Csövek meleg vizes padlóhoz – kiválasztás és elrendezés

Télen a legtöbb ember kényelmetlenül érzi magát otthon. Előfordul, hogy lehetetlen megérinteni az elemeket, és elviselhetetlenül meleg van a szobában, és a lábak megfagynak. Néha más is történik – kint hűvös van, és a központi fűtési rendszert még nem indították el. Mindkét helyzetben az embernek meg kell mentenie magát gyapjú zokni és házi papucs segítségével, amelyek arra törekszenek, hogy a szőnyeg széléhez tapadjanak és lerepüljenek a lábukról. Kiváló megoldás erre a problémára a melegvizes padló megszervezése. Sokan észre fogják venni, hogy az öröm nem olcsó, de ez nem teljesen igaz. Ma a piac széles árkategóriában kínál anyagokat és alkatrészeket. Sokat spórolhat, ha a csöveket maga rakja ki és csatlakoztatja. Ezenkívül azáltal, hogy a pénzügyi költségeket az egészséggel szembeállítjuk, levonhatjuk a megfelelő következtetést. A cikkben megvizsgáljuk a padlófűtési csövek felszerelését.

Tartalom:

Egyáltalán nem szükséges minden helyiségben padlófűtést telepíteni, kivétel nélkül. Általában az ilyen rendszerek tanácsosak:

  • a konyhákban és a fürdőszobákban, ahol gyakran csempét használnak padlóburkolatként, ami kellemetlenül hidegíti a lábakat;

  • az óvodában, mert szeretnek a földön játszani;
  • a folyosókon, itt az olvadó hó és a cipő kiszárad “egy csapásra”.

Azonnal meg kell jegyezni, hogy a padlófűtés csak autonóm fűtési rendszerrel van felszerelve. A centralizált rendszerrel rendelkező lakóházakban tilos az ilyen padlóburkolat. Az egyetlen kivétel talán csak az új épületek, ahol a kommunikációhoz kapcsolódnak..

A meleg vizes padló csöveinek előnyei és hátrányai

Amellett, hogy a fűtési körök kényelmes körülményeket biztosítanak az épület lakásához (üzemeltetéséhez), a következő előnyök figyelhetők meg:

  • az ilyen padlók gazdaságosabbak az áramellátást igénylő rendszerekhez képest;
  • a leállítás után több órán keresztül képes fenntartani az optimális hőmérsékletet;
  • lehetővé teszi a padlóburkolat szélesebb listából való kiválasztását, ellentétben az elektromos padlókkal;

  • a telepítés során használt csövek élettartama miatt hosszú távú működésre tervezték;
  • használható egyetlen fűtési rendszerként, csatlakozás, radiátorok, ventilátoros egységek stb. nélkül, de ez csak akkor lehetséges, ha az épületet modern technológiák felhasználásával építették fel és jól szigeteltek;
  • a víz melegítésére különféle energiaforrásokat (gáz, tűzifa stb.) használhat, a gazdasági előnyök függvényében.

Az ilyen padlóknak azonban vannak hátrányai:

  • a csövek egymás utáni csatlakoztatása nem teszi lehetővé vészhelyzet esetén a rendszer egy részének leválasztását hibaelhárítás céljából;
  • nagyon nehéz megtalálni a cső szivárgásának helyét, és a javítási munkák nagyon fáradságosak és költségesek.

Mi az a melegvizes padló

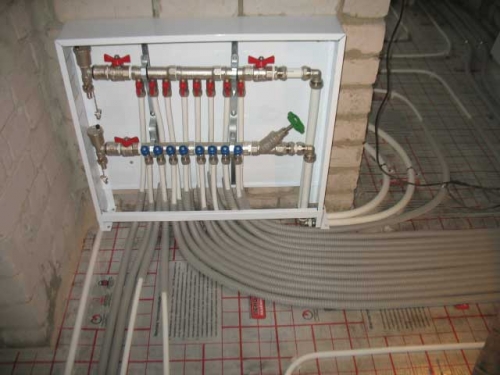

A működési elv a következő: a fűtőkazánból származó csővezeték belép az elosztószekrénybe. A beállító elemek itt találhatók, a vezeték csatlakozik, amelyen keresztül a forró víz áthalad, hőt adva a padlónak..

Kétféle vízpadló van.

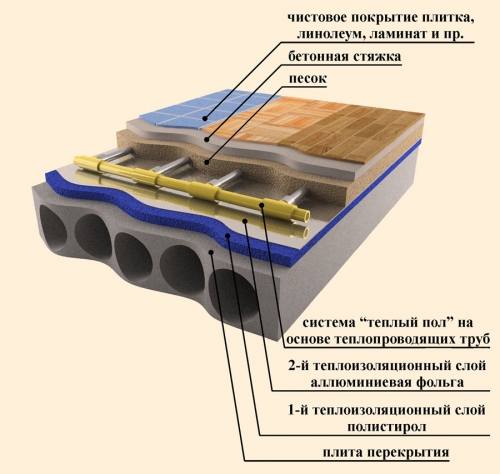

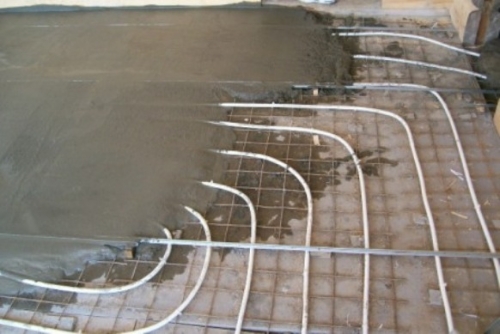

  • Nedves út. Először vízszigetelő réteget fektetnek, majd polisztirol táblát, amelynek vastagságát a padló hőveszteségétől függően választják ki. Bizonyos osztású csöveket 150×150 mm-es cellákkal ellátott megerősítő hálóra kell felszerelni, és műanyag bilincsekkel rögzíteni (2-3 darab csőméterenként).

  • A helyiség kerülete mentén zsugorodó csík van rögzítve, amely kompenzátorként szolgál a betonréteg tágulása során. Ezenkívül hidraulikus vizsgálatot végeznek, ellenőrzik a kötőelemek megbízhatóságát és a rendszer általános működését. Ezt követően az esztrichet öntik. A padló magassága 50-70 mm-rel emelkedik.

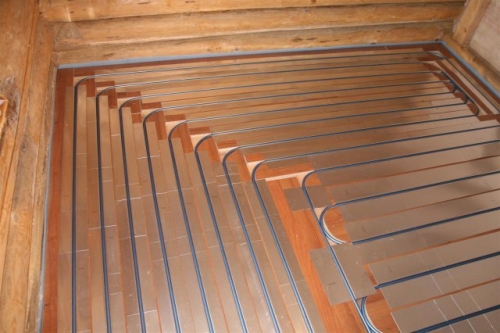

  • Száraz módszer. Ezt a módszert akkor használják, ha a padló fából készült, vagy ha a terhelés növelése nem megengedett. Ez a kialakítás magában foglalja a vízszigetelő fólia és a ragasztószalag jelenlétét is..
  • Itt a lemaradások között speciális mélyedésekkel ellátott hővisszaverő lemezek vannak felszerelve, amelyeket csövek vagy polisztirolhab lemezek szerelésére terveztek, amelyek szintén rendelkeznek megfelelő hornyokkal. Az egész tortát gipszkarton lapok borítják. A padló magassága 30 mm -rel nő, kivéve a befejező padlót.

A padlóburkolatok kiválasztásakor ügyelni kell a hőellenállási együtthatóra – nem haladhatja meg a 0,15 m² K / W. Tehát a modern parafaanyagot azonnal el kell hagyni – egyszerűen nem engedi a meleget a helyiségbe..

Nem minden parketta, laminált, linóleum vagy szőnyeg alkalmas padlófűtésre, az ilyen termékeken fel kell tüntetni a megfelelő feliratot vagy jelölést.

Meleg padló, mely csövek jobbak

A melegvizes padlórendszer megszervezése maximális koncentrációt igényel. Hatékony munkája érdekében helyesen kell kiválasztani az egyes alkatrészeket. Az egyik fő alkotóelem az a csővezeték, amelyen keresztül a hűtőfolyadék kering.

A csöveknek meg kell felelniük a következő követelményeknek:

  • magas hőátadási együttható;
  • tartósság, megbízhatóság;
  • hosszú élettartam;
  • alacsony hőtágulási együttható.

Megerősített műanyag csövek padlófűtéshez

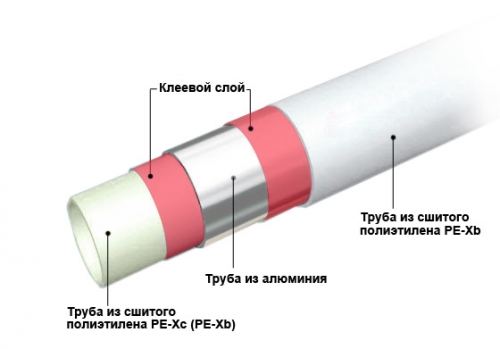

  • A népszerűség első helyét a fémpolimer termékek foglalják el. Az ilyen csövek egy torta, amely 5 rétegből áll, és különleges összetétellel össze vannak ragasztva. Az alumíniumrétegnek köszönhetően a cső alacsony lineáris tágulási együtthatóval rendelkezik. Ezenkívül egy ilyen réteg megakadályozza az oxigén bejutását a fűtési rendszerbe..

  • Hajlított állapotban a megerősített műanyag csövek megőrzik alakjukat, ami nagyban megkönnyíti a telepítést és csökkenti a további alkatrészek (szerelvények) költségeit. A neves gyártók termékeinek élettartama körülbelül 50 év lehet.
  • Működési hőmérséklet 95 °, ellenáll a nyomásnak 10 atm -ig.
  • A hiányosságok között észrevehető a magas költség és a törés lehetősége, ha a terméket a megengedett sugár fölé hajlítják. Jelentős és hirtelen hőmérsékletváltozások esetén is nagy a csődeformáció veszélye..

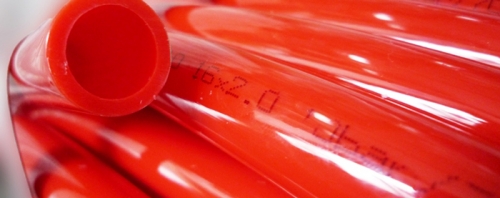

XLPE csövek padlófűtéshez

  • Az XLPE csövek optimális ár / minőség aránnyal rendelkeznek. A rugalmas és műanyag termékeket könnyű lefektetni – nagy sugár alatt hajlíthatók, nem hajlíthatók vagy törhetők. Megkülönböztetik őket nagy szilárdsággal és hőállósággal..

  • A diffúziógátló gát megakadályozza az oxigén behatolását, megakadályozza a mikroorganizmusok fejlődését. Így a teljes rendszer élettartama több évvel meghosszabbodik..
  • A térhálósított polietilén csövek lehetővé teszik, hogy összekötő vagy csatlakozó nélküli vonalat szervezzenek, ami megbízhatóságot és ezáltal tartósságot biztosít az egész rendszer számára.
  • Ellenáll a 120 ° -os hőmérsékletnek.

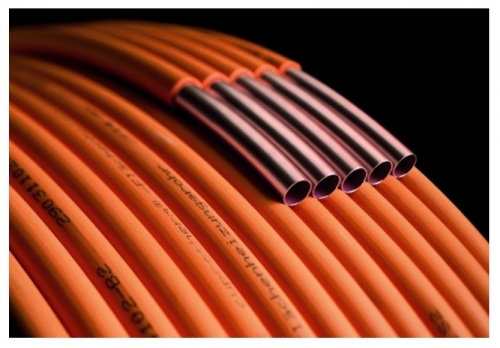

Rézcsövek padlófűtéshez

  • Az ilyen csövek minden tekintetben felülmúlják a hasonló termékeket – minőségük és megbízhatóságuk nem hagy kétséget. A kontúrok fektetéséhez speciális, több műanyag csövet használnak.
  • Csak hatalmas hőmérsékletkülönbséget képesek elviselni, az ilyen tulajdonságok lehetővé teszik számukra, hogy ne robbanjanak fel, amikor a rendszer lefagy..

  • Az ilyen termékeket használó padlók elrendezése azonban súlyosan érinti a költségvetést. A padlófűtéshez használt rézcsövek ára nagyon magas.
  • Ami a csőátmérőt illeti, ez a paraméter 9-20 mm lehet. Egyrészt minél kisebb az átmérő, annál vékonyabb az esztrichréteg, másrészt, minél nagyobb a csövek keresztmetszete, annál kisebb az áramkör ellenállása, és ezért kisebb a szivattyú terhelése..

A csövek átmérőjének kiválasztásakor emlékezni kell a mutató és a vezeték hossza közötti kapcsolatra:

  • 20 mm-es cső ajánlott a 120-125 m-t meg nem haladó áramkörhöz;
  • 18 mm -es cső akár 120 m hosszú hálózathoz;
  • 16 mm cső – áramkör maximum 100 m.

Ha a cső hossza meghaladja a megengedett határértékeket, akkor a hűtőfolyadék keringése nehéz lesz, ami azt jelenti, hogy a köteg egy része nem fog működni.

A padlófűtéshez használt csövek kiszámítása

  • Mielőtt folytatná a vezeték szükséges csőhosszának kiszámítását, meg kell találnia a meleg padló hasznos területét. Ehhez egy szobát papírra rajzolnak, miközben a skála megmarad. A falak kerülete mentén 20-30 cm visszahúzódik, és a keletkező tér kikel.

  • Ezenkívül meg vannak jelölve azok a helyek, ahol nagy háztartási gépek (hűtőszekrény, mosógép stb.), Konyhai szettek és egyéb, nem mozgó bútorok találhatók. Ezek a területek is árnyékoltak. A fennmaradó hely a használható padlófűtési terület.

Most kiszámíthatja a meleg padló csöveinek hosszát az L = S / N˟1,1 (1,2) képlet segítségével, ahol:

  • L – csőhossz,
  • S – padlófűtési terület,
  • N – fordulatok közötti távolság (pálya),
  • 1.1 (1.2) – biztonsági tényező.

Például ki kell számítania a csövek hosszát 15 m2 -es területen, 25 cm -es csomagolási sűrűséggel.

Megoldás. 15 / 0,25˟1,1 = 66 m, az elosztószekrénytől a meleg padlóig tartó csövek hossza hozzáadódik ehhez az eredményhez.

A padlófűtéshez használt csövek szerelési sémái

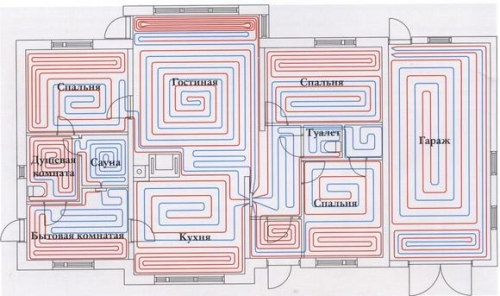

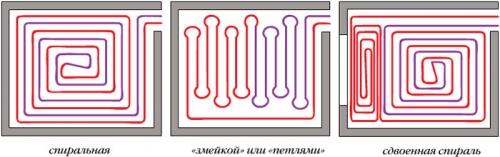

  • A padlófűtéshez használt csövek fektetéséhez különböző sémákat használnak, amelyek a következők: kígyó, szögletes kígyó, kettős kígyó, csiga (spirál), ezek kombinációja is lehetséges. A padlófűtő csövek közötti távolság 10-30 cm lehet, ezek a paraméterek egy személy lépéseire vannak optimalizálva. Ezenkívül itt figyelembe kell venni a rendszer célját is, ha fűtőpadlóról van szó, akkor a fordulók közötti távolságnak minimálisnak kell lennie, meleg padló a kényelem érdekében – a maximális lépés.

  • A csövek cikk -cakkba (kígyóba) szerelése sokkal könnyebb, egyszerűbb és gyorsabb a spirálhoz képest. Ennek a technológiának azonban vannak hátrányai a hatékonyság szempontjából. A csövek elhelyezkedése miatt a padlót a kollektor oldaláról fűtik, és miközben a hűtőfolyadék belép a helyiség másik részébe, már van ideje lehűlni. Ezért ez a telepítési módszer kicsi, hosszúkás helyiségekhez ajánlott..
  • Egyenletesebb padlóhőmérsékletet biztosít a kettős kígyó és a csiga, ahol a forró és hűtött vízzel ellátott csövek párhuzamosak egymással. A rendszer hőátadásának növelése érdekében ajánlatos az első hurkot forró vízzel lefektetni a külső falak közelében vagy ablakok alatt. Ilyen területeken a fektetési lépést 15-20 cm-re lehet csökkenteni (amennyire a cső megengedi).
  • Négyzetes, téglalap vagy ovális formájú, tágas szobákban célszerű a csigarendszert használni. A fűtési körök ilyen elrendezése a csövek 90 ° -os hajlítását feltételezi, ami nagyban leegyszerűsíti a szerelési munkát..

A préselés működik

  • Miután a teljes padlófűtési rendszer készen áll, vagyis a vezetéket lefektették és csatlakoztatta az elosztószekrényhez, el kell végezni a tesztindítást. Ez segít ellenőrizni a szivárgásokat és egyéb problémákat az esztrich öntése vagy a végső padlóburkolat későbbi felszerelése előtt..
  • A préselési folyamat azzal kezdődik, hogy elzárja a levegő kivezetését, amely por- és egyéb törmeléket tartalmazhat. A levegő eltávolítása a rendszerből leeresztő szelepekkel történik. Ezután a vezetéket feltöltik hűtőfolyadékkal a csapok és az áramlásmérők felváltva történő nyitásával.

A hidraulikus tesztelési folyamat a csövek anyagától függően eltérő lehet..

  • Fém-műanyag. Az ilyen rendszerekben a nyomáspróbát 6 atmoszféra nyomás alatti vízzel egész nap végzik. A teszt akkor tekinthető sikeresnek, ha az időszak alatt nem észleltek meghibásodást..
  • XLPE. Ha ebből az anyagból készült csöveket használtak a vezeték lefektetéséhez, akkor a szállított víznyomásnak kétszer nagyobbnak kell lennie, mint a névleges. 30-40 perc elteltével ez a mutató leesik, és itt újra meg kell emelni a nyomást. Az ilyen manipulációkat 3 -szor hajtják végre, majd a rendszert egy napig hagyják működni..

A nyomáspróba akkor tekinthető befejezettnek, ha ezen időszak után a nyomás legfeljebb 1,5 atm -rel csökkent. és ugyanakkor nem volt szivárgás a rendszerben.

A padlófűtési rendszer számos gyakorlati és esztétikai probléma megoldását teszi lehetővé. Kiegészítő és fő helyiségfűtésként is szolgálhat. A fűtőkörök lehetővé teszik az üzemeltetési költségek jelentős csökkentését. És a radiátorok hiánya nemcsak javítja a lakótér megjelenését, hanem bővíti a helyiség hasznos területét. Ami a rendszer rendezésére fordított pénzeszközöket illeti, azok elég gyorsan megtérülnek..
