DIY multi-split rendszer telepítése

A normál mikroklíma fenntartásához egy nagy lakóépületben, bevásárlóközpontban, irodában vagy ipari épületben két vagy több különálló légkondicionáló telepítése szükséges. A homlokzaton sok külső blokk jelenléte nem igazán díszíti a külsőt, és a tartószerkezetek szilárdsági jellemzőinek csökkenéséhez vezet. Ilyen esetekben a többosztásos rendszer telepítése válik az optimális megoldássá..

A multi-split rendszer megkülönböztető jellemzői

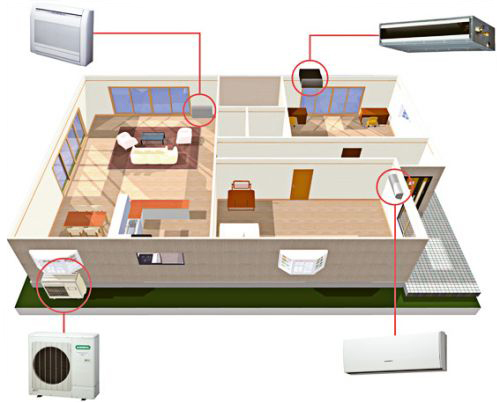

A többosztásos rendszer egyetlen külső egységet és egy belső egységet tartalmaz. A legtöbb gyártó 2-8 beltéri modulból álló klímaberendezéseket kínál, azonban a szükséges számú légkondicionáló elem kérésre szállítható..

Az MCC rendszerint akkor települ, ha több egyszerű osztott rendszer összekapcsolása lehetetlen. A többosztásos rendszer bekapcsolásakor a levegő lehűl vagy felmelegszik minden olyan helyiségben és helyiségben, ahol a beltéri egységek találhatók. Minden modulnak külön áramköre van, amely lehetővé teszi a különböző helyiségek hőmérsékletének egyéni beállítását.

Az MSS -t gyakrabban telepítik üzletekbe, bevásárló- és irodaközpontokba, szállodakomplexumokba, apartmanházakba és szállodákba..

A többosztásos rendszer használatának megvannak a maga előnyei és hátrányai. Az MCC fő előnyei a következők:

Fontos! A modern lakótelepekben a fejlesztők speciális szerkezeteket biztosítanak a külső légkondicionáló egységek elhelyezéséhez. Ez némileg korlátozza az “egy” osztott rendszerek telepítésének lehetőségeit. Az optimális megoldás erre a problémára az MCC telepítése.

A több részből álló rendszer használatának hátrányai:

Az osztott rendszer saját kezűleg történő telepítése összetett folyamat, amelyet legjobb a szakemberekre bízni. Csak akkor kezdje el a munkát, ha sikeres tapasztalattal rendelkezik a hagyományos légkondicionáló beszerelésében / szétszerelésében. A telepítés során elkövetett hibák súlyos és költséges meghibásodásokhoz vezethetnek..

A többosztásos rendszer típusai és felszerelése

A többcsatornás légkondicionáló rendszerek két típusból állnak: rögzített és típusbeállítású. Az első verzió a végleges konfigurációban készül. A rögzített rendszer egyetlen kültéri egységet és több beltéri modult tartalmaz. A beltéri egységek kapacitását és típusát a gyártó határozza meg.

Az MCC kültéri modul egy / két kompresszorral van felszerelve. Két kompresszorral a rendszer különböző üzemmódokban működhet. Ez a jellemző csak a rögzített légkondicionálókra jellemző. Egy közös kompresszorban a beltéri egységek egyetlen üzemmódban működnek: fűtés vagy hűtés.

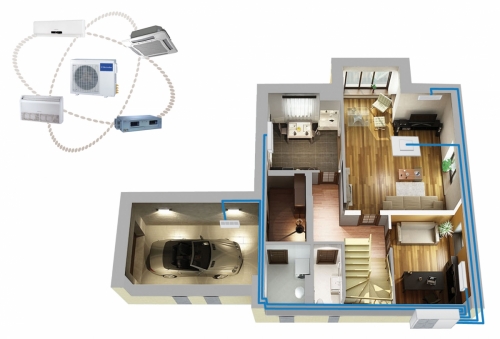

A típusbeállító többrendszerek egy kültéri egységből és sok beltéri modulból állnak (legfeljebb 16). Ezek a konstrukciók kültéri egységenként legfeljebb három kompresszort és közös hűtőkört tartalmaznak. Minden szobát egy üzemmódban szolgálnak fel.

Fontos! A beltéri egységek teljes kapacitásának meg kell egyeznie a kültéri egység kapacitásával. A gyakorlatban ezt a szabályt gyakran figyelmen kívül hagyják. A kritikus többlet 20%. Ilyen helyzetben maximális terhelés mellett a beltéri klíma nem felel meg a megadott paramétereknek..

A típusbeállító többosztásos rendszerek lehetővé teszik a helyiség klímaberendezésének célszerűbb kiválasztását, figyelembe véve a különböző helyiségek igényeit és rendeltetését.

A többosztásos rendszereket a következők egészítik ki:

kültéri egység;
elosztó modulok;
kazetta, csatorna, fal, konzol vagy padló-mennyezet típusú belső blokkok.

Az osztott rendszer saját kezű telepítésének követelményei

A tartós és biztonságos működés érdekében jobb, ha a légkondicionáló felszerelését bízza a szervizszakemberekre. Azonban sok házi kézműves pénzt takarít meg, és önállóan kezd dolgozni. Ebben az esetben gondosan olvassa el a berendezésre és a biztonsági szabványokra vonatkozó utasításokat..

Telepítéskor figyelembe kell vennie néhány árnyalatot:

Fontos biztonsági követelmények az osztott rendszer saját kezű telepítésekor és tisztításakor:

Csináld magad a megosztott rendszer telepítése: utasítások

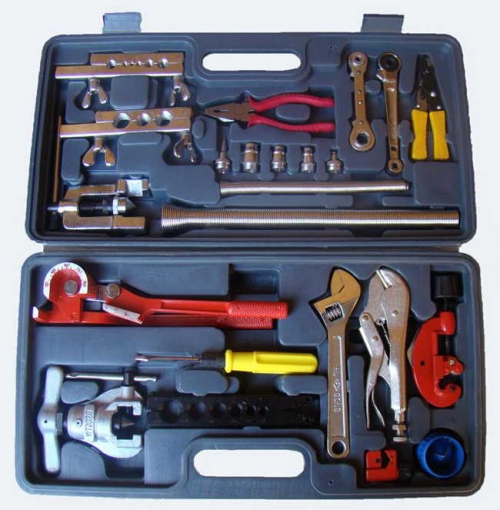

Szükséges eszközök

A légkondicionáló telepítőjének arzenáljában kötelező szerszámkészletnek kell lennie:

csővágó a rézcső kiváló minőségű vágásához és a hidegvezeték előkészítéséhez;
szegélynyíró a vágási vonal befejezéséhez a cső belsejéből;
felmosás-lehetővé teszi a nehezen hozzáférhető helyeken vágott cső feldolgozását;
excentrikus hengerlés szükséges a légkondicionáló modulokat összekötő csővezeték deformálásához;
nagy teljesítményű kőzetfúró kb. 6 cm átmérőjű lyukak fúrásához legfeljebb 1,5 m vastag teherhordó szerkezetekben;
elektromos fúró gyémánt maggal;
perforátor lyukak előkészítéséhez a konzolok rögzítéséhez;
falfúró hornyok elrendezéséhez csővezetékek és kábelek fektetéséhez;
daráló, amellyel a megerősítést levágják;
csavarhúzó fedelek és MCC csíkok rögzítéséhez;
“Fogyóeszközök” (fúrók, tárcsák, koronák stb.).

Ezenkívül az osztott rendszer telepítéséhez (kézzel vagy szakemberek segítségével) speciális felszerelésre van szükség:

vákuumszivattyú és nyomásmérő – a nedvességgőz és a levegőrészecskék eltávolítására az MCC -ből, mielőtt a légkondicionálót hűtőközeggel feltöltené;
töltőhenger;
szivárgásérzékelő, hogy ellenőrizze a szivárgást.

Az MCC rögzítésére és feltöltésére szolgáló alapfelszereltség a következőket tartalmazza:

rézcső;
sárgaréz dió;
hőszigetelő anyag a freon vezetékhez;
dréncső;
elektromos kábel szigetelő hullámosítása;
elektromos kábel;
tartókonzolok;
hűtőközeg;
szilikon tömítőanyag, önmetsző csavarok, hardver és hab.

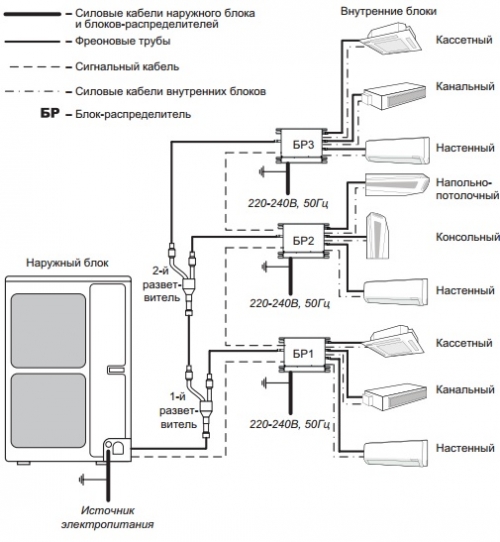

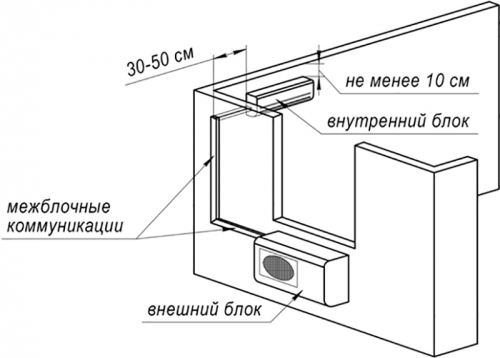

Általános szerelési rajz

Az osztott rendszer saját kezű telepítése (utasítások a légkondicionáló felszerelésére) a következő műveletek egymás utáni végrehajtását biztosítja:

Nézzünk részletesebben az osztott rendszer telepítésének technológiájára, és mutassuk be az egyes folyamatok megvalósításának jellemzőit.

Telepítési eljárás

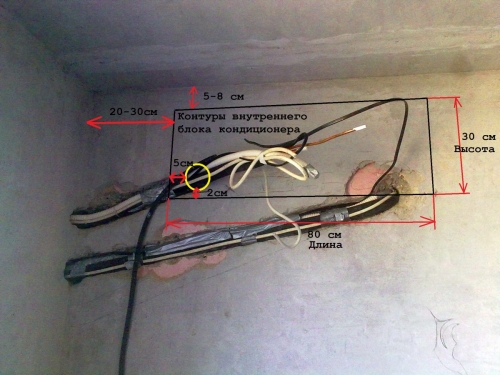

1. szakasz – Beltéri és kültéri egységek felszerelése.

2. szakasz – Tápkábel csatlakoztatása.

A beltéri modulok minimális vezetékmérete 1,5 négyzetméter. mm. Feltétlenül telepíteni kell az automatikus leállítást. Vezesse el a vezetékeket és csatlakoztassa a panelhez.

Csatlakoztassa a blokkok kivezetéseit sodrott szigetelt vezetékekkel. Ellenőrizni kell, hogy a kapcsolat megfelel -e az osztott rendszerre vonatkozó utasításokban meghatározott ajánlásoknak.

3. lépés – Gördülő és összekötő csövek.

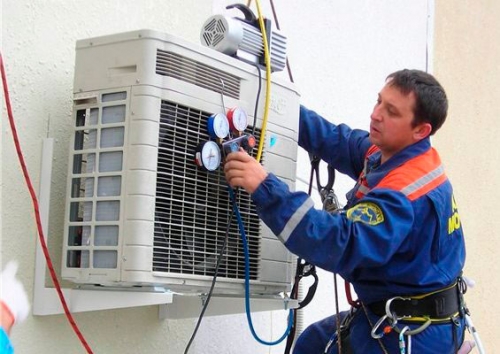

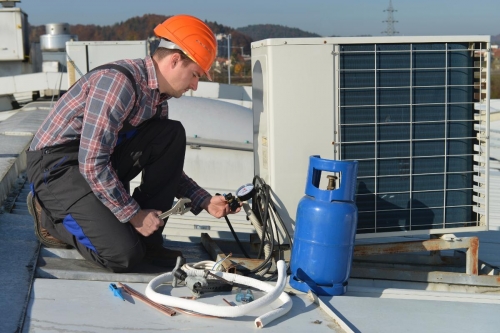

4. szakasz – A rendszer evakuálása, feltöltése és tesztelése.

A légkondicionáló rendszer porszívózása lehetővé teszi a nedvesség és a porrészecskék eltávolítását a csővezetékből. Csatlakoztasson vákuumszivattyút, és ürítse ki a levegőt körülbelül egy -két órán keresztül.

Csatlakoztasson nyomásmérőt és adaptert a hűtőközeg palackhoz. Töltse fel az osztott rendszer tartályát, folyamatosan figyelve a nyomást. A folyamat végén kapcsolja be a légkondicionáló automatikus üzemmódját, és a rendszer megkezdi a tesztelést.

Ha az MCC működésében nem észleltek problémákat és meghibásodásokat, akkor a falban lévő lyukat szilikon vagy poliuretánhabbal lehet lezárni..

Csináld magad a megosztott rendszer telepítése: videó

Az osztott rendszer szétszerelése saját kezével

Mielőtt saját kezűleg szétszerelné az osztott rendszert, megfelelően fel kell mérnie saját erejét. Különösen akkor, ha a berendezések üzemeltetését a jövőben tervezik. A szétszerelési folyamat bizonyos kockázatokkal jár:

Osztott rendszer szétszerelése kézzel: videó
