DIY szellőztetés telepítése
A szellőzés az egyik legfontosabb életfenntartó rendszer egy otthonban. Szó sem lehet semmilyen kényelemről, ha otthona szorosságában egy termoszhoz hasonlít. Ne feledje, hogy a helyiségben légcserére van szükség: a szén -dioxiddal telített régi levegőnek távoznia kell, és friss levegőnek kell érkeznie. A légcsere megsértése ahhoz vezet, hogy a szoba fülledt, és a konyhai füstök nem tűnnek el, és nem terjednek el a házban, a fürdőszoba olyan nedves lehet, mint egy gőzfürdőben. A megfelelő szellőzés hiányának első jele a bepárásodott ablakok. Ezt nem lehet elviselni, különben egy csomó súlyos betegséget kaphat, és nem érdemes beszélni arról, hogy a belső tárgyak és a dekoráció szenvedni fog: a tapéta lehámlik, a könyvek és a fa alkatrészek penészednek, és minden fekete penész lesz a falakon. Annak elkerülése érdekében, hogy ez a rémálom bekövetkezzen, helyesen kell átgondolni és végrehajtani a szellőzőrendszereket. Ebben a cikkben a szellőzés típusairól és a telepítés egyes árnyalatairól fogunk beszélni egy többszintes épületben lévő lakásban és egy privát vidéki házban..
Háromféle szellőztető rendszer létezik:
- Természetes szellőzés.
- Kényszerített szellőzés.
- Vegyes típusú szellőzés, amelyben az elemek egy része a természetes szellőzés elve szerint működik, néhány pedig kényszerített.
Nézzük meg közelebbről, hogy mi a természetes és kényszerített szellőzés, hol használják őket és hogyan vannak felszerelve..

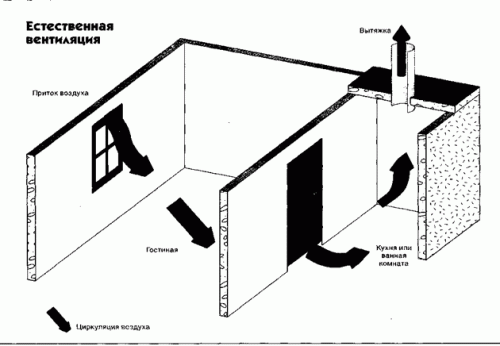

Természetes szellőzés
A fő különbség a természetes szellőzés között az, hogy áram nélkül működik, azaz teljesen autonóm. A helyiségek szellőző- és szellőzőcsatornákkal vannak felszerelve. A hőmérséklet és a nyomás különbsége miatt a rendszer elején, azaz a szellőzőnyílások közelében és a rendszer végén – a szellőzőcsatornák közelében a légtömegek természetes mozgása történik, amelyet néha “huzatnak” is neveznek.
A természetes szellőzés előnyei közé tartozik:
- Autonómia;
- Az emberi élet számára legmegfelelőbb természeti feltételek megteremtése.
- Alacsony költsége a rendezésnek és a karbantartásnak.
- Olyan elemek hiánya, amelyeken baktériumok és gombák fejlődhetnek és szaporodhatnak.
- A légtömegek természetes mozgása, amely az időjárási viszonyoktól függ.
A természetes szellőzés hátrányai között A természetes időjárási viszonyoktól való függőség megkülönböztethető:
- Például erős szélben hátsó huzat fordulhat elő, amely különböző törmeléket távolít el a szellőzőcsatornából..
- Meleg időben a légmozgás gyakorlatilag leáll, mivel a természetes szellőzés normál működéséhez szükséges, hogy a külső hőmérséklet alacsonyabb legyen, mint a házban.
Ennek ellenére a természetes szellőzés további szűrők, párátlanítók, párásítók és egyéb berendezések nélkül a legkedvezőbb az emberi élet számára. Gyakorlatilag nincs veszélye az allergiának, a gyakori megfázásnak és orrfolyásnak, a vérnyomás instabilitásának.
Ahol természetes szellőzést alkalmaznak
A természetes szellőzést szinte minden régi lakóépületben és sok modernben használják. Minden sokemeletes épületben van egy szellőzőcsatorna, amely főként egy lakás vagy egy felszálló közepén fut. A függőleges szellőzőcsatorna vezeti a kipufogó levegőt a tetőre. De a szovjet épületek bemeneteit és szelepeit nem biztosították. Feltételezték, hogy a friss levegő a szellőzőablakon keresztül jut be a helyiségbe, amellyel az ablakokat felszerelték, vagy – feltéve, hogy az ablakok zárva vannak – az ablakok és a keretek apró repedésein keresztül..
Valójában a levegő mozgásának a faablakon keresztül tagadhatatlan előnyei vannak. A természetes regenerációnak köszönhetően még a hideg téli évszakokban is felmelegszik a levegő, amint áthalad az ablakokon.
Fontos! Sokan elkövetik azt a hibát, hogy télen ragasztják az ablakokat szalaggal, hogy ne legyen huzat. Így a levegő természetes mozgása leáll, és nem mindig lehetséges az ablak kinyitásával szellőztetni, különösen, ha -30 ° C van kint. Sokkal jobb, ha az ablakokat habszivaccsal szigetelik, rögzítve csíkjait az ablakkeretek között. A habon áthaladva még a jeges levegő is felmelegszik. Ennek eredményeként szellőzés van, és a levegő meleg..
A haladás azonban nem áll meg, és most mindenki masszívan lecseréli a régi faablakokat új fém-műanyag ablakokra, amelyek abszolút lezárt profilok és dupla üvegezésű ablakok. Tekintettel arra, hogy a régi stílusú lakásokban nincsenek szellőzőnyílások, maguk a tulajdonosok teljesen megfosztják otthonukat a szellőzéstől, mivel az nem hatol be a fém-műanyag ablakokon. Ennek eredményeként ködös ablakok, magas páratartalom és egyéb problémák. Hogyan kezeljük ezt, az alábbiakban leírjuk..
A magánházak természetes szellőzést is alkalmaznak. Javasoljuk az ilyen típusú szellőzés felszerelését “lélegző” anyagokból készült épületekben. Például ilyen házakban:
- Faházak.
- Nádfedeles házak.
- Adobe házak.
- Gázblokk vagy pórusbeton monolit házak.
- Tégla házak.
- Habbeton házak.
- Kiterjesztett agyag tömbökből.
- A hamutömbökből.
- Monolit expandált agyagbeton házak.
- Energiahatékony kerámia blokkokból készült.
Mindezek az anyagok elegendő páraáteresztő képességgel rendelkeznek ahhoz, hogy a falak “lélegezzenek”, és az emberi tevékenységből származó felesleges nedvességet a légkörbe juttassák..
Hogyan lehet ellenőrizni a természetes szellőzés teljesítményét
Ha az első jeleket észleli, hogy a szellőzés megszűnt, ellenőriznie kell, és pontosan meg kell határoznia a probléma helyét. Ezenkívül nem árt legalább háromhavonta egyszer ellenőrizni a rendszer teljesítményét..

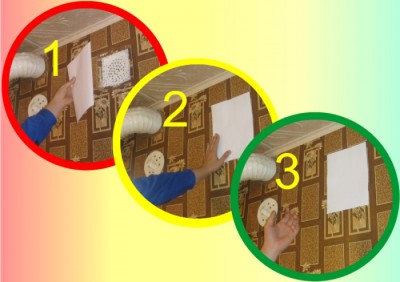

- Vegyünk egy (nem túl vastag) A4 -es papírlapot, vagy jobb 20-25 cm hosszú és 2-3 cm széles csíkot vágni.
- A papírt a szoba kipufogónyílásához visszük. Ebben az esetben minden ajtót és ablakot be kell zárni..
- Ha a papírdarab eltért a szellőzőnyílás felé, vagy kissé megragadt, ez azt jelenti, hogy a szellőzés zárt ajtók és ablakok esetén is működik. A levegő beáramlása az ajtók alatti repedéseken, ablakokon vagy ablakok alatt történik.
- Ha a papír egyáltalán nem tért el, nyissa ki az ajtókat és a szellőzőnyílásokat.
- Ha nyitott ajtókkal és ablakkal a papírdarab még mindig nem tér el a szellőztetés felé, és nem ragad, akkor a szellőzőcsatorna eltömődött, és meg kell tisztítani.
- Ha csukott ablakokkal a papírlap nem a szellőztetéshez, hanem a nyitott ablakokhoz tér el, akkor egyszerűen nincs elegendő légáramlás. Az ablakok bezárásakor a helyiség légmentessé válik, és a szellőzés leáll. Ha nem engedheti meg magának, hogy az ablakok kinyitásával szellőztesse ki a helyiséget, el kell készítenie egy befúvó szelepet vagy levegőt.
Fontos! Kérjük, vegye figyelembe, hogy ne ellenőrizze a szellőzést egy többszintes épületben, megvilágított gyufával. Előfordulhat, hogy gyúlékony gáz halmozódik fel a közös szellőzőcsatornában, és figyelmetlensége robbanáshoz vezet, és valakinek a fala leesik..
Ön nem tisztíthatja a közös szellőzőcsatornát, fel kell vennie a kapcsolatot a lakáshivatallal vagy az alapkezelő társasággal. A legtöbb, amit maga tehet, ha porszívóval tisztítja a csatornát a kívánt magasságig.
Tápláló szellőzés telepítése
A természetes szellőzés normál működéséhez szükséges, hogy a bemenetek és szellőzőnyílások a külső falon, a elszívó szellőzőcsatorna pedig a szemközti falon vagy akár egy másik helyiségben legyenek.
A tápszelepek több helyen is elhelyezhetők:
- Ablakpárkány alatt, fűtő radiátor felett vagy fűtő radiátor mögött.
- Az alsó ablakkeretben.
- A felső ablakkeretben.
- Az ablak melletti falban körülbelül 1,7 – 1,9 m magasságban.

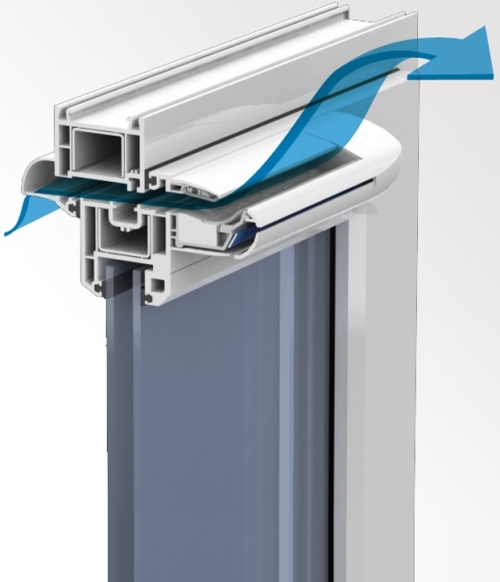

A fém-műanyag ablakok sok modern modellje már rendelkezésre áll betápláló szelep az ablak tetején vagy alján. Általában szűrővel és csappantyúval van felszerelve, így működése nyomon követhető..
Lyuk a falban a szellőztetés elrendezésére is jó lehetőség. De ha a télen súlyos téli időszakok vannak, akkor a lyuk jeges levegő forrásává válik, amelyből páralecsapódás vagy akár fagy is megjelenhet a falon..
És itt betápláló szelep az ablakpárkány alatt a fűtőtest mellett a legjobb lehetőség. A szelepen áthaladó levegő eléggé felmelegszik a fűtőtestből, nehogy túl hideg legyen.
Az ilyen szelepek különböző formájúak lehetnek: kerek vagy téglalap alakúak, vonalzóban hosszúkásak. Melyiket válasszuk, a telepítési körülményektől függ, melyik kényelmesebb, válassza ki az egyiket.
Dolgozzon a szellőzés telepítésén az ablak alatt:
- A szellőző szelep házát a falhoz rögzítjük. Ceruzával jelölje meg, hogy hol lesz a levegőbeszívó nyílás.

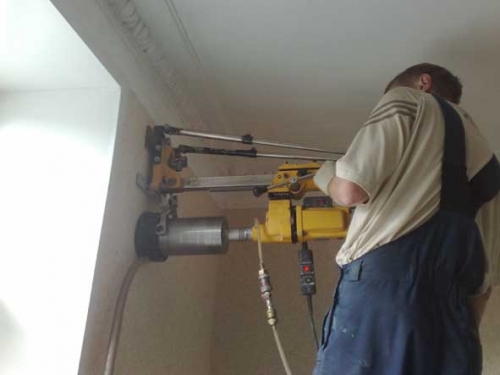

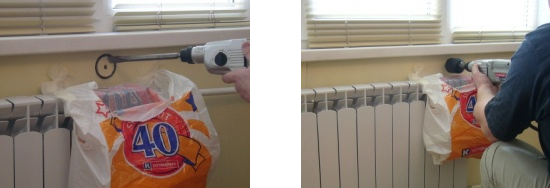

- 60 mm átmérőjű lyukat fúrunk. Használhat megfelelő koronaátmérőjű kalapácsfúrót. A lyukat enyhe lejtéssel kell elhelyezni az utca felé, 5-7 fok.

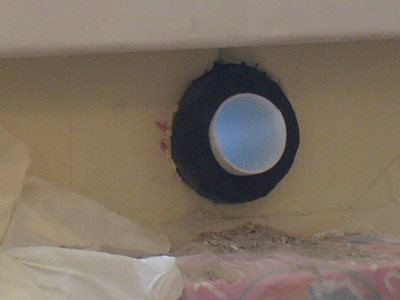

- Behelyezünk egy szívócsövet, szigetelést a lyukba. Ha még mindig vannak rések a cső körül, gondosan zárjuk le őket hőszigetelő anyaggal. Kivételes esetekben poliuretánhabbal fújható ki.

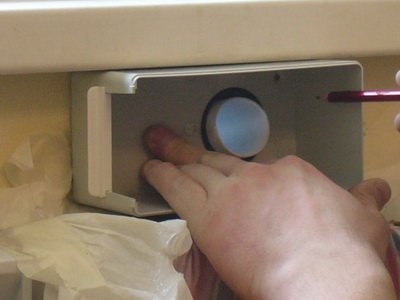

- Felhelyezzük a szeleptestet úgy, hogy ne érintse meg a légcsövet. Felvázoljuk a falhoz való rögzítéshez szükséges lyukakat.
- Lyukakat fúrunk, tipliket helyezünk beléjük, rögzítjük a testet és csavarjuk a falra.

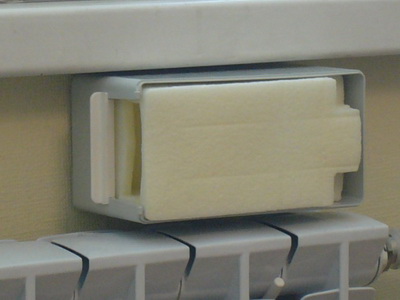

- Felülről egy zajcsillapítót helyezünk a testbe. Szelep jár hozzá.

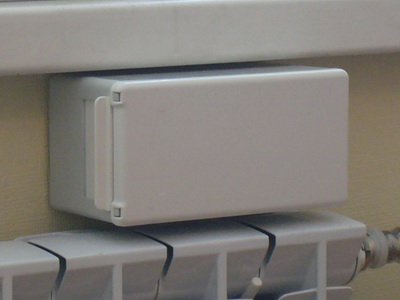

- Rátesszük az elülső fedelet a szelepre.

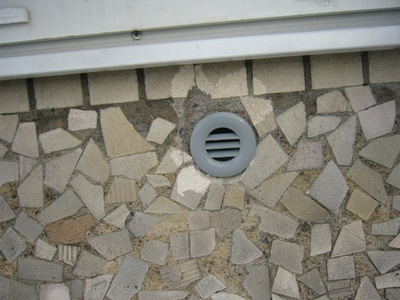

- A falon kívül külső rácsot helyezünk a csőre.
A szellőzőnyílás szelepe készen áll. A szükséges friss levegőmennyiségtől függően több ilyen szelep is lehet egy helyiségben. Igény szerint zárható szelepmodellek is használhatók. Speciális dugóval vannak felszerelve.

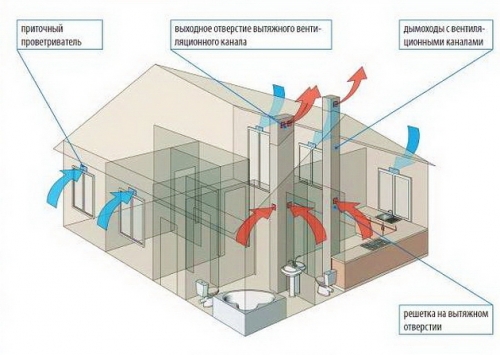

Természetes szellőző elszívó csatornák
A kipufogócsatornákat legalább 380 mm vastag tömör falakba kell felszerelni. Vidéki házonként vagy nyaralónként 1-3 ilyen csatorna lehet, az épület architektúrájától függően..
- A szellőzőcsatorna méretei 130×130 mm. Fel kell szerelni a fal lerakásának szakaszában..
- A helyiségből a szellőzőcsatornába vezető bemeneti nyílást a mennyezet alatt kell elhelyezni.
- A kipufogócsövet cső formájában vezetik ki a ház tetejére. A cső magassága legalább 50 cm -rel a tetőgerinc szintje felett van, ellenkező esetben a huzat zavart okoz a tetőfelület turbulenciája miatt.
- A szellőzőcsatorna falvastagsága 2,5 tégla legyen. Ha kevesebb, a csatorna gyorsan lehűl a hideg évszakban. Ez ahhoz vezet, hogy a csatorna többé nem távolítja el a kipufogó levegőt kívülről, és hideg külső levegőt szív be..
Célszerű a szellőzőcsatornát a ház közepére helyezni. Annak érdekében, hogy a levegő a helyiségből szabadon mozogjon a motorháztető felé, speciális túlfolyó lyukakat kell készíteni az ajtókban, vagy csak körülbelül 2 cm -es rést kell hagyni a padló és az ajtó között.
Kényszerített szellőzés
A kényszerített szellőzés megkülönböztető jellemzője a ventilátorokat meghajtó villamos energia használata. A kényszerített szellőzést akár ventilátornak is nevezhetjük a fürdőszobában, amelyet villanykörte táplál..
A kényszerített szellőztetést többféleképpen lehet megvalósítani:

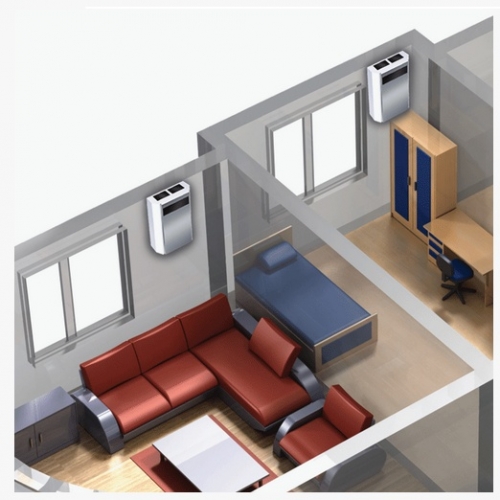

- Monoblokk szellőzőegység egy helyiséghez.
- Monoblokk egység az egész ház szellőzéséhez.
- Összetett kényszerített szellőztető rendszerek, amelyek légcsatornákat tartalmaznak minden helyiségben, szűrőket, ventilátorokat, rekuperatorokat, zajcsillapítókat és egyéb elemeket.
Egy ilyen rendszer nem függ az időjárási körülményektől, mivel a nyomáskülönbséget mesterségesen, ventilátorok segítségével hozzák létre. Nincs benne fordított tolóerő. A levegőt szűrőkkel megtisztítják a káros szennyeződésektől, és az évszaktól és az időjárási körülményektől függően fűthetők vagy hűthetők.
A kényszerű szellőztetés hátránya nemcsak a fejlesztés, a berendezések, a telepítés és az üzemeltetés magas költsége, hanem az is, hogy a rendszer számos eleme a baktériumok és gombák tenyésztési terepe. Nem lehet minden nap tisztítani őket, és a levegő minden nap áthalad rajtuk, mindenféle szennyeződést összegyűjtve. Lehetetlen kezelni ezt a hátrányt, bár vannak speciális rendszerek az ultraibolya fertőtlenítésre, mindazonáltal a kényszerű szellőzésű házakban sokkal nagyobb valószínűséggel szenvednek asztmában, allergiában és gyakori SARS -ban.
Hol használják a kényszerített szellőzést?
Vannak azonban olyan helyzetek, amikor a kényszerített szellőzés elengedhetetlen. Például nagy helyiségekben, nagy létszámú emberrel, ahol sok friss levegőre van szükség. A termelési műhelyekben, tantermekben, edzőtermekben, vasútállomásokon és más helyeken erős szellőzőrendszert kell felszerelni annak érdekében, hogy az emberek a szükséges mennyiségű levegőt biztosítsák..

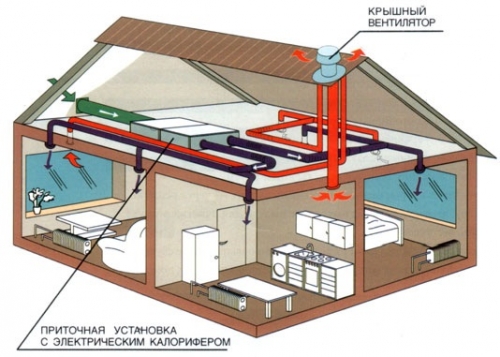

A nagy vidéki házakban a közelmúltban is népszerűvé vált a központi szellőzés légcsatornákkal, ventilátorokkal és rekuperatokkal való használata. Például egy nagy helyiségben a levegő beszívó vagy beszívó nyílása közvetlenül azon terület felett lehet, ahol sok ember gyűlik össze. Például egy kanapé felett a nappaliban vagy a dohányzó szobában, vagy egy teaasztal közelében.
Egyszerűbb házakban általában elegendő a természetes szellőzés, kivéve, ha a szerkezet túlságosan légmentes. Például az ilyen anyagokból készült házakban feltétlenül kényszerített szellőzést kell végezni:
- SIP panelek.
- Szendvicspanelek.
- 3D panelek.
- Expandált polisztirol beton.
- MDM panelek.
- Méhsejt panelek.
- Keretházak kanadai technológiával.
- Vákuum panelek.
Az úgynevezett energiatakarékos házak szellőztetésének elrendezéséhez számításokat kell végezni, szellőztetési projektet kell létrehozni, és minden helyiségben szellőzőcsatornákat kell felszerelni. Nem foglalkozunk a számításokkal és a projekttel, mivel a szellőzés annyira komoly kommunikációs hálózat, hogy jobb, ha szakemberekre bízzák. Önállóan csak a szellőztetés telepítését tudjuk kész terv és rajz alapján elvégezni, feltüntetve a méreteket, a készülékek és a légcsatornák telepítési helyét.
Kényszerített szellőztetés telepítése
A legegyszerűbb módja a friss levegő biztosításának, ha szellőző bemeneteket szerelünk a falakba. A kényszerített szellőztető rendszer a következőképpen van felszerelve:
- A külső falba lyukat készítenek, amint azt a természetes szellőztető szelep felszerelése esetén leírtuk. Az egyetlen különbség az, hogy a lyuk bármilyen kényelmes helyen lehet. Például egy ablak mellett 1,7 – 1,9 m magasságban.
- A lyuk belsejébe csővezetéket helyeznek.
- A ventilátor be van helyezve a cső belsejébe.
- Kívül a ventilátoros kéményt rács zárja.

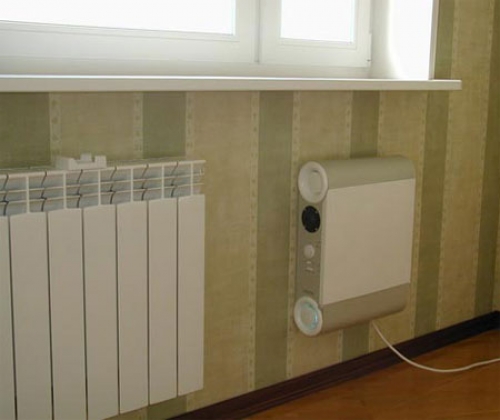

- Egy egység van felszerelve a fal belső oldalára, amelyben van egy szűrő, amelyen keresztül a beáramló levegő áthalad a káros szennyeződésektől, egy zajcsillapító, valamint egy elektromos fűtés.
- Télen a levegőt elektromos fűtőberendezés fűti, nyáron pedig egyszerűen áthalad a szűrőn és továbbfolyik..
- Ezenkívül két lehetőség van a levegő beszívására: közvetlenül a készülékből a szobába, vagy légcsatornák segítségével elosztható a helyiségekben. Ez utóbbi esetben műanyag vagy rozsdamentes acél légcsatornákat szerelnek fel az egységre, és rácsot szerelnek a végére.
A rendszer automatizálással vezérelhető, amelyet időzítő állít be vagy hőmérséklet -érzékelő vezérli.

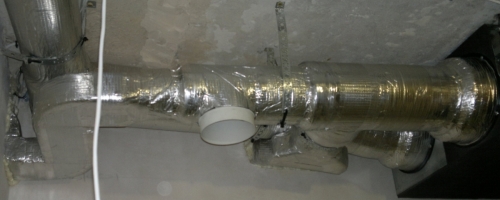

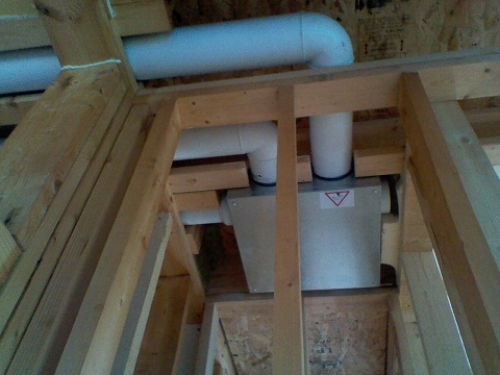

Szellőzőcsövek felszerelése

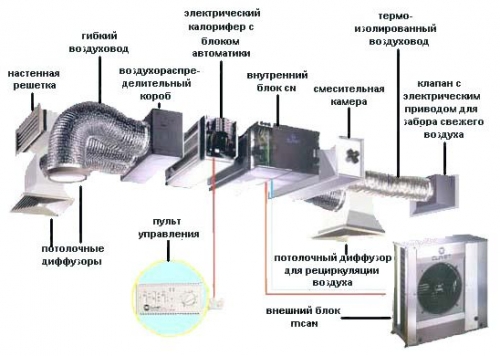

A kényszerített szellőztető rendszerek típusbeállítása annyiban különbözik, hogy egy tápegység van felszerelve, amely a tetőtérben található, vagy bármely más, amelyet a tulajdonos készen áll kiosztani, mivel a ventilátorok a „csendes” technológiák ellenére sok zajt fognak kiadni. A szellőzőcsatornák eltérnek az ellátóegységtől – a légcsatornák a különböző helyiségekhez.
A tiszta levegő egy légcsatornán keresztül jut be a helyiségbe. A kipufogó levegőt más légcsatornákon keresztül veszik fel, amelyet a levegőellátó rendszerbe továbbítanak, ahol az utcáról érkező hideg levegő melegítésére használják. Ezt a készüléket “rekuperátornak” hívják, benne a helyiségből érkező meleg levegő melegségét adja az utcai hideg levegőnek, és fordítva, forró időben a ház hűvös levegője lehűti az utcáról érkező forró levegőt. Ugyanakkor a tiszta és a kipufogó levegő nem keveredik..
A szűrőkön kívül a készülék különféle párátlanítókkal, párásítókkal, fertőtlenítőszerekkel és más eszközökkel is felszerelhető..
A légcsatornák méreteit szakembernek kell kiválasztania, azokat a projekt tartalmazza. A leggyakoribb méretek: 100, 125, 160, 200, 250, 315, 355, 400, 450 és 500 mm.

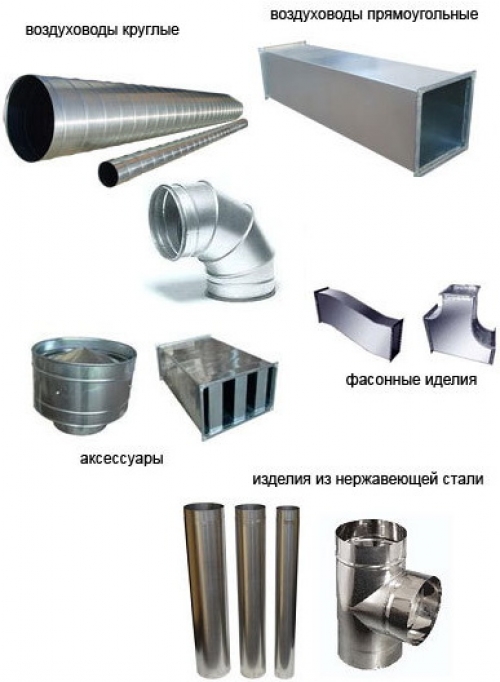

A légcsatornák a következő anyagokból készülnek:
- Műanyag.
- Alumínium.
- Acél.
A profil lehet téglalap vagy kerek. Előnyösek a kerek légcsatornák, mivel kisebbek az aerodinamikai veszteségeik. Ezenkívül jobb alumínium vagy rozsdamentes acél légcsatornákat használni, ezek tartósabbak és ellenállnak a mechanikai sérüléseknek. A szellőzőrendszer szoros beszereléséhez speciális karimákat és tömítéseket használnak. A légcsatornákat lehetőség szerint a mennyezet alá vagy a tetőtérbe kell felszerelni.

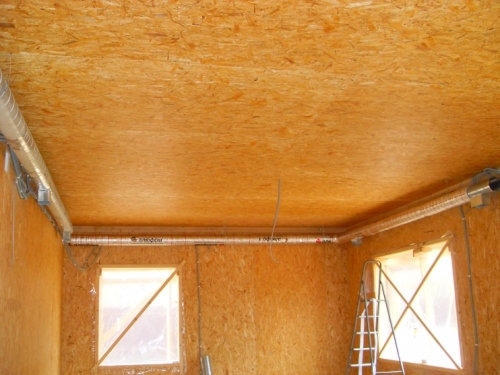

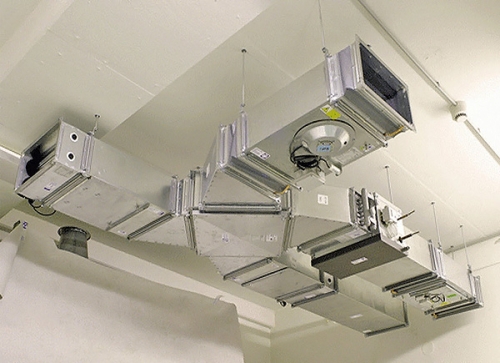

A légcsatornák rögzítése a mennyezethez:
- A légcsatornák rögzítésére speciális bilincseket használnak. Először azt a magasságot kell kiválasztani, amelyen a légcsatornákat rögzíteni kell..
- Ezután az első légcsatornát behelyezzük az erre a célra szolgáló falban lévő lyukba. Általában a mennyezet alatt.
- A fal mellett meg kell készítenie az első csőcsatlakozókat. Ehhez becsavarjuk az éppen beszerelt légcsatornát szorítóval. Ellenőrizze egyenletes helyét.
- Ezután lyukat fúrunk a mennyezetbe, rögzítjük a bilincs egyik szélét.
- A légcsatornát úgy tekerjük be, hogy vízszintes legyen. Fúrjuk a második lyukat a mennyezetben, rögzítsük a bilincs második szélét.
- A következő rögzítést 1,5 – 2 m távolságban kell elhelyezni. Ha a csatorna kész szakasz, akkor a rögzítőelemek a szakasz eleje és vége közelében találhatók. Csavarokkal összekötjük a szakaszokat. A tömítéseket előzetesen biztosítani kell.
Fontos! A fürdőszobában, a fürdőszobában és a konyhában olyan légcsatornákkal kell rendelkezni, amelyek azonnal a fő szellőzőcsatornához vezetnek, anélkül, hogy össze kellene kötni őket..

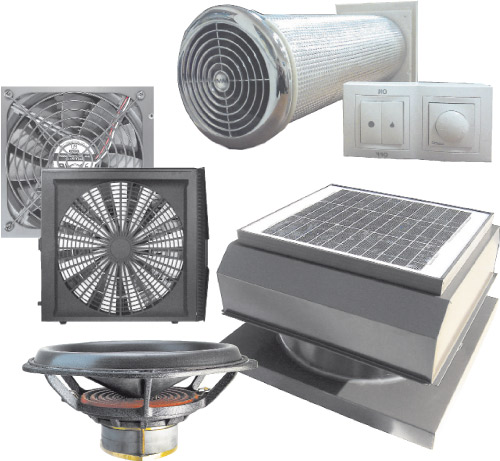

A beltéri vízszintes légcsatornák ventilátorokkal vannak felszerelve. Nyilvánvaló, hogy maga a levegő nem fog áthaladni rajtuk. A ventilátorok kiszámítását és helyük meghatározását szakemberekre kell bízni..
A visszacsapó szelepek a levegő elszívó egységre vannak szerelve.

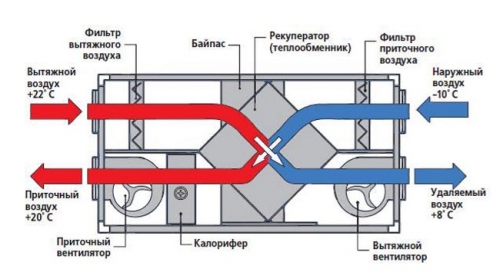

Végezetül szeretném megjegyezni, hogy a piac speciális kényszerített szellőztető egységeket kínál, amelyek csak egy helyiségben működnek. Az egység külső falra van szerelve. A levegőbeszívó és elszívó nyílások szomszédosak. A ventilátorok elektromos meghajtásúak. Valójában egy ilyen berendezés nem képes normális légáramlást biztosítani a helyiségben. Mivel a szabályok szerint a befúvó- és kipufogónyílások között legalább 5 m távolságnak kell lennie, ha különböző falakon vannak, és legalább 8 m távolságnak kell lennie, ha ugyanazon a falon vannak. Ez csökkenti a holt foltok valószínűségét..
