Diy szilárd tüzelésű kazán

A szilárd tüzelésű kazán ház fűtésére történő felhasználásának számos előnye van, amelyek közül először is nagy hatékonyság elérése, alacsony üzemanyag -fogyasztás mellett. Ezenkívül egy ilyen kazán nem függ az elektromos áramtól, kereskedelmi forgalomban kapható, és nem igényel különleges karbantartást. A szilárd tüzelőanyaggal működő kazán megvásárlásának megtakarítása érdekében lehetőség van önállóan elkészíteni ennek a folyamatnak a jellemzőit, és továbbgondolni.

Tartalomjegyzék:

A szilárd tüzelésű kazánok jellemzői és előnyei

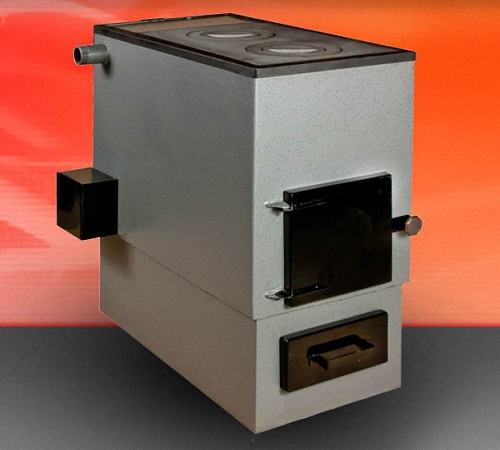

A szilárd tüzelésű kazán acél vagy öntöttvas alapú eszköz. Fő funkciója az energia felszabadítása a szilárd tüzelőanyag elégetése során. A kazánok hazai modelljei kézi üzemanyag -betöltést, az ipari kazánok pedig automatikusak.

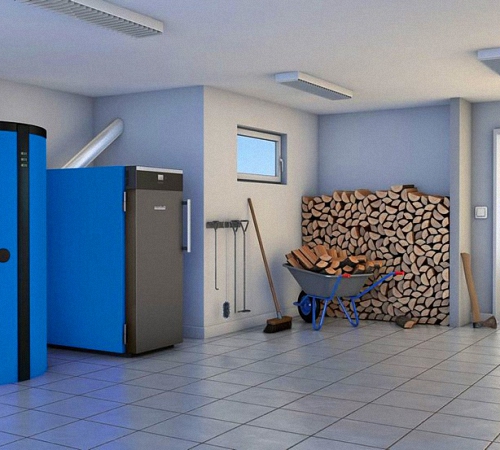

A szilárd tüzelésű kazán kiváló lehetőség nyaraló vagy magánház számára, amelyek olyan helyen találhatók, ahol nincs gázvezeték. A szilárd tüzelésű kazán az alábbiak szerint működik:

  • szén,
  • faipari,
  • tőzeg,
  • koksz,
  • üzemanyag pellet stb..

A fafeldolgozó ipar vagy a mezőgazdaság hulladékaiból előállított pellet lehetővé teszi két probléma egyidejű megoldását – a hulladék ártalmatlanítását és a szoba fűtését a hideg évszakban..

A modern, megvásárolt szilárd tüzelésű kazánok elektronikus vezérlőrendszerrel rendelkeznek, amely további funkciókat lát el, amelyek biztosítják a kazán működésének kényelmét..

Az ilyen típusú kazánokat rendszeresen tisztítani kell, különben fennáll a túlmelegedés veszélye. A szilárd tüzelésű kazán hőmérséklet -szabályozóval van felszerelve, amely megakadályozza a túlmelegedést. Ha a hőmérséklet túl magas, zárja el a csappantyút és lassítsa az égést..

Az otthoni szilárd tüzelőanyag -kazánok pozitív tulajdonságai közül meg kell jegyezni:

  • függetlenség az áramellátástól, a gázvezetékektől;
  • különféle típusú üzemanyagok használata, amelyek vásárlási olcsóságukban különböznek;
  • nem szükséges jóváhagyásokat végezni a kazán felszerelésére speciális szervezetekkel;
  • a különféle kazánok lehetővé teszik, hogy pontosan válassza ki azt a lehetőséget, amely megfelel a helyiség egyedi paramétereinek;
  • magas hatékonyság, ami körülbelül 86-88%.

Ezek az előnyök teszik népszerűvé a szilárd tüzelésű kazánokat a fogyasztók körében..

A szilárd tüzelésű kazánok fajtái és jellemzői

A szilárd tüzelésű kazánok széles választéka létezik, de mindegyik rendelkezik kemencével az üzemanyag elégetésére és hőcserélővel, amelyben a hűtőfolyadékot felmelegítik..

A legtöbb kereskedelmi kazán egyedi jellemzőkkel rendelkezik, amelyek lehetővé teszik a különböző típusú üzemanyagok használatát. Ezenkívül az ilyen kazánok működési szabályozó rendszerekkel, speciális érzékelőkkel és mechanizmusokkal rendelkeznek, amelyek biztosítják a kazánberendezések egyszerű kezelését..

A kazán által használt tüzelőanyag -típushoz képest ezek:

  • faégés;
  • szén;
  • brikett;
  • pellet;
  • kombinált.

Az üzemanyag -égetés technológiájának megfelelően a kazánokat a következőkre osztják:

1. Szilárd tüzelésű kazánok hosszú égésre – a kemence majdnem a tetejére van feltöltve üzemanyaggal, és az égés pontosan a felső részén van fenntartva. Ebben van a kényszerlevegő -ellátás. Fokozatosan a levegő alacsonyabban mozog, és az égési zóna eltolódik. Ennek a technológiának a segítségével, miután tűzifát rakott a kazánba a tetejére, 4 napig működik emberi beavatkozás nélkül, és teljes szénrakással – körülbelül 7 nap.

2. Pirolízis típusú kazánok – megkülönböztetik az üzemanyag fokozatos parázslását, amelyet az oxigén hiánya biztosít a kemencében. Ilyen körülmények között pirolízisgáz szabadul fel, amely levegővel érintkezve javítja az üzemanyag hőátadását. Így nő a hatékonyság, kevesebb üzemanyagot fogyasztanak, és több hőátadást érnek el..

3. Rácsos típusú kazánok vagy vízmelegítők szilárd tüzelőanyagokhoz – klasszikus égési módszerrel rendelkezik. Az üzemanyag a tűztérben ég, miközben hőenergia szabadul fel, amely felmelegíti a tartályt a hűtőfolyadékkal. A fűtőberendezéseken keresztül a fűtéshez szükséges hő belép a helyiségbe.

A kazán építési anyagához képest:

  • öntöttvas – a kazán fő eleme hőcserélő formájában öntöttvasból készül, ez az anyag korrózióálló, tartósság, jó teljesítmény, nagy súly;
  • acél – az ilyen kazán hátrányai közé tartozik a korrózió elleni instabilitás, és az előnyök között – gyors felmelegedés, nagy hőátadás, kisebb súly az előző verzióhoz képest.

A működési elvvel összefüggésben a szilárd tüzelésű kazánok:

  • egykörös – felelősek a helyiségek hőellátásáért;
  • a kétkörös szilárd tüzelőanyag -kazánok egyszerre két funkciót látnak el – a helyiségek fűtését és melegvíz -ellátást.

Az üzemanyag betöltésének módszerével kapcsolatban a kazánok:

  • kézi üzemanyag -ellátással;
  • automata pellet kazánok.

A kazán levegőellátásának módszerével kapcsolatban a következők lehetnek:

  • a tápegység rendelkezésre állásától függően az ilyen kazánok ventilátorral ellátják a levegőt az égéstérbe, emellett elektromos hajtással rendelkeznek;
  • kazánok, függetlenül a villamos energiaellátástól, mechanikus módszerrel.

Szilárd tüzelésű kazán készítése: a készülék tervezési jellemzői

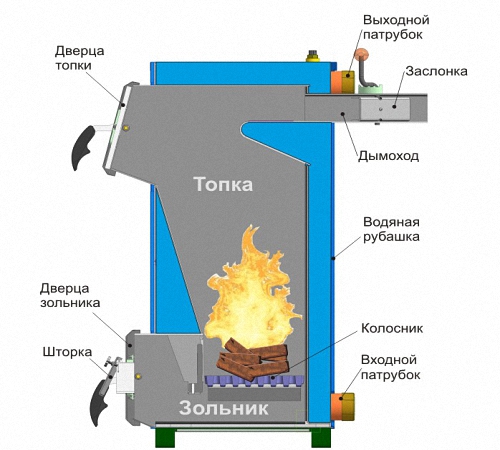

Mielőtt szilárd tüzelésű kazánt készítene, javasoljuk, hogy ismerkedjen meg a készülék tervezési jellemzőivel. A szilárd tüzelőanyaggal működő kazánok fő elemei közül a következők jelenléte:

  • az üzemanyag elégetésének helyei – leggyakrabban rácsok vannak benne, amelyeken keresztül levegőt szállítanak;
  • tartály a hűtőfolyadékhoz;
  • kémény – további huzat létrehozása és az égéstermékek eltávolítása bármilyen típusú üzemanyagból;
  • fojtószelep -rendszerek – lehetővé teszik a légáram beállítását, a csatornák blokkolását, amikor a kemence túlmelegszik, biztosítva annak teljes kioltását.

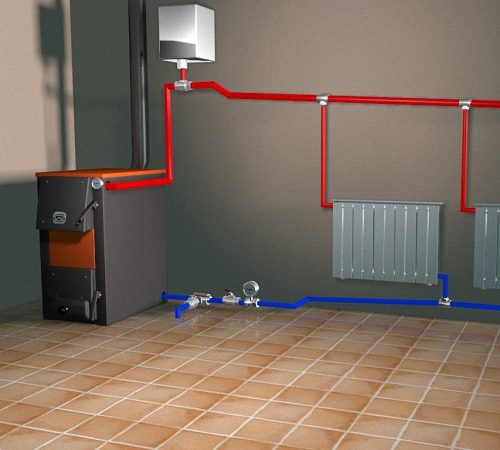

Az egyenletes hőelosztás biztosítása érdekében minden helyiségben hőenergia -vízgyűjtőt kell hozzáadni a rendszerhez. Úgy néz ki, mint egy tartály, amely a kazán felső részébe van felszerelve, és felhalmozza a hőt az üzemanyag égése során. Az üzemanyag kiégése után a folyadék kering a rendszeren, és a levegő felmelegszik.

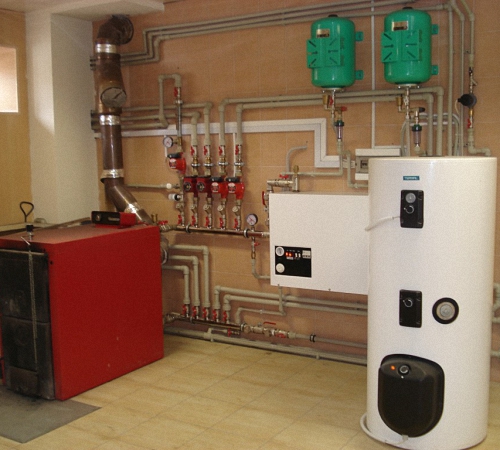

Egy további rozsdamentes acél tartály felszerelése segít a forró víz háztartási célú felhasználásában. Ez az elem nem minden rendszerben van, telepítése releváns kazán hiányában, vagy ha energiatakarékosságra van szükség, amelyet a működésére fordítanak.

Mielőtt folytatná a kazán gyártását, gondoskodnia kell a szilárd tüzelésű kazán rajzainak elkészítéséről. A szilárd tüzelésű kazán diagram jelenléte segít a gyártási folyamat egyszerűsítésében és az ehhez szükséges anyagok helyes kiszámításában. Diagram kereséséhez böngészhet az interneten vagy kereshet könyvekben, azonban a legmegfelelőbb megoldás az lenne, ha összeállítaná a szilárd tüzelőanyaggal működő kazán egyedi tervét, amely figyelembe veszi a szerkezet összes jellemzőjét. telepítve van.

Diy szilárd tüzelésű kazán

A kazán önálló elkészítéséhez szüksége lesz:

  • fémlemez, több mint öt milliméter vastag;
  • fém sarok;
  • öntöttvas rostély;
  • acélból készült és különböző átmérőjű csövek vízellátáshoz;
  • a tűzhelybe és a hamutartóba beépített ajtó;
  • gázkazán csappantyúk;
  • rozsdamentes acéllemez, amelyből hőakkumulátor és folyadéktároló készül;
  • előszitált homok.

Jobb, ha speciális fémhengerlő szervezetekben vásárol. Ezenkívül a kazán építésénél a következőkre van szükség:

  • hegesztőgép;
  • szögvágó gép;
  • fogó;
  • csipesz;
  • elektromos fúrók fúrógépekkel fém megmunkálásához;
  • rulett;
  • szint.

A kazán gyártását megkezdő személynek rendelkeznie kell kezdeti, lehetőleg középszintű hegesztőgéppel és fémvágó szerszámokkal való munkában. A munkát végző személy védelme és biztonsága érdekében ügyeljen a maszk, kesztyű és légzőkészülék jelenlétére.

Javasoljuk, hogy fontolja meg a kazán otthoni gyártását lépésről lépésre:

1. Dolgozzon az ügy részletein.

A kazán legfontosabb része egy kemence alakú mechanizmus, itt ég az üzemanyag, amelynek hőmérséklete gyakran meghaladja a 80 fokot. Ezért az anyagoknak, amelyekből készülnek, hőállóságukban különbözniük kell..

Ha nincs hőálló acél, akkor közönséges fémet használnak, azonban a kemence falai ebben az esetben kettősek.

Egy sarokcsiszoló segítségével vágja ki az első, oldalsó és hátsó ajtók üres lapjait a rajzon megadott paraméterek szerint. Ezenkívül ki kell vágni a merevítőket, és a tűztér megerősítéséhez ajánlott acélszög használata.

Az elülső fal felületén két lyuknak kell téglalap alakúnak lennie, ezek tartalmazzák az ajtót, a tűzhelyet és a hamu részt.

Tipp: A lyukak készítése során először jelölje meg a fémfelületet, és annak érdekében, hogy lyukakat fúrjon a tűztér sarkába, használjon elektromos fúrót. A további munkát sarokcsiszoló segítségével végezzük.

2. Dolgozzon a hőcserélőn és a víztartályon.

A kazán minden képességének racionális kihasználásával hőcserélőt és háztartási célú víz tárolót kell biztosítani. Ezen elemek gyártásához rozsdamentes acéllemezre van szükség, amely elősegíti bizonyos berendezések és készségek jelenlétét a munkához..

Ebben a szakaszban jobb bízni a szakemberekben. A hőcserélő készlet formájában van, amelyben vízcsövek vannak, a hegesztés segít úgy elhelyezni őket, hogy szilárd felületű nagy szilárdságú kör alakuljon ki. A hőcserélő gyártásának végeredményéhez a fő követelmény a leggyorsabb és leghatékonyabb hőátadás a hűtőfolyadékba..

3. Szerelési eljárás szilárd tüzelőanyaggal működő kazánok telepítéséhez.

A fűtőberendezések nagy fémtartalmúak, és nagy tömegük jellemzi. Ezért a legjobb, ha a kazán összeszerelési folyamatát azon a helyen hajtja végre, ahol azt beszerelik..

Először is gondoskodnia kell az alapozás elrendezéséről, amely a csizma alatt található. Építéséhez hőálló téglát használnak. A hamutartály garatjának alját fel kell szerelni, majd a kazán minden részét hegesztéssel össze kell kötni.

A készülék belsejében előre elkészített elemeknek kell lenniük vezetők formájában. A rácsokat rájuk fektetik, és a hőcserélőt felszerelik. A garat külső részében további elemek vannak hegesztve a merevség biztosítása érdekében. Ehhez téglalap alakú metszetű fémprofilt használnak..

A folyamatot a szilárd tüzelőanyaggal működő kazánok közvetlen telepítésével kapcsolatos munka zárja le. Ehhez fokozatosan telepítik a kazán külső oldalfalait és felső részét. A falak közötti térben szitált homokot kell önteni, amely ezenkívül energiát halmoz fel, és megakadályozza az égéstér túlmelegedését..

Kérjük, vegye figyelembe, hogy a port és szerves anyagokat tartalmazó homok nem alkalmas erre a célra. Tűzön kell kalcinálni, hogy minden szerves anyag leégjen. Ha figyelmen kívül hagyja ezt a szabályt, akkor az üzemanyag elégetése során kellemetlen szag lesz a szobában..

A felső lemezen acéltartályok vannak felszerelve, amelyek az egyes áramkörökhöz kapcsolódnak. Két ajtó felszerelése után ellenőrizni kell a kazán működőképességét..

Célszerű a kazán közelében, az egyik csőre egy termosztátot felszerelni, amellyel az égési folyamatot felügyelik.
