DIY vizes sütő

A házban lévő vízkörrel rendelkező tűzhely elrendezése számos előnnyel jár, elsősorban annak a ténynek köszönhetően, hogy a tűzhely nemcsak fűtőelemként működik, hanem meleg vizet is szolgáltat. Sokféle vízmelegítő létezik. Beszéljünk tovább jellemzőikről, előnyeikről és gyártási módszereikről..

Tartalomjegyzék:

Hosszú égésű vízkályhák – működési elv, előnyök és hátrányok

Az ilyen típusú kemencék gyártásához kazán acélt vagy öntöttvasat használnak. Közvetlenül gőznyomás alatt működnek. A hosszú égésű vízkályhát fő fűtési forrásként és más fűtőberendezésekkel együtt használják.

A kemence belső részében hőcserélő alakú elem található. Fémcsövekből vagy fémlemezből készül. Népszerűbb második lehetőség, mivel egyszerűsített feldolgozással rendelkezik, és az ilyen hőcserélő könnyebben gondozható..

A jó regiszter segít a maximális fűtés elérésében a kályha rövid működési ideje alatt. Ezenkívül a vizet egyenletesen kell felmelegíteni és azonos módon elosztani a rendszerben..

Amikor a gőz áthalad a rendszer csatornáján, felmelegíti a vizet, ezáltal átadva hőenergiáját. Lehetőség van két vagy akár három tartályos kemencék elrendezésére. Ebben az esetben a hatékonyság szintje jelentősen javul. Az első tartályban a vizet felmelegítik, a másodikban gőzzé alakul. Annak érdekében, hogy a gőz felmelegedjen a maximális állapotba, jobb, ha a kazánnak saját szobája van..

A vízköri kemencék a következő előnyökkel rendelkeznek:

1. Magas teljesítmény – az ilyen sütő még a túl nagy területű helyiségekben is hőt biztosít.

2. Megfizethető költség – a vízkörrel rendelkező tűzhely ára az alternatív lehetőségekhez képest alacsony, és ha maga épít ilyen tűzhelyet, akkor még olcsóbb lesz a megvásárlása.

3. A helyiségfűtéshez használt üzemanyagok sokfélesége. Egy ilyen kályha képes fán és szénen, valamint tőzegön vagy fűrészporon is működni..

4. Függetlenség az elektromos hálózattól – a munkát szilárd tüzelőanyaggal végzik. A helyiséget és a vizet fűtik anélkül, hogy elektromos hálózatra lenne csatlakoztatva.

A vízkörrel rendelkező kemence hátrányai között meg kell jegyezni:

  • alacsony hatásfok más fűtési típusokhoz képest;
  • kézi vezérlés szükségessége – folyamatosan üzemanyagot kell szállítani a rendszerbe, tisztítani kell a maradványaitól, és kézzel kell vezérelni a teljes működési folyamatot.

Kályhák vízkörrel az otthon számára – javítás

Ha az orosz tűzhely klasszikus változatát vízkör nélkül használja, akkor a helyiség hője nem oszlik el egyenletesen: melegebb a tűzhely közelében, és hűvösebb tőle. A vízmelegítő kör telepítése megoldja ezt a problémát, és kiderül, hogy elosztja a hőt az egész házban..

Ezenkívül egy ilyen tűzhelyen nemcsak a ház égeti le, hanem lehetőség van arra is, hogy főzőételként használja, és forró vizet használjon saját szükségleteire..

A vízkör lehetővé teszi, hogy a kályha ne csak felmelegítse a helyiséget fűtése során, hanem ezt a folyamatot a kemence befejezése után egy bizonyos idő elteltével is elvégezze. Mivel a sütő falai sokáig forróak maradnak.

A vízkörrel ellátott kályhák felhasználási területe kiterjed a vidéki magánházak fűtésére, valamint a nyaralók, nyaralók és vidéki házak fűtésére. Ha a ház tulajdonosai az ilyen típusú fűtést választják, akkor a drága kazánok beszerzésének igénye magától eltűnik. Ez a fűtési lehetőség az egyik leggazdaságosabb.

Ha az épületben szabálytalanul él, jobb, ha nem telepít ilyen fűtési rendszert. Mivel télen fennáll a vízfagyás veszélye a rendszerben. Bár lehetséges fagyálló folyadék telepítése, amely megoldja ezt a problémát.

Három fő módja van a kemence vízkörrel való felszerelésének:

  • kész fémkályha vásárlása, rendszer telepítése alatta;
  • tégla kemence építése az iparágban dolgozó szakemberek bevonásával;
  • vízkörrel rendelkező kemence független gyártása.

Az utolsó két lehetőség magában foglalja a kemence kazán vagy hőcserélő önálló gyártását, amely kötelező a vízkörben..

DIY vizes sütő: gyártási technológia

Mielőtt önállóan építene vízköri tégla sütőt, aggódnia kell egy hőcserélő vagy regiszter, kazán vagy tekercs előkészítése miatt. Lehetőség van ezen elemek egyikének megvásárlására. Ahhoz, hogy saját maga készítse el, vaslemezre vagy fémcsövekre lesz szüksége..

A hőcserélő felépítése: regiszter vagy kazán, speciális készségeket igényel a hegesztőeszközzel való munkához. Ezek az elemek a főbbek egy vízkörrel rendelkező fűtési rendszerben. Mivel egy rendszer csatlakozik hozzájuk, amelybe hőt szolgáltatnak.

A hőcserélő gyártási folyamatában használt acél minimális vastagsága 3 mm. A hőcserélővel szembeni fő követelmény az, hogy biztosítsa a hőhordozó maximális felmelegedését és egyenletes keringését a rendszerben..

Az acéllemez alapú hőcserélők gyártása egyszerűbb és kényelmesebb. Bár fűtési területük sokkal kisebb, a csőváltozatokkal ellentétben könnyen tisztíthatók az üzemanyag égéstermékeitől.

Vizes sütő rajz – hőcserélő:

Kevés hegesztési tapasztalattal a rajzok szerint teljesen lehetséges, hogy saját kezűleg hőcserélőt készítsen.

Javasoljuk, hogy ismerkedjen meg a fémlemez használatán alapuló hőcserélő gyártására vonatkozó ajánlásokkal:

1. Ezt a típusú hőcserélőt fűtőkemencékben használják.

2. Gyártásához 0,5 cm vastagságú acélt válasszon.

3. Ezenkívül szüksége lesz egy 5x6x4 cm -es csődarabra, egy téglalap alakú profilra és csövekre, amelyek átmérője 4,5 cm.

4. Ők látják el a vízellátás és elvezetés funkcióját.

5. A hőcserélő méretét a fűtési terület és a kályha mérete figyelembevételével kell kiszámítani.

Vízkályhák otthonra: falazási technológia

Két lehetőség van egy vízköri tégla tűzhely építésére:

  • új kályha építése, amelynek méretét a meglévő hőcserélő méretének megfelelően választják ki;
  • hőcserélő beépítése előre beépített sütőbe, akkor olyan típusú hőcserélőt kell építeni, amely kompatibilis a meglévő sütővel.

Kérjük, vegye figyelembe, hogy a tűzhely és a hőcserélő közötti távolságnak legalább 4 cm -nek kell lennie, különben a víz felforr, ami az egész rendszer tönkretételéhez vezet.

Ha keringető szivattyút használ a rendszerben, akkor a távolság 25-30 mm-re csökken. A hőcserélő falainak vastagságának 0,3-0,5 cm-nek kell lennie. Ha a falak kisebbek, akkor kiégnek, ha több, akkor nő az üzemanyag-fogyasztás.

A hőcserélő hatékony fűtéséhez és az acél hőtágulásának kompenzálásához gondoskodni kell egy centiméteres rés jelenlétéről, amely kompenzálja ezt a tágulást..

Ha a hőcserélő csövekből készül, akkor a résnek több mint egy centiméternek kell lennie. Így lehetőség lesz a hőregiszter hatékonyabb fűtésére. Ezenkívül megkönnyíti a tűzhely karbantartását és tisztítását..

Fűtési és főzési célú tűzhelyek elhelyezésekor gondoskodni kell a tűzhely eltávolításáról a hőcserélő tisztításához, mivel a hamu felhalmozódik a közte és a tűzhely között, ami negatívan befolyásolja az egész rendszer teljesítményét.

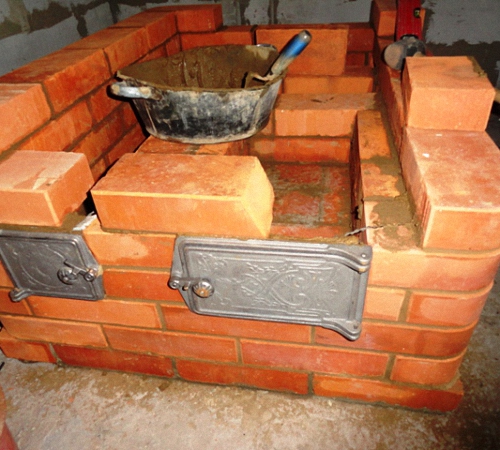

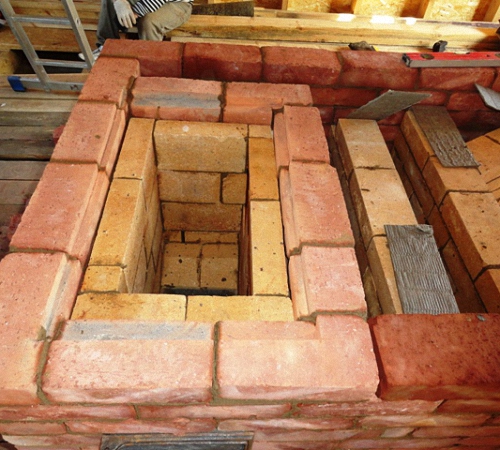

A kályha téglafalát ezen a területen gyakorlattal rendelkező szakemberek végzik. Ha ezeket a munkákat tapasztalatlan személy hajtja végre, az az egész rendszer hibás működéséhez vezet. Ha a munkát szakemberek bevonása nélkül tervezik, akkor speciális sémát kell használni, amely jelzi a teljes falazat helyességét.

A tégla agyag és homok oldatával van összekötve egymással. Ha bizonyos szabálytalanságok vagy hirtelen átmenetek vannak, akkor egy daráló segítségével vágjon le egy kis téglalapot, és telepítse az átmenet helyére. Ne borítsa be ezt a területet agyaggal, mert működés közben összeomlik..

Miután a tűzhely teljesen megszáradt, következik a hőcserélő beépítésének folyamata. E munkák elvégzésére két lehetőség van..

Az első módszer magában foglalja a hőcserélő CIP telepítését. Fűtésre és főzésre vagy cserépkályhára megengedett. Ebben az esetben a felső burkolatot eltávolítják, és egy hőcserélőt helyeznek a kályhába. A tűztér falában lyukat készítenek, amelyben a csövek találhatók, és a regisztrációs részhez mennek.

A második lehetőség magában foglalja a tűzhely felső részének szétszerelését. Ez a módszer szélesebb körben elterjedt, mint az előző. A regiszter felszerelése után a kemence megjelenése semmilyen módon nem változik.

Ennek a műveletnek a végrehajtása során lehetőség van a csatornák és a rendszer megváltoztatására. A hőcserélő második módszer szerinti önszereléséhez a kemence szétszerelésekor rajzoljon egy diagramot, amely bemutatja a téglák helyét. Kérjük, vegye figyelembe, hogy a szétszerelés során fennáll a kockázata a tégláknak, ha ez megtörténik, aggódjon a cseréjük miatt.

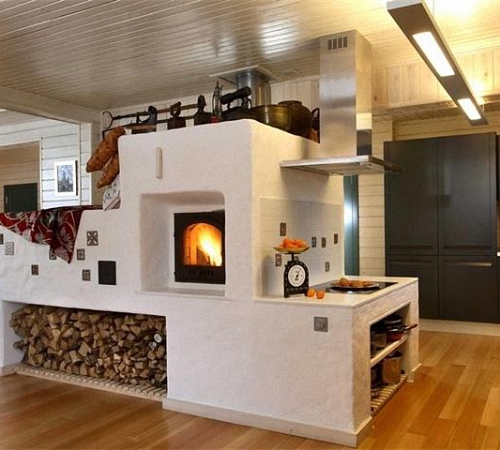

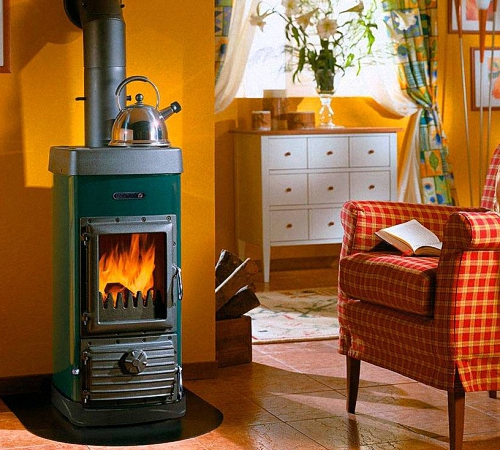

Sütő vízmelegítéssel fotó:

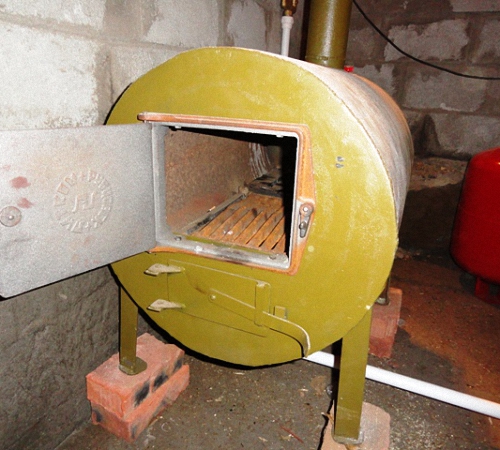

Fatüzelésű vízkemence gyártási technológiája

Javasoljuk, hogy fontolja meg egy öntöttvas kemence vízkörrel való felszerelésének lehetőségét. A tűzhely vízkörének gyártásához régi radiátorokra lesz szüksége, amelyeket az építési piacon lehet megvásárolni. Használat előtt gondosan meg kell tisztítani, öblíteni és szétszerelni őket. A radiátorok tisztításához jobb előnyben részesíteni a sósavat..

Az összes szakasz elolvasása után az összeszerelési folyamat következik. Az összeszerelés során cserélje ki a régi karton távtartókat azbesztre. A szerkezet úgy van összeszerelve, hogy a kivezetőcsövet a felső részben, a beömlőcsövet az alsó részben helyezze el..

Ez a szerkezet a kéményben, a tűztér mellett található. A vizet forró gázokkal fűtik, és így nemcsak a helyiséget, ahová a kályhát beépítették, hanem az egész házat..

Mielőtt ellenőrizné a rendszer működőképességét, figyeljen a szivárgásokra, és ha van, szüntesse meg azokat. Jobb előnyben részesíteni az öntöttvas radiátorokat. Lehetőség van vízkör gyártására acélcsövek felhasználásával, de ezeknek elég vastagnak kell lenniük.

A vízkör segítségével bármilyen kályha csőbe kerül. Berendezés és kiegészítő kazán beszerelése a kéménybe lehetséges. Így a víz sokkal gyorsabban felmelegszik..

A vízmelegítő kemence gyártásának másik lehetősége egy pirolízis kazán gyártása, amely két részből áll. Ennek a rendszernek nagyobb a hatékonysága, mivel a gázok nem haladnak át a rendszeren keresztül a kéménybe.

A kazán csővezetékeként vastag falú csöveket használnak, amelyeken keresztül a víz kering. Kérjük, vegye figyelembe, hogy a kazán normál működéséhez tűzifát kell tüzelőanyagként használni, csak alacsony nedvességtartalom mellett..

Lehetőség van olyan rendszer elrendezésére, amelyen keresztül nem víz mozog, hanem gőz. Egy ilyen rendszer nemcsak egy szoba, hanem egy egész lakóépület fűtésére is alkalmas..

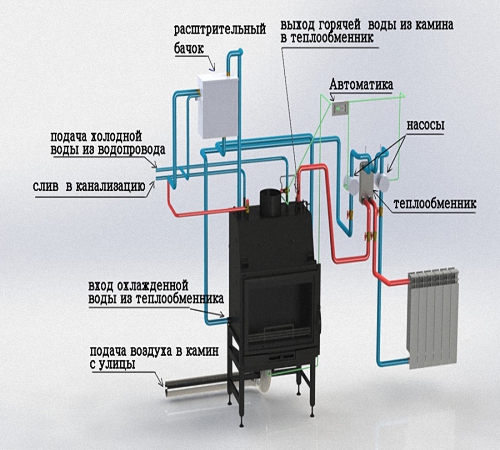

Ajánlások a víz típusú kandallókályha elrendezésére

A vízi kandalló úgy néz ki, mint egy fém tűzhely 4-6 mm -es lezárt falakkal. A hőcserélő a kandalló belsejében található. A főrendszerben víz van, az átlag 40 liter. A vízmelegítés annak az energiának köszönhető, amely az üzemanyag elégetése következtében jelenik meg.

A csőrendszer csatlakoztatva van a fűtési rendszerhez, és így melegvíz kerül az egész házba. Ezenkívül ez a rendszer érzékelőket tartalmaz, amelyek felelősek a kandalló hőmérsékletének szabályozásáért..

A vízkörrel rendelkező modern kandallókályhák előnyei között meg kell jegyezni:

  • megfizethető költségek a kazánokhoz képest;
  • más típusú fűtőberendezésekkel való kombináció képessége;
  • különféle üzemanyagok, amelyek alkalmasak a használatra;
  • reprezentatív megjelenés;

  • a különféle célokra történő telepítés lehetősége;
  • nincs szükség áramellátásra;
  • a használat autonómiája.

Sütők vízkörös videóval:
