Do-it-yourself hulladékolaj sütő

A hulladékolajjal működő kemence csökkenti a környezetet szennyező hulladék mennyiségét. A mechanizmus kialakítása meglehetősen egyszerű, így minden hegesztő készíthet ilyen eszközt. Ebben a cikkben a szakemberek ajánlásaival megvizsgáljuk a hulladékolaj -kemence saját kezű összeszerelésének jellemzőit..

Tartalomjegyzék:

A tűzhely működési elve

A hulladékolaj -kályha megtakarítja a kis ipari helyiségek, üvegházhatású műhelyek és hasonlók fűtési költségeit. Különféle lehetőségek vannak a kemence eszközére, például pirolízis, csepegtetés, hengerből vagy fémlemezekből összeállítva. A tűzhely megfelelő megépítéséhez el kell olvasnia a részletes utasításokat, és figyelembe kell vennie a szakemberek tanácsát a fűtőkályha elrendezésével kapcsolatban.

A hulladékolaj -kemence hasonló a pirolízishez. Az égési folyamatot két szakaszban hajtják végre, ahol először a fáradt olaj gőzei szabadulnak fel, majd ezek a gázok túl magas hőmérsékleten égnek ki ebben az eszközben. Az olaj és gőzök égési folyamata lehetővé teszi olyan tűzhely felszerelését, amely nem bocsát ki mérgező vagy káros anyagokat, miközben az ilyen eszközök hatékonysága többszörösére nő.

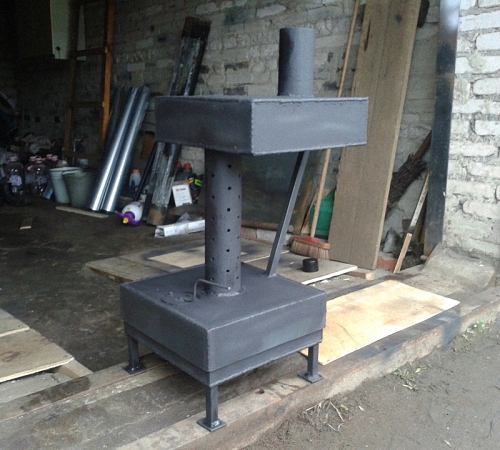

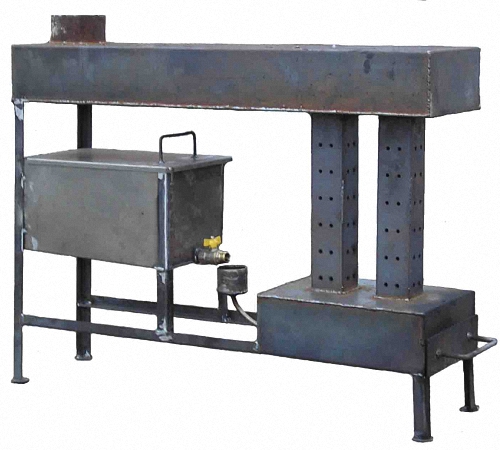

Annak érdekében, hogy a használt olaj teljesen kiégjen, be kell tartani a szereléshez szükséges szerelési utasításokat. Egy ilyen kemence több fontos részből áll, amelyek meghatározzák a berendezés működési elvét:

1. Egy kamra a kemence alsó részében, alacsony hőmérsékletű leolvasásokkal, amely csatlakozik a tartályhoz, és kis nyílást képez az oxigénellátáshoz. Ez az alkatrész az üzemanyag utántöltésére, kidolgozására és meggyújtására szolgál..

2. A berendezés középső része égési kamra a gázok oxigénnel együtt. Nyílásokkal ellátott cső formájában készül, amelyen keresztül a levegő folyamatosan áramlik a kályha hatékony működéséhez szükséges mennyiségben.

3. A kályha felső területe egy kamrából áll, amelyben a fennmaradó gázokat füst keletkezik. Ehhez a részhez kéménycső csatlakozik, amely eltávolítja a felesleges gőzöket..

A kéménynek, amelyet hulladékolaj -kemence építésére szánnak, legalább 4 méter hosszúnak kell lennie. Telepítését csak függőlegesen szabad elvégezni. Égés közben a kiégett fűtőelem jelentős mennyiségű szénlerakódást képez, amelyek a csőben maradnak, és ha vízszintes, akkor a füstgáz eltömődik. Ilyen esetben égő anyagok kerülnek a helyiségbe, amelyek mérgezést okozhatnak füstökkel. Az épületben 90 vagy 45 fokos szögben lehet vezetni a csöveket, azonban amikor a kémény kilép az épületből, a csövet szigorúan függőleges helyzetben kell elhelyezni. A felső területet sapka borítja, hogy a csapadék ne essen a kályhába..

Vízkörrel rendelkező hulladékolaj-kemence összeszerelésekor ajánlatos kiváló minőségű, hőálló tulajdonságú acélt használni, amelynek vastagsága körülbelül 4 mm legyen. A legmagasabb hőterhelés a felső kamrára vonatkozik, körülbelül 750 fokig. A szerkezet ezen részét sűrű fémlemezekből ajánlott készíteni..

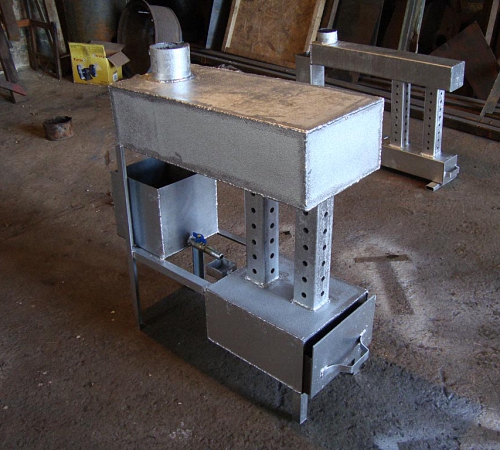

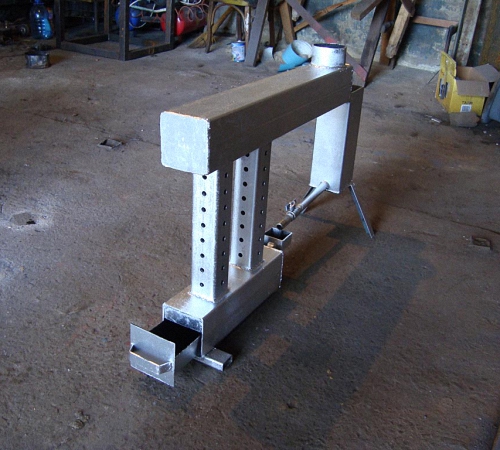

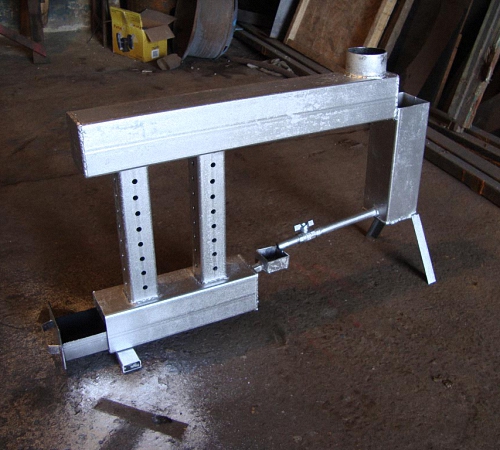

Barkácsolás lépésről lépésre a hulladékolaj-kemence fémlemezekből és csövekből történő összeszereléséhez

A szerkezet különböző átmérőjű vaslemezekből vagy csövekből készülhet, amelyet az eszköz típusa határoz meg. A munka megkezdése előtt elő kell készítenie az összes szükséges eszközt és anyagot, például:

daráló körökkel vágáshoz és csiszoláshoz;
fémlemezek és csövek;
hegesztőberendezés és elektródák;
fém sarkok;
fémfesték, amely magas hőmérsékletre melegszik.

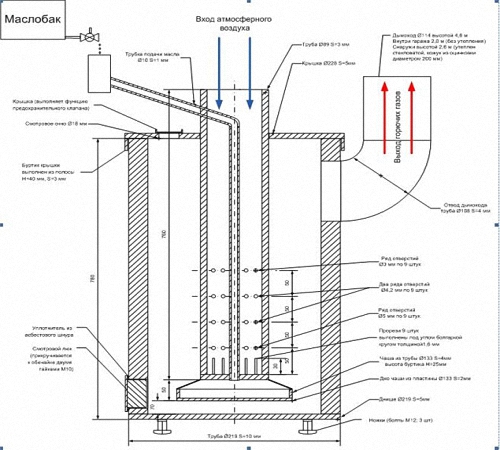

A munka során tanácsos a hulladékolaj -kemence rajzait használni, hogy a felépített szerkezet megfelelően működjön. A kemence összeszerelési technológiája a következő sorrendben történik:

1. Először is ki kell építeni a kamra alsó részét, amely az üzemanyagtartályhoz van csatlakoztatva. Egyenes vagy lekerekített tartály alakú, fedéllel, amelyben két cső található. Az első az olajellátáshoz, a második pedig a cső rögzítéséhez, amely a szerelés közepére vezet. Ki kell vágni a tartály elemeit, amelyek széleit darálóval meg kell tisztítani, és minden alkatrészt hegeszteni kell.

2. Szükséges az alját a tartály falaihoz hegeszteni, és fém sarkokat is rögzíteni, amelyek a lábak lesznek.

3. A burkolat kialakításához fémlemezt használnak, amelyben lyukakat vágnak. Az elsőnek a közepén kell lennie, és 100 mm átmérőjűnek kell lennie, a másodiknak pedig a széléhez közelebb kell lennie, 60 mm -es lyukkal. A fedél eltávolítható, ami megkönnyíti a szerkezet tisztítását és a tűzhely mozgatását.

4. Az oxigénellátáshoz 370 milliméter teljes hosszúságú csöveket kell előkészíteni, amelyek átmérője 100 mm. Lyukakat fúrnak beléjük, amelyeken keresztül az oxigén felszívódik, ezek a termék teljes átmérőjének 1/10 részét teszik ki, és azonosak a teljes hosszban..

5. Fontos, hogy a csövet a készülék aljára hegesztjük, a fedélre merőlegesen. Légcsillapítót kell készíteni rajta, amelyet csavarok vagy szegecsek segítségével rögzítenek. A csappantyú furatának 6 cm -esnek kell lennie, amelyen keresztül az olaj áramlik és az üzemanyag meggyullad.

6. A felső tartály kialakítása megfelel az alsó terület összeszerelésének. A készülék falait célszerű 350 milliméteres csőből készíteni..

7. Az alját képező fémlemezben 10 cm átmérőjű nyílást kell kialakítani, amely a széléhez közelebb helyezkedik el. A cső kis részét, amelynek átmérője 11 cm, hegeszteni kell a lyuk alsó területéhez. Ez szükséges ahhoz, hogy a terméket a gázégőtérhez csatlakoztassa..

8. A hulladékolaj-csepegtető kemence felső részének fedele 600-800 fokos hőmérsékletnek felel meg, ellentétben a készülék többi részével. Ezért a munkához 6 mm vastagságú fémlemezeket kell használnia. Fontos, hogy a kürtő fedelében nyílást készítsen, amelynek egybe kell esnie a kamra alján lévő nyílással. Ezen részek között válaszfalat kell készítenie egy sűrű fémdarabból, amelyet közelebb kell elhelyezni a füstlyukhoz.

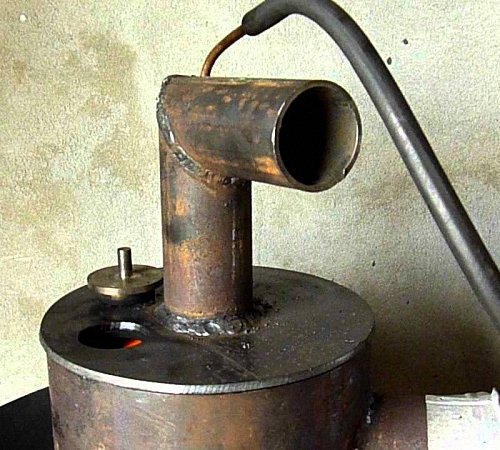

9. A fedél felső részéhez cső van rögzítve, amelyet ezután a kéményrészhez rögzítenek. Annak érdekében, hogy a szerkezet stabil és merev legyen, egy fém távtartót kell hegeszteni cső formájában a kamrák között, amelynek átmérője 20-30 cm legyen.

10. A munka utolsó szakasza a kemence festése speciális eszközökkel, hőálló tulajdonságokkal rendelkező fémek feldolgozására..

Hulladék olaj palackos kemence: lépésről lépésre

A kemence működtetésének primitívnek és a működés eredményeként hozzáférhetőnek kell lennie. A tűzhely összeszerelésének másik lehetősége a régi tárgyak használata és újbóli felszerelése. A megadott esetben leírjuk a tűzhely régi hengerből történő összeszerelésének jellemzőit. A munkához 8-10 cm átmérőjű csövet kell vásárolnia, amelynek hossza 4 méter legyen.

A kérdésre: hogyan készítsünk kemencét hengerből származó hulladékolaj felhasználásával, a következő lépésenkénti utasításokat kínáljuk a munkák elvégzéséhez. Minden munkát kis területen lehet elvégezni, a lényeg az, hogy rendelkezzen a szükséges anyagokkal és eszközökkel. A telepítési folyamat a következő sorrendben történik:

1. A lábak gyártásához fém sarkot kell használnia, amelynek hossza minden résznél 20 cm legyen. Hegesztje a terméket elektromos hegesztéssel a hengerházhoz.

2. Ezután a szerkezetet függőleges helyzetbe tesszük, és a felső területen lyukat készítünk, amely megfelel a készülék kipufogó részéhez használt cső átmérőjének. Javasoljuk, hogy a vágást hegesztőgéppel vágja le, ugyanúgy, ahogy a csövet rögzítjük.

3. A csőben lyukakat kell készíteni, amelyek lehetővé teszik a levegő áthaladását, amelynek átmérője 10 cm legyen. Minden munkát darálóval végeznek. A lyukakat 1,5 méter magasságig kell kitölteni, az elején kihagyva 10 cm -t.

4. 1 méter magasságban újabb lyukat kell készíteni, amelyet egy másik radiátornak szánnak. A csövet a padlóval párhuzamosan, a készülék falára merőlegesen kell rögzíteni.

5. A kályha felső kamrájában egy kis lyukat kell készítenie az újrahasznosított olaj ellátásához.

Általánosságban elmondható, hogy sokféle módszer létezik egy házilag használt hulladékolaj -kemencére. A ballonberendezés a legkompaktabb és legpraktikusabb. Magas hatékonysági mutatókkal rendelkezik, míg gyártása nem igényel nagy ráfordításokat..

A kemence telepítésének és működésének jellemzői

A sütő felszerelésére szolgáló helynek vízszintesnek kell lennie. A garázs vagy a műhely padlója betonozható, különben téglafalat kell készíteni. A fal és a tűzhely közötti távolságnak legalább egy méternek kell lennie, ha a felület gyúlékony termékekkel van borítva. Az olajellátó nyílást praktikus helyen kell elhelyezni a későbbi használatra..

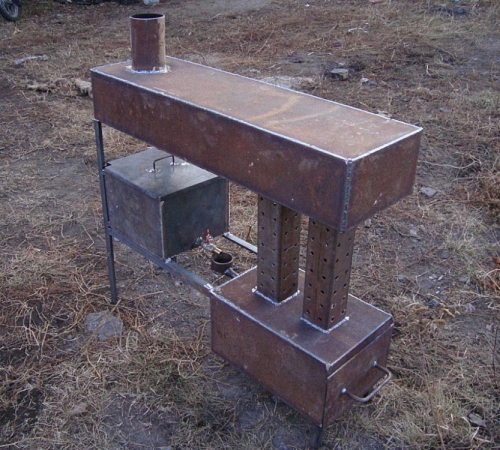

Különböző erőforrásokban láthat egy hulladékolaj -kemence fotóját, amely a szerkezet összeszerelésének különböző technológiáit jelzi. A kéményt megfelelően kell felszerelni a készülékbe, például a jó huzat kialakítása érdekében a cső hosszának legalább 4 méternek kell lennie. Kívülről a csövet szigetelni kell, hogy elkerüljék a savak kondenzátumát, ami tönkreteszi a mechanizmust. A hengerből való edzéshez szükséges tűzhely nagyon praktikus, különösen tisztításkor.

A fűtőberendezés ásványi vagy szintetikus olajjal működhet. Az üzemanyagot körülbelül félig kell feltölteni, hogy szabad terület maradjon a gőzök képződéséhez. Az olaj feltöltése után fontos, hogy kissé nyitva hagyja a gázkart, hogy az olaj oxigénnel teljen a hatékony égéshez. Javasoljuk, hogy a tűzhelyet gyufák segítségével gyújtsa meg, amelyeket az olaj felületére engednek le. Miután az olaj égni kezd, kissé le kell zárni a fedelet, majd a segítségével szabályozni kell a kamra oxigénellátását.

Fontos tudni! Nem ajánlott benzint, petróleumot vagy más, könnyen gyúlékony anyagot önteni használt olajjal vagy más konstrukciójú vízkályhába..

Hogyan javítható a sütő hatékonysága?

A kályhák tökéletesek garázs vagy kis műhely fűtésére. Azonban az emberek állandó mozgásával rendelkező épületben nem ajánlott ilyen szerkezetet felszerelni. A kályha fűtött felülete oxigént szív fel, ami káros az emberi légutakra. Ha egy ilyen készüléket lakóépülethez kíván felszerelni, akkor azt külön helyiségben kell elhelyezni. A fűtési technológiának pedig vízbázisúnak kell lennie, hogy elkerülje a káros gőzök felszabadulását..

A hatékonyság növelésének vízbázisú módja egy lezárt folyadéktartály kialakítása, amely a felső kamra felett található. Ehhez a tartályhoz szerelvények vannak a vízellátáshoz és -elvezetéshez. Különböző szinteken helyezkednek el, hogy a különböző területek fűtését biztosítsák..

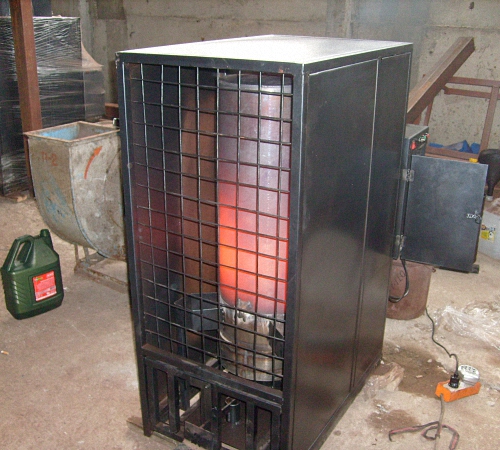

Egy másik lehetőség a kemence termelékenységének növelésére a levegő bizonyos konvekciója. Ezt a felső kamrához közelebb elhelyezett ventilátor segítségével lehet megtenni. Lehűti a kamrát, és egyidejűleg felmelegíti az épületet úgy, hogy meleg levegőt szív be a tűzhelyből. Ez meghosszabbítja a kályha élettartamát a bányászat során..

A készülék üzemeltetésével kapcsolatos biztonsági óvintézkedések

A hulladékolaj -kemence kialakítása tűzveszélyes fűtési rendszer. A készülék működése során ismernie kell és be kell tartania bizonyos szabályokat:

1. A pálya beszerelése előtt ellenőrizni kell a működőképességét, mielőtt minden gyúlékony anyagot és anyagot eltávolítana.

2. A sütő működése közben nem tanácsos olajat hozzáadni..

3. Javasoljuk, hogy a készülék lehűlése után töltse fel az üzemanyagtartályt egy kikapcsolóval..

4. Ne hagyja a tűzhely közelében olyan anyagokat, termékeket és egyéb tárgyakat, amelyek könnyen meggyulladhatnak.

5. Szüntesse meg a tűzhelyre eső anyagok lehetőségét.

Ha betart minden utasítást és utasítást, akkor garantálja a készülék biztonságos használatát. A legjobb, ha egy ilyen kályhát olyan kis helyekre szerel össze, ahol nagy mennyiségű használt olaj van, például autószerelő műhelyekben. Ez a lehetőség nagyon gazdaságos, mivel lehetővé teszi, hogy szabad erőforrásokat használjon az épület fűtésére. Ezenkívül felszerelhet egy fémlemezt, amelyen könnyű lesz vizet vagy ételt melegíteni.

Javasoljuk, hogy nézze meg a készülék összeszerelési technológiáját a hulladékolaj -sütőről szóló videóban. A munka során be kell tartania egy bizonyos sorrendet a biztonsági előírásoknak megfelelően. Ez gazdaságos és praktikus sütőt hoz létre működés közben..
