Hogyan javítható a szellőzés otthonában

A tiszta levegő elengedhetetlen a kényelmes tartózkodáshoz és a jóléthez. De gyakran ez nem elég, és itt fontos szerepet játszanak az olyan paraméterek, mint a páratartalma és a hőmérséklete. Így e három elem kölcsönhatása minőségi feltételeket biztosít, mert ha legalább egy elemet eltávolít ebből a csomagból, a kényelem szóba sem jöhet. Ezért olyan fontos, hogy helyesen válasszuk ki a szellőzőrendszert, amely felelős a szennyeződésekkel telített levegő tiszta és stabil kiáramlásáért. Ez a projekt magában foglalja a légcsere típusának megválasztását, a berendezés helyét és telepítését. A cikkben megvizsgáljuk, hogyan lehet saját kezével javítani a ház szellőzését..

Tartalom:

A lakóépületek szellőztető rendszereinek típusai

Többféle formában kerül bemutatásra:

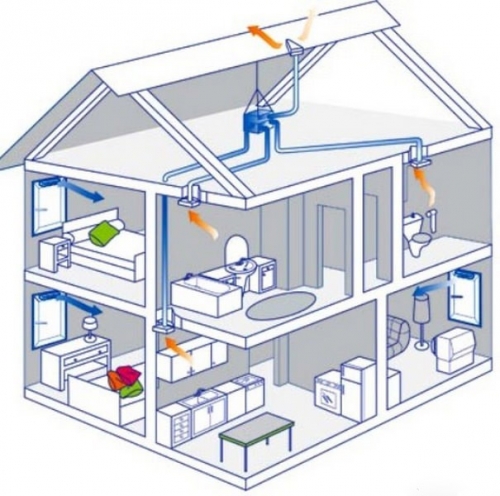

Természetes szellőzés otthon, ahol a keringés berendezések telepítése nélkül zajlik. Ebben az esetben a meleg levegőt a hideg levegő kiszorítja a nyitott ablakokon vagy a szellőzőcsatornán keresztül..
Mechanikus szellőzés. Ez a típus magában foglalja a ventilátorok, fűtőberendezések, elektromos motorok stb. Ez a rendszer viszont a következő alfajokra oszlik:

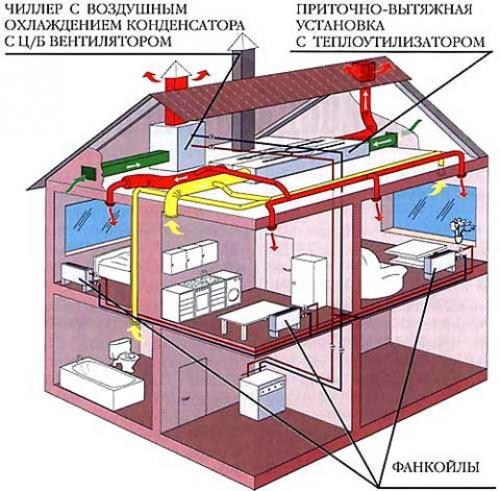

Teljes mikroklíma szabályozás szellőző és légkondicionáló rendszerek kombinálásával valósul meg. Ez a technika független lehet egymástól, ebben az esetben a háztartási légkondicionáló telepítését végzik. A bonyolultabb berendezések hűtőberendezésből és szellőzőberendezésből állnak, amelyeket például műszaki padlóra, loggiára vagy tetőtérre szerelnek fel. Egy ilyen rendszer automatikusan fenntartja az egyes helyiségekben beállított hőmérsékletet és páratartalmat..

Miért van szükség a be- és elszívásra a házban

Faházakban, rönkházakban a szellőzés természetes módon történik. És ha a nyaraló tűzhellyel vagy kandallóval is fel van szerelve, akkor a levegő kiáramlása a kéményeken keresztül történik. Nagy jelentőséggel bírnak az ablakok is, ahol a fa keretek segítik a légcserét..
A vidéki házak építéséhez használt ilyen anyag nemcsak természetes szellőzést biztosít, hanem kényelmes mikroklímát is fenntart. Tehát nyáron a faházakban hűvös, télen pedig tökéletesen megtartják a fűtőberendezésekből származó hőt..
De a haladás korában a vasbetonból és műanyag ablakokból készült házak egyrészt megvédik az utcai zajtól és a szmogtól, másrészt egyfajta kapszulát hoznak létre, ahol a szellőzés szinte teljesen hiányzik..
A szabványos szellőzőcsatorna nem képes megbirkózni a céljával, ezért kellemetlen szagok, páralecsapódás és mocsok maradnak a helyiségekben. Végül is munkájának eredménye sok változótól függ. Az olyan tényezők, mint a szél iránya és sebessége, valamint a külső hőmérséklet határozzák meg a szellőzés minőségét. És nyíló ajtók vagy ablakok – por, gázos levegő kerül a helyiségekbe, és huzat keletkezik.

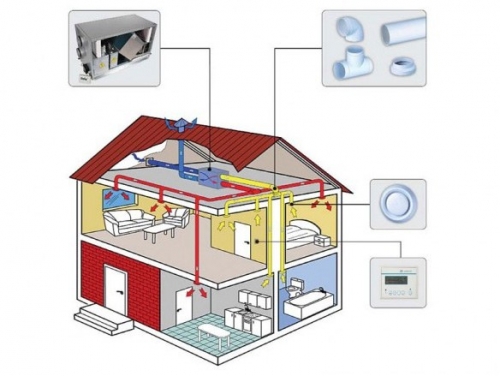

Ezért egyre több szellőztető berendezést telepítenek, amelyek bizonyos nyomást hoznak létre a légtömegek mozgatására. Természetesen gondoskodni kell a telepítéséről még a ház tervezési szakaszában is. A megfelelő teljesítményszámítás és a rendszer egyes alkotóelemeinek helyes elosztása nemcsak az állandó légáramlást biztosítja, hanem előzetesen tisztítja, melegíti vagy hűti.

Egy ilyen rendszer szedés típusú lehet, azaz különálló komponensekből állhat. Képes bármilyen méretű helyiséget szellőztetni, a standard lakástól az egész emeletes épületig. De a telepítés nehézségekkel jár, és nem nélkülözheti szakemberek nélkül..
Van egy monoblokk változat is, ahol minden alkatrész a tokban található, ami jelentősen csökkenti a működő berendezés zajszintjét. Ezenkívül az alkatrészek gyűjtése, hibakeresése, tesztelése a gyárban történik, ezáltal a maximális hatékonyság elérése. A telepítés csak néhány órát vesz igénybe, és nem igényel sok fogyóeszközt.

Az otthoni szellőzőrendszer kiszámítása

Az alábbiakban bemutatjuk a fő mutatókat és néhány további tényezőt, amelyek meghatározóak a szellőzőrendszer kialakításában..

Teljesítmény. Ez a paraméter határozza meg a berendezés azon képességét, hogy óránként bizonyos mennyiségű levegőt engedjen át. Ennek az értéknek a képlete így néz ki:

L = nˣSˣH

L – termelékenység;

n – levegő arány – hányszor 1 óra alatt teljesen megváltozik a helyiség levegője. A lakóépületekben ez az intézkedés 1-2, nem lakossági-2-3;

S a szoba területe (m²);

H – mennyezet magassága.

Példa: 70 m² alapterületű, 2,5 m -es mennyezetmagasságú lakás, ahol a légcsere van ≈ 2, majd L (ventilátor teljesítmény) = 70ˣ2.5ˣ2 = 350 m³ / h.

Fűtő teljesítmény. Az utcáról vett levegő fűtését fűtőberendezés végzi, ennek az eszköznek a szükséges teljesítményét a következő képlet segítségével lehet meghatározni:

P = Lˣ∆Т / 3

Р – a fűtőtest teljesítménye;

L – ventilátor teljesítmény;

∆Т – hőmérsékletkülönbség, például a külső hőmérséklet – 28 °, és + 18 ° -ra kell felmelegíteni, így a különbség 46 ° lesz.

Példa: P = 350ˣ46 / 3 = 5,366 (W) vagy ≈ 5 kW – berendezés teljesítménye.

Elosztó rács. Egy olyan paraméter, mint a rács területe is fontos. A számítási képlet a következő:

S = L / t /υ

S az elosztó rács területe;

t – idő, óra (3600 másodperc);

υ – az a sebesség, amellyel a levegő áthalad a rácson. Itt alapértelmezés szerint 2 m / s -ot veszünk fel, magasabb mutatóval sípszó hallható.

Példa: S = 350/3600/2 = 0,048 m², az elosztó rács méretét a kiválasztás határozza meg. Ebben az esetben kiderült – 300×150 cm.

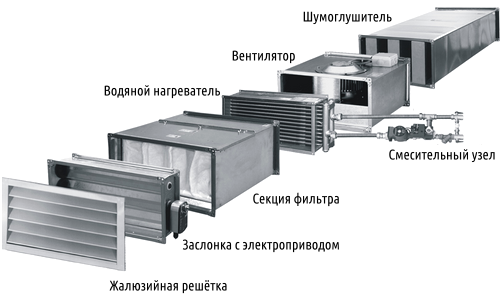

A szellőzőrendszer fő elemei

Rács. Fő feladata, hogy megakadályozza az idegen részecskék bejutását a szellőzőrendszerbe. A rács típusát a csatorna keresztmetszetétől függően választják ki.
Levegő szelep csillapítóként működik, megakadályozva a külső levegő áramlását a rendszerbe kikapcsolás után. A leggyakoribb szelepek a következők:

Szűrő. Ezt az alkatrészt a befújt levegő különböző típusú szennyeződésekből való tisztítására használják. A 10 mikronnál nagyobb részecskék visszatartásához úgynevezett durva szűrőt kell felszerelni, de ezenkívül finom szűrőt (legfeljebb 1 mikron) és ultrafinom szűrőt (legfeljebb 0,1 mikron) is felszerelhet. A szűrőt havonta egyszer meg kell tisztítani. Megtudhatja, hogy szükség van -e tisztításra, ha olyan nyomásérzékelőt telepít, amely érzékeli a nyomás szintjét a szűrő be- és kimenetén. A növekvő nyomáskülönbség szennyezett szűrőelemet jelez..
Táp- és kipufogó egység. Ez a szellőzőberendezés lehet víz, gőz vagy elektromos. Általában csak a ház építése után gondolnak a telepítésre, ezért előnyben részesítik az elektromos árammal működő berendezéseket. Itt azonban érdemes megjegyezni, hogy a 100 m2 -nél nagyobb területű helyiségekben ésszerű vízmelegítőt használni, mivel a hálózatról működő berendezések sokkal drágábbak lesznek működés közben.

Gőzfűtés főleg ipari épületekbe, termelőcsarnokokba telepítve. Bár nagy teljesítményű, gőzfejlesztő eszközök szükségesek zavartalan működéséhez..
Ventilátor és hangtompító. Bármely szellőztető rendszer fő összetevőjét két kritérium szerint választják ki – teljesítmény és nyomás. Tervezésük szerint ezek:

Tanács: nincsenek teljesen csendes ventilátorok, ezért itt gondoskodni kell egy hangtompító beszereléséről. A burkolat hangszigetelő anyagokkal, például ásványgyapottal vagy üvegszállal csökkenti a zajszintet..

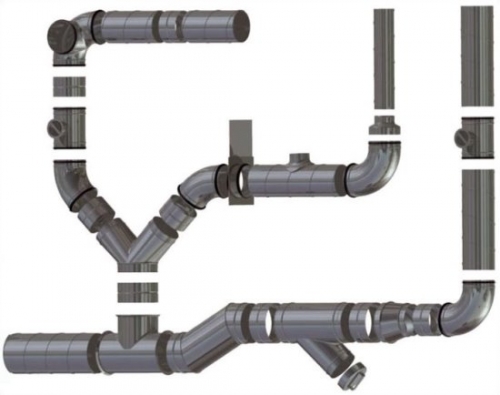

Légcsatornák. A hálózat létrehozásához légcsatornákat használnak, valamint a következő alkatrészeket: adapterek, pólók, fordulatok. A szakasz méretét az áthaladó levegő mennyiségétől és sebességétől függően kell kiszámítani. Az acél légcsatornák kerek és négyzet keresztmetszetűek, a rugalmasak többrétegű fóliából készülnek. A sima felületű kerek légcsatornák rendelkeznek a legkisebb ellenállással, a téglalap alakúaknál kissé többet, és a rugalmas légcsatornák rendelkeznek a legnagyobb paraméterrel. Éppen ezért nem ajánlott őket kiterjesztett területekre telepíteni. De néha ezek használata az egyetlen kiút, különösen, ha kis területen fordulnak. Emiatt a fő légcsatornák acélból készülnek, az ágak pedig rugalmasak.

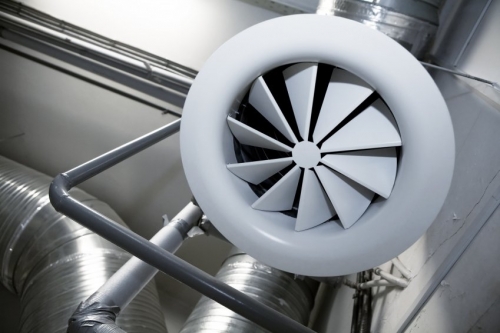

Diffúzorok. Az anemosztátok felelősek a légáramok egyenletes eloszlásáért a helyiségben. Ezek négyzet alakú vagy kerek rácsok, amelyeket a mennyezethez vagy a falakhoz rögzítenek. Segítségükkel szabályozható a tiszta levegő nyomása és iránya.
Automatizálás. A standard vezérlés csak egyszerű műveletek elvégzését teszi lehetővé a szellőztető rendszer be- és kikapcsolásához. A komplex változat kibővített funkcionalitással rendelkezik, például a külső levegő hőmérsékletét automatikusan felügyeli, amikor leesik, a speciális érzékelők jelet küldenek, és a szabályozó növeli a fűtés teljesítményét. Az automatikus rendszer különféle érzékelőkkel (termosztátok, hidrosztaták, nyomásérzékelők) van felszerelve, amelyek meghatározzák a szűrő szennyezettségének mértékét, figyelik a légszelepet, ha szükséges, akkor zárva lesz, és így tovább..

A befúvó és elszívó szellőzés telepítésének alapelvei

Természetesen a rendszer tervezését és későbbi telepítését szakemberekre kell bízni, akik ismerik a munka minden finomságát, mind a berendezéseket, mind a telepítést. Valóban, a számítások során nemcsak a ház (nyaraló) teljes területe fontos, hanem a helyiségek konfigurációja és rendeltetése is; az élő emberek, állatok száma; a háztartási készülékek jelenléte, valamint az épület földrajzi elhelyezkedése és a terület éghajlati jellemzői.
A légkezelő egységet úgy kell elhelyezni, hogy szabadon hozzáférhessen hozzá szűrőcsere, diagnosztika vagy esetleges javítások céljából..
A rendszer telepítését a munka befejezése előtt el kell kezdeni, mivel itt 125-200 cm átmérőjű munkafuratokat kell készíteni a falakba vagy a mennyezetbe..

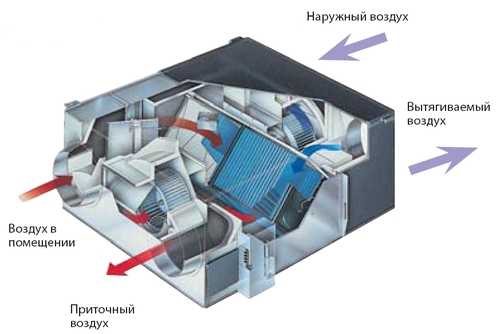

A rendszerblokkba épített rekuperátorral jelentősen megtakaríthatja a hőenergiát. Az eltávolított légáramlás, amely áthalad a hőcserélőn, “leadja” a hőt (akár 85%-ig) a befúvó levegőnek, és a teljesen lehűlt levegőt eltávolítják a helyiségből. Ez az eszköz lehet akkumulátoros, forgó vagy lemez típusú.

A rekuperátoros berendezés meglehetősen drága, és a légcsatornák kétszeres növelését igényli. Ezért telepítésük kis területen lévő házakba nem racionális..
A szellőztető egység teljesítményének növekedése a teljesítmény, a zajszint, az energiafogyasztás és az üzemeltetési költségek növekedését vonja maga után.

Hogyan lehet szellőztetni egy házban rekuperátorral és rugalmas légcsatornákkal

A munkát szükségszerűen egy diagrammal kell kezdeni, amelyen a belépési / kilépési pontokat, a légcsatornák áthaladását határozzák meg.
A falak (mennyezet) vastagságának mérése után a kívánt átmérőjű lyukakat kivágják. Az elágazó cső felszerelése előtt egy visszacsapó szelepet helyeznek be, megakadályozva az apró részecskék, por, esőcseppek bejutását.
Rögzítse tiplikkel vagy csavarokkal, a felülettől függően, ne feledkezzen meg a karbantartáshoz való hozzáférésről sem.
Csatlakoztassa a légcsatornát a rendszeregységhez fémbilincsekkel. A légcsatornák szigetelése segít elkerülni a kondenzátum képződését, és jelentősen növeli a hatékonyság értékét.
A légcsatornákat speciális rögzítőelemekkel rögzítik a mennyezethez. Húzza meg enyhén a rugalmas csöveket, hogy ne csökkentse keresztmetszetüket.

A felesleges hosszúságot késsel vagy ollóval vágják le a fémhez.
A csatorna szabad vége csatlakozik az elágazócsőhöz.
Az ellátócsatornákat az elkészült séma szerint vezetik át a helyiségeken. Itt különféle szerelvényeket használnak: könyök, tengelykapcsoló, póló és így tovább..
Az ellátórendszer elágazó csövét ugyanúgy kell felszerelni, mint a kipufogórendszert, de jelentős távolságot kell tartani közöttük. Ezzel elkerülhető a frissen eltávolított levegő visszaszerzése. Visszacsapó szelep van felszerelve.
A sor volt, hogy elváljon a kipufogócsatorna. Javasoljuk, hogy a be- és elszívott levegőt egy helyiségben helyezze el a szemközti sarkokban..
A csatlakozók helyességét ellenőrzik. Ezután a központ telepítve van, és a rácsok fel vannak szerelve..

A befúvó és elszívó szellőzés nagy hatékonyságot mutat, és ideális magánházakba, nyaralókba történő beépítéshez. A légcsere pontos szabályozása adott paraméterekkel lehetővé teszi az optimális mikroklíma elérését minden szobában. Az automatika és a vezérlőpult pedig biztosítja a maximális kényelmet. A kiváló minőségű szellőzés fő összetevői a berendezés műszaki szabványainak megfelelő kiszámítása és helyes elhelyezése..
