Kettős áramkörű gázkazán felszerelése – ajánlások, utasítások

Manapság a gázkazánokat és a vízmelegítőket mindenhol vízmelegítésre és házak fűtésére használják. A fűtéshez és a melegvíz-ellátáshoz többnyire külön egykörös kazánokat vagy egy egykörös kazánt és közvetett fűtési kazánt használnak, ami bizonyos kényelmetlenségeket okoz az elhelyezésükben. Ezért az alacsony melegvíz-fogyasztású házakban és lakásokban egyre népszerűbb a kettős körű gázkazánok beépítése, amelyek kombinálják a vízmelegítést, mind a háztartási igények, mind a fűtés szempontjából. A gázkazánok telepítése számos nehézséggel jár, amelyek nagyobb mértékben kapcsolódnak a kazánokra vonatkozó normák és követelmények betartásához, mint a telepítésük folyamatához..

A kettős körű kazán berendezése

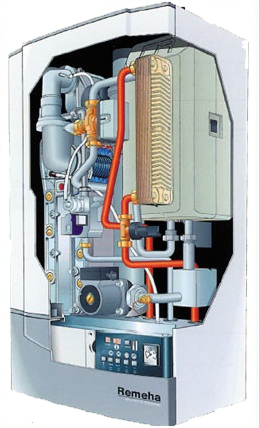

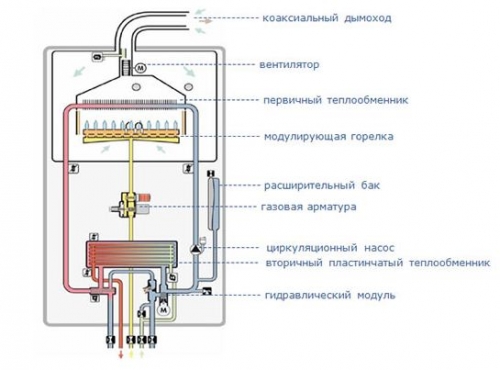

A kettős áramkörű gázkazánok felépítése természeténél fogva hasonló a hagyományos egykörös kialakításhoz, ahol a gázégő fűt egy hűtőfolyadékkal ellátott hőcserélőt. A fő különbség a kettős áramkörű kazánok azon képessége, hogy egyidejűleg melegítsenek vizet a ház fűtésére és a háztartási igényekre. Ez a fűtés és a melegvízellátás csöveinek együttes elhelyezésével érhető el a hőcserélőben..

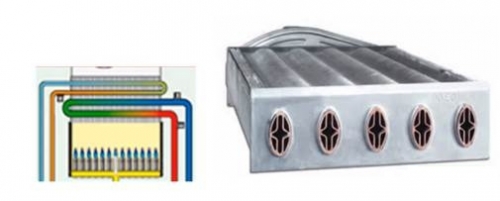

Első pillantásra a kettős körű kazán hőcserélője hagyományos tekercs, hűtőráccsal. De meg kell jegyezni, hogy a kettős körű kazán tekercsje leggyakrabban 2 az 1-es csövek kombinációja. A főcső belsejében, amelyen keresztül a fűtési víz folyik, van egy másik a melegvíz-ellátáshoz. Ugyanakkor meg kell jegyezni még egy nagyon fontos pontot. Az ilyen kettős hőcserélőben lévő víz minden körben ellentétes irányban kering. Ezt kifejezetten a hőátadás javítására tették, és ezt figyelembe kell venni a vízellátó és fűtési rendszer tervezésekor és kétkörös kazánhoz való csatlakoztatásakor.

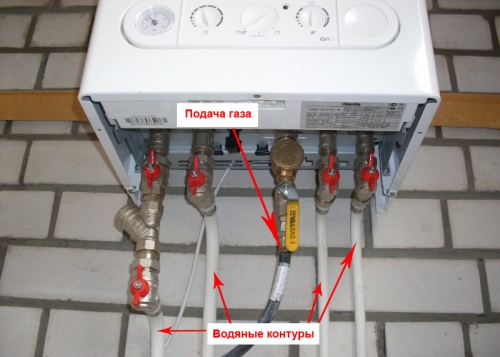

Egyszerre két fűtőkör jelenléte befolyásolta a csatlakoztatott csövek számát. Ellentétben az egykörös áramkörrel, ahol csak három cső vezette be és ürítette ki a vizet, és egy gázt. A kétkörös kazánban öt ilyen cső található. A kettős körű gázkazánt ábrázoló diagramon a következők láthatók (jobbról balra):

cső bejövő hőhordozóval a fűtéshez;
melegvízellátó cső;
gázellátó cső;
egy cső melegvízzel a vízellátáshoz;
kimenő fűtőközeg cső.

Fontos! Mielőtt a fenti sémát használja a saját kazán csatlakoztatásakor, olvassa el figyelmesen a kézikönyvet. Lehetséges, hogy a kazán csatlakoztatása kissé más módon történik. Például mindkét ellátócső a jobb oldalon, és mindkét kimenő cső a bal oldalon található.

Érdemes megjegyezni azt is, hogy ma a piacon kétkörös gázkazán található, falra szerelt és padlóra állítható. A telepítési mód mellett a különbség közöttük az, hogy a padlóra állításhoz kötelező egy külön helyiség-a kazánház, míg a falra szerelt-a konyhába vagy a kazán számára fenntartott helyre. Hol és hogyan kell telepíteni a gázfűtéses kazánokat, tovább fogjuk vizsgálni.

A gázkazánok felszerelésére vonatkozó szabványok és követelmények

Azonnal le kell foglalni, hogy csak erre a tevékenységre engedéllyel és engedéllyel rendelkező szakosodott szervezetek vehetnek részt kétkörös gázkazán telepítésében és csatlakoztatásában. Az önszerelés és a csatlakozás meglehetősen magas bírságokkal jár. Ennek ellenére a kazán csatlakoztatásának előkészítésével és a szükséges engedélyek megszerzésével kapcsolatos bizonyos munkákat önállóan kell elvégezni.

Az alábbi ajánlások és szabályok kivonatok a fő szabályozási dokumentumokból, mint például az SNiP 42-01-2002 “Gázelosztó rendszerek”, valamint az SNiP II-35-76 “Kazánművek”, az autonóm rendszerek tervezésére vonatkozó szabályzat hőellátó rendszerek SP-41-104 -2000. Ezek a szabályozási dokumentumok részletesen leírják, mit lehet és mit nem szabad tenni gázberendezések telepítésekor. Megfontoljuk a gázkazánok telepítésének legfontosabb legfontosabb követelményeit..

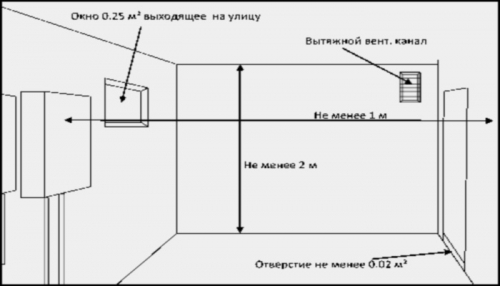

1. A helyiségnek, ahol a gázkazánt szerelik, legalább 4 m2 -esnek kell lennie, és legalább 2,5 m -es mennyezetet kell tartalmaznia;

2. A helyiség ajtajának legalább 80 cm szélesnek kell lennie;

3. A helyiségnek ablaknyílással kell rendelkeznie. Az ablak méretét a következő követelmények alapján számítják ki – 10 m2 területre 0,3 m2 területű ablak;

4. Az állandó gázégés biztosítása érdekében feltétlenül szükség van kiváló minőségű szellőzésre a helyiségben. A furatfelületnek 8 cm2 -nek kell lennie 1 kW kazán teljesítmény mellett. Ez vonatkozik a zárt égéstérrel rendelkező kazánokra is, amelyekhez koaxiális füstcsöveket használnak, amelyek egyesítik az égéstermékek eltávolításának és a kazán levegőellátásának funkcióit;

5. A kémény átmérőjét a kazán teljesítményének megfelelően választják ki, és egy speciális képlet segítségével számítják ki. Általában a 30 kW és 40 kW közötti kazánokat használják leggyakrabban a ház fűtésére. Ennek megfelelően 130 mm és 170 mm átmérőjű kémények vannak felszerelve;

6. A kémény felső végének 50 cm -rel ki kell nyúlnia a tető gerince fölé Ha koaxiális kéményt használ, akkor annak kimeneti vége legalább 20 cm -rel ki kell nyúlnia a légbeömlő nyílásból;

7. A ház gázvezetékének fémcsövekből kell készülnie. De a kazán fővezetékhez való csatlakoztatásához rugalmas hullámos csövek használhatók;

8. A kazánt speciális automatikus túláram- és hővédelemmel kell felszerelni;

9. A kazánnal ellátott helyiséget gázelemzővel kell felszerelni;

10. Gázkazánok beépítése az alagsorba csak magánházaknál engedélyezett. Lakóépületek esetében a gázkazánok felszerelése csak a konyhában vagy a kazánház számára kifejezetten kijelölt helyiségekben megengedett;

11. Minden kazánt el kell látni gázmérővel;

12. A helyiségnek hidegvíz -vezetékkel kell rendelkeznie;

13. A helyiségben, ahol a kazánt szerelik, a falakat ki kell egyenlíteni és vakolni kell;

14. A kazánokat nem szabad éghető felületekre, folyosókra, fürdőszobába, kollégiumba, erkélyre, ablakok és szellőzők nélküli helyiségekbe, lakóházak pincéjébe szerelni;

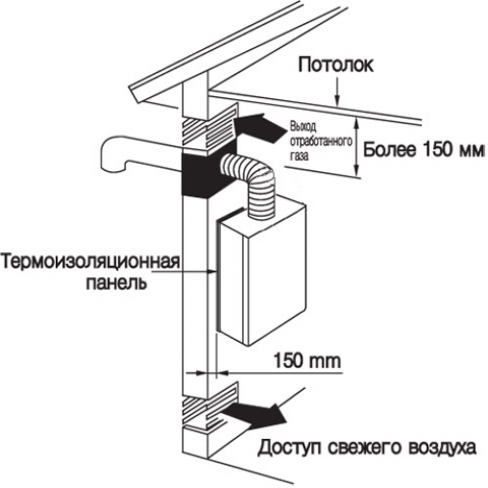

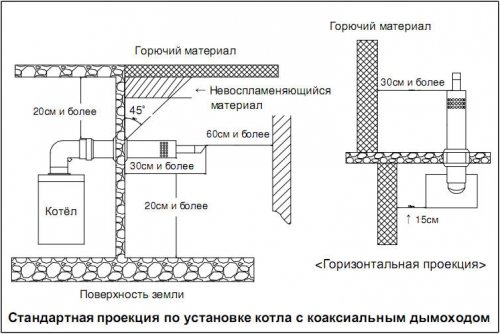

15. A kazánt a faltól legalább 15 cm -re kell elhelyezni. A kémény felső szélétől legalább 20 cm távolságra kell lennie a mennyezetig. A kémény külső részének 30 cm -rel ki kell emelkednie a ház falából. A falra szerelt kazán beépítési magasságának 0,8 – 1 -nek kell lennie m-re a padlótól, és a fal és a kazán közé hőszigetelő panelt kell elhelyezni.

Fontos! Ha kétkörös kazán zárt égéstérrel, akkor az ablakok jelenléte a helyiségben opcionális.

Ezeket az egyszerű szabályokat betartva könnyen engedélyt kaphat egy kettős körű kazán otthoni telepítésére. Természetesen az SNiP részletesebb megismerése nem lesz felesleges, mivel a fenti szabályok általánosak, és minden egyes esetre bizonyos korlátozások lehetségesek..

A létesítmény koordinálása a hatóságokban

Kettős áramkörű kazánok telepítésekor az SNiP-eknek való megfelelés csak egy kis része a problémának, amellyel szembe kell néznie. A legtöbb időbe telik a szükséges engedélyek beszerzése és a telepítésről való megállapodás. Az engedély megszerzéséhez a következőket kell tennie:

1. Egy magánház vagy lakásnak a városi gázellátáshoz való csatlakoztatásához meg kell szerezni a csatlakozás technikai feltételeit. Ehhez nyilatkozatot írunk a városi gázszolgálatnak. Az alkalmazásban feltétlenül meg kell adni az óránként elfogyasztott gáz becsült mennyiségét. A jelentkezés feldolgozása 1-2 hetet vesz igénybe. Ezt követően megadja a műszaki telepítési feltételeket.

2. Miután megkapta a műszaki előírásokat, szükség van egy gázellátási projekt kidolgozására. Valójában ez a kazán telepítésének diagramja, a gázvezeték lefektetése és a csatlakozási pontok. Egy magánházban ez magában foglalja a gázkommunikáció telepítési tervét is. A projektet egy speciális irodában fejlesztik ki tervezőmérnökök, akik engedélyt kaptak a gázkommunikáció tervezésére. A tervezést végző vállalatok elérhetőségei könnyen megtalálhatók a Gorgazban.

3. A projekt létrehozása és felülvizsgálata után elküldik a Gorgaznak vagy más illetékes szerviznek (Raigaz, Oblgaz, Mingaz). A projekt jóváhagyása 1 héttől 3 hónapig tarthat. A jóváhagyási időszak a projekt összetettségétől függ. A projekttel együtt számos kapcsolódó dokumentumot is be kell nyújtani:

kazán adatlap;
a működésére vonatkozó utasítások;
tanúsítvány a műszaki és egészségügyi követelményeknek való megfelelésről;
a vizsgálat következtetései a kazán minden szükséges követelménynek való megfeleléséről.

Ezeket a dokumentumokat a gyártó mellékeli a kazánhoz, ezért a kazán megvásárlásakor fontos ellenőrizni a rendelkezésre állást..

Természetesen lehetséges a projekt elutasítása. Ebben az esetben hivatalos dokumentumot kell kapnia az elutasításról és az elutasítás okairól, valamint a projekt szerkesztésének listájáról. A javítások elvégzése és a jóváhagyásra való újbóli benyújtása után engedélyt kap a kazán telepítésére.

Kétkörös gázkazán telepítése

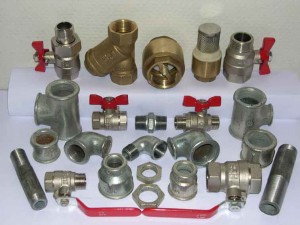

Miután eldöntötte a kettős körű gázkazán telepítésének helyét, valamint az összes kommunikációt a melegvíz-ellátásból (melegvíz-ellátás) és a fűtésből hozta, folytathatja a kazán telepítését. Azonnal le kell foglalni, hogy függetlenül attól, hogy falra szerelt vagy padlóra állított kazánról van szó, ugyanazok az anyagok és alkatrészek szükségesek a telepítéshez és a csövekhez. Az alábbiakban egy általános lista látható, hogy mire lesz szükség a megbízható működéshez:

Golyós szelepek;
durva szűrő;
mágneses szűrő;
hálós szűrő;
gázszűrő;
meghajtók;
rugalmas hullámos tömlő;
nyomásmérő;
termosztát;
koaxiális kémény;
biztonsági szelep 3 bar.

Fontos! A kapcsolódó anyagok száma és teljessége a gázkazán bekötési rajzától függ.

Kettős áramkörű, falra szerelt gázkazán van felszerelve szinte minden megengedett helyiségben. Telepítése önállóan is elvégezhető, de a gázberendezések közvetlen csatlakoztatását olyan szakember végzi, aki rendelkezik megfelelő tanúsítvánnyal az ilyen típusú munkákhoz. A kazán önálló csatlakoztatása bírságot von maga után.

A kettős körű gázkazán csatlakoztatása a telepítés előkészítésével kezdődik. Először is ez vonatkozik a melegvíz és fűtés csöveinek ellátására, valamint a kémény és a tűzálló anyagú burkolat nyílásának előkészítésére. Amint minden készen áll, megkezdjük a kazán telepítését:

1. Az első lépés a kazán csőrendszerének öblítése, hogy eltávolítsa a rendszerből az esetleges szennyeződéseket, amelyek a kazán gyári összeszerelése során kerülhettek oda. Ezután rátesszük a korábban eltávolított dugókat.

2. A falra szerelhető kazánt a készlethez mellékelt speciális csíkokra szerelik fel. A fali kazán beépítési magasságának 0,8 – 1 m -re kell lennie a padlótól. A falon lyukakat fúrunk a deszkákhoz, és önmetsző csavarokkal rögzítjük a falhoz. A megbízhatóság érdekében az önmetsző csavarok helyett horgonyokat használhat.

Fontos! Szükséges a telepítendő deszkák horizontjának figyelemmel kísérése. A kazán helyes elhelyezése ettől függ. A legkisebb eltérés a kazán fűtési rendszerének gyors meghibásodásához vezethet..

3. Szerelje fel a kazánt a rögzítőcsíkokra. Ellenőrizzük, hogyan áll pontosan. Szükség esetén javítsa ki és javítsa ki.

4. Megkeressük a bejövő csöveket, és először gömbcsapokat csatlakoztatunk hozzájuk, majd szűrjük a durva vagy finom víztisztítást. Ez lehetővé teszi, ha szükséges, a teljes rendszer kikapcsolását a szűrők öblítéséhez és tisztításához..

5. Ezután csatlakoztassuk a golyóscsapokat a be- és kimenethez. Jelenlétük kötelező, mivel ez nagyban megkönnyíti a kazán, a melegvízellátás és a fűtési rendszer karbantartását és javítását..

6. A következő lépés a gumibetétek felszerelése. Ők kötik össze a kazánt csövekkel a melegvízellátástól a fűtésig.

Fontos! Nem érintjük a kazán gázellátó vezetékét. A mérőműszer, a szelepek beszerelését, valamint a csatlakoztatását és a nyomáspróbát a gázszolgáltató szakembere végzi, aki jogosult az ilyen jellegű munkák elvégzésére..

7. Átmegyünk a fűtési rendszer csatlakoztatására. Ha a kazánt egy régi rendszerhez csatlakoztatja, akkor először többször át kell öblíteni, hogy eltávolítsa a vízkőt és a sót..

8. A gumibetétet a kazánhoz mellékelt fűtőcsővel csatlakoztatjuk. Szükség esetén keringető szivattyút lehet felszerelni a gumibetét és a cső közé.

Fontos! Gondoskodunk arról, hogy a nyilak a csapokon, a gumibetéteken és a szűrőkön a víznek a rendszerből a kazánba történő áramlásának irányába mutassanak.

8. A fűtéshez való csatlakozás befejeződik a kazánból a kimenő cső csatlakoztatásával a fűtési rendszerhez. Ugyanakkor gondoskodunk arról, hogy a szerelvényeken a víz mozgásának iránya megfeleljen a valósnak.

9. Csatlakoztatjuk a melegvíz -ellátást. Valójában minden munka megegyezik a fűtési csatlakozóval, azzal a különbséggel, hogy durva szűrő helyett finomszűrőt vagy mágneses szűrőt kell felszerelni.

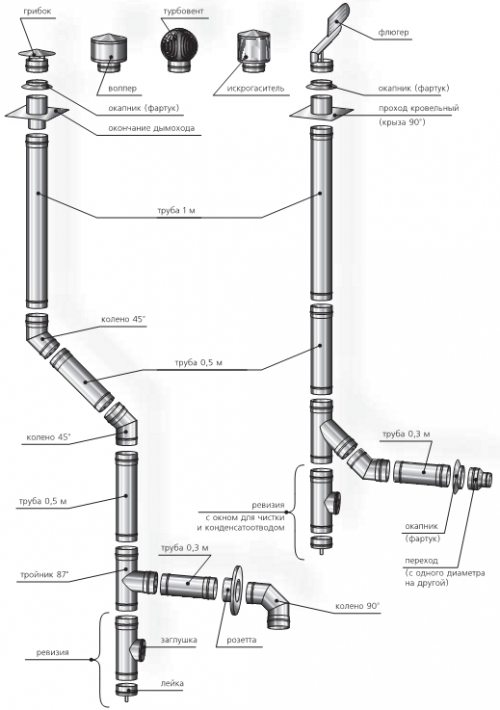

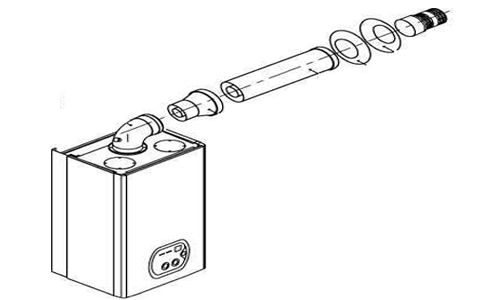

10. A kéményt a kazánhoz rögzítjük. Ehhez egy kéménycsövet helyeznek be az előzőleg előkészített lyukba, majd a könyökön keresztül csatlakoztatják a kéménycsatlakozóhoz a kazánban.

Fontos! Ha nyitott égéstérrel rendelkező kazánt vásárolt, akkor a kéménycsőnek meg kell felelnie a következő feltételeknek:

a csőnek savas környezetnek ellenálló fémből kell készülnie;
a kémény a ház gerince felett látható;
a tisztításhoz szükséges nyílást a kéménybe kell felszerelni;
maga a kémény legfeljebb három könyökből állhat;
a kémény részei a kazántól kifelé nem haladhatják meg a 25 cm -t.

A leírt módon gáz kettős körű padló kazán van felszerelve. A padlón álló kazán telepítésének főbb különbségei egy speciális helyiség kiosztása a kazán számára, ahol tűzvédelem van felszerelve a padlóra és a falakra. Ezenkívül maga a kazán nincs konzolokkal rögzítve a falhoz, de leggyakrabban a padlóhoz van rögzítve..

A kettős áramkörű kazán telepítésének befejezése után várni kell, amíg csatlakoztatják a gázvezetékhez és üzembe helyezik. A kazán telepítésének ezt a szakaszát a gázszolgáltató szakembere végzi. Meg kell jegyezni, hogy ha még soha nem végzett ilyen jellegű munkát, akkor jobb, ha segítséget kér a mesterektől. Természetesen minden munka szép fillérbe kerül, de a csatlakoztatott kazán biztonsága és megbízhatósága is nagyságrenddel magasabb lesz..
