Koaxiális kazánok felszerelése: lépésről lépésre

Az autonóm fűtés kérdéséről egyénileg döntenek. A koaxiális kéményes gázkazánok nagyon népszerűek kiváló hatékonyságuk, üzemanyag -rendelkezésre állásuk és ésszerű költségeik miatt. Az ilyen rendszer fő előnye a ház építése utáni telepítés lehetősége. A cikk tárgyalja a koaxiális kazán telepítésének módját.

Tartalom:

A berendezések beszerelését speciális cégekre lehet bízni, amelyek kulcsrakész munkát végeznek. Így megkímélve a tulajdonosokat a dokumentáció összehangolását illetékes szervezetekkel és a telepítés árnyalataival.

Ha azonban a telepítési munkákat önállóan kívánja elvégezni, akkor ismerve a gázberendezések működési elvét, és betartva az összes normát és szabályt (SNiP), minden nehézség nélkül megoldható ez a folyamat..

Egykörös koaxiális kazán

Koaxiális kazán működési elve

A hőhordozó, általában víz, belép a hőcserélőbe, ahol a gáz égése miatt a kívánt hőmérsékletre felmelegszik. A készülék 2 gyújtóval rendelkezik (fő és kiegészítő, az “alvó” üzemmód fenntartására szolgál). A gyújtás lehet kézi vagy automatikus.
A berendezés egykörös és kettős áramkörű. Az első esetben a modellek csak a fűtési rendszer csatlakoztatására szolgálnak. A kétkörös gázkészülékek nemcsak hőt biztosítanak a házban, hanem melegvizet is biztosítanak a háztartási és háztartási szükségletekhez.
Az égéstér el van szigetelve a külső hatásoktól. A légtömegek beáramlása az utcáról és a szén -dioxid (égéstermékek) kivezetése koaxiális csatornán keresztül történik. A kialakítása egy cső a csőben, nem teszi lehetővé két különböző áram keverését.

Alapvetően minden egység vezérlő- és biztonsági rendszerrel van felszerelve. Az automatizálás termosztátokból, jelzőkből, biztonsági és biztonsági szelepekből, érzékelőkből, ventilátorokból stb..

A koaxiális fűtőkazánok típusai

A kazánok nemcsak a műszaki jellemzőkben, hanem a telepítési módokban is különböznek egymástól. Ezek padlóra állíthatók és falra szerelhetők. Az utóbbi típus sokkal könnyebb, és nem foglal sok hasznos helyet..
Kompakt méret esetén a berendezés teljesítménye csökken. Telepítését üvegházak, iroda- és lakóépületek fűtésére végzik, amelyek területe legfeljebb 150-250 négyzetméter..
A padlón álló koaxiális kazán a nagy égéstér miatt nagy hatásfokú. Az ilyen modellek alkalmasak ipari épületek és nagy területek lakóépületei fűtésére és melegvízellátására..

A tokok gyártásához különféle fémeket és ötvözeteiket használják. A legnépszerűbbek az öntöttvasból és acélból készült eszközök. Az ilyen termékeket jó teljesítmény jellemzi megfizethető áron..
A réz- és sziluminkazánokat nagy megbízhatóság, hőátadás és hosszú élettartam jellemzi. Költségük azonban sok fogyasztót megakadályoz a vásárlásban.

A választás árnyalatai

A berendezések kiválasztásához jobb konzultálni szakemberekkel, nem lesz felesleges kikérni az ilyen eszközöket üzemeltető szomszédok vagy rokonok véleményét..

Érdektelenségük segít objektívebben értékelni a kazán működését, megjegyezni egy adott funkció hiányát, vagy éppen ellenkezőleg, hangsúlyozni egy széles készletet, amelynek felét nem szükséges használni.

Általában az eszközök kombinált üzemmóddal rendelkeznek – gáz és villamos energia. Vásárláskor előnyben kell részesíteni a nem illékony modelleket, különben nem lesz könnyű, ha kimegy az áram. A berendezés szünetmentes tápegységgel is felszerelhető. A modern UPS-ek teljesítménye 200-350 kW / h.

Általánosságban elmondható, hogy a terv a következő pontokból áll:

szerezzen be engedélyt a gázszolgáltatásban való szereléshez;
a projekt alapján készítsen elő helyet a berendezések és a kéményvezetékek telepítéséhez;
a kazán kiválasztása teljesítmény, méret, márka, megjelenés és egyéb paraméterek alapján.

A természetes vagy cseppfolyósított gáz fogyasztása határozza meg az egység teljesítményét. Általában minden 10 négyzetméterenként terület fogyasztása 1 kW / h. Ebből az következik, hogy egy 100 nm -es épületre. legalább 10 kW teljesítményű készülékre van szüksége. Így egy minimum 10 kW / h teljesítményű készülék 1,12 köbmétert fogyaszt. földgáz vagy 0,86 kg / óra cseppfolyósított propán-bután.

A koaxiális gázkazánok származási országa

Ami a gyártót illeti, a vezető helyeket a gyárak foglalják el Svédország és Németország. Termékeiket megbízhatóság, minőség és funkcionalitás jellemzi. A magas pozíciókat nem kevésbé magas költségek is támogatják.

Olasz kazánok stabil minőséggel rendelkezik, panaszok nélkül. A pozitív ajánlások azonban csak az ebben az országban összeállított eszközökre vonatkoznak. A kínai összeszerelés minden előnyét nullára csökkenti.

Berendezés innen Cseh Köztársaság elég igénytelen. Gyenge pontjuk azonban az elektronika, amit különösen fontos szem előtt tartani, mert hazánkra jellemző a feszültségellátás instabilitása az elektromos hálózatokban. A megoldás a stabilizátor felszerelése.
A költségvetési lehetőségek közé tartozik háztartási, koreai és kínai kazánok Termelés. Ezt a kategóriát nevezhetjük “szerencsés szünetnek”, vagyis olcsó kazánt vásárolhat, amely meglepő módon hosszú évekig tart, vagy gyakrabban meghibásodás következik be az első fűtési szezon közepén..

Koaxiális kazán telepítési követelményei

A gázkoaxiális berendezés elhelyezésének helyének kiválasztásakor meg kell felelnie a következő követelményeknek:

szellőzőrendszer és gázelemző jelenléte;

a felfüggesztett hőgenerátor beépítése során a falat nem éghető anyaggal szigetelik;
a padlómodellek felszerelését betonalapra vagy fémlemezre hajtják végre;
tilos más gázkészülékeket és elektromos berendezéseket 30 cm -nél közelebb elhelyezni a főkazánhoz.

A fenti szabályok és előírások betartásával nem csak a rendszer hatékony működésére számíthat, hanem minden családtag biztonságára is..

Figyelem: nyitott kemencével rendelkező kazán telepítésekor a követelmények szigorúbbak!

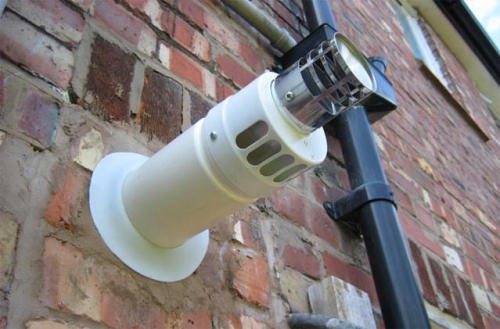

Koaxiális kémény

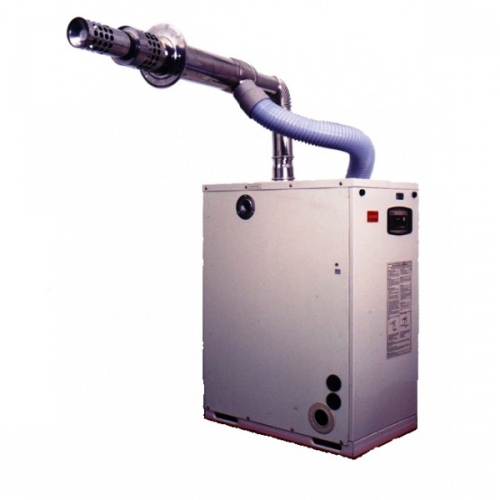

A zárt égéstérrel rendelkező kazánokat sokkal gyakrabban telepítik más típusú fűtőberendezésekhez képest. Fő előnyük abban rejlik, hogy olyan helyiségekben is felszerelhetők, amelyek nincsenek felszerelve speciális álló páraelszívókkal. A hőgenerátor működéséhez koaxiális csatornára van szükség, amelyet egy ablakon vagy a falban lévő technológiai lyukon keresztül vezetnek ki.

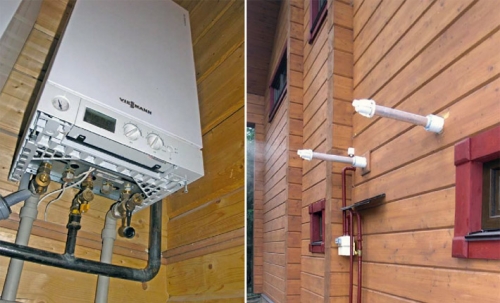

Az ilyen kialakítású berendezések felszerelhetők a padlásokra, konyhákba és pincékbe. Itt csak egy feltétel szükséges – az ablak jelenléte vagy a fal fúrásának lehetősége a kémény kijárata számára.

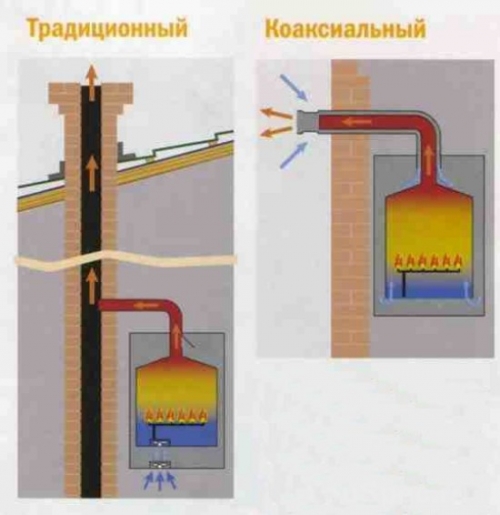

A kialakítás két különböző keresztmetszetű, egymásba illesztett csőből áll. Az égéstermékek a belső csövön keresztül távoznak. Az átmérők különbségével kapott távolságot a friss levegőtömegek beszívására használják.

A koaxiális kémény jellemzői és előnyei a következők:

a levegő beáramlása az égéstermékek egyidejű eltávolításával védelmet nyújt a szén -monoxid gázok bejutása ellen a helyiségbe;
a speciális kialakítás nem teszi lehetővé a csövek külső burkolatának felmelegítését, ami azt jelenti, hogy nem ad át hőt a falaknak, ami nem biztonságos a faépületek számára;
ez a rendszer a külső levegő részleges felmelegítésével növeli a ház egész fűtési rendszerének hatékonyságát.

A csatornákat a kazántól külön vásárolják meg, a nagy választék lehetőséget nyújt nemcsak a kívánt átmérőjű, hanem az előnyös anyagból (polimerek, kerámiák, horganyzott acél stb.) Készült termékek kiválasztására. Néha csövek vannak a gázkészülék csomagjában.

Koaxiális kazánok telepítése

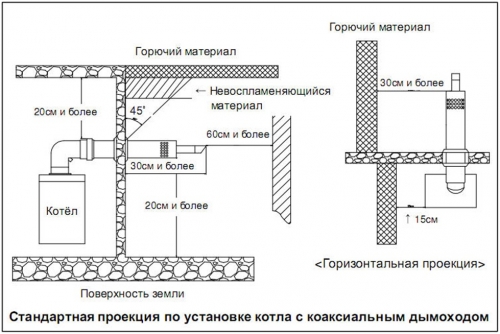

A berendezést az ablaknyílástól 60 cm -nél közelebb kell felszerelni, az ilyen szabványokat az határozza meg, hogy a kilépő szén -monoxid -gázok nem jönnek vissza. Ilyen feltételek hiányában a lehető legnagyobb távolságot használja.

Padlón álló kazán. Ez az egység vízszintes alapot igényel. Technológiai rés maradt a ház hátsó fala és az épület fala között a készülék karbantartása érdekében. Miután a készüléket a kívánt helyre helyezte, szerelje össze a koaxiális rendszert. Ezután jelölje meg a kilépési pontot a falon, legalább 1,5 m távolságra a padlótól..

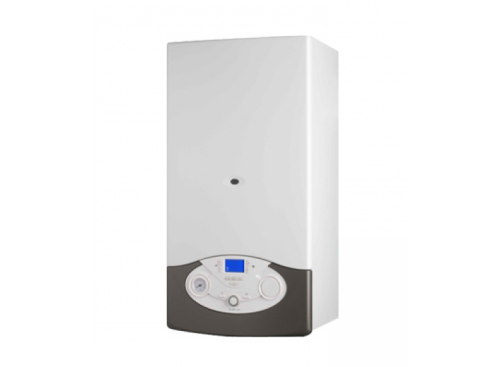

Fali kazán. Az ilyen eszközök felszerelése teherhordó vagy megerősített falra történik. Gondoljon arra a magasságra, amelyen kényelmes lesz fenntartani, az optimális paraméter 1-1,6 m. Ezen a szinten jelölje meg a rúd alatti pontokat (ez a készlet része). Ellenőrizze a vízszintességet az épület szintjével.

Helyezze a kazánt a rögzítőszalagra. Ezután össze kell szerelnie a kéményt, és meg kell határoznia, hogy hol kell lyukat fúrni a csőhöz. Itt meg kell jegyezni, hogy vízszintes csatorna kimenettel a lejtőnek legalább 3 foknak kell lennie. Ez nagyban megkönnyíti a kondenzvíz elvezetését..

Kéménylyuk

A berendezés áthelyezése vagy eltávolítása után használjon speciális fúvókával ellátott kalapácsfúrót a kívánt átmérőjű lyuk fúrásához. A csőnek szabadon át kell haladnia. A koronát a falak építésének anyagától függően választják ki (fa, tégla, betontömbök).
Nem kell aggódnia a belső és a külső miatt. Különleges dekoratív burkolatok kaphatók.

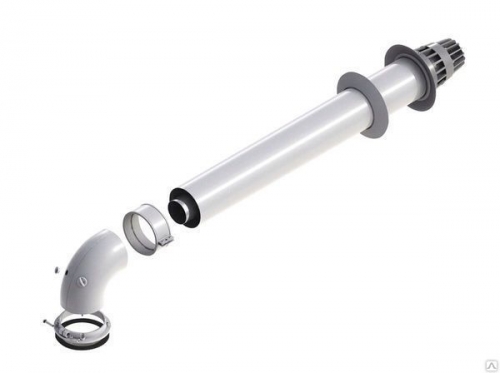

Koaxiális csövek szerelése

Minden eset meghatározza a csatorna irányát. Dönthető, függőleges és vízszintes..

Tanács: a rendszer vízszintes mozgatása csak kényszerített szellőztetés mellett lehetséges!

A függőleges irányt gyakrabban használják, ha nem lehetséges a csatorna kilépése a falon keresztül. Ebben az esetben ki kell számítani a csatorna útját a tetőn, hogy a cső ne támaszkodjon a gerendákhoz vagy a tető egyéb szerkezeti részeihez..

A kéményhez használjon gyári szerelvényeket és tartozékokat. Segítségükkel az összeszerelés és a telepítés jobb minőségű és megbízhatóbb lesz. Próbálja meg elkerülni a több kanyart és kanyart.
A lehető legegyszerűbben a csatorna alakja hatékonyabban fog működni. A csatorna meghosszabbításakor, de legfeljebb 3 m -ig speciális bilincseket használnak.

Tanács: Tilos tömítőanyagot és bármilyen más anyagot használni.

A teljes rendszer összeszerelése

A rendszer összes elemének végső összeszerelése a gázberendezés helyben történő telepítésével kezdődik. A kazán csatlakozik a gázellátáshoz. Ehhez speciális gumi tömlőt használnak. Az ízületek tömítettségét szappanos vízzel történő nedvesítéssel ellenőrzik..

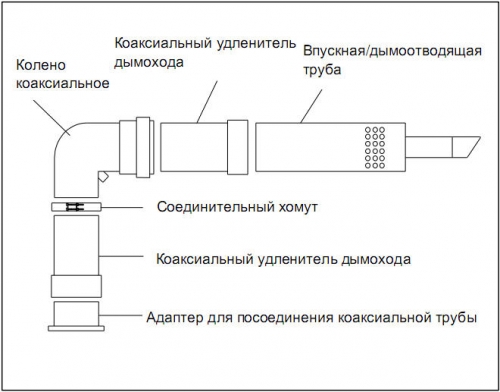

Az adaptert a cső csatlakoztatására használják a berendezéshez. Ezt követi egy függőleges kiterjesztés, egy összekötő bilincs, majd egy könyök a vízszintes csatornaforgatáshoz. Az adapter után azonnal használható.
A szükséges hosszúságú cső csatlakozik a könyökhöz, majd egy indítócsatorna. A távolságot úgy kell kiszámítani, hogy ez az elem legalább 30 cm -rel kinyúljon az utcába.
Vízszintes kimenet esetén kondenzátor kollektor szükséges. A szerkezet aljára van felszerelve.
Most már csak a kazán harangját kell csatlakoztatni a vízellátó rendszerhez.

Munkavégzés előtt felveszik a kapcsolatot a jogosult szervekkel, hogy engedélyt kérjenek a fűtőberendezések telepítésére és üzemeltetésére. A kazán és a koaxiális kémény egyszerű telepítése nem lehet félrevezető. Csak a mellékelt utasítások betartásával és az SNiP követelményeinek betartásával beszélhetünk a helyiségek fűtésének minőségéről és a lakók biztonságáról..
