Koaxiális kémény telepítése

A koaxiális kémény egy új műszaki megoldás, amely helyettesíti a szabványos kéményeket. Ennek az eszköznek az egyik jellemzője és nagy előnye, hogy a kazán kemencében történő égéshez szükséges oxigént az utcáról veszik fel, és nem a házból..

Tartalomjegyzék

Koaxiális kéménytervek

A kéményeket különböző típusú kazánokhoz használják:

• B – kémények nyitott égéstérrel rendelkező kazánokhoz;
• C – kémények zárt égésterű kazánokhoz.

A sokemeletes épületekben megtalálható a kollektív kémény egy változata, amelyhez egyedi kazánok vannak csatlakoztatva. Egy ilyen kémény kimegy a tetőre

A koaxiális kémények két helyzetben vannak felszerelve:

• függőleges;

• vízszintes.

Csak a telepítési módszer különbözik, de a kémény elve ugyanaz. Mint minden mérnöki rendszernek, ennek is vannak előnyei és hátrányai. Fontolja meg őket.

Előnyök

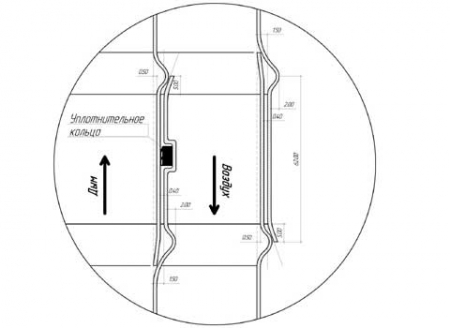

Szerkezetileg a kémény két csőből áll, az egyik a külső héj, a másik a belső héj szerepét tölti be. Az égéstermékeket – kipufogógázokat – egy kisebb átmérőjű csövön keresztül ürítik ki. A levegő az égés fenntartása érdekében a külső csövön keresztül jut be a kazán égéstérébe. Ez a rendszer kompakt és esztétikus megjelenést biztosít, és kevés helyet foglal el. A rendszer kipufogógázokkal melegíti a bejövő külső levegőt, ami növeli a kazán hatékonyságát.

A rendszer másik fontos előnye a tűzbiztonság. Amikor a füstgázokat eltávolítják, azokat levegővel hűtik le, amely belép a fűtőegység égéskamrájába, nullára csökkentve a tűzveszélyt. A kémény további szigetelése nem gyúlékony anyagokkal nem szükséges.

Hasonló kéményrendszer telepíthető különféle típusú kazánokra:

• gázon;
• folyékony üzemanyagon;
• szilárd tüzelőanyag.

A koaxiális kémény hátrányai

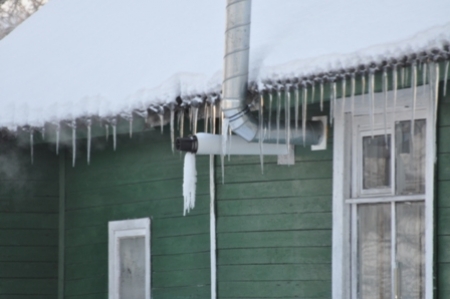

Fagyasztó. Ez valószínűleg a fő és legsúlyosabb hátrány vízszintes kémény telepítésekor..

Az orosz piacon megjelenő koaxiális kémények első modelljeit nem ilyen alacsony üzemi hőmérsékletre tervezték – -15 – -30 ° С. Az enyhébb éghajlatú országok számára tervezték. Ennek eredményeként – a kémény befagyásának lehetősége és a fűtőegység meghibásodása.

Bár nem minden szakértő ennyire kategorikus. Véleményük szerint a koaxiális kémény befagyásának fő oka a helytelen hőtechnikai számítás. Ebben az esetben a kazán hatékonysága függ a befújt levegő hőmérsékletétől. A hatékonyság növelése érdekében a tervezők csökkentették a kipufogócső átmérőjét. Ebben az esetben a füstgázok hőmérséklete a harmatpont alá süllyed, ami a kipufogócső belsejében keletkező kondenzáció növekedéséhez és fagyáshoz vezet. Ennek a tényezőnek a hatásának csökkentése érdekében növelni kell a füstgázok hőmérsékletét a cső átmérőjének növelésével. A helyesen kiválasztott koaxiális kémény nem fagyhat le.

Függőleges koaxiális kémény telepítésekor szembesülünk a kondenzátum összegyűjtésének problémájával. Mivel a probléma minden gyártó számára ismert, a függőleges telepítésre szánt koaxiális kémények modelljei kondenzvíz -elvezetővel vannak felszerelve.

A gázkazán koaxiális kéményének felszerelésére vonatkozó szabályok

Ha saját maga szerel koaxiális kéményt, olvassa el a gyártó utasításait. Ügyeljen arra, hogy tartsa be a koaxiális kémény telepítésének szabályait.

• A telepítés során csak olyan anyagokat és alkatrészeket használjon, amelyeket az állami gázfelügyeletben teszteltek; tilos bármilyen változtatást végrehajtani a kémény konfigurációjában és felépítésében.
• A telepítés során tilos olyan anyagokat használni, amelyeket nem a kémény gyártója gyártott; a szükséges kiegészítő alkatrészeket csak szervizközpontokban lehet megvásárolni.
• A kémény minden része szilárdan össze van kötve, és tesztelik a füstgázszivárgást.
• Tiltóanyagok és ragasztók használata tilos..
• Tilos csöveket rögzíteni a falvastagságban, ezen kívül kötést kell biztosítani.
• Vízszintes koaxiális kémény van felszerelve (hacsak a kazán gyártója másképp nem rendelkezik): kondenzációs kazánokhoz 2-3 ° -kal a kazán felé, klasszikus 2-3 ° -hoz kifelé, biztosítva a kondenzátum elvezetését és a kicsapódást a kazánba.
• A koaxiális kémény hossza a kazán modelljétől, a kémény útvonalának összetettségétől függ, és 1 és 7 m között mozog. (A maximális hosszúság egyenes vonalú telepítés esetén egy kazánhoz, beépített turbinával, kapacitása több mint 30 kW.).
• Tilos a koaxiális kémény talajszint alatti kimenetét a félpincés szoba ablakgödrébe szerelni.
• Ne feledje, hogy a kémény működése során bekövetkező meghibásodásokért és balesetekért a szerelő felelős..

Egy koaxiális kémény szerelési rajza

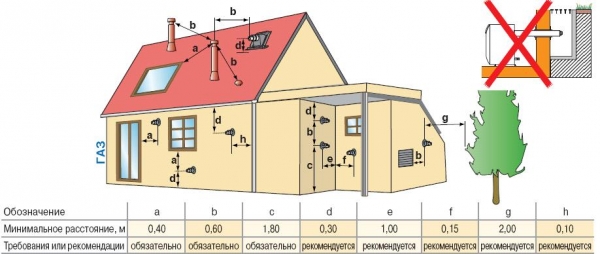

A koaxiális kéménynek a zárószerkezeteken keresztül történő kijáratának számos szabálynak és követelménynek kell megfelelnie. Mivel a C típusú kazánok zárt égéstérrel rendelkeznek, minden típusú helyiségbe felszerelhetők. Függetlenül a szellőztető rendszer ablakainak jelenlététől és a helyiség térfogatától, számos szabványt be kell tartani. A fotó a koaxiális kémény különböző változatokban történő telepítésének követelményeit mutatja:

• a – a minimális távolság a kémény tengelyétől a ház homlokzatának bármely nyíló eleméig;
• b a minimális távolság a kémény tengelyétől a levegőbeszívásig;
• c – a járdák minimális távolsága (a távolság csökkentése érdekében egy terelőrácsot kell felszerelni, ebben az esetben a távolság 0,15 m lesz);
• d a minimális távolság a talajtól;
• e – a kémény tengelyétől a falig terjedő minimális távolság 90 ° -os szögben nyíló elemekkel vagy levegőbevezető nyílásokkal; (0,15 m terelővel);
• f a minimális távolság a kémény tengelyétől a falig 90 ° -os szögben, nyitó elemek nélkül;
• g a minimális távolság a zöldfelületektől;
• h a minimális távolság az ereszcsatorna -rendszertől vagy a függőleges csővezetéktől.

Koaxiális kémény kiválasztása

A koaxiális kémény kiválasztásakor először is figyelni kell a kazán gyártójának ajánlására. Voltak esetek, amikor a szervizközpont nem fogadta el a berendezést garanciára egy koaxiális kémény beépítésével, amely nem ajánlott ehhez a kazánhoz.

A koaxiális kéménynek nemcsak a füstgázok kilépését kell biztosítania, hanem teljes mértékben biztosítania kell az utcai oxigénbevitelt, ezért megbízhatósága nagyon fontos. Érdemes megbízható külföldi márkák közül választani: Baxi, Vaillant, Navien, Ferroli, Ariston, Viessmann.

Koaxiális kémény Baxi

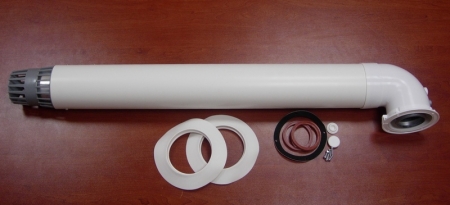

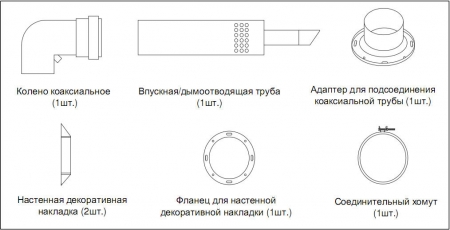

A kémények rozsdamentes acélból és nagy szilárdságú polimer anyagokból készülnek. A standard készlet 1 méteres füstcsövet, 90 ° -os könyököt, szélvédő fúvókát és dekoratív gyűrűket tartalmaz. Ha hosszabbítót kell használnia, akkor azt külön vásárolja meg. Meg kell jegyezni, hogy legfeljebb 1 m hosszú kémény esetén szűkítő membránt kell felszerelni a kazán légcsatornájára. Az eljárást a huzat kiegyenlítésére hajtják végre, mivel a kazánventilátort a kémény maximális hosszára (5 m) tervezték, és membrán hiányában nagy mennyiségű levegő jut az égéstérbe, ami a kazán hatékonyságának csökkenése. A fagyás elleni védelem érdekében a koaxiális csőnek a hegy hosszában ki kell emelkednie a falból, nem több. Ha a cső hossza a szükségesnél hosszabb, a felesleget belülről levágják.

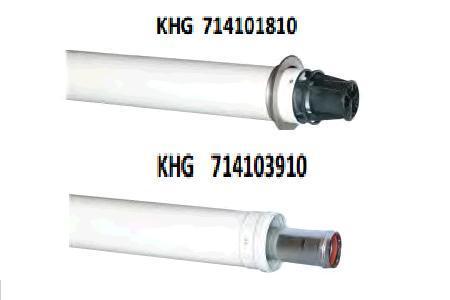

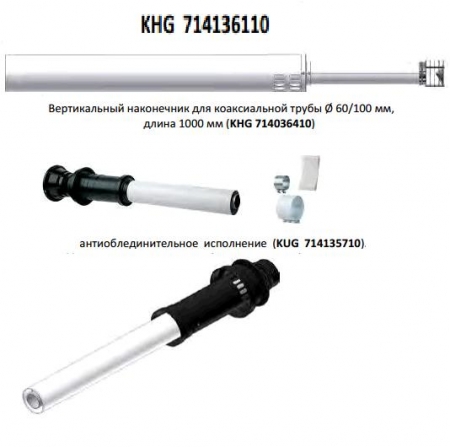

Fotók a fő Baxi koaxiális kéményekről:

Kémény koaxiális Vaillant

A Vaillant cég saját gyártású kazánjait koaxiális kéményekkel látja el. A fúvókák méretének megfelelése a kazán sikeres működésének kulcsa. Szintén koaxiális Vilent kémények vásárolhatók más gyártók kazánjaihoz.

Koaxiális kémény Navien

A koreai cég Navien füstelszívó rendszerei jól ajánlottak a fűtőberendezések piacán. A kéményeket 75 kW -ig terjedő fal- és padlókazánokhoz gyártják. A Navien koaxiális kémények költsége valamivel alacsonyabb, mint az európai versenytársaké, míg a teljesítmény minősége nem rosszabb náluk.
