Szellőzés magánházban: tervezés és telepítés

Bármely házban vagy vidéki házban lakóinak kényelme és jóléte a megfelelő szellőzésen múlik. Eltávolítja a szagokat a helyiségből, szabályozza a páratartalmat, a hőmérsékletet és a légtömeg oxigénellátását. A cikkben megvizsgáljuk, hogyan lehet szellőztetni egy magánházban, annak fajtáit és tulajdonságait..

Tartalom:

A műveletek és a tervezés algoritmusa

A szellőztetési szerelési munkák magas színvonalú elvégzéséhez:

  • kiszámítja a helyiség levegőcseréjét;
  • válassza ki a légcsatornák keresztirányú méreteit;
  • válassza ki a megfelelő típusú szellőzést;
  • határozza meg a légcsatornák áthaladásának és a berendezések beszerelésének helyét;
  • határozza meg a levegő be- és kiáramlásának pontjait.

A fenti tevékenységek viszont professzionális megközelítést és jelentős tapasztalatot igényelnek ebben a kérdésben. Jobb lesz, ha minden számítást szakemberekre bíznak, és a ház szellőztető berendezését közvetlenül a pénz megtakarítása érdekében végzik..

A szellőztetési projektnek meg kell felelnie a szabályozási dokumentumok építési és építészeti, üzemeltetési, gazdasági és tűzvédelmi követelményeinek. Mielőtt átadnák az ügyfélnek, számos jóváhagyó szervezet jóváhagyja..

A tervezés eredményeként a következőket kapja:

  • helyiségek termikus, aerodinamikai, légcsere -számításai;
  • darabjegyzékben;
  • magyarázó megjegyzés munkarajzokkal;
  • rajzok a kommunikáció általános irányításával;
  • szellőzőkamra rajz;
  • a szellőző teljesítmény kiszámítása a berendezés kiválasztásával.

A szellőztetési projekt bármely neves szakosodott cégtől megrendelhető, például a MosKlimat cégtől.

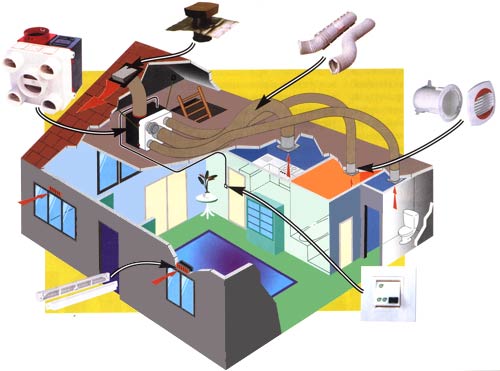

A ház szellőztetési terve a következőképpen néz ki:

A szellőzés fajtái és tulajdonságai

A kényelmes, tiszta hőmérsékletű levegő minden bizonnyal fontos az otthoni élethez. De a mozgásának sebessége minden lakó- és nem lakóépületben is fontos. Pontosan kicsi mérete, legfeljebb 1 m3 / óra biztosítja az optimális kényelmet a lakosok számára..

Ez a természetes szellőzőrendszer tulajdonsága..

Ha a telepítés kényelmetlen, akkor egy másik – mechanikus – rendszert kell igénybe vennie. Az a tény, hogy kisebb légsebességnél nagyobb szellőzőcsatorna szükséges. Vagyis azonos mennyiségű levegő áthaladásához a természetes szellőzőcsatorna nagyobb méretű, mint a mechanikus rendszer csatornája..

Például a motorháztetőről beszélve: ha 300m3 / h áthaladáshoz. a levegőnek 350 mm átmérőjű csatornára van szüksége természetes légmozgással, akkor a mechanikus rendszer csövének keresztirányú mérete kétszer kevesebb lesz. Az a lehetőség, hogy széles hordó természetes szellőzést helyezzen a falba, nem mindig áll rendelkezésre, és esztétikailag nem kellemes a mennyezetre kivenni.

Ennek alapján egy nagy épületnél mechanikus szellőztető rendszerhez kell folyamodni. A légmozgás sebessége benne 4-5m3 / óra.

Légmozgás a házban

Annak érdekében, hogy az áramlás akadálytalanul mozoghasson a kipufogónyílásokhoz, speciális átvezető rácsokat kell felszerelni az ajtókon az útján. Szükségesek bármilyen típusú szellőzéshez egy magánházban. Alternatív megoldásként 20 mm -es rést kell hagyni a padló és az ajtó alja között teljes szélességében. Ha a fenti elemek hiányoznak, a szellőztetés nem működik. Többek között problémás lesz az ajtók kinyitása, például olyan fürdőszobába, ahol a páraelszívó be van kapcsolva a ritkított levegő jelenléte miatt..

A házon belüli szellőzést helyesen hajtják végre, ha láncának leginkább “diszfunkcionális” szobája extrém. Ezért a páraelszívó a fürdőszobában vagy a konyhában található..

A légáramlás típusai

Ezután megvizsgáljuk azokat a kérdéseket, amelyek miatt a légáramlás milyen tényezőkből áll, és a mennyiségének növelésére hozott intézkedéseket. Mint korábban említettük, a légáramlás természetes és kényszerített..

A levegő beáramlása a kerítések szivárgásain keresztül

Természetes ellátását a falak, ajtók és ablakok szivárgásain keresztül beszivárgásnak nevezik..

A szovjet korabeli faablakok, amelyek még mindig rendelkeznek, meglehetősen magas légáteresztő képességgel rendelkeznek. Ha a ház területe 150 m2 -ig kicsi, akkor ezeknek az ablakoknak a szivárgásain és repedésein keresztül beáramló levegő mennyisége gyakran elegendő. Kevésbé jelentős beáramlás jön a ház falain és résein keresztül..

Levegőellátás szellőzéssel

Az első esetben a folyamat vagy egy faablak ablaklapján, vagy a kissé nyitott PVC ablakkeret résén megy keresztül. Ennek a szellőztetésnek az eredményei a következők:

  • jelentős hőveszteség;
  • télen az ablakblokk hűtése a kondenzáció jelenségével;
  • a helyiség levegőcseréje 30-80 percig tart.

Szellőztetés szélesen nyitott ablakokon:

  • szinte azonnali légcsere 5-10 percen belül;
  • nincs szerkezetek hűtése.

És ha teljesen kinyitja az összes ablakot és a bejárati ajtót a szellőzés érdekében, akkor a következőket kapjuk:

  • a leggyorsabb légcsere 3-4 percen belül;
  • egészségtelen huzat.

A helyiség teljes külső légmentességével (például szigetelt falak fém-műanyag ablakokkal vannak szigetelve), a kényelmes mikroklíma megteremtése érdekében a helyiségeket óránként kell szellőztetni a fenti módszerek bármelyikével. Ha ez kényelmetlennek tűnik, olvasson tovább a beépített tápszelepekről..

Levegőellátás a beépített beszivárgó szelepeken keresztül

A természetes levegő áramlását a házba speciális szelepeken keresztül lehet megszervezni, amelyek PVC ablakokon vagy a külső falakon találhatók. Az ablakgyártási technológia nem biztosít szivárgást, ezáltal megfosztja a lakosokat a légáramlástól. Ezért, amikor ablakot vásárol, akkor azt a doboz tetején található szellőzőnyílással kell választania – állítható ablakszelep.

Amikor késő van, és az ablakokat már beszerelték, egy beszivárgó bemeneti szelepet helyeznek a falba. Úgy néz ki, mint egy kerek alakú átmenő cső, amely átmegy az egész szerkezeten, és két oldalról rácsokkal van lezárva. A szelep belső rácsával rendelkezik, amely szabályozza annak teljes nyitását vagy zárását. Az ilyen termékek telepítését az ablakok közelében végzik, ahol könnyen elrejthetők egy függöny mögé..

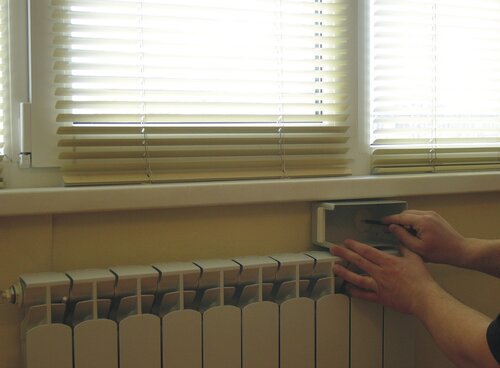

Egy másik lehetőség egy szelep felszerelése a fűtőtest mögé. Ez a befúvott levegő felmelegszik.

A beszivárgó szelepek hőmérséklet- és páratartalom -kapcsolókkal vannak felszerelve. A légtömeg helyes irányának fenntartása érdekében a nappaliból a háztartási helyiségekbe az étkezőben, a nappaliban és a hálószobában szelepeket kell felszerelni, amelyek akár 100 m3 / h tiszta levegőt bocsátanak ki. Összes számuk a beáramló kereslettől függ, és speciális számítással számítják ki..

Levegőellátás ventilátorokkal

Ha nagy légáramra van szükség, annak érdekében, hogy ne helyezzen szelepeket minden nyílás alá, kényszerbetápláló rendszert kell használni. Szellőzőhálózatból és kapcsolódó berendezésekből áll. A hálózat légcsatornákat és elosztókat tartalmaz: diffúzorokat, rácsokat stb..

A szűrő tisztítja a befúvott levegőt az utcai porrészecskékből. Víz vagy elektromos fűtőberendezések melegítik fel a hideg évszakban. Ha vízmelegítők vannak a rendszerben, hidraulikus csatlakozást végeznek, azaz a hálózat kiegészítő berendezései keverőberendezésekkel.

Levegő elszívó típusok

A ház építésekor a projekt mindig előírja a kipufogócsatornák felszerelését, a fürdőszobák és a konyhák falain belül. Általában mindegyik falazatban található, vagy külső aknáknak tűnik..

Természetes kipufogórendszer

Ilyen rendszert akkor alkalmaznak, ha:

  • a helyiségből való eltávolításhoz szükséges levegő mennyisége kicsi;
  • a számítás szerint kiválasztott csatornaszakasz kőfalba illeszkedik, vagy külön tengely formájában készül.

Itt a szellőzőcsatornát egyszerűen díszítik egy rács a szoba belsejéből..

Mechanikus kipufogórendszer

A természetes huzatcsatorna oldalirányú méretének csökkentése mechanikus elszívással érhető el. Elektromos ventilátorok vannak felszerelve a fürdőszobákban..

A modern piacon sok ilyen termék létezik. Népszerűek a falra szerelt motorháztetők és az akna egyenes vonalú bejárata. Egy másik lehetőség a rejtett típusú hasonló termékek. A mennyezet mögötti helyre vannak felszerelve, és légcsatornával vezetik be a csatornába.

A kipufogóventilátor kiválasztásakor figyelembe veszik a kilépő levegő áramlási sebességét a nyomásveszteségekkel a légcsatornákon való szállítás során. A veszteségállományt a berendezés eladója kiszámíthatja, ismerve a gyártási anyagot és a ház légcsatornáinak hosszát..

A motorháztetőt gyakran fénykapcsolóval vezérlik. A légcsatorna ventilátorok késleltetett relékkel és páratartalom -érzékelőkkel vannak felszerelve. Az ilyen motorháztetők valamivel drágábbak, mint a hagyományosak..

Szinte néma rajongók vannak. Speciális gumi-fém kapcsokkal vannak felszerelve, amelyek csillapítják a motor rezgését és hangját..

Gyógyító szellőztető rendszerek

A rekuperátor egy speciális szellőztető rendszer, amelynek célja a levegő fűtésére vagy hűtésére szolgáló energiatakarékosság.

Az ellátó- és kipufogógáz -visszanyerő rendszerek ma nagyon népszerűek. Az ok egyszerű. Ősszel és télen sok hőenergiát fordítanak az utcáról érkező beáramló levegő felmelegítésére. És egy ilyen rendszer 50% -os hőt takarít meg a hideg beáramló rész melegítésével a meleg elszívott levegővel. Miért részleges? Ennek oka, hogy a kipufogó levegő hőmérséklete nem elegendő a bejövő hideg légtömeg +20 fokos felmelegítéséhez. Téli fagyok esetén a beáramlást fűtőberendezés fűti, amelyet a rekuperátorba szerelnek.

Ha vannak légkondicionálók a házban, a nyári levegőellátás kissé lehűl. Ez csökkenti a teljes légkondicionáló rendszer terhelését. A légkondícionálókkal hűtött rekuperátoron keresztül a kipufogógáz lehűti a melegebb levegőt. Ez a munka sémája.

A regeneráló szellőzőrendszerekben a légtömeg be- és eltávolítását a beépített ventilátorok kényszerítik.

Helyreállító rendszer berendezései

A nagy házak légcseréje általában meghaladja a 800 m3 / órát. Ebből következik, hogy a mechanikus szellőztető egységek méretei elég nagyok. Ezért jobb időben meghatározni a helyüket. Egy ilyen technikai helyiség a tetőtérben vagy az alagsorban helyezhető el. A tetőtér előszigetelt, kizárva a szellőzőberendezésre gyakorolt ​​káros hatásokat.

A légcsatornák típusai és tulajdonságai

Ha a ház mechanikus kényszerlevegő -cseréjét alkalmazzák, légcsatornákat használnak a kipufogó- és a befúvott levegő elosztására a helyiségekben. Téglalap alakúak, kerekek és rugalmasak..

A legkisebb áramlási ellenállás kerek csövekben, sima belső felülettel.

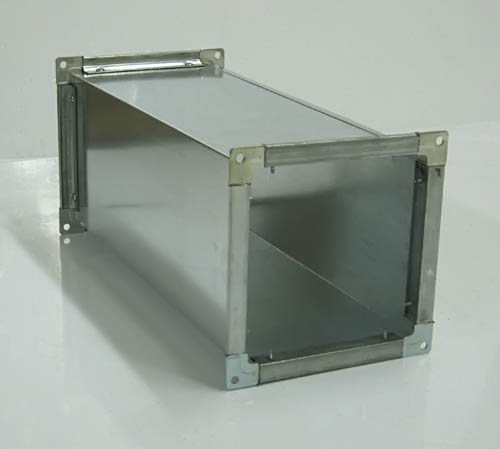

Téglalap alakú csövekben nagyobb.

A legnagyobb ellenállás a légi szállítással a rugalmas csövekben figyelhető meg hullámos szerkezetük miatt. A szellőzőcsatorna kanyarulatának kis területein vagy a páraelszívókban használják..

A fentiek alapján a rendszer fővezetékének vezetékezése merev csövekkel, ágai pedig hullámos csővel készülnek. A légbeszívó rácstól a szellőzőegységig minden légcsatornát ásványgyapottal szigetelnek a páralecsapódás kiküszöbölése érdekében.

Páraelszívók

A levegő, amelyet a tűzhely felett elhelyezkedő páraelszívó eltávolít, nem számít bele a szellőztetés kiszámításába. Ennek oka a működési gyakorisága és a közvetlen célja – a felesleges szagok eltávolítása a kialakulásuk helyéről..

Összefoglalva elmondhatjuk, hogy mindent, vagy szinte mindent arról, hogyan kell szellőztetni a házban, a fentiekben kellően részletesen tárgyaltuk. Jó egészséget és tiszta levegőt kívánok!
