Tégla kemencék sémája és lefektetése

Az ókor óta szokássá vált, hogy a ház kályhája nemcsak fűtésre szolgál. Tudott etetni, higiéniát biztosítani és elaltatni. A tűzhely a legmelegebb és legelőkelőbb hely a házban, nem hiába, hogy minden mesében idős emberek és gyerekek ültek a tűzhelyen – azok, akiknek leginkább szükségük volt a kényelemre és a melegségre. Napjainkban a hagyományos svéd vagy holland kályha funkciói főleg fűtési és dekorációs funkciókra szorítkoznak, ami nem akadályozza meg őket abban, hogy aromás és egészséges ételeket készítsenek a világ számos konyhájának arzenáljából. A cikk az otthoni tégla sütőkre összpontosít..

Tartalom:

A tűzhely összehajtása egy egész tudomány, amelyet több mint egy éves tanulmány során tanultak meg. Ha nincs ismerős tűzhelykészítő az ismerősök között, és valóban tűzhely szeretne lenni a házban, akkor magának kell vállalnia egy merész ötlet megvalósítását. Itt van, amit tudnia kell, mielőtt elkezdené..

A tégla sütő kialakításának meghatározása

Attól függően, hogy az ingatlantulajdonosok milyen reményeket fűznek otthonukhoz, érdemes minden vágynak a legmegfelelőbb lehetőségeket mérlegelni. Ne felejtse el a különböző sütők méreteit és súlyát. Nem csak a saját erőit és eszközeit kell kiszámítani, hanem az alapítvány erejét is.

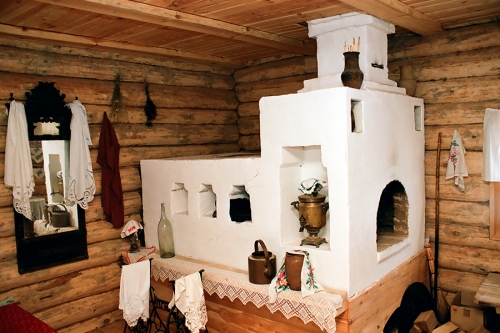

Orosz tűzhely

Alkalmas a hagyományok ismerőinek. Ez a kialakítás a legtöbb funkciót látja el, ezért sok helyet foglal el a házban. Hagyományosan az ajtóhoz közelebbi sarokban helyezik el, de a modern belső terekben a szoba közepén is elhelyezhetők..
A nyugágy pihenésre szolgál; a tűzhely méreteitől függően lenyűgöző méretei lehetnek. A tégely (vagy más módon a tűztér) közvetlenül alatta található. A fúvó folyamatos légáramot biztosít az üzemanyag jobb égése érdekében. A hexa és a hajlítás a kemence száját megelőző rekeszek. Az ezen a területen maradt főtt étel garantáltan nagyon sokáig meleg marad. A padló és a sütőedények konyhai eszközök, markolatok, pókerek tárolására szolgáltak. A kályhák kis átmérőjű mélyedések, amelyek a tűzhely oldalfala mentén helyezkednek el. Apró dolgok szárítására szolgáltak, például a hóval borított ujjatlan kesztyű nagyon gyorsan megszáradt bennük..
Azoknak, akik a házban hajtogatni akarják az orosz tűzhelyet, legalább két méter magas, másfél méter széles és két és fél hosszú helyet kell biztosítaniuk számára. Egy ilyen méretű szerkezet könnyen biztosítja a 30-40 m²-es helyiségek egyenletes fűtését. De egy ilyen kemence is sok üzemanyagot igényel. Azok a tulajdonosok, akik nem büszkélkedhetnek a szoba jelentős mennyiségével, vagy nem rajongnak a hagyományos ízért, figyeljenek a tűzhely egy másik változatára..

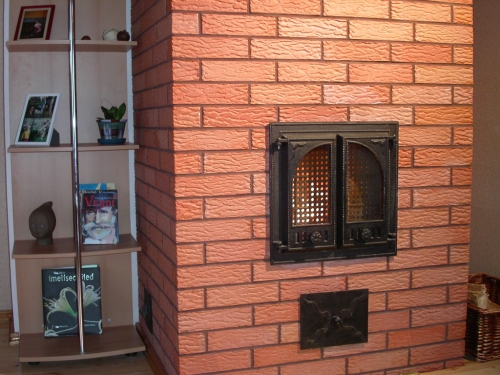

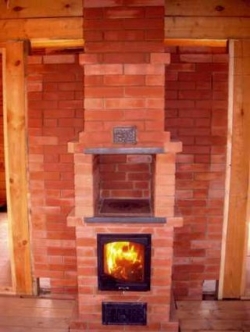

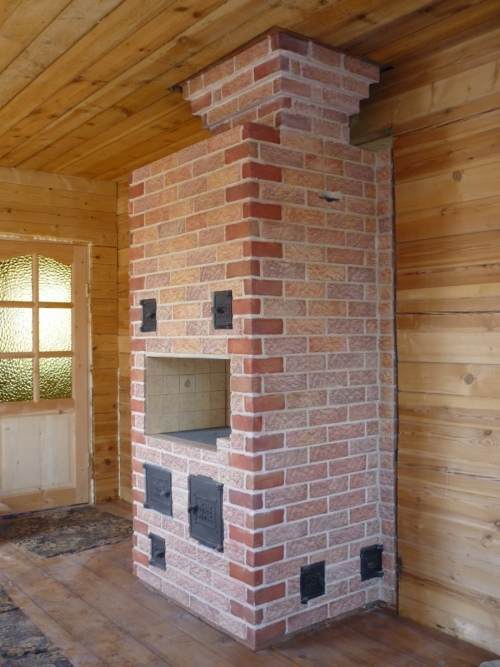

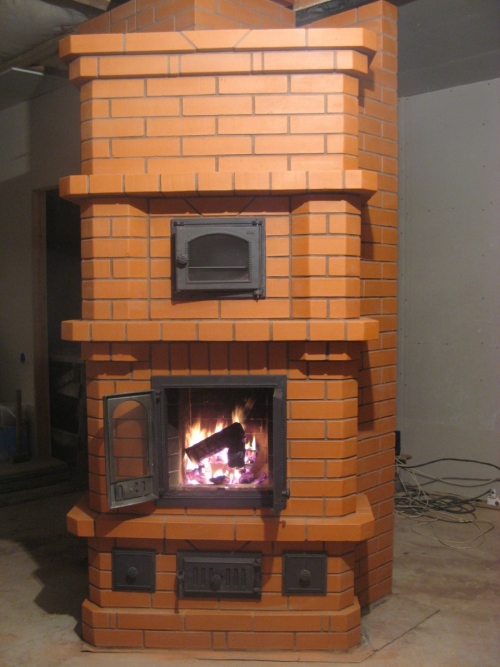

Tégla sütő fotó

svéd

A modell, amely kompaktabb, mint az orosz tűzhely, amelyet a szoba fűtésére és az ételek főzésére terveztek, svéd..
Ugyanazok a magassági követelmények – két méter. De a hosszúság és szélesség méretei egy méterre csökkennek. A tűzhely elegendő hőt biztosít ahhoz, hogy egy öntöttvas tűzhely két égőjén egyszerre főzhessen ételeket.
Sütő is rendelkezésre áll, amelyet a háziasszonyok értékelni fognak. A svédnek sok módosítása van, ezeket a fejlesztők nevével nevezik (Potapov, Buslaev, Kuznetsov által tervezett kemence). Mindegyik kissé eltérő méretben, megjelenésben, hőelvezetésben, így a megfelelő lehetőség kiválasztása nem nehéz..

Tégla sütő videó

Holland nő

Csak a ház fűtésére szolgál. Nevével ellentétben orosz gyökerei vannak, mivel a hazai tűzhelygyártók találmánya. Fő előnyei a nagy hőátadás kompakt méretben. Ha nincs komoly fagy az ablakon kívül, akkor a holland nő képes egy napig melegen tartani. A tervezési jellemzők közé tartozik a kanyargós kémény és az alacsony (az orosz kályhához képest) tűzhely. Ennek köszönhetően a holland nő egyenletesen melegszik alulról felfelé..
Falai vékonyak – egy, ritkábban két tégla, a kör vagy téglalap alakú alap 1 m² területre illeszkedik. Egy vidéki ház közepes méretű helyiségének fűtéséhez ez több mint elég. Súlyát tekintve pedig érezhetően könnyebb, mint versenytársai, és az üzemanyag -fogyasztást tekintve a leggazdaságosabb. A tűztér kialakítását nem bonyolítja a rengeteg részlet, de ez csak a növekvő hővezető képességgel jár. A holland tűzhely sziluettje nagyon vonzó; megjelenésének javítása érdekében gyakran csempével díszítik..

Előkészítő szakasz a tégla sütő elkészítése előtt

Az előkészítési szakaszban részt kell vennie a minden szempontból megfelelő téglafal projekt keresésében, át kell gondolnia a helyét, figyelembe kell vennie az összes tűzvédelmi követelményt. Ki kell választania az eszközöket, meg kell vásárolnia a szükséges anyagokat, és meg kell hívnia asszisztenseket.

A projektterv megrendelhető szakosított ügynökségektől vagy bizalmi erőforrásoktól a weben. Aki szeretné, még a részletes tanfolyamokat is videóra vették..

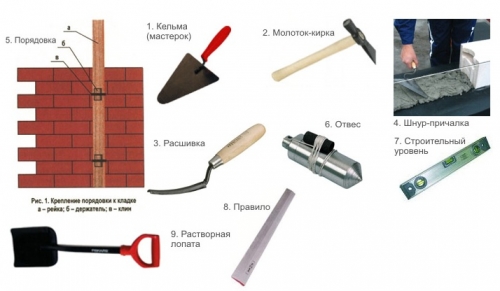

A szükséges eszközök közül:

háló (szita) homok szitálására, legfeljebb 2 mm szembőséggel;
lapát;
daráló (le kell vágnia a téglát);
egy csákányos kalapács segít egy tömör téglát apró darabokra vágni, és a kívánt formára és méretre vágni;
illesztés varratokhoz. Ez egy speciális eszköz, amely lehetővé teszi, hogy a téglák közötti kötéseknek szép és esztétikus megjelenést biztosítson. Ha a tűzhelyet később vakolni vagy dekoratív burkolólapokkal tervezik, akkor ezt a készüléket nem kell használni. És amikor a mester el akarja hagyni a téglafalat eredeti formájában, az illesztés ugyanazt a sűrűséget és szélességet biztosítja;
simító (simító) habarcs felhordásához;

keverő tartozék perforátorhoz. Az oldatra nagy mennyiségben lesz szükség, és egyenletesen keverni egy ilyen masszát csak elektromos szerszám segítségével lehet;
Jobb, ha mérőszalagot vesz egy hosszú margóval. Öt méter több mint elég lesz;
egy függőleges vonal segít szabályozni a falazat függőlegességét a sarkokban;
a szabály szükséges a falazat egyenletességének ellenőrzéséhez. Egy lapos, több mint egy méter hosszú fa léc is alkalmas;
az épület szintjét ellenőrzik, hogy a falazat “leesett -e” a vízszinteshez képest;
a munka “piszkos” lesz, ezért a tisztítóberendezéseket: vödröket, rongyokat, rongyokat és felmosókat készen kell tartani. Jobb eltávolítani az oldatot, mielőtt megszáradna..

Az anyagok listája nem fog különbözni (a sütő kiválasztott konfigurációjától függően). Jelentős változások csak a téglák és a kiegészítő tartozékok számában lesznek: öntöttvas lemez, az ajtók száma. A tégla, a homok és az agyag a fő kiadási tétel.

A homoknak a következő jellemzők alá kell esnie: tiszta, finom, homogén. Ezt az eredményt szitálással lehet elérni.
Az agyag sovány, normális és olajos. A munkaoldat összetételének aránya annak változatosságától függ. Sok szakértő azt tanácsolja, hogy válassza az “arany középutat”, vagyis a normál zsírtartalmú agyagot.

A tégláknak négy fő típusa van.

Kerámiai. Klasszikus az otthoni építőanyagok között. Az alap lerakása, teherhordó fal felállítása, vidéki ház építése – mindezt vörös téglából lehet megtenni. Igaz, most nemcsak piros és narancssárga színben, hanem szinte bármilyen árnyalatban gyártják..
Szilikát tégla más összetételű és színű, mint a kerámia. Kevésbé ellenáll a nedvességnek, de jól csillapítja a hangokat. De ezek a jellemzők teljesen lényegtelenek az alapok, csövek és kemencék építése szempontjából..

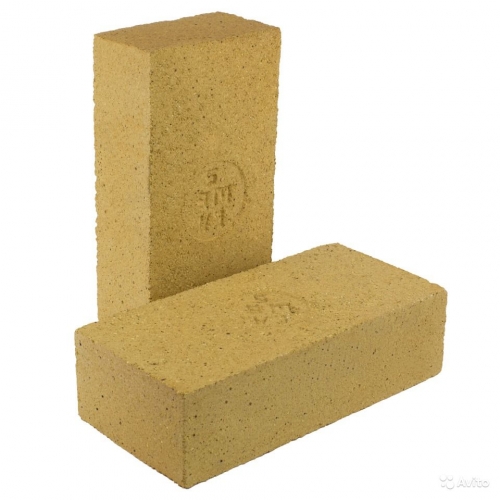

Tűzálló tégla olyan iparágakban használják, ahol a magas hőmérsékletre való állandó melegítés a norma. A kohászok és az üvegfúvók például ebből az anyagból épített kemencékkel dolgoznak. Nagy hővezető képessége és a rendkívül magas hőmérsékletnek való ellenálló képessége miatt a tűzálló (tűzálló) tégla a legjobb a kemence építéséhez. Négy típusra oszlik:

a szén -dioxid ritkán fordul elő az ingyenes értékesítésben, azt kifejezetten speciális termelési létesítmények használatára és építésére szánják;
a mész-magnézium téglát fémolvasztó vállalkozásokban használják;
A kvarc típus minden tűzálló képessége ellenére nagyon instabil lúgokkal vagy vas -oxidokkal szemben. De a kályhák falaihoz és boltíveihez használható;
az alumínium -oxid tűzálló tégla a leggyakoribb, de nem bírja az 1300 ° C feletti hevítést.

A tűzálló tégla drágább, mint a hagyományos tégla. Az orosz gyártók alacsonyabb árakon kínálják ezt az építőanyagot, mint a külföldi versenytársak..

A homlokzati téglát, ahogy a neve is sugallja, csak dekorációra használják. A sütő megjelenésének javítása érdekében gyakran használják. Az árnyalatok sokfélesége lehetővé teszi a tűzhely bármilyen belső térbe való illesztését.

Alapítvány tégla sütő telepítéséhez

A kemence alapja (ideális esetben) a ház alapjainak lerakásakor jön létre. Függetleneknek kell lenniük egymástól. Ez a követelmény a természetes zsugorodás szintjének különbségéből adódik. Mindenesetre előfordul, és a terhelések mind az alapokon, mind a hőhatásokon eltérőek lesznek.

Az alapnak minden irányban körülbelül 15 cm -rel meg kell haladnia a jövőbeli szerkezet méreteit. A kemence aljára kötelező követelmény a vízszigetelés.

Hogyan készítsünk orosz tégla sütőt

Mit kell még figyelembe venni a munka megkezdése előtt? Egy klasszikus orosz tűzhelyhez körülbelül 1700 téglára, egy félig ajtós nézetre lesz szüksége, amely szabályozza a hozzáférést, szelepet (a lyuk mérete 26 × 24 cm), homokot és agyagot elegendő mennyiségben. Körülbelül 80 vödör oldatot kell készíteni.
Ami a keverék rétegét kell alkalmazni, ebben az esetben a szabály több – ez jobbat jelent, nem működik. A közepes vastagságú falazott hézag elősegíti a téglák gyorsabb és erősebb tapadását..

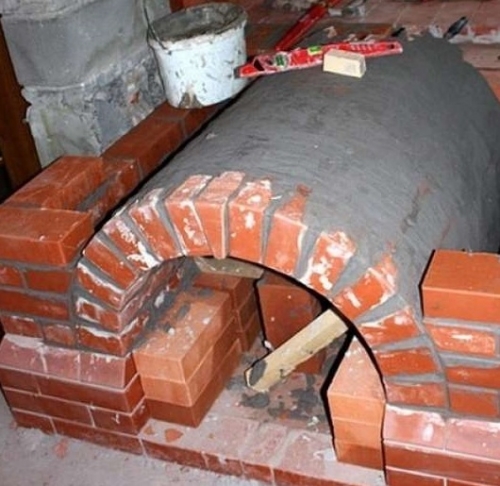

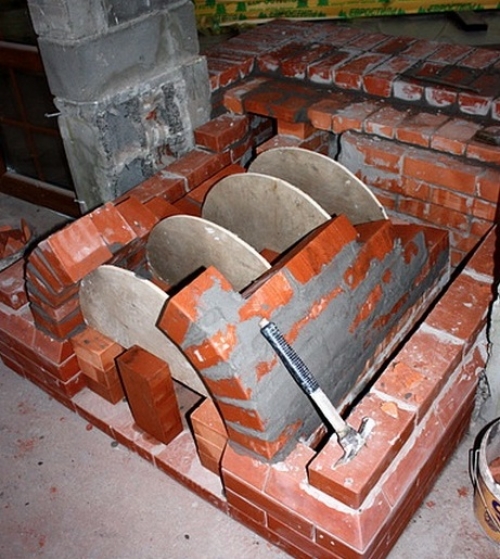

A tűzhely elrendezésének klasszikus kánonja szerint a tűztér ívének a szájhoz képest szögben kell haladnia. Egy küszöb alakú nyúlvány levágja a szikrákat a tégelyről a csövek ellen, és megköti a koromot.

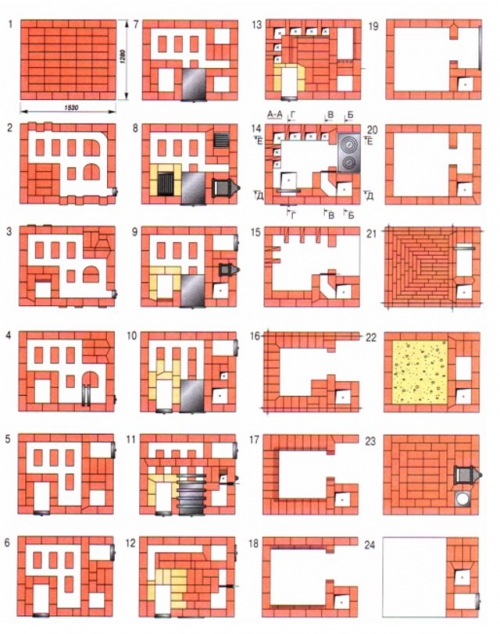

A mester segítése érdekében megrendeléseket dolgoztak ki. Ezeknek a vágásoknak köszönhetően egyértelműen el tudja képzelni, hogyan kell elvégezni ennek vagy annak a sornak a lerakását. A felülnézet lehetővé teszi, hogy megértse, mikor kell használni egy egész téglát, és hol kell legyőzni a felét. A megrendelések az öntöttvas és a tűzhely egyéb részeinek telepítési helyeit is feltüntetik.

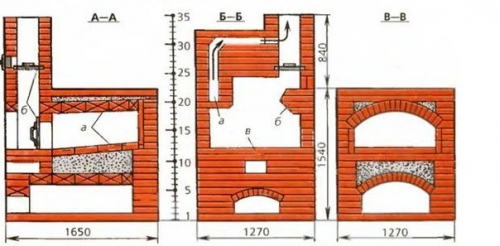

Tégla sütő rajz

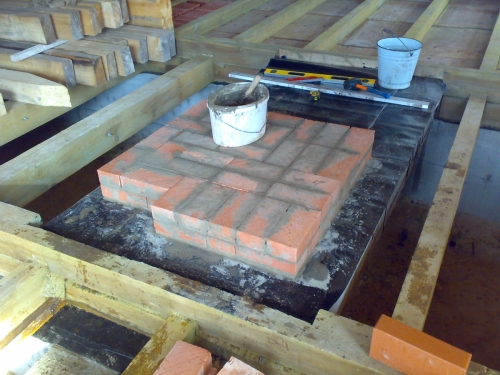

A kályha alját vízszigetelő anyaggal kell bevonni. A tetőfedő vagy a tetőfedő rendben van. Az első sor közvetlenül rajta lesz elhelyezve. Az égetett (túlmelegedett) téglák a falazás ezen szakaszában előnyösebbek lesznek, mivel nem félnek a nedvességtől.
Annak érdekében, hogy a varrások a kezdeti és a következő sorokban kiváló minőségűek legyenek, a sarkokban kezdő sor három téglát fektetnek ¾. Vagyis ezekből a hiányos téglákból egy háromszög alakul ki: az egyik a közepén, a másik az oldalán. A maximális illeszkedés érdekében le kell ferdíteni őket..
Második sor a gyámság lefektetésének kezdőbetűjeként szolgál.
Mivel a falazat téglák lépcsőzetes telepítését jelenti, a varratok átfedésének elkerülése érdekében, harmadik sor négy téglára lesz szükség a sarkoknál ¾.
Fektetéskor negyedik sor egész téglát kell vennie. Az egymással szemben egymásra rakott téglapárnak, amely bejáratot képez a kemencébe, ferde sarkokkal kell rendelkeznie. Így támogatást kap az ívhez. Ahhoz, hogy a sütés gördülékeny legyen, nyílásába fa zsaluzatot építenek.

Amikor az ív elkészült, visszatérhet a stílushoz ötödik sor. A sarkokban három tégla van elhelyezve. ¾. A tégla lerakásának sajátossága ebben a sorban az, hogy 20 darabot (azokat, amelyek az oldalfalakat alkotják) le kell verni csákánnyal ellátott kalapáccsal, hogy támaszt képezzenek a kemence boltozataihoz.

Hatodik sor előírja, hogy az oldalsó falakat egy téglába, a hátsó és az elülső részt pedig két téglába kell fektetni. Fontos, hogy a zsaluzatot úgy alakítsák ki, hogy a munka befejezése után könnyen eltávolítható legyen a kemence bejáratán keresztül. Ha nem tudja a tégláknak a kívánt formát adni, akkor használja a szokásosakat, és töltse ki az üregeket habarccsal és törött tégladarabokkal. De a tökéletes szilárdság akkor biztosított, ha egy egész téglát fektet le szépen kidolgozott kúpokkal..
Hetedik sor a végrehajtás technikája hasonlít az elsőre, a nyolcadiknak egész téglát használnak. A nyolcadik sor magában foglalja a hideg kályha helyének elrendezését.
Kilencedik sor – mint az első, amely a tűzhely falaihoz kapcsolódik. A falak közé száraz homokot helyeznek.
Tizenegyedik sor teljesen le kell fednie a homoktömést és magát a kályhát.
Tizenharmadik sor az oszlop és a kemence falainak lefektetésével kapcsolatos munka megkezdését jelenti. Közöttük egy fémcsík, amely alakjában pontosan megismétli a kemence száját. A falazatban a következőképpen rögzítheti: a szalagnak lyukakkal kell rendelkeznie, amelyeken keresztül acélhuzalt vezetnek át.
Az összes többi sort a tűztér és a pólus falának növelése érdekében hajtják végre egészen a tizenhetedik sorig. Ebben szükség van arra, hogy az előre forgácsolt és faragott téglák nyolc darabból álljanak a tűztér ívének támaszává. Maga a kemence a gyámsághoz hasonlóan van elrendezve.
A tégely elkészült boltoza ürügy a fektetés megkezdésére tizennyolcadik sor. Egy pár láb – támaszt rögzítenek a pólus ablakának oldalához. Az ív, amely a kezdet, kicsi lesz. A következő sorok elhelyezésekor ne felejtse el, hogy a szabad teret jól szárított homok, tégla, kavics és törött üveg keverékével kell kitölteni.
Huszonegyedik sor a töltőanyag és a kemence burkolataként szolgál, és húsz másodperc további átfedéseket képez.
Huszonharmadik sor erősítenie kell a szárnyfalakat és a túlcsövet. Az utolsó elemben a fojtogató rögzítve van, szükség van a szamovárcső csatlakoztatására, ha azt tervezik, hogy beltérben melegíti. A következő sorok lefektetésekor egy másik lyuk képződik a kilátáshoz a túlcsőben. És a következő két sor rögzíti a kilátás félig ajtaját.
Fektetési technológia harmincegyedik sor megköveteli, hogy ereszcsatorna képződjön az egyik fal mellett (további három tégla sor). A következő sor teljesen blokkolhatja a túlcsövet. Az egyetlen figyelmeztetés az, hogy a jobb oldalon egy lyukat kell hagynia, amelyet egy szelep blokkol.
A harmincnegyedik sorból fel kell építeni a kémény falait. Szinte a mennyezetnél egy vágást végeznek annak érdekében, hogy a tégla egy kicsit engedjen. Ez két hatást ér el: dekoratív és praktikus. Ez utóbbi érték az, hogy a horony növeli a hőátadást, és gátként szolgál a mennyezeti szerkezetek és a cső közötti elválasztáshoz..
A falazat kiszáradása után folytatják a tégla sütő végső befejezését, próbafűtést hajtanak végre (nem teljes erővel) és élvezik az elvégzett munkát.

Csináld magad, holland tégla sütő

A holland sütő sokkal egyszerűbb, mint az orosz, de megvannak a maga árnyalatai. A klasszikus változat így néz ki:

a szerkezet téglalap alakú (még ha más is, a tűzhely konfigurációja nem változik, és téglalap alakú marad);
nincs rostély;
a szerkezet alkotóelemei:
a tűzhely, amely a kemence alsó felének alján található;
kémény, amely kipufogócsőből áll, hatcsatornás gázáramlással a rendszeren keresztül: három lefelé és három emelőcsatorna;
tiszta ajtó;
fújt.

Meg kell vásárolnia:

tűzálló tégla – 200 db;
jól hajlítható huzal;
egy darab tetőfedő anyag vízszigeteléshez;
zúzott kő, agyag, homok és cement;
falazó ragasztó;
tűztér ajtó, fúvó, retesz;
szabványos szintkészlet, mérőszalag, simító, vízvezeték.

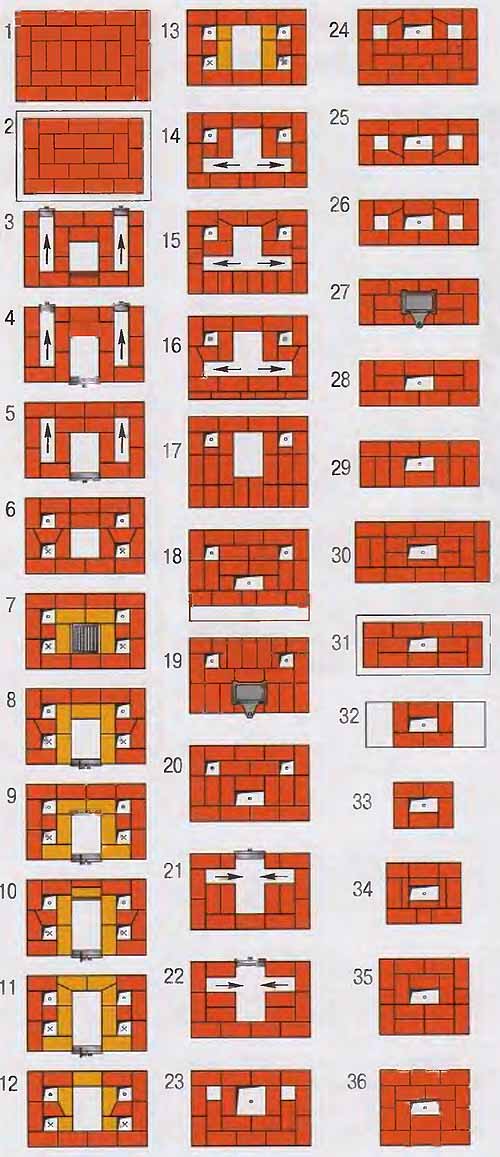

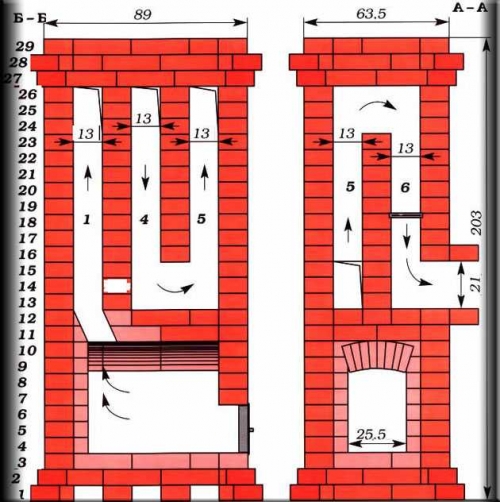

Egy holland tégla sütő diagramja

A munka szakaszai

Amikor a tűzhely alapja kiszárad, azt tetőfedő anyaggal borítják, ezt pedig egy agyaghabarcsréteg borítja. Elkészítés: az agyagot legalább két napig vízben áztatják, majd 8 liter térfogatban veszik fel, 0,9 kg ragasztót kemencék fektetéséhez, két vödör homokot adnak hozzá. A kapott konzisztenciának sűrű tejfölhöz kell hasonlítania. Hagyja megszáradni az oldatot.

Első sor vízzel megnedvesített homokrétegre terítve. Homokpárnát öntenek az alapítvány teljes felületére. Nem feledkezve meg az öltözködés szabályairól, két folyamatos sor kerül a téglák közé..
A harmadik sorban kezdje el kialakítani a hamu kamrát, az ajtót később telepítik.

Negyedik sor a kemence tömegének felépítése érdekében hajtják végre, az ajtót azonnal fel kell szerelni. A falazatban történő rögzítéshez fémhuzalt használnak. Ha az első három sor téglát laposan helyezték el, akkor a negyedik sorban a szélén helyezkednek el, amíg a tűzhely ajtaja bezáródik.
A hamutartó az ötödik sorba van felszerelve, és hatodik sor – a falak magasságának egyszerű növelése. Amikor a hamutartó ajtajának bélése befejeződött, azt a hetedik sor borítja, és a téglákat ismét laposra fektetik.. Nyolcadik sor – magasságnövekedés.
Néhány lakástulajdonos főzőlapot szerel be holland tűzhelybe. Ha ezt a projekt biztosítja, akkor kilencedik és tizedik sor hátrál. A kilencedik sor tetején egy azbesztzsinórt helyeznek el a kerület mentén, amelyre a főzéshez szükséges felületet kell felszerelni. A tizedik sor a kémény alapjának lerakásának kezdetét feltételezi. Az építés megkönnyítése érdekében néha fém kéményt szerelnek fel..
V tizenegyedik sor a szelep felszerelve van (azbesztzsinór segítségével), és a falazat negyed téglából készül.
V tizennegyedik sor a tűztér felülről átfedésben van, a hátsó fal mentén lyukat képeznek a felesleges füst kilépésére. Hasonló munkát végeznek a következő sorban..
V két sor, tizenhatodik és tizenhetedik tisztítóajtót alkotnak. Egyszerűen hagyhat egy téglát a helyén anélkül, hogy habarccsal megkötné..
Tizennyolcadik sor – ez a kémény alapja. Amikor ebben a sorban az összes tégla elfoglalta a helyét, beszerelik a kész csövet, vagy folytatják a falazást.
A szakértők azt tanácsolják, hogy a téglát egy ideig vízben áztassák (amíg a légbuborékok meg nem szűnnek aktívan belépni a felületre). Úgy gondolják, hogy a nedves tégla nem szívja fel a vizet az oldatból, jobban köt, és a jövőben a varratok nem esnek össze hő hatására.

Hasznos tippek

A maximális hőátadás érdekében a falakat egy téglából rakják le. Nem ajánlott melegíteni a holland nőt azokkal az üzemanyagokkal, amelyekre gyors égés jellemző (ecsetfa, szalma, szárított nád). A kályhának nincs ideje felmelegedni, és minden erőfeszítés szó szerint a kéménybe repül.
Az égés során sok hamu képződő üzemanyag szintén nem járul hozzá a helyiség fűtéséhez, de sok koromot képez a kéményben. Ez növeli a tűzveszélyt..
A legjobb megoldás az üzemanyag, amely hosszú ideig füstölhet..
A tűzbiztonság kérdéséhez hozzá kell tenni, hogy a holland sütőt nem szabad túlságosan melegíteni. Túlmelegedéskor szén -monoxidot bocsát ki. A hevítés mértékét a tenyér szokásos érintése a falazattal ellenőrzi: ha a kéz tolerálja a meleget, akkor a hőmérséklet körülbelül 50 ° C. Ez a norma.
Bárki, aki először foglalkozik kályhák fektetésével, próbarakást végezzen “száraz” módon. Vagyis az összes munkát szakaszosan kell elvégezni, anélkül, hogy a téglákat habarccsal be kellene cementálni. Így megtöltheti a kezét, és egyúttal eldöntheti, hogy külső segítségre van szüksége.

A kemence saját kezű készítése nem az a fajta tevékenység, amelyet először lehet benyújtani. A sémák gondos tanulmányozása, próbafektetés habarcs használata nélkül, tapasztalt kézművesek tanácsa megkönnyíti a feladatot. A munka és a türelem a mondás szerint nagyon kedvez minden vállalkozás pozitív eredményének..
