Brudte ledninger, hvordan man finder og retter

Der er mange grunde til problemer med elektriske ledninger, og alle kan fjerne det. I denne artikel vil vi se på måder at identificere skader og processen med deres eliminering..

Indholdsfortegnelse:

Hvad kan være årsagerne til den ødelagte ledning?

Et brud på ledningerne kan ske når som helst, såvel som på et tidspunkt, hvor ledningerne får strøm. Eventuelle funktionsfejl kan blive årsagerne til skader, for eksempel ledningsfejl, dårlig installation af dårlig kvalitet osv. På steder, hvor kablet er beskadiget, vil ledningerne konstant varme op, og i tilfælde af en øget spænding opstår der et ledningsbrud.

Årsagerne til funktionsfejl kan være mekaniske skader, der foregår ved at hamre søm eller unøjagtig boring af huller i væggen. Andre årsager kan også være manglen på lys eller elektricitet i væggen, hvilket betyder, at alle stik i systemet er brændt ud gennem en stigning i spændingen i netværket. Dette sker, når en fase eller alle er overbelastede. En stigning i spændingen i det elektriske netværk kan også forårsage et brud på ledningerne..

Hvordan skal man handle, hvis ledningen er brudt

Hvis der er en pause i ledningerne i det elektriske netværk, kan det være af to typer:

  • åbent kredsløb i skjulte ledninger;
  • åbent kredsløb.

Sådan bestemmes et åbent kredsløb ved hjælp af en transistormodtager

I tilfælde af et skjult system skal du finde problemets sted i væggen. Det er let at finde kabellinjen ved hjælp af en almindelig transistormodtager. For at starte proceduren skal du først tilslutte en hvilken som helst enhed til stikkontakten, for eksempel en elektrisk barbermaskine. I dette tilfælde skal du gendanne din modtager til mellem bølgelængdeområdet og flytte den over hele overfladen, indtil du finder problemstedet. Bestemmelse af et trådbrud på et bestemt tidspunkt vil blive ledsaget af støj og knitren, når du passerer et bestemt område.

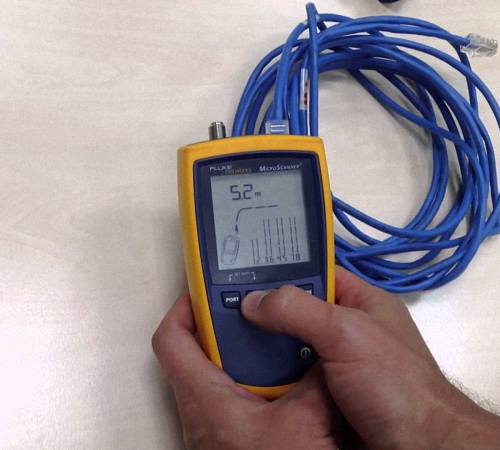

Find brudte ledninger i forskellige netværk ved hjælp af en tester

I mangel af elektricitet i lejligheden er det nødvendigt at afgøre, om spændingen er modtagelig for måleren. For at gøre dette skal du røre ved målekontakterne med en indikator tester, før du slukker for maskinerne i det elektriske panel. Hvis der ikke er spænding, når testeren rettes mod måleren, betyder det, at skadestedet er foran måleren. Ellers, når spændingen vises på måleren, betyder det, at der er sket et brud i lejligheden. I nogle tilfælde kan alle fejl afhjælpes ved at udskifte sikringerne. I vanskeligere tilfælde er det nødvendigt at foretage fejlfinding af systemet, som vi vil diskutere senere..

Processen med at opdage en brudt ledning i et hus kan nogle gange være vanskelig at finde, især hvis årsagen er en overbelastning af systemet eller mekaniske problemer i ledningen. Det sted, hvor ledningsbrud er mest almindelige, er forbindelsesbokse. Dette skyldes det faktum, at ledningerne kan brænde ud i øjeblikke med høj modstand..

Selvfølgelig er det i tilfælde af åbne ledninger lettere at finde skadestedet, og i varianten af ​​skjulte ledninger er det nødvendigt at rive hele gipscirklen i en lejlighed eller et hus. Dette er nødvendigt, fordi ledningerne har to-kerne plastisolering, hvilket gør det svært at finde fejlpunktet. I sådanne tilfælde anbefales det at søge støtte fra specialister, fordi arbejdsmængden er meget stor.

Sådan finder du et åbent kredsløb i en åben ledning

Inden du starter alt elektrisk arbejde, skal du forberede og finde følgende værktøjer:

  • spænding tester;
  • speciel skruetrækkerindikator;
  • skruetrækker;
  • tang;
  • kniv med et isoleret håndtag;
  • isoleringsmaterialer;
  • berøringsfri indikator for skjult elektrisk ledning.

I mange tilfælde skrues nærhedsindikatoren ind i indikatorskruetrækkeren. Men for at bestemme effektiviteten og nøjagtigheden af ​​arbejdet er det nødvendigt at dobbelttjekke væggen for fravær af metalelementer, der kan forstyrre at finde et brud på ledningerne.

Sådan identificeres et åbent kredsløb i en åben ledning: en trinvis proces

1. Først skal du bestemme typen af ​​beskadiget ledning, f.eks. Fase eller nul.

2. Dette udføres ved hjælp af en indikatorskruetrækker, som bestemmer alle kontakter på kontakter eller stik for deres anvendelighed.

3. Hvis det er bestemt, at stikkontakten er strømført, er der kun en af ​​kontakterne til stede i den. I tilfælde af en switch, på tidspunktet for effektforstærkning, vil kun en enkelt kontakt blive afbrudt, eller alt vil blive tændt.

4. Hvis denne skruetrækker registrerer, at fasen er i drift, betyder det, at der er sket skade på den neutrale ledning..

I tilfælde af skjulte ledninger er det kun elektrikere, der kan bestemme eller reparere punktet for beskadigelse af ledningen. Ellers, når fejlen er i et åbent system, er det let at finde en brudt ledning ved hjælp af en elektrisk tester..

5. For at bestemme brudpunktet er det nødvendigt at afbryde spændingen for basen i forbindelsesboksen såvel som på ledningen.

6. På det sted, hvor ledningen er forbundet til samlingsboksen, skal du foretage hovedskæringen, det vil sige lave et hak af vandtætningen. Dette udføres for at fjerne kablet til dets metalbase..

7. Efter cirka en meter foretages et nyt snit. På det markerede område mellem de to hak bestemmes den elektriske modstand med en tester. Hvis indikatorerne er for små, er hullet ikke placeret her..

8. Yderligere, efter det andet hak, efter en meter, skal du regne et andet hak ud og måle spændingsniveauet på det nye område. En lignende procedure udføres, indtil du finder det punkt, hvor ledningerne er brudt, og modstanden vises på testeren. Inden for denne måler vil der være en pause i ledningerne.

9. Det næste trin forudser begrænsningen af ​​den beskadigede områdelinje. Ydermere er det på samme måde nødvendigt at foretage nedskæringer på ledningerne, men med en mindre afstand mellem dem. Til at begynde med er et halvt meters interval fint. Dette vil bestemme, hvilken del der viser modstand. Ved bestemmelse af området er det nødvendigt at udføre proceduren igen med snit, der allerede er med en mindre afstand. Ved hjælp af en elektrisk tester i det medfølgende tilfælde kan et trådbrud bestemmes med betydelig nøjagtighed, endda måle skadesafstanden til en millimeter. I mange tilfælde er behovet for nøjagtig måling ikke nødvendigt, fordi det beskadigede område er placeret tidligere.

10. Efter stadiet med bestemmelse af et trådbrud elimineres reparationen, og alle åbne områder isoleres tilbage.

Sådan finder du en pause i et skjult elektrisk netværk

Det er vanskeligere at bryde en skjult ledning end et åbent system. Fejlfinding kan udføres på to måder:

  • ved hjælp af den akustiske metode
  • ved hjælp af induktionssøgningsmetode.

At finde skader på kabler kan gøres ved hjælp af den akustiske mulighed. For at fuldføre denne procedure kræves følgende elementer:

  • generator, som skal tilsluttes kablet;
  • hovedtelefoner;
  • akustisk dedikeret sensor.

Processen finder sted ved at lytte til det beskadigede område ved hjælp af ovenstående enheder. På tidspunktet for at finde et brud på de skjulte ledninger i hovedtelefonerne, vil du høre karakteristiske klik. I dette tilfælde er det vigtigt, at generatoren kan indstilles til den nødvendige frekvens..

I tilfælde af induktionskabelbrudmetoden er generatoren forbundet til strømkablet. Tilslutningssituationen til systemet kan være anderledes, hvilket fremgår af typen af ​​skader. Lastniveauet er indstillet, hvorefter en specialiseret sensor og hovedtelefoner bruges til at lytte. I øjeblikket med høj belastning vil specialisten høre et bestemt signal på det sted, hvor der var et brud på ledningerne i væggen.

Generel vejledning til at finde et ledningsbrud

Der er en bestemt procedure for at finde et ledningsbrud, uanset typen af ​​skader og søgedele..

Så søgeprocessen udføres som følger:

1. Inden søgningen efter skadestedet fortsættes, er det nødvendigt at afbryde strømforsyningen fra alle kilder..

2. I nogle tilfælde brændes kabelisoleringen for at reducere modstandsniveauet;

3. Dernæst ved hjælp af en tester, en transistormodtager til åbne ledninger eller ved akustisk metode og induktionsmetode bruges en af ​​disse enheder til at finde et trådbrud..

4. I nogle elektriske arbejder bruges locators. Med deres hjælp kan du nemt og hurtigt bestemme kabellinjen samt finde alle de ledende ledninger, der har et bestemt spændingsniveau eller ej. I dette tilfælde kan en generator bruges til den bedste effekt, som kan købes sammen med individuelle lokaliseringsmodeller..

I den moderne verden, især i europæiske lande, begyndte de at bruge en ny teknologi til at føre kabelnet. Det består i, at der er installeret nogle beacons eller markører i ledningerne. Ved hjælp af lokalisatorer til at lokalisere klinten hjælper disse elementer med at lokalisere problemets placering. Dette er meget effektivt og praktisk til elektrisk arbejde, selvom et sådant system ikke er installeret i vores land..

Sådan ser du en klippe i en mursten eller betonvæg

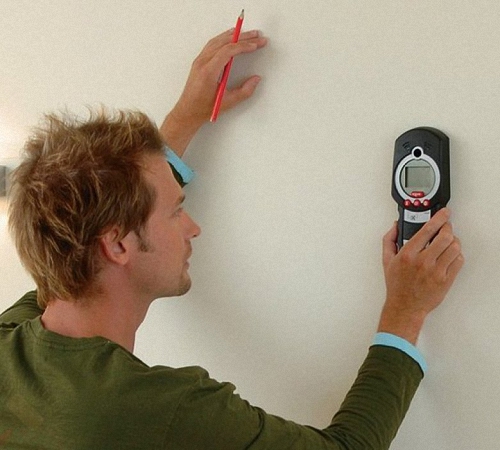

For at bestemme skadestedet i en beton- eller murstenbase er det værd at bruge en berøringsfri indikator til at registrere skjulte ledninger. Inden arbejdet påbegyndes, skal du vide, at alle kabler i sådanne bygninger er installeret vandret og lodret. Desuden foretages alle drejninger i arrangementet i rette vinkler. På den ene side hjælper dette med at bestemme layoutet af ledninger og kabler fra kassen til stikkontakten på den mest korrekte måde..

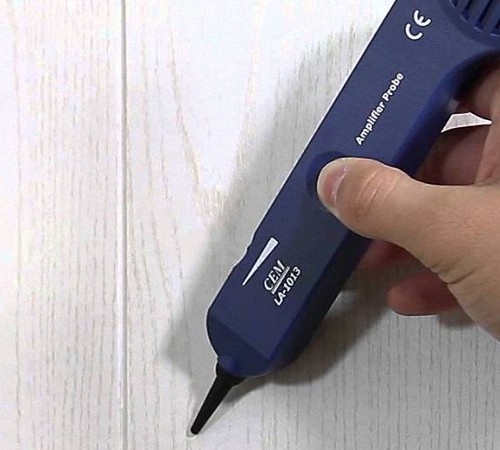

Til spørgsmålet: hvordan man finder et brud på ledningerne i væggen i en afleveret episode, skal du bruge en indikator. Langs netværket af kabler flyttes det langs væggen, og i det område, hvor bruddet opstod, skal du sørge for at høre et karakteristisk signal. Som regel stopper enheden på de punkter, hvor ledningerne er brudt, med at udsende lydsignaler..

For at opdage fejl i et beton- eller murstensfundament kan andre metoder bruges: oscillerende udladning, kapacitiv metode samt trinspændingsmetoden. I disse episoder udføres bestemmelsen af ​​skadestedet og dets korrektion med bistand fra virksomheder, der beskæftiger sig med elektrisk arbejde og har licens til at udføre disse procedurer..

Særlige virksomheder har som regel ikke kun erfaring med arbejdet, men også de nødvendige værktøjer, materialer og udstyr, der er designet til at fjerne alle problemer. I situationer, hvor du selv udfører elektrisk arbejde, skal du huske sikkerhedsforanstaltningerne samt følge klare instruktioner. Vigtigst af alt skal du sørge for flere gange, at du slukker for strømmen i hele lejligheden eller huset..

Sådan repareres et åbent kredsløb i ledningerne

Med spørgsmålet: hvordan man finder et brud på ledningerne, fandt vi ud af det. Dette er en temmelig vigtig fase, der kræver omhu og nøjagtighed i udførelsen af ​​arbejdet. Processen med at fjerne brudte ledninger er som følger:

1. Inden arbejdet påbegyndes, skal fasetråden afbrydes.

2. Brug en hammer til at fjerne alt gips fra overfladen, inklusive højre og venstre side af midten af ​​skaden. Cirka skal du frigøre omkring 10 – 15 centimeter.

3. Adskil de to ender af den knækkede ledning til forskellige ender..

4. Brug et hammerbor og en speciel krone til at lave et hul i væggen, så grenboksen kan passe ind..

5. Derefter er det nødvendigt at placere kassen i åbningen og sikre den med alabaster.

6. Placer ledningerne omhyggeligt i æsken.

7. Hvis der er et lager, skal de beskadigede ledninger kombineres med farve og pakkes ind med elektrisk tape.

8. Derefter skal boksen med de renoverede ledninger lukkes med et låg. Reparationsområdet kan nu dækkes med gips. I en situation, hvor ledningerne er i specielle rør, trækkes de ødelagte ledninger forsigtigt ud. I stedet er det nødvendigt at indsætte nye ledninger ved hjælp af en broaching -enhed..

Vi har dækket fase -fejlfindingsprocessen. For at reparere den neutrale ledning forbliver alle trin ens, bortset fra den første. I begyndelsen af ​​arbejdet skal du afbryde den neutrale ledning fra bussen og fastgøre faseledningen til den. Alle trin til fejlfinding forbliver de samme.

Faktisk er alt arbejde med enheder til trådbrud og fejlfinding afsluttet, hvorefter du kan tænde for strømmen i rummet.

Processen med at finde et trådbrud, såvel som dets eliminering, kræver vis viden. I en situation med åbne ledninger vil alle være i stand til at fuldføre alle procedurer, og i øjeblikke med skjulte ledninger er det bedre at kontakte specialister. Vi håber, at denne artikel vil hjælpe med at bestemme brudpunkterne samt eliminere dem ved hjælp af specielle enheder..
