DIY elektriske ledninger: fra diagram til installation

Selv for 15-20 år siden var belastningerne på elnettet relativt små, men i dag har tilstedeværelsen af et stort antal husholdningsapparater til tider fremkaldt en stigning i belastningen. Gamle ledninger er langt fra altid i stand til at modstå en tung belastning, og med tiden er der behov for at udskifte dem. Lægning af elektriske ledninger i et hus eller en lejlighed er et spørgsmål, der kræver vis viden og færdigheder fra mesteren. Først og fremmest drejer det sig om viden om reglerne for ledningsføring, evnen til at læse og oprette ledningsdiagrammer samt ledningsfærdigheder. Selvfølgelig kan du foretage ledningerne med dine egne hænder, men for dette skal du overholde reglerne og anbefalingerne nedenfor.

Ledningsregler

Alle byggeaktiviteter og byggematerialer er strengt reguleret af et sæt regler og krav – SNiP og GOST. Hvad angår installation af elektriske ledninger og alt relateret til elektricitet, skal du være opmærksom på reglerne for indretning af elektriske installationer (forkortet PUE). Dette dokument beskriver, hvad og hvordan man gør, når man arbejder med elektrisk udstyr. Og hvis vi vil lægge elektriske ledninger, skal vi studere det, især den del, der vedrører installation og valg af elektrisk udstyr. Nedenfor er de grundlæggende regler, der skal følges ved installation af elektriske ledninger i et hus eller lejlighed:

nøgleelementer i elektriske ledninger, såsom fordelerkasser, målere, stikkontakter og kontakter skal være let tilgængelige;
installation af kontakter foretages i en højde af 60 – 150 cm fra gulvet. Selve kontakterne er placeret på steder, hvor en åben dør ikke forhindrer adgang til dem. Det betyder, at hvis døren åbnes til højre, så er kontakten i venstre side og omvendt. Tråden til kontakterne lægges fra top til bund;
stikkontakter anbefales at installeres i en højde af 50 – 80 cm fra gulvet. Denne tilgang er dikteret af oversvømmelsessikkerhed. Stikkontakter er også installeret i en afstand på mere end 50 cm fra gas- og elkomfurer samt varme radiatorer, rør og andre jordforbundne genstande. Tråden til stikkontakterne lægges nedefra og op;
antallet af stikkontakter i rummet skal svare til 1 stk. med 6 m2. Køkkenet er en undtagelse. Det installerer så mange stikkontakter som nødvendigt for at forbinde husholdningsapparater. Installation af stikkontakter i toilettet er forbudt. Til stikkontakter i badeværelset er der en separat transformator udstyret uden for den;
ledningerne inden for eller uden for væggene udføres kun lodret eller vandret, og ledningsplaceringen vises på ledningsplanen;
ledninger lægges i en vis afstand fra rør, gulve og andre ting. For vandrette kræves en afstand på 5 – 10 cm fra gulvbjælkerne og gesimserne og 15 cm fra loftet. Højden fra gulvet er 15 – 20 cm. Lodrette ledninger placeres i mere end 10 cm afstand fra kanten af døren eller vinduesåbningen. Afstanden fra gasrørene skal være mindst 40 cm;
ved udlægning af eksterne eller skjulte ledninger er det nødvendigt at sikre, at det ikke kommer i kontakt med metaldele i bygningskonstruktioner;
når der lægges flere parallelle tråde, skal afstanden mellem dem være mindst 3 mm, eller hver ledning skal være skjult i en beskyttende boks eller korrugering;
ledninger og tilslutning af ledninger udføres inde i særlige forbindelsesbokse. Samlingerne er omhyggeligt isolerede. Tilslutning af kobber- og aluminiumtråde til hinanden er strengt forbudt;
jordforbindelse og neutrale ledninger er boltet til enhederne.

Projekt og ledningsdiagram

Ledningsarbejde begynder med oprettelsen af et projekt og et ledningsdiagram. Dette dokument er grundlaget for fremtidige husledninger. Oprettelsen af et projekt og en ordning er en ganske alvorlig sag, og det er bedre at overlade det til erfarne specialister. Årsagen er enkel – sikkerheden for dem, der bor i huset eller lejligheden, afhænger af den. Projektoprettelsestjenester koster et vist beløb, men det er det værd.

De, der er vant til at gøre alt med egne hænder, skal i overensstemmelse med ovenstående regler samt have studeret det grundlæggende inden for elektroteknik uafhængigt lave en tegning og beregninger for netværksbelastninger. Der er ingen særlige vanskeligheder i dette, især hvis der i det mindste er en vis forståelse for, hvad en elektrisk strøm er, og hvad er konsekvenserne af uforsigtig håndtering af den. Det første du skal bruge er en legende. De er vist på billedet herunder:

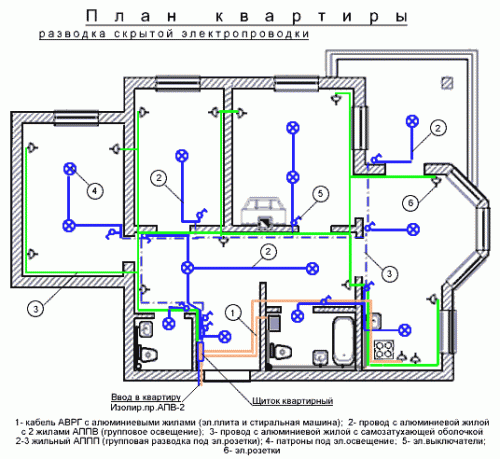

Ved hjælp af dem laver vi en tegning af lejligheden og skitserer belysningspunkter, installationssteder for kontakter og stikkontakter. Hvor mange og hvor de er installeret er beskrevet ovenfor i reglerne. Hovedopgaven for en sådan ordning er at angive installationsstedet for enheder og ledninger. Når du opretter et ledningsdiagram, er det vigtigt at tænke på forhånd, hvor, hvor meget og hvilken slags husholdningsapparater der vil være..

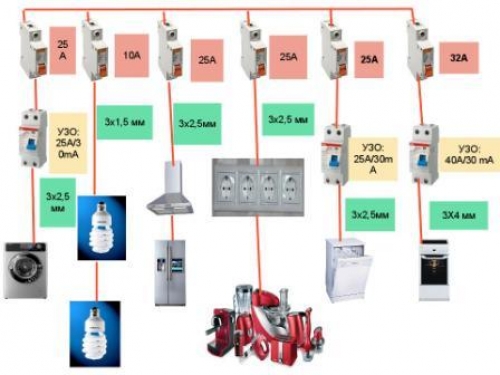

Det næste trin i oprettelsen af et diagram vil være ledningerne til forbindelsespunkterne på diagrammet. Det er nødvendigt at dvæle mere detaljeret ved dette punkt. Årsagen er i typen af ledninger og forbindelse. Der er flere sådanne typer i alt – parallel, sekventiel og blandet. Sidstnævnte er den mest attraktive på grund af økonomisk brug af materialer og maksimal effektivitet. For at lette lægningen af ledninger er alle forbindelsespunkter opdelt i flere grupper:

belysning af køkken, gang og stuer;
toilet- og badeværelsesbelysning;
strømforsyning til stikkontakter i stuer og korridorer;
strømforsyning til køkkenstik;
stikkontakt til elkomfur.

Ovenstående eksempel er blot en af mange muligheder for belysningsgrupper. Det vigtigste at forstå er, at hvis du grupperer forbindelsespunkterne, reduceres mængden af anvendte materialer, og selve kredsløbet forenkles..

Vigtig! For at forenkle ledningerne til stikkontakterne kan ledningerne gemmes under gulvet. Overliggende belysningstråde lægges inde i gulvpladerne. Disse to metoder er gode at bruge, hvis du ikke vil rive vægge. I diagrammet er sådanne ledninger markeret med en stiplet linje..

Også i ledningsprojektet er beregningen af den estimerede strømstyrke i netværket og de anvendte materialer angivet. Beregningen udføres i henhold til formlen:

I = P / U;

hvor P er den samlede effekt af alle anvendte enheder (Watt), U er spændingen i netværket (volt).

For eksempel en kedel på 2 kW, 10 pærer à 60 W hver, en mikrobølgeovn på 1 kW, et køleskab på 400 W. Den nuværende styrke er 220 volt. Som et resultat (2000+ (10×60) + 1000 + 400) / 220 = 16,5 ampere.

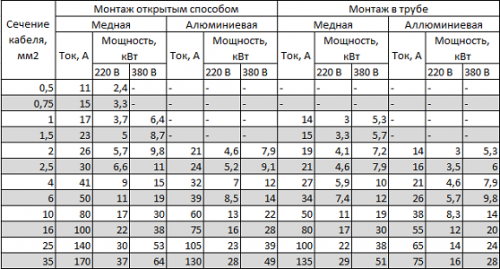

I praksis overstiger strømmen i netværket til moderne lejligheder sjældent 25 A. Baseret på dette er alle materialer valgt. Først og fremmest drejer det sig om ledningens tværsnit. For at lette valget viser nedenstående tabel hovedparametrene for ledningen og kablet:

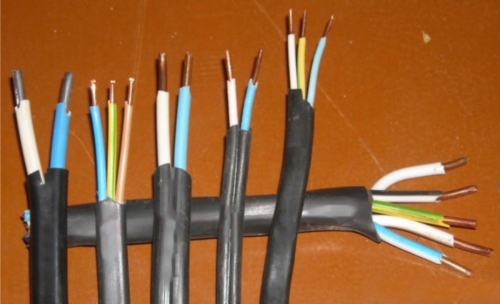

Tabellen indeholder ekstremt nøjagtige værdier, og da strømstyrken ganske ofte kan svinge, kræves der en lille margen for selve ledningen eller kablet. Derfor anbefales det, at alle ledninger i en lejlighed eller et hus består af følgende materialer:

VVG-5 * 6-ledning (fem kerner og et tværsnit på 6 mm2) bruges i huse med trefaset strømforsyning til at forbinde belysningspanelet til hovedpanelet;
VVG-2 * 6-ledning (to kerner og et tværsnit på 6 mm2) bruges i huse med en tofaset strømforsyning til at forbinde belysningspanelet til hovedpanelet;
VVG-3 * 2,5 wire (tre kerner og et tværsnit på 2,5 mm2) bruges til de fleste ledninger fra belysningspanelet til forbindelsesbokse og fra dem til stikkontakter;
VVG-3 * 1,5 ledning (tre kerner og et tværsnit på 1,5 mm2) bruges til ledninger fra forbindelsesbokse til belysningspunkter og kontakter;
VVG-3 * 4 wire (tre kerner og et tværsnit på 4 mm2) bruges til elektriske ovne.

For at finde ud af den nøjagtige længde af ledningen skal du løbe lidt med et målebånd rundt om huset og tilføje yderligere 3-4 meter lager til det opnåede resultat. Alle ledninger er forbundet til belysningspanelet, som er installeret ved indgangen. Afbrydere er monteret i skærmen. Normalt er der tale om fejlstrømsafbrydere til 16 A og 20 A. Førstnævnte bruges til belysning og kontakter, sidstnævnte til stikkontakter. For elkomfuret er der installeret en separat jordføler på 32 A, men hvis ovnens effekt overstiger 7 kW, installeres en jordføler på 63 A.

Nu skal du beregne, hvor mange stikkontakter og forbindelsesbokse, der er nødvendige. Alt er ret simpelt her. Det er nok at se på diagrammet og lave en enkel beregning. Ud over de materialer, der er beskrevet ovenfor, kræves forskellige forbrugsstoffer, såsom elektrisk tape og PPE -hætter til tilslutning af ledninger, samt rør, kabelkanaler eller kasser til elektriske ledninger, stikdåser.

Installation af elektriske ledninger

Der er ikke noget super kompliceret i ledningsarbejde. Det vigtigste under installationen er at overholde sikkerhedsreglerne og følge instruktionerne. Alt arbejde kan udføres alene. Fra installationsværktøjet skal du bruge en tester, en hammerbor eller slibemaskine, en boremaskine eller en skruetrækker, en tang, en tang og en skruetrækker. Laserniveauet vil ikke være overflødigt. Siden uden det er det ret svært at lave lodrette og vandrette markeringer.

Vigtig! Når du udfører reparationer med udskiftning af ledninger i et gammelt hus eller lejlighed med skjulte ledninger, skal du først finde og om nødvendigt fjerne de gamle ledninger. Til disse formål bruges en ledningsføler.

Layout og klargøring af kanaler til elektriske ledninger

Vi starter installationen med markeringen. For at gøre dette ved hjælp af en markør eller blyant sætter vi et mærke på væggen, hvor tråden skal lægges. Samtidig overholder vi reglerne for placering af ledninger. Det næste trin er at markere stederne for installation af belysningsarmaturer, stikkontakter og kontakter og et belysningspanel.

Vigtig! I nye huse er der en særlig niche til belysningspanelet. I gamle hænger et sådant skjold simpelthen på væggen..

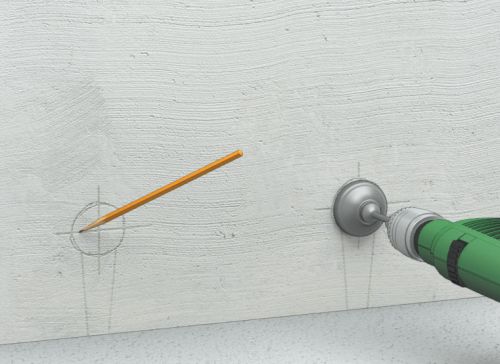

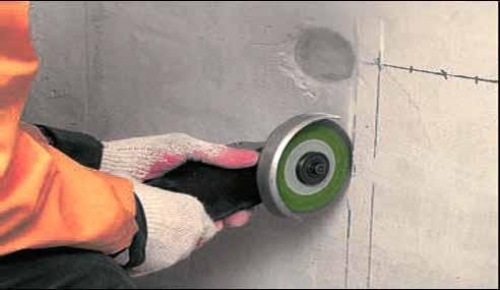

Efter at have afsluttet markeringerne går vi enten videre til installationen af ledninger på en åben måde eller til at spalte væggene til skjulte ledninger. Først ved hjælp af en perforator og en speciel krondyse skæres der huller ud til installation af stikkontakter, kontakter og forbindelsesbokse. Til selve ledningerne laves strober ved hjælp af en kværn eller en perforator. Under alle omstændigheder vil der være meget støv og snavs. Rillens dybde skal være omkring 20 mm, og bredden skal være sådan, at alle ledninger let kan passe ind i rillen.

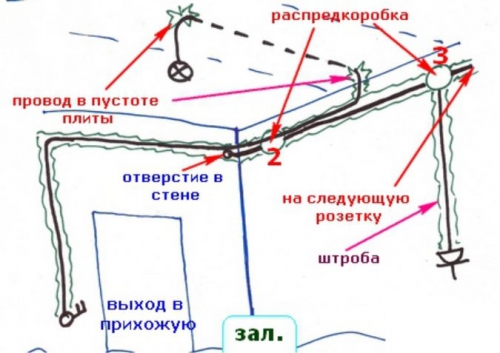

Hvad angår loftet, er der flere muligheder for at løse spørgsmålet om placering og sikring af ledningerne. For det første, hvis loftet er ophængt eller ophængt, så er alle ledninger simpelthen fastgjort til loftet. Den anden – en lav strobe er lavet til ledninger. For det tredje – ledningerne er skjult i loftet. De to første muligheder er ekstremt enkle at implementere. Men for den tredje skal man lave nogle forklaringer. I panelhuse bruges gulve med indre hulrum, det er nok at lave to huller og strække ledningerne inde i gulvet.

Efter at have afsluttet porten, går vi videre til den sidste fase af forberedelsen til installationen af ledningerne. Ledningerne skal trækkes gennem væggene for at bringe dem ind i rummet. Derfor bliver du nødt til at slå huller med et slag. Normalt laves sådanne huller i hjørnet af værelser. Vi laver også et hul til ledningsanlægget fra omstillingsbordet til belysningspanelet. Efter at have spånet væggene, begynder vi installationen.

Installation af åbne ledninger

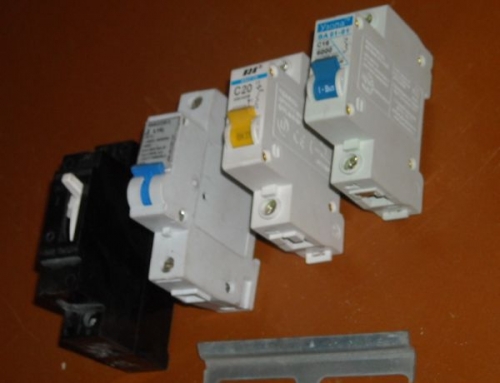

Vi starter med installationen af belysningspanelet. Hvis der blev oprettet en særlig niche til det, så placerer vi det der, men hvis ikke, så hænger vi det simpelthen på væggen. Vi installerer en RCD inde i skjoldet. Deres antal afhænger af antallet af belysningsgrupper. Det samlede og klar til tilslutning afskærmning ser sådan ud: der er nul terminaler i den øverste del, jordklemmer i bunden, automatiske maskiner installeres mellem terminalerne.

Nu sætter vi ledningen VVG-5 * 6 eller VVG-2 * 6 indeni. Fra siden af tavlen udføres de elektriske ledninger af en elektriker, så nu lader vi det stå uden forbindelse. Inde i belysningspanelet er inputwiren forbundet som følger: den blå ledning er forbundet til nul, den hvide ledning til den øverste kontakt på RCD’en, og den gule ledning med en grøn stribe er forbundet til jorden. Vi forbinder RCD’erne i serie med hinanden øverst ved hjælp af en jumper fra den hvide ledning. Nu går vi videre til ledningerne på en åben måde.

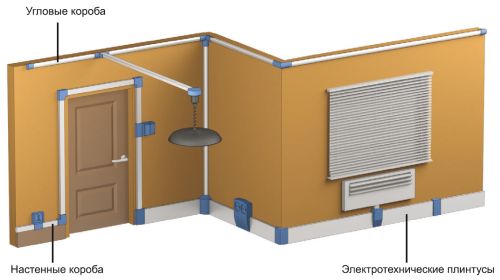

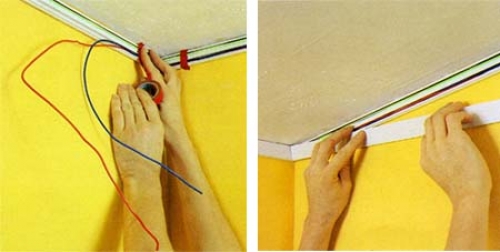

På de linjer, der er skitseret tidligere, reparerer vi kasser eller kabelkanaler til elektriske ledninger. Ofte, med åbne ledninger, forsøger kabelkanalerne selv at blive placeret nær bundpladen, eller omvendt, næsten under selve loftet. Vi fastgør ledningsbokse med selvskærende skruer med en skråning på 50 cm. Vi laver det første og sidste hul i kassen i en afstand på 5 – 10 cm fra kanten. For at gøre dette borer vi huller i væggen ved hjælp af en perforator, kører en dyvel indeni og fastgør kabelkanalen med selvskærende skruer.

Andre kendetegn ved udsatte ledninger er stikkontakter, kontakter og fordelingsbokse. Alle er hængt på væggen, i stedet for at blive indlejret indeni. Derfor er det næste trin at sætte dem på plads. Det er nok at fastgøre dem til væggen, markere stederne til fastgørelseselementer, bore huller og fastgøre dem på plads.

Dernæst går vi videre til ledningerne. Vi starter med at lægge hovedvejen og fra stikkontakterne til belysningspanelet. Som allerede bemærket bruger vi VVG-3 * 2.5-ledningen til dette. For nemheds skyld starter vi fra tilslutningspunktet mod instrumentbrættet. For enden af tråden hænger vi en etiket, der angiver, hvilken slags ledning det er, og hvor det kommer fra. Dernæst lægger vi ledninger VVG-3 * 1.5 fra kontakter og belysningsanordninger til forbindelsesbokse.

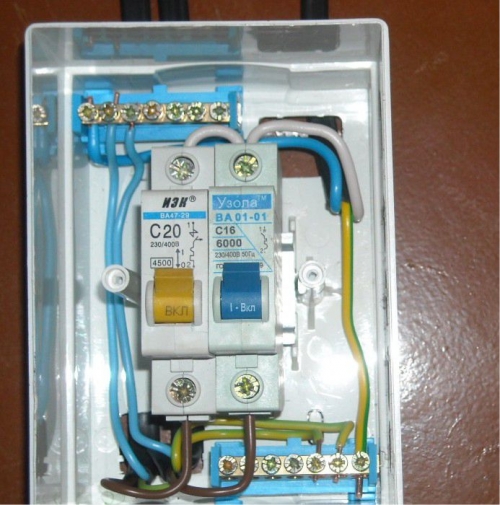

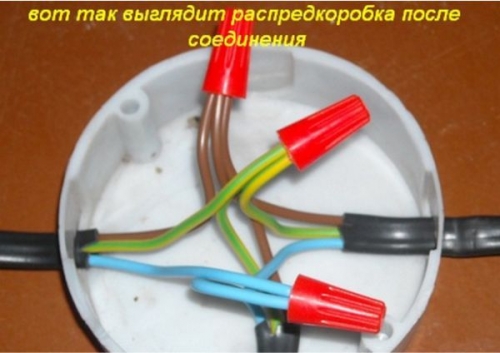

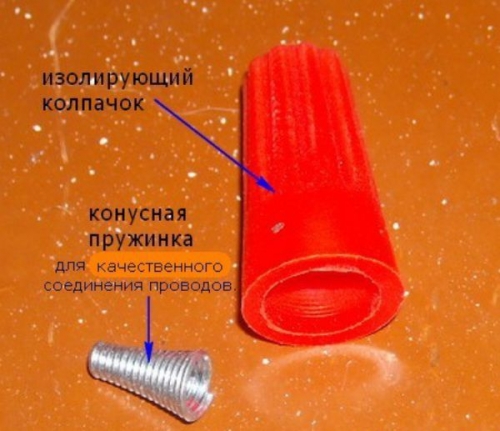

Inde i forbindelsesbokse forbinder vi ledningerne ved hjælp af PPE eller isolerer omhyggeligt. Inde i belysningspanelet er hovedledningen VVG -3 * 2.5 forbundet som følger: brun eller rød kerne – fase, forbundet til bunden af RCD, blå – nul, forbundet til nulbussen øverst, gul med en grøn stribe – jordet til bussen i bunden. Ved hjælp af en tester “ringer” vi alle ledninger for at udelukke mulige fejl. Hvis alt er i orden, skal du ringe til en elektriker og oprette forbindelse til tavlen.

Installation af skjulte ledninger

Den skjulte ledning er ganske enkel. En væsentlig forskel fra det åbne kun i måden at skjule ledningerne for øjnene. Ellers er handlingerne næsten de samme. Først installerer vi belysningspanelet og RCD-maskiner, hvorefter vi starter og tilslutter indføringskablet fra siden af fordelingspanelet. Vi lader det også være uden forbindelse. En elektriker vil gøre dette. Dernæst installerer vi distributionskasser og stikdåser inde i de fremstillede nicher.

Lad os nu gå videre til ledningerne. Vi er de første til at lægge hovedledningen fra VVG-3 * 2.5-ledningen. Hvis det var planlagt, lagde vi ledningerne til stikkontakterne i gulvet. For at gøre dette satte vi VVG-3 * 2,5-ledningen i et rør til elektriske ledninger eller en særlig korrugering og lagde det til det punkt, hvor ledningen sendes til stikkontakterne. Der placerer vi tråden inde i rillen og sætter den i stikdåsen. Det næste trin vil være at lægge VVG-3 * 1,5-ledningen fra kontakterne og belysningspunkterne til forbindelsesbokse, hvor de er forbundet til hovedledningen. Vi isolerer alle forbindelser med PPE eller elektrisk tape.

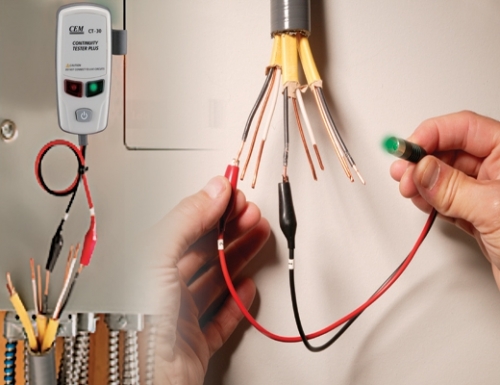

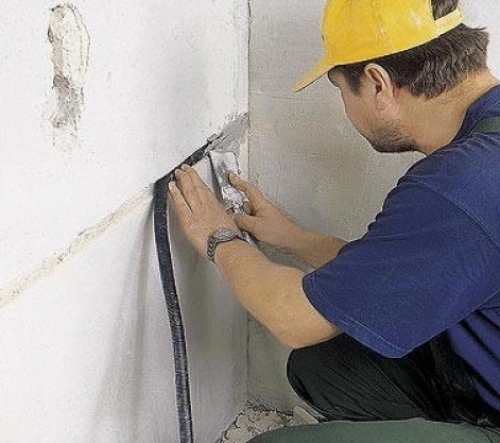

I slutningen kalder vi hele netværket med en tester for mulige fejl og forbinder det med belysningspanelet. Tilslutningsmetoden ligner den, der er beskrevet for åbne ledninger. Efter afslutningen forsegler vi rillerne med gipsspartel og inviterer en elektriker til at forbinde til tavlen.

Det er ganske let at lægge en elektriker i et hus eller lejlighed for en erfaren håndværker. Men for dem, der ikke er velbevandrede i elektroteknik, bør du bruge hjælp fra erfarne specialister fra start til slut. Dette vil naturligvis koste penge, men på denne måde kan du beskytte dig selv mod fejl, der kan føre til brand..
