Gør-det-selv grundstødning af huset

For nylig blev beskyttelsesjording kun udstyret på industrielle virksomheder og andre faciliteter, hvor kraftfulde elektriske installationer bruges. For at beskytte deres medarbejdere mod utilsigtet sammenbrud til sagen var enhver installation og enhed nødvendigvis jordforbundet. Men tiden står ikke stille. I dag er vores hjem proppet med kraftfulde husholdningsapparater: køleskabe, frysere, mikrobølgeovne, induktionskomfur, gulvvarmesystemer og meget mere. Men alt dette er en kilde til øget fare. I tilfælde af brud på deres isolation kan “tæt kommunikation” med kraftfulde enheder være dødelig. Det er derfor, for at beskytte alle beboerne i boligen, er det bydende nødvendigt at udstyre elektrisk jordforbindelse i landhuse. Arrangementet kan overlades til fagfolk, eller du kan gøre det selv.

Hvad er beskyttende jordforbindelse til?

I den faglige litteratur er det angivet, at beskyttende jordforbindelse er forbindelsen mellem ikke-strømførende dele af elektriske installationer til jorden (jorden), som udføres med vilje. På samme tid får disse dele af elektriske apparater og installationer ikke strøm i normal tilstand. Men hvis der pludselig er en delvis ødelæggelse af det isolerende lag, kan apparatets metalhus blive spændt..

Hvis du forklarer det på et mere tilgængeligt sprog, skal du huske skolens fysikkursus. Som vi kender fra dette, har strømmen en tendens til at flyde i den retning, hvor der er mindst modstand. Når isolering brydes på strømførende dele af elektriske apparater, begynder strømmen at lede efter det sted, hvor modstanden er lavest. Så det når enhedens krop, som et resultat af hvilket kroppen får energi. Denne situation kaldes en “nedbrydning til kroppen”. Udover det faktum, at strømmen på sagen kan skade selve enheden eller forstyrre dens funktionalitet, hvis en person eller et dyr på et sådant tidspunkt rører ved enhedshuset, vil de modtage et elektrisk stød. Dette kan have alvorlige konsekvenser..

Beskyttet jordforbindelse udføres for at føre strømmen ned i jorden (jorden). På samme tid er det ekstremt vigtigt at lave en jordsløjfe med så lav modstand, så strømmen, som fordeles i et omvendt proportionelt forhold mellem personen og jordingsanordningen, passerer gennem personen i de maksimalt tilladte hastigheder, og det meste af det omdirigeres til jorden..

Hvad er jordsløjfen

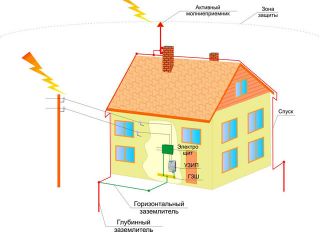

Den mest almindelige version af jordsløjfen er elektroder begravet i jorden, forbundet til hinanden i en sløjfe, som kan være en hvilken som helst geometrisk figur – en trekant, firkant eller en anden, men forbindelsen kan også foretages i en række. Arrangementsmuligheden afhænger af, hvor praktisk det er til installation og af størrelsen på det område, der kan bruges til konturen. Nogle gange laves jordsløjfen omkring bygningens omkreds. Den resulterende struktur er fastgjort til skærmen, hvortil der bruges et jordkabel..

Afstanden fra jordkredsløbet til huset bør ikke være for stor, 4 – 6 m anses for at være optimalt. Det er umuligt at placere kredsløbet tættere end 1 m til huset, det er uønsket længere end 10 m.

Vigtig! Jordsløjfen skal installeres under niveauet for jordfrysning, dvs. i en dybde på mindst 0,8 m.

Den dybde, til hvilken det er nødvendigt at begrave elektroderne, afhænger af jordens struktur og dens mætning med vand og kan variere fra 1,5 m til 3 m eller mere. Hvis grundvandet er tæt på jordoverfladen, er jorden mættet med vand, så vil dybden være lav. Ellers bliver du nødt til at køre stængerne dybt ned i jorden eller udstyre en anden version af jordingssystemet.

Jordsløjfe lavet af jernholdigt metal

Alle jernholdige metalstænger kan bruges som jordelektroder. Det kan være et stålhjørne (oftest brugt), et rør, en I-bjælke, forstærkning med en glat struktur. Valgprincippet er enkelt – bekvemmeligheden ved at køre i jorden. De der. du kan vælge enhver form, det vigtigste er, at metalets tværsnit er mindst 1,5 cm2.

Antallet af stænger – elektroder kan bestemmes empirisk eller beregnes, men den mest almindelige er en trekantet jordsløjfe med elektroder ved trekantens hjørner. Stængerne er forbundet med metalstrimler, den samme strimmel fører til tavlen.

Afstanden mellem stængerne kan være fra 1,2 m til 3 m eller mere. Det afhænger af jordens modstandsdygtighed.

Vigtig! Inden du foretager jordforbindelse i dit hjem, skal du kontakte en almindelig elektriker i dit område. Spørg dem, hvilke strukturer der oftest er, og med hvilke egenskaber de er udstyret i din region. På hvilken dybde skal elektroderne placeres, hvor langt der skal tages ud fra huset, hvilken afstand skal der gøres mellem stængerne. Dette vil i høj grad lette din opgave..

Modulære jordingssystemer

Ud over det faktum, at du kan udstyre en jordsløjfe fra et improviseret materiale, er der færdige færdige modulære jordingssystemer på markedet.

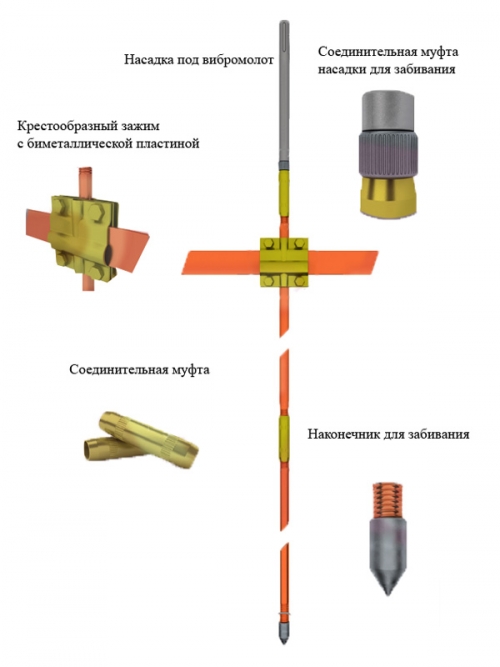

Sættet indeholder stænger lavet af stål af høj kvalitet, de er dækket med kobber ovenpå. Stangernes diameter er cirka 14 mm, længden er op til 1,5 m. Der er en kobberbelagt tråd på begge sider af stangen. Elementerne er forbundet med hinanden ved hjælp af messingkoblinger. For at begrave stængerne i jorden er der spidser, der er skruet fast på gevindforbindelsen. Der er flere typer af sådanne tips til forskellige jordarter. Også inkluderet er klemmer til tilslutning af lodrette (stænger) og vandrette (strimler) elementer. For at beskytte strukturen mod korrosion bruges en særlig pasta, hvormed alle elementer i systemet behandles.

Færdiglavede modulære jordingssystemer har flere betydelige fordele:

Ved at forbinde lodrette elementer er det muligt at trænge igennem 50 m;
Stængerne er ikke særlig modtagelige for korrosion takket være det kobberbelagte og rustfrie stål;
Ingen svejsning påkrævet;
Arrangementet kan spare plads, fordi hele systemet kan udstyres til 1 m2;
Der kræves ikke noget særligt udstyr til installationen;
Holdbar.

Valget af et jordforbindelsessystem, hjemmelavet eller færdiglavet modulært, afhænger kun af det økonomiske budget og personlige præferencer. Men under alle omstændigheder, før arrangementet, er det nødvendigt at foretage jordforbindelsesberegninger..

Sådan beregnes jordforbindelse

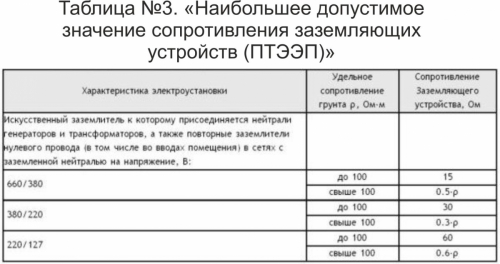

For dem, der ikke kan lide unødvendige vanskeligheder, er der en mulighed for at udføre jordforbindelse empirisk. Du kan udstyre en trekantet kontur i en optimal afstand fra huset, bruge metalstænger 3 m lange, gøre afstanden mellem stængerne fra 1,5 til 2 m, forbinde dem sammen og måle sløjfens modstand. Krav til jordforbindelse er som følger: Jordsløjfens modstand skal være i området fra 4 til 10 ohm. Som hovedregel, jo lavere modstandsværdi, desto bedre. Hvis resultatet af målinger af vores kredsløb ikke opfylder kravene, tilføjer vi flere elektroder og opretter forbindelse til de allerede installerede. Vi måler igen. Og så gentager vi, indtil vores kredsløb har en modstand på 4 ohm.

En mere korrekt løsning ville stadig være at foretage alle de nødvendige beregninger, inden installationen af kredsløbet påbegyndes. Det vigtigste er at bestemme antallet af nødvendige elektroder og længden af den vandrette jordelektrode (strimmel). Alt dette afhænger direkte af jordens egenskaber, eller rettere dets modstand..

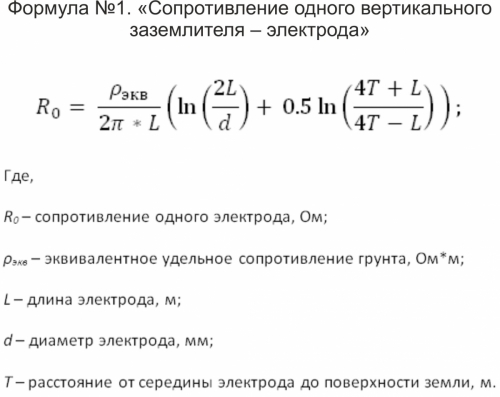

Først og fremmest bestemmer vi modstanden på en stang.

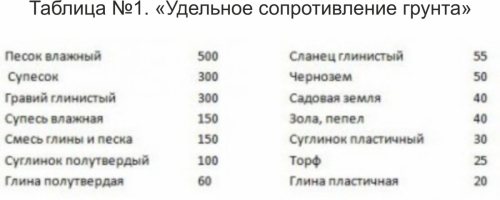

Værdien af jordresistivitet til beregninger kan tages fra tabellen.

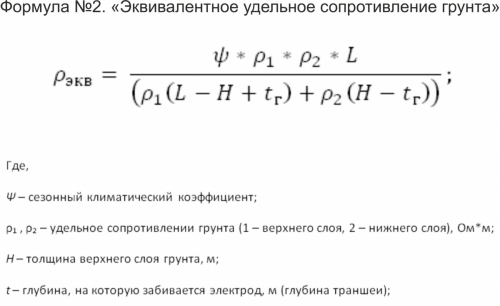

Hvis jorden er heterogen, beregnes dens modstand ved formlen:

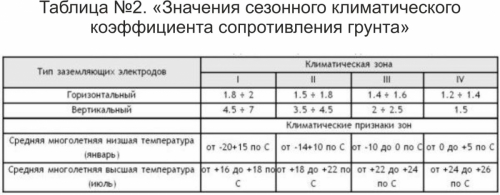

Værdien af den sæsonbetonede klimatiske koefficient kan tages fra tabellen:

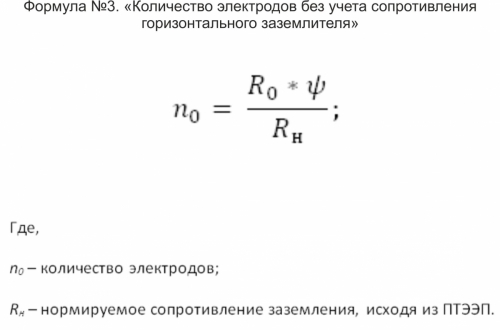

Hvis du ikke tager højde for modstanden for den vandrette jordelektrode (strimmel), kan antallet af elektroder findes ved formlen:

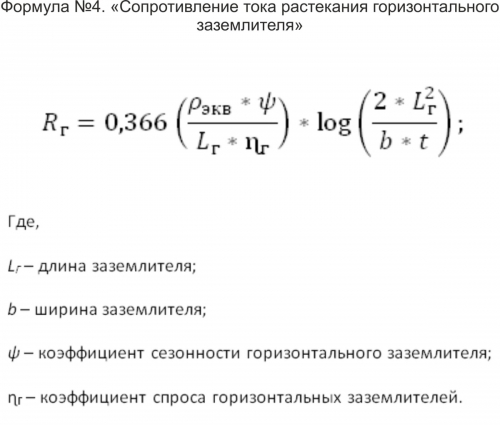

Find horisonten, der spreder modstand. jordkontakt:

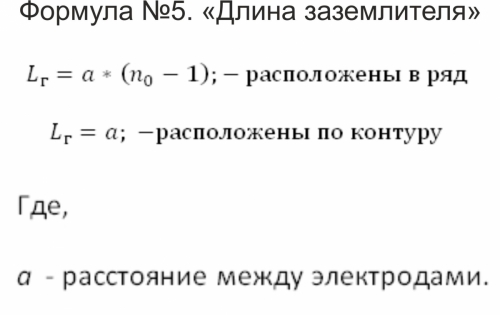

Vi finder længden af jordelektroden ved hjælp af følgende formler:

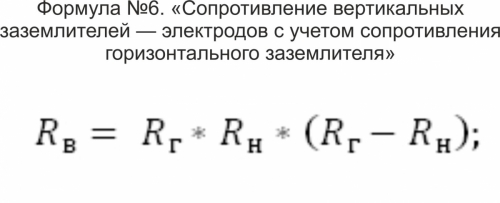

Nu kan du beregne modstanden af elektroderne:

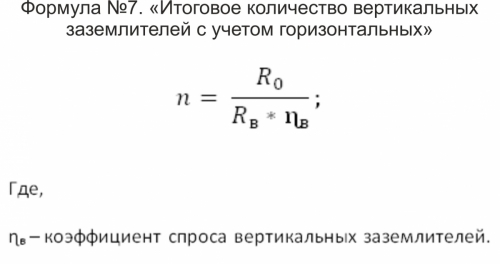

Endeligt antal elektroder:

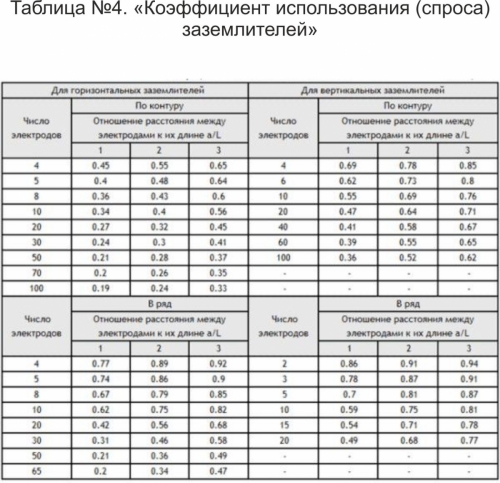

Efterspørgselskoefficienten findes fra tabellen:

Indikatoren for udnyttelsesfaktoren angiver strømmenes indflydelse på hinanden, hvilket afhænger af placeringen af de lodrette jordelektroder. Når elektroderne er forbundet parallelt, påvirker de strømme, der passerer dem, hinanden. Jo mindre afstanden mellem de lodrette elektroder laves, desto større er modstanden i hele kredsløbet. Derfor tilrådes det undertiden at placere stængerne adskilt fra hinanden i en afstand svarende til deres længde, for eksempel 3m.

Værdien af antallet af elektroder opnået i løbet af beregningerne afrundes op til det nærmeste hele tal. Beregninger er klar, du kan starte installationen.

Sådan laver du jordforbindelse i et privat hus med dine egne hænder

Det anbefales at starte installationen af jordforbindelse i den varme årstid. For det første er det lettere at udføre jordarbejde på denne måde. For det andet vil værdien af jordmodstand være mere præcis og maksimal. Dette er meget vigtigt for jordforbindelse af høj kvalitet. Ellers kan jordforbindelse foretages, når jorden midlertidigt er mættet med vand, og dens modstand vil være 4 ohm, og derefter vil tørke komme, og dens modstand vil stige til 20 ohm. Det er bedre at tage højde for den maksimale værdi med det samme..

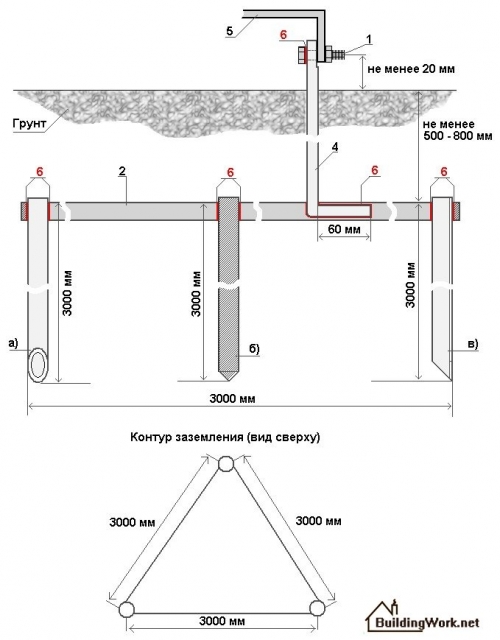

Vi vil overveje arrangementet af en jordsløjfe lavet af valset metal i form af en trekant:

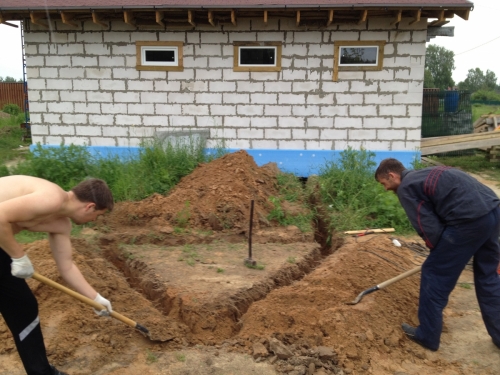

Det første trin er at vælge et bekvemt sted. Vi graver en skyttegrav i form af en trekant. Den optimale dybde er fra 0,7 til 1 m, bredden er 0,5 – 0,7 m. Længden af hver linje er den samme, som vi bestemte under beregningerne (længden af den vandrette jordelektrode).
Fra et af hjørnerne (ethvert) graver vi en skyttegrav, der fører til strømskærmen nær huset.
Lodret jordforbindelse – vi driver elektroderne ind i trekantens hjørner. Du kan bruge et stålhjørne 50 * 50 eller ethvert andet stangmetal. For nemheds skyld at køre i jorden skærper vi enden af stangen med en kværn. Hvis jorden er for hård til at drive elektroder ind i den, så borer vi brønde.
Vi uddyber stængerne, så deres top stikker op af jorden. Hvis vi skulle bore brønde og derefter indsætte elektroder i dem, fyldte vi dem med jord blandet med salt.
En stålstrimmel (mindst 40 * 5 mm) svejses til stængerne på en sådan måde, at der dannes en trekant. Vi fører den ene bane langs skyttegraven til elskabet.

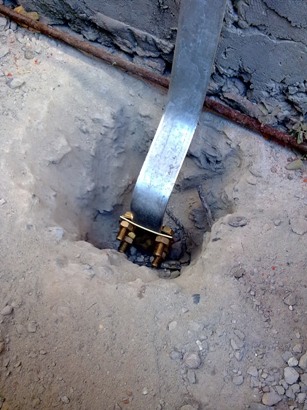

Vi begynder at forankre i et privat hus gennem et skjold. For at gøre dette fastgør vi strimlen til jordledningen eller direkte til strømafskærmningen med en 10 mm bolt. Bolten skal svejses til båndet.

Det næste trin er at kontrollere jordforbindelsen. For at gøre dette har du brug for en enhed “Ohmmeter”, det koster meget. For at kontrollere modstanden en eller to gange i livet, er det dyrt at købe den. Derfor inviterer vi specialister fra energiafdelingen til at kontrollere kredsløbets modstand. Ud over at de vil foretage målinger, vil de også udfylde passet til jordsløjfen. Hvis modstandsindikatorerne er korrekte, kan du begrave kredsløbet. Hvis ikke, så kører vi i yderligere elektroder..
Vi fylder skyttegraven op. Til dette bruger vi en homogen jord uden tilsætninger af knust sten eller byggeaffald.

Vigtig! I tørt vejr anbefales det at vande jordsløjfen med vand fra en slange, så dens modstand falder.

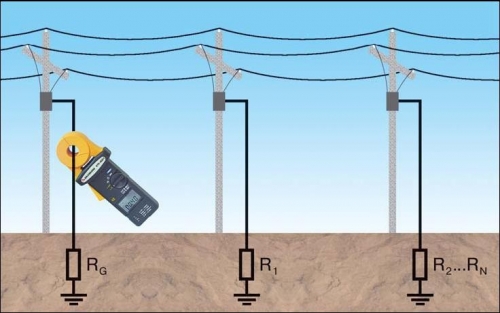

For bedre drift af afbryderen udføres også neutral jordforbindelse. Ved indgangen til bygningen er den neutrale forbundet til en gengrund. Faktum er, at elektricitet kommer til private huse gennem luften. For 6-10 kW kraftoverførings tårne jordes neutralen igen, men for 0,4 kW kraftoverføringsledninger gør næsten aldrig energiselskaber dette. For at belastningen kan fordeles korrekt, er det nødvendigt at jordstøtte støtten nær huset (det er ønskeligt, at alle naboer også er jordforbundet). Og denne jordforbindelse bør ikke kombineres med kredsløbet.

Hvis du ikke er sikker på, at du vil gøre alt korrekt, kan du kontakte specialiserede organisationer, der udfører alle de nødvendige beregninger og installationen kompetent. Hvis du er en ivrig forretningsfører, der er vant til at gøre alt med dine egne hænder, så gå efter det. Bare husk – din skabelse er designet til at beskytte hele familien..
