Gør-det-selv ledningsudskiftning
Der kan være mange grunde til at ændre ledninger. Den første og vigtigste er, at ledningsdiagrammet og kabelegenskaberne i sovjetiske huse ikke er designet til et stort antal kraftfuldt elektrisk udstyr. Og fordelene ved civilisation tilføjes og tilføjes i vores hjem. Det går ikke ubemærket hen. Aluminiumskabler, hvis tværsnit ikke er designet til moderne forbrugers samlede kapacitet, begynder hurtigt at mislykkes, overophedning. Den anden grund er ledningens ærværdige alder. Garantiperioden for ledningen er 20 år. Herefter begynder en hurtig ødelæggelse af isoleringen, hvilket fører til lysbue og kortslutninger. Den tredje årsag er manglen på jordforbindelse i de gamle ledninger. Alt dette samlet kan føre til større reparationer og udskiftning af elektriske ledninger, hvilket medfører kolossalt spild. Men fortvivl ikke. For at du kan spare på specialisters arbejde, fortæller vi dig, hvordan gør-det-selv-ledninger udskiftes.
Vi skifter de gamle elektriske ledninger eller lægger en ny
Jeg vil med det samme bemærke, at det ikke giver mening at udskifte ledningerne delvist. Hvis du allerede har besluttet at ændre, så skift helt til selve panelet med udskiftning af alle stikkontakter og kontakter. Der er kun en undtagelse – en midlertidig foranstaltning. Hvis der er et trådbrud på et bestemt sted, og du ikke vil foretage reparationer, er det ganske muligt at reparere og udskifte de elektriske ledninger kun i dette område.
Inden du fortsætter med udskiftning af ledninger i hele lejligheden eller huset, er det nødvendigt at finde ud af ordningen for dens lægning. Det kan jo være, at ingen “udskiftning” af det gamle med et nyt vil fungere, men du bliver nødt til at afbryde de gamle motorveje og helt lave en ny ledning. Det afhænger af, hvordan de gamle ledninger blev implementeret.
I nogle typiske huse afviger ledningerne til forskellige rum. på gulvet i specielle strober, lavet på fabrikken. Et træ- eller parketgulv lægges ovenpå på bjælker. Trådene stiger til kontakter og stikkontakter enten under gipset, eller i rillerne eller i gulvene. Til belysningsanordninger – i gulvets hulrum. Hvis du ikke vil rive gulvbelægningen af, bliver du nødt til at glemme at udskifte ledningerne. Det vil være nødvendigt at “afbryde” det og lægge en ny til enhederne og forbrugerne på en anden, mere tilgængelig måde.
Hvis ledningerne i første omgang går igennem i rillerne på væggene, derefter vil det ikke være et stort puslespil at udskifte det, men du bliver nødt til at svede for at få det ud af gipset.
Udskiftning åbne ledninger – det enkleste job. Du behøver muligvis ikke engang at foretage reparationer.
Efter at have fundet ud af, hvilke ledninger ledningerne går gennem lejligheden, kan du beslutte, hvilke færdige riller eller steder til installation af forbindelsesbokse, vi kan bruge, når ledningerne udskiftes, og hvilke ikke.
Nyt ledningsdiagram

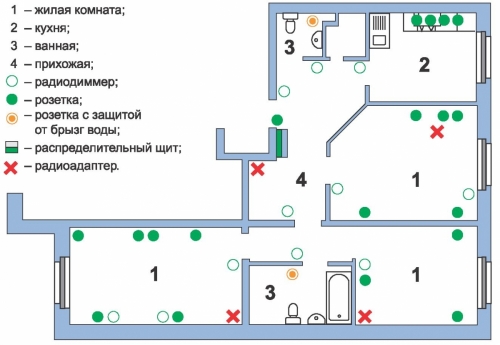

En komplet udskiftning af ledninger begynder med et nyt ledningsdiagram. Til at begynde med beslutter vi på hvilken måde vi vil montere ledningerne: åbne, lukkede eller kombinerede (i kabelkanaler). Dernæst skal du tegne en plan for lejligheden på papir, angive de steder, hvor husholdningsapparater er placeret, hvor det er planlagt at installere stikkontakter og kontakter, belysningsarmaturer, hvor der skal bruges switchboxes.
Stikkontakterne skal installeres de steder, hvor der er kraftfulde elektriske apparater. Deres antal for stuer beregnes i henhold til følgende regel: for hver 6 m2 i rummet skal der være 1 stikkontakt. Denne regel fungerer ikke i køkkenet: den skal have mindst 3 afsætningsmuligheder pr. 6 m2. Husk jo, at det er i køkkenet, at den største mængde udstyr er koncentreret: et køleskab, en fryser, en mikrobølgeovn, en induktionskomfur, en elkedel og andre. Forresten kræver en elektrisk komfur en separat stikkontakt med et strømkabel på mindst 4 mm2, 6 mm2 kan også være nødvendigt, det afhænger af ovnens effekt. Det er bedre at placere alle andre stikkontakter i køkkenet ved siden af permanent installerede apparater..
Stikkontaktenes installationshøjde er ikke strengt reguleret. Det kan installeres i en afstand på 20 – 30 cm fra gulvet eller højere – 80 cm eller 1 m. Det afhænger af bekvemmeligheden. Den eneste begrænsning er, at stikkontakterne ikke må monteres for tæt på gulvet, ellers kan der opstå problemer under oversvømmelse. Installation af stikkontakter på toilettet er forbudt på badeværelset – det er kun tilladt gennem en særlig distributionstransformator.
Afbrydere installeres straks, når de kommer ind i rummet nær døren, ikke nærmere end 15 cm fra døråbningen. For at døren ikke forstyrrer deres brug, monterer de den fra siden af vestibulen og ikke hængslerne. Kontakternes højde er heller ikke strengt reguleret, nogen installerer den 0,9 m fra gulvet, nogen 1,5 m – da det er mere bekvemt for nogen.

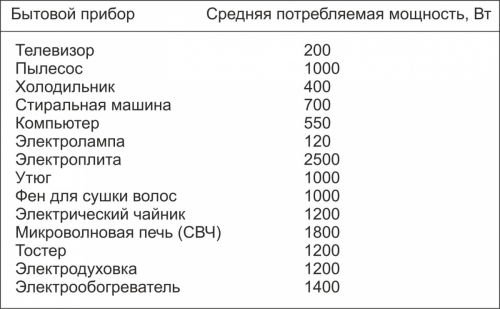

For hvert værelse er det nødvendigt at beregne den samlede effekt af elektriske apparater.
Elbord til elektriske apparater.
Hvis der er mange kraftfulde enheder i et rum, skal separate linjer med automatiske nedlukninger sluttes til dem..
Vi ser på opbygningen af stikkontakter og kontakter, hvor det vil være praktisk for os at placere forbindelsesbokse, så de er tilgængelige. Vi satte dem på planen. Trådens lægningsretning skal være strengt lodret eller vandret; lægning diagonalt eller i en anden vinkel end 90 ° er ikke tilladt.
Dernæst opdeler vi forbrugere i grupper, for eksempel:
Vi planlægger separate strømkabler til hver. Dette skal angives på diagrammet: type, snit, materiale.
Vi tjekker diagrammet for sidste gang, går gennem værelserne, vurderer. Hvis du er tilfreds med resultatet, anvender vi objekternes placering på vægge og loft. Hvis der er planlagt skjulte ledninger, skal du fjerne alle efterbehandlingsmaterialer til dette, rense væggene og tegne dem med en markør eller en simpel blyant kabelføringerne, installationsstederne for samlingsbokse, stikkontakter og kontakter. Lad os nu købe materialer.
Vi køber ledninger, afskærmninger, forbindelsesbokse, jordfelsbrytere og automatiske maskiner
Hvis du er interesseret i spørgsmålet om, hvor meget det koster at udskifte ledningerne, så lad os prøve at diskutere det. Først og fremmest afhænger det af, at du selv vil gøre det eller ansætte elektrikere, og derefter bygherrer til at lukke op for elektrikeres arbejde. Det andet punkt er, hvordan du planlægger at lave pakningen. Hvis der er i kabelkanalerne, vil der ikke være noget særlig støvet arbejde. Du skal bare bruge penge på materialer. Hvis du skal lave skjulte ledninger i strobes, er dette den dyreste og beskidte mulighed..
Omkostningerne ved udskiftning af elektriske ledninger med egne hænder afhænger af lejlighedens størrelse og mængden af materialer, der skal købes. I gennemsnit skal du bruge omkring $ 700 kun til ledninger, stikkontakter, kontakter og andre relaterede materialer..

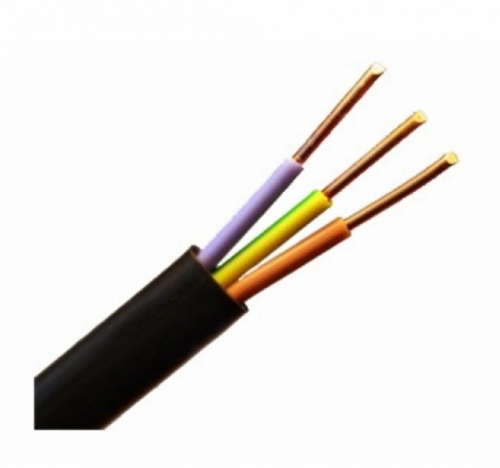

Ledninger. For at lægge kablet til belysningsarmaturerne køber vi en tre-kernet kobbertråd VVG 1,5 mm2 med et tværsnit. Vi beregner længden som følger: Vi måler alle de mærker, vi lavede på vægge og loft og tilføjer 10-15 cm for hver mellemliggende fordelingsboks og kontakter. For at lægge ledningerne til stikkontakterne køber vi et tre-kerne VVG-kabel på 2,5 mm2 med et tværsnit. Vi beregner længden på samme måde. Til en elektrisk komfur har du brug for VVGng 5 * 6 – en fem -kernet tråd 6 mm2 med et tværsnit.
RCD’er og maskiner. Lad os straks skelne mellem disse begreber.
RCD – fejlstrømsindretning, nødvendig for beskyttelse mod lækstrømme.

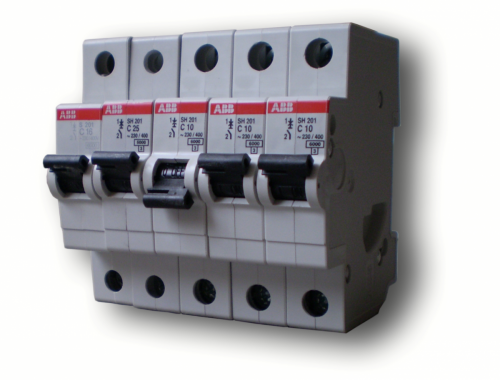

Afbryder bruges til kortslutningsbeskyttelse.
Differentielle automatiske maskiner kan bruges, de udfører funktionerne på begge enheder på én gang.
Til “outlet” -gruppen køber vi en 30 mA klasse A RCD og en 16 – 20 A maskine.
For gruppen “belysning” – en maskine til 10 A. Dette vil være helt nok.
For gruppen “kraftfulde enheder”, “køkken” og “farlige kraftfulde enheder” – maskiner til 25 A og RCD’er til 30 mA.
Tilslutningskasser vi køber den nødvendige mængde, baseret på ordningen.

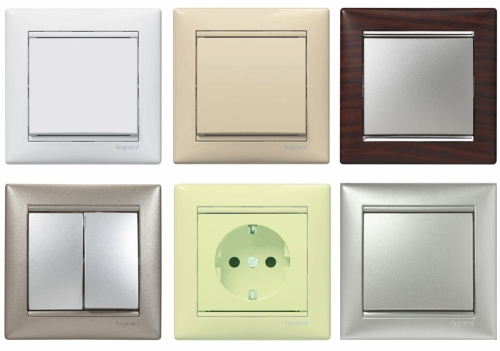

Stikkontakter og kontakter vi vælger afhængigt af om ledningerne er åbne eller skjulte, samt af æstetiske årsager. De kan være inline eller overhead. Du kan købe belyste kontakter til bestemte områder, f.eks. En gang eller gang. Men dette er valgfrit.

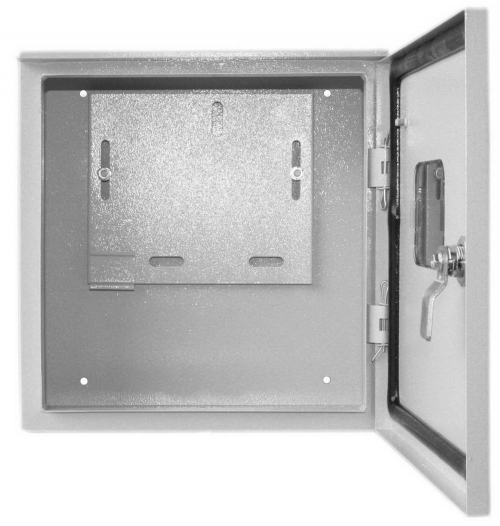

Elektrisk panel du kan købe metal, eller du kan købe plastik. Vi vælger størrelsen på skjoldet afhængigt af antallet af maskiner og jordfilsikre, som vi vil forbinde. Der er skjolde til 2 maskiner og op til 16 eller flere stykker. Vi tager et skjold med en margin til 2 maskiner, bare hvis vi i løbet af den efterfølgende drift skal oprette en separat linje til en anden kraftfuld enhed.

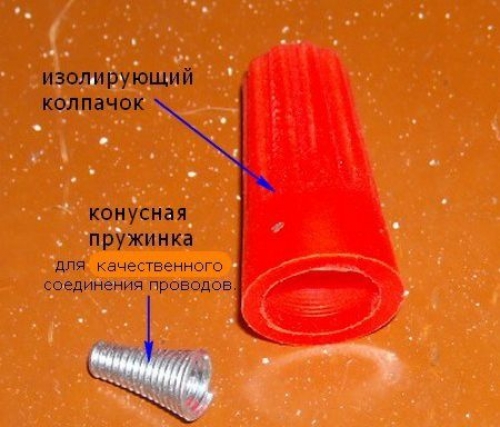

Sizy – tilslutning af isolerende elementer til tilslutning af ledninger i forbindelsesbokse. Vi køber for meget.
Du skal også bruge elektrisk tape og dyvel-søm, selvskærende skruer, korrugering, clips til korrugering og mere.
Du kan fortsætte til installationen.
Installation af tavlen
Udskiftning af de gamle elektriske ledninger begynder med installationen af et nyt skjold. I nye bygninger er der en særlig niche til rådighed, hvortil der er tilsluttet et strømkabel. I dette tilfælde skal du bare installere alle maskiner og jordfelsbrytere i det, rette det i en niche og slutte det til kablet.
Hvis huset er gammelt, skal skærmen hængsles. For at gøre dette vælger vi et praktisk sted at have gratis adgang til det. Vi hænger skjoldet på dyvlerne. Da vi ikke har en ledning i vores lejlighed, borer vi et hul i væggen og trækker VVGng 5 * 6 -kablet, forbinder det med skjoldet i indgangen.

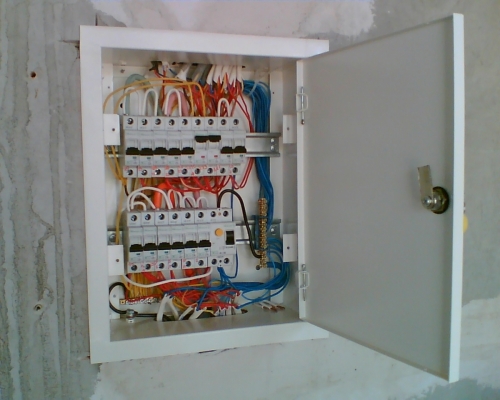

Indvendigt ser et standardskærm sådan ud: øverst – terminaler nul, i bunden – jorden, i midten – maskiner. Vi renser indføringskablet, forbinder den blå ledning til nul, den gule ledning til jorden og den hvide ledning til den øverste kontakt på maskinen og sætter en jumper til den tilstødende maskine på samme sted. Vi forbinder ledningerne VVGng 3 * 2.5 og VVGng 3 * 1.5 som følger: fasen – til terminalen på maskinen nedenfor, nul og jord – det samme som input -strømkablet.
Hvis en RCD bruges, så er fasen og nul først forbundet med RCD’en og først derefter gå til maskinen og nulterminalen.
Nu kan vi gå videre til installationen af ledningerne.
Installation af skjulte ledninger
Skjulte elektriske ledninger kan installeres i riller, gulvhulrum, under gulve, bag gipsvæg eller under gips.
Lægning af kablet i rillerne og under gipset er den mest støvede løsning. Nogle gange, for ikke at bøje rundt om alle væggene, fører ledningerne langs gulvet. Men i dette tilfælde skal du afmontere det gamle gulvbelægning helt og sætte et nyt i..

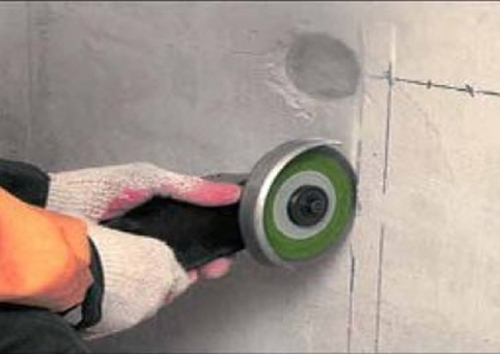

For at gøre en jagt i vægge af beton eller mursten skal du bruge en jagtfræser eller i ekstreme tilfælde en kværn med en diamantskive og en perforator med en diamantkrone. Det er nødvendigt at arbejde i åndedrætsværn og beskyttelsesbriller, da der vil være meget støv.
Vigtig! Bemærk, at flisning af betongulv i typiske panelhuse til lægning af elektriske ledninger er forbudt ved dekret fra Moskvas regering nr. 508-PP af 25/10/2011
Vi foretager dybden af stroberne baseret på det faktum, at gipslaget ovenpå ikke overstiger 10 mm. Bredden er ikke begrænset. Vi skærer stederne ud for forbindelsesbokse og stikkontakter ved hjælp af en speciel krone.
Hvis der er mulighed for at lægge et kabel i gulvets hulrum, så forsøger vi at gøre det for ikke at krænke væggenes og loftets integritet. Dette gælder især for belysningskablet, da det oftest er placeret i hulrummene på pladen, der fungerer som loftet i din lejlighed..

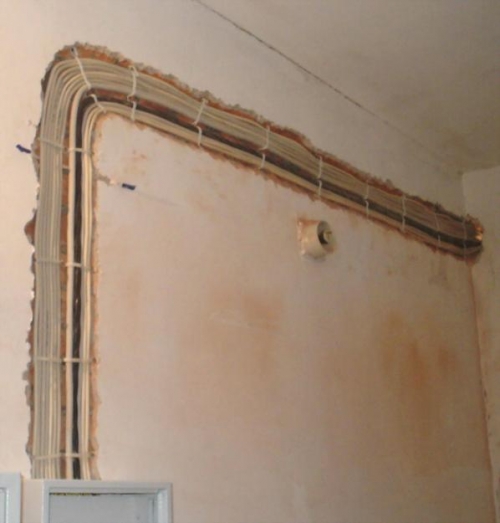

Når alle rillerne er klar, i henhold til den tidligere gennemførte ordning, lægger vi ledningerne i den nødvendige mængde og den nødvendige sektion. For at gøre dette skærer vi dem i stykker af den nødvendige længde. Nogle gange trækkes de for nemheds skyld gennem bølgepapet, så det senere ville være lettere at udskifte stedet uden at forstyrre vægafslutningen. Nogle gange trækkes et bundt ledninger sammen med specielle klemmer og fastgøres til væggen med fastgørelseselementer.

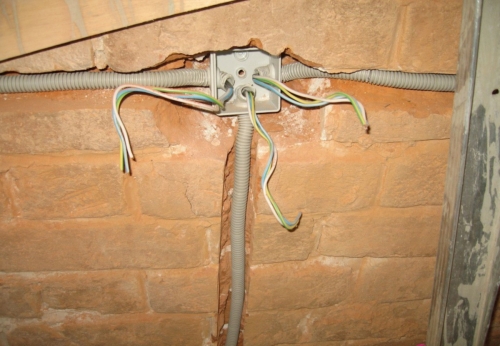

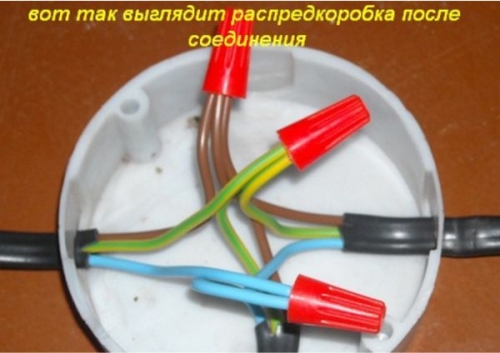

I forbindelsesbokse forbinder vi ledningerne ved hjælp af SZ, lukker dem med et låg. Vi installerer stik og kontakter. Vi forbinder ledningerne til kontakterne. Ved hjælp af en tester kontrollerer vi systemets ydeevne. Hvis alt er godt, kan du ringe til en elektriker for at tilslutte strømmen fra strømkortet.
Derefter skal alle riller være dækket med gips. For en etværelses lejlighed til sådant arbejde med udskiftning af elektriske ledninger starter prisen i elektriske installationsvirksomheder ved $ 300. Almindelige konstruktionsteams kan bede om mindre – omkring $ 120.
Hvis du lægger tråden under gipspladerne, så er teknologien en anden – det er bydende nødvendigt at skjule ledningerne i korrugeringen, fastgøre den til væggene med clips.

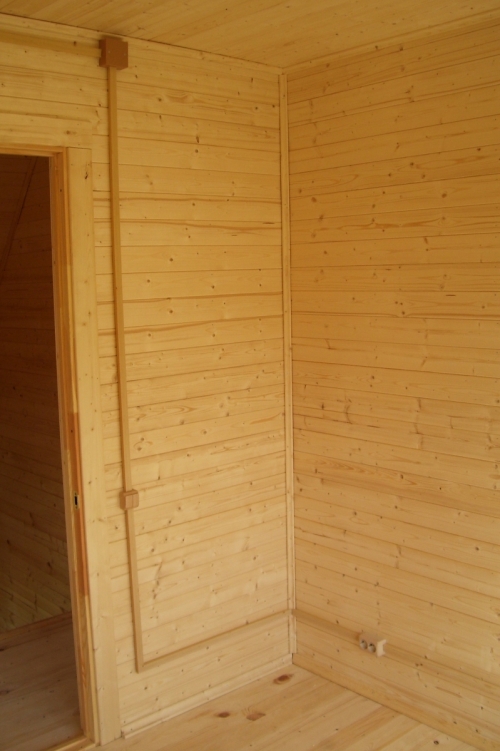

Installation af elektriske ledninger i kabelkanaler
Denne metode er meget lettere end den forrige, mindre støvet, men også mindre æstetisk på de steder, hvor ledninger er tilsluttet kontakter og stik. Indkøb af materialet skal omfatte sokler med kabelkanaler og kasser til forsyning af forbrugere. Forbindelsen af skjoldet er den samme.
I henhold til den udviklede ordning fikserer vi soklen til gulvet. Fra det fører vi kasserne til stikkontakter og kontakter. Vi satte ledninger i dem. Hvis installation af eksterne forbindelsesbokse er påkrævet, monterer vi dem og forbinder dem inde i ledningen ved hjælp af SZ.
Alle stikkontakter og kontakter vil være overhead, vi fastgør dem til væggene og sætter ledningerne indeni, forbinder dem. Vi tjekker med en tester og inviterer en elektriker. Det er alt. Derefter lukker vi fodlisterne og æskerne. Ingen anden efterbehandling nødvendig.
Grundlæggende bruges metoden til installation af elektriske ledninger i kabelkanaler på steder, hvor det ikke er muligt at udføre skjulte ledninger og i kontor- og erhvervslokaler. Men faktisk har han en ubestridelig fordel. Hvis du har brug for at reparere ledningerne eller tilslutte en ekstra gruppe, behøver du ikke foretage reparationer og stikke væggene. Hvad angår æstetik: det moderne marked tilbyder kabelkanaler og kasser i en lang række farver, der ikke bare ikke kan forstyrre interiøret, men også supplere det.
