Korrekt ledningsføring: montering og installation af tavler

Montering af et tavle er en ret kompliceret proces, som ikke anbefales uden nogen erfaring inden for energiforsyning. Trods alt afhænger strømforsyningen til huset af den korrekte samling og installation af tavlen. Vi lærer mere om, hvordan man uafhængigt udfører elektriske ledninger med egne hænder..

Indholdsfortegnelse:

Gør-det-selv elektrisk installation af et privat hus: teknologi og arbejdsprocedure

Montering og installation af tavlen er en ret kompliceret proces, for hvilken det er nødvendigt at have en vis erfaring med at udføre denne form for arbejde. Der er flere faser i samlingen af ​​tavlen. Som følge heraf skal det resulterende skjold kendetegnes ved driftssikkerhed, bekvemmelighed, og hvert af dets elementer skal blive en del af et stort system. Hovedfunktionerne i omstillingsbordet i huset er:

  • kontrol af forbrugt energi;
  • kontrol af forbrug og forskellige former for kredsløb;
  • selektiv beskyttelse.

For at organisere et skjold skal du have minimale færdigheder i at udføre elektrisk arbejde. I den indledende fase af arbejdet udføres designet af det elektriske panel. Dette arbejde udføres efter at alle kredsløb er installeret og ledningerne er lagt. På den indledende fase af arbejdet udføres udviklingen af ​​arbejdstegninger, definitionen af ​​en ordning for implementering af installationsarbejde.

Start med at organisere lister over alle elforbrugere i huset, det vil sige, du skal identificere hver ledning, der går til skjoldet. Brug en særlig nummerering til at angive det.

Organiseringen af ​​strømforsyningssystemet udføres af samme type, derfor vil det ikke være svært at udarbejde et diagram, når man har forstået funktionsprincippet. Betegn stikkontakterne i hvert værelse separat, separate belysningsarmaturer. Hvis der er enheder i huset, der ikke er tilsluttet en stikkontakt, men er direkte dirigeret til at arbejde fra skærmen, er de også angivet i projektdokumentationen.

Det vil sige, at når man udarbejder et projekt til installation af et elektrisk panel, er det nødvendigt at angive stikkontakterne separat for hvert værelse samt belysningsanordninger og udstyr, der er forbundet direkte til panelet. Forbindelsen af ​​hver enhed via en individuel RCD kendetegnes ved høj kompakthed og brugervenlighed, men et sådant kredsløb kræver et stort antal ledninger til dets organisation, og det kendetegnes ved imponerende dimensioner..

Bemærk, at en særlig boks bruges til at forbinde en telefon og andre enheder, der bruger lidt elektricitet. Efter oprettelse af listerne indtastes alle data i tabellen.

Den næste fase er oprettelsen af ​​en ordning for udførelse af elektrisk arbejde. Hvert moderne bræt kendetegnes ved tilstedeværelsen af ​​moduler, som forenede enheder er fastgjort på. På diagrammet er det nødvendigt at angive antallet af moduler og deres type – enkelt, dobbelt eller tredobbelt. Bemærk, at rækkefølgen af ​​dannelse af rækker afhænger af antallet af moduler..

Dernæst foretages et udvalg af enheder, ved hjælp af hvilke den elektriske installation vil blive organiseret. Først og fremmest skal du tage stilling til kropsdelen. Til disse formål skal du bruge den korrekte boks. Hvis der udføres arbejde i en lejlighed, er det nok at bruge den indbyggede mulighed. For et privat hus vil en plastik- eller metalindretning være optimal. Vær opmærksom på kvaliteten af ​​det materiale, som tavlehuset er fremstillet af. Førende europæiske producenter laver nogle af de bedste visirmodeller. Hvis der er et stort antal ledninger i lejligheden, anbefaler vi at købe et panel med aftagelige vægge. Nogle modeller antager evnen til at flytte særlige skinner.

Bemærk, at når du vælger en kasse eller kropsdelen af ​​skjoldet, skal du altid efterlade en margen for et par modulære ledninger..

På den næste fase af udførelsen af ​​den elektriske installation af huset med dine egne hænder vælges modulære enheder til organisering af skjoldet. For at gøre dette skal du købe enheder i form af beskyttelsesafbrydere, differentialenheder, kontaktorer, relæer, modulære stik, busser, transformere, kraftelementer, enheder, der giver overvågning og kontrol, er installeret på skinner..

Når du vælger disse enheder, skal du være opmærksom på følgende egenskaber:

  • den optimale værdi af arbejdsstyrken
  • hastigheden, hvormed de automatiske maskiner begynder at arbejde
  • type aflukning af enheden;
  • optimal værdi af kontaktorbetjening.

Disse parametre bestemmes individuelt for hvert kredsløb. Bemærk, at systemet skal være anderledes i balancering. I nærvær af lavt strømforbrug vil installationen af ​​en for kraftig maskine være upassende, da systemet ikke er pålideligt beskyttet mod overspænding.

Afbrydelsen af ​​kredsløb skal være individuel og uafhængig, således at den nødvendige selektivitet kan opnås. Hvis der opstår et problem, afbrydes det defekte kredsløb, og alle andre fungerer..

Maskinerne skal være udstyret med en særlig indstilling, der bestemmer deres responstid. For eksempel, hvis der er flere maskiner i kredsløbet med en kapacitet på 25 ampere, skal forbrugeren installere en sådan enhed, der sikrer deres afbrydelse i 0,2 sekunder, og den næste maskine slukker efter 0,5 sekunder.

Værdien af ​​beskyttelsesanordningens nominelle strøm bestemmes i kombination med slave -automatiske enheder. Denne værdi skal overstige den nominelle strøm, så afbryderen i første omgang slukkes og derefter enhederne. Ellers er der risiko for beskadigelse af beskyttelsesanordningen, som er dyrere end en konventionel maskine..

Udløsningsstrømværdien af ​​beskyttelsesenheden karakteriserer dens følsomhed. Enheder, der giver hurtig beskyttelse, installeres på badeværelser, nær vaskemaskiner, kedler og andet dyrt udstyr. For at sikre udstyrets brandsikkerhed er det nødvendigt at installere en sådan model, der adskiller sig fra en driftsstrøm på 150-300 milliamper..

DIY elektrisk installationsvideo:

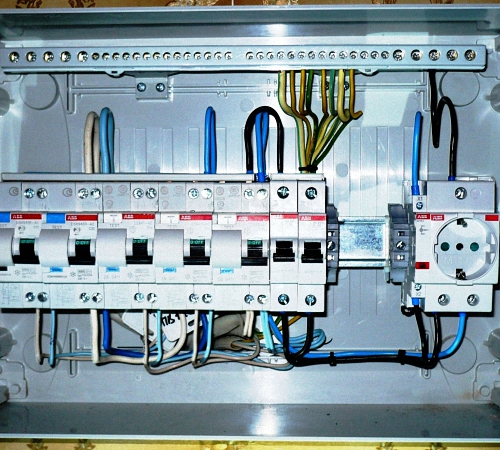

Dernæst skal du købe yderligere materialer i form af skinner og gode dæk. Skinnen har form som en strimmel, hvor huller er placeret. Busbar live sektioner skal være dækket med dæksler. Derudover bør du købe en bus, der giver nul forbindelse og jordforbindelse..

Hvis du har brug for at tilslutte mere end en leder til bussen, skal du desuden tilslutte klemmer, som du kan forgrene ledningen pænt og pålideligt med. De er også designet på en særlig skinne..

For at sikre overførsel af strøm mellem modulære enheder i form af afbrydere og fejlstrømsenheder er det nødvendigt yderligere at bruge isolerede kamme. Med deres hjælp er det muligt at opnå god kontakt mellem enhederne samt evnen til at modstå højspænding, spare tid og forbedre energieffektiviteten..

Det er muligt at købe enheder i forskellige længder; for yderligere isolering er de udstyret med stik for at kunne tilsluttes på en gang i to eller tre rækker.

For at fordele fasen mellem rækkerne skal du bruge et stykke tråd, som er krympet med en speciel spids. Længden af ​​en sådan ledning skal være mere end en centimeter. For at fastspænde to ledere på en gang inde i maskinen, skal du bruge en dobbelttype. Tildel et stort antal lugs designet til ledere i forskellige størrelser og til et andet antal ledninger.

DIY ledningsdiagram og afskærmning

Inden arbejdet påbegyndes, skal der arrangeres ekstra belysning over arbejdsområdet. På et separat bord skal du installere alle de værktøjer, du har brug for under arbejdet. Installer beslag på væggen, så du midlertidigt kan binde tråden. Placer det tidligere oprettede instrumentbrætmonteringsskema på et fremtrædende sted, så det altid er foran dine øjne. Kontroller, at du har det nødvendige udstyr. Sørg for at afbryde tilførselsledningen.

Funktioner ved DIY elektrisk installation i et privat hus:

  • oprindeligt bør du starte med samlingen af ​​kontrolboksen;
  • fjern alle stik, udstyr huller til alle ledninger;
  • installere specielle skinner, samt dæk og neutrale;
  • demonter om nødvendigt døren;
  • installer beslag til montering.

Dernæst er kassen midlertidigt fastgjort på væggen. For at kontrollere dens kvalitet skal du nøje undersøge nichen. Derefter demonteres enheden, ledningerne installeres, jumperne forbindes og automatiseringen installeres..

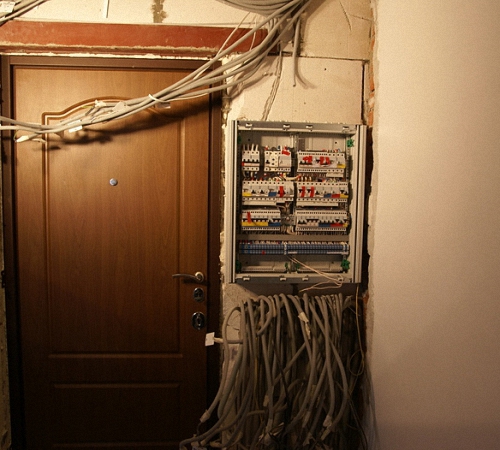

I første omgang justeres alle ledninger i længden, men vær opmærksom på, at der stadig skal være en lille margen. Hvis der er et stort antal ledninger på væggen, leveres en del ovenfra og den anden fra bunden. Derfor er det nødvendigt at gruppere og fordele ledningerne på forhånd. Dernæst fjernes den ydre isolering på kablet. Til disse formål skal du bruge et specielt værktøj, der forhindrer beskadigelse af den primære isolering..

Bemærk: Når du fjerner den ydre isolering, er det muligt ved et uheld at røre ved markeringen af ​​ledningen, i dette tilfælde skal ledningen være signeret med en markør. Derfor skal du også mærke ledningerne ved rengøring. Til disse formål skal du bruge malertape, hvor der allerede er påført et mærke på formålet med kablet..

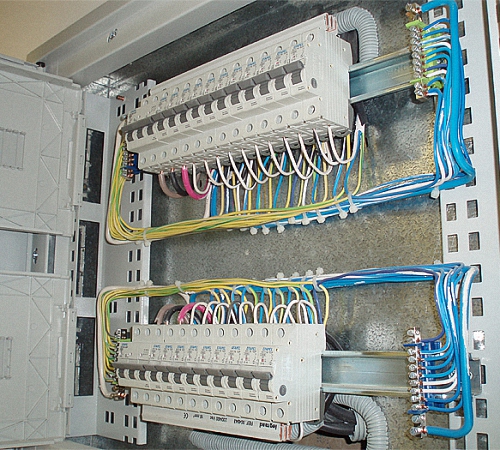

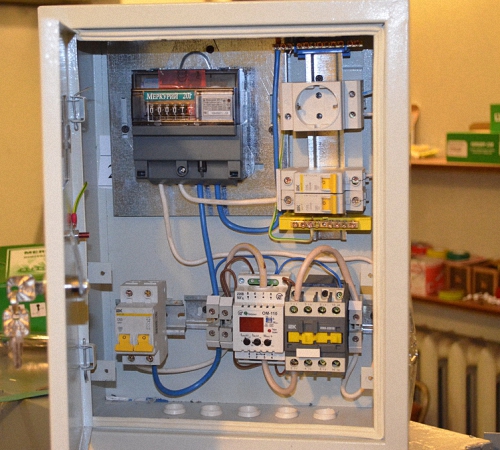

En leder og et indføringskabel er installeret på indersiden af ​​tavlen. I dette tilfælde rettes ledningerne i ét lag. Dernæst bestemmes de typer maskiner, som ledningerne er tilsluttet.

Det næste trin er installationen af ​​modulære enheder på skinner. Overhold klassificeringerne mellem enhederne i forhold til diagrammet. I første omgang er fejlstrømsenheden fikset, derefter installeres maskinerne. I sidste fase udføres installationen af ​​uafhængige afbrydere og yderligere modulære enheder..

Bemærk, at installationen af ​​al automatisering sker gradvist. Muligheden for at montere en skinne og automatisering på den, og derefter de næste skinner er mulig. Derefter installeres måleren, og dens placering på instrumentbrættets overflade bestemmes..

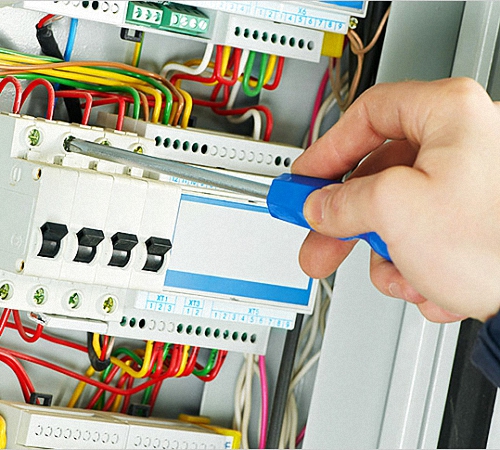

En af hovedprocesserne ved ledningsføring i landet med egne hænder er implementeringen af ​​skift. For at gøre dette er kernen i hver ledning forbundet til et specifikt kredsløb på maskinen eller bussen. I processen med at skifte skal du være opmærksom på følgende anbefalinger:

  • arbejdet udføres i en bestemt rækkefølge – for eksempel fra venstre mod højre eller omvendt;
  • tilslutning af kernen på fastgørelsespunkterne, mens overskuddet skæres af med en kniv;

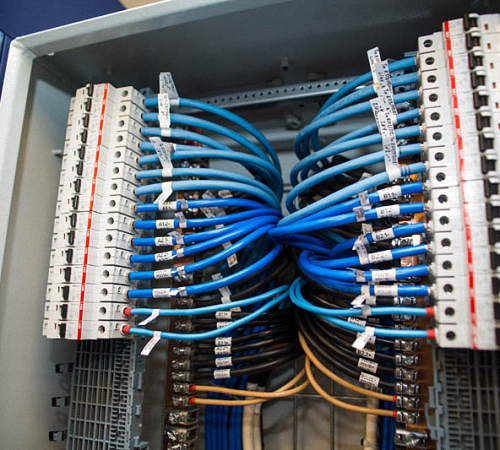

  • installationen af ​​kabler inde i tavlen udføres også i overensstemmelse med en bestemt rækkefølge, for eksempel i lodret eller vandret retning, mens ledningerne kun skal drejes i en vinkel på 90 grader;
  • wire stripping udføres cirka 10 mm, til dette formål bruges et specielt værktøj;
  • det er nødvendigt at installere specielle stik i form af spidser på overfladen af ​​bløde kerner;
  • trådens ender er monteret under maskinens endedele;
  • spænding leveres til kassen på maskinen ovenfra og lederen fra bunden, denne standard er generelt accepteret;
  • kontroller pålideligheden af ​​forbindelsen af ​​ledningerne, vær opmærksom på, at kobbertrådene ikke stikker ud under maskinen;
  • for at samle flere ledninger sammen, brug plastbånd og installer dem bag skinnenes overflade.

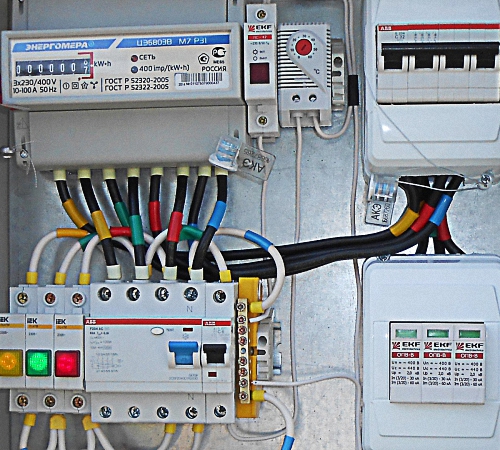

Derefter fordeles fasen og nul ved hjælp af modulære enheder. For at arrangere hovedoverførslen skal du bruge tidligere købte kamme eller hjemmelavede jumpere.

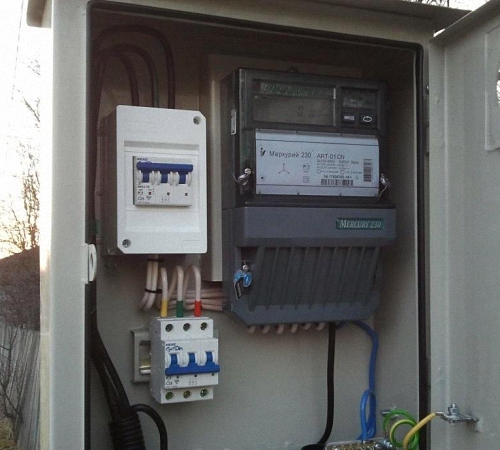

Dernæst er inputkablet tilsluttet. For at gøre dette skal ledningen fastspændes foran hovedmaskinen i form af en fase og nul, en af ​​kernerne, der er ansvarlig for jordforbindelse, er installeret på bussen. Fase og neutrale ledninger er forbundet til måleren, eller i forhold til kredsløbet er de yderligere forbundet.

I sidste fase af den elektriske installation af loftet med egne hænder forbinder du produkterne og skifter skiftevis belastningen til hver linje. Hvis systemet fungerer korrekt, skal spændingen sættes på alle ledninger. Tryk på en bestemt knap for at teste hver sikkerhedsindretning. Afbrydelse af spændingen på kredsløbet er en indikation på, at enheden fungerer korrekt. Mærk de automatiske enheder, installer kredsløbet på døren, monter dækslet på kropsdelen.

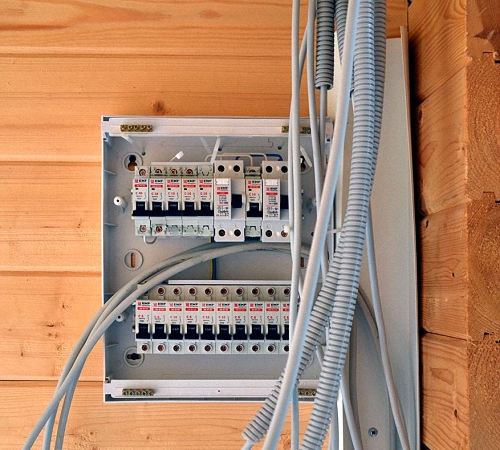

Varigheden af ​​instrumentbrættets betjening bestemmer kvalitetsarbejdet ved den elektriske installation af et træhus i hånden. Brugen af ​​kvalitetsmaterialer fra pålidelige leverandører giver dig mulighed for at ende med et godt elektrisk panel, der kendetegnes ved jævn betjening og god strømforsyning derhjemme..
