Sådan laver du en diodelampe
LED -lamper er stadig intet mere end en nymodent ting, uforståelig og dyr. Mange ejere vil gerne bruge sådanne lamper derhjemme, men de stoppes stadig af prisen på diodelamper, mangel på sortiment i lokale butikker og en misforståelse af, hvordan de fungerer. Men vi foreslår, at du prøver at samle denne interessante lyskilde med dine egne hænder efter tidligere at have gjort dig bekendt med LED -lampernes enhed, deres fordele og fordele ved at bruge.
Indhold:
Energibesparende problem
Som følge af den globale krise er spørgsmålet om energibesparelse blevet endnu mere presserende. I de 27 lande i Den Europæiske Union er salget af konventionelle glødelamper, der har en effekt på 100 watt eller mere, blevet forbudt siden september 2009 i denne henseende siden september 2009. I europæiske lande er det planlagt i den nærmeste fremtid at indføre en embargo på salg af 60 watt pærer – de mest populære blandt købere, og derefter helt opgive glødepærer.
I år vedtog den amerikanske kongres lovgivning for at fjerne brugen af glødepærer. Ifølge dette bør indbyggere i USA og EU skifte til energibesparende lyskilder – LED og lysstofrør. I Rusland forventes ophør af produktion og salg af glødelamper i den nærmeste fremtid..
Selv for 10 år siden blev lysdioder kun brugt som indikatorer, fordi lysstyrken ikke nåede mere end 2 mikrokander. I dag er der kommet super-lyse lysdioder, hvis strålingseffekt når et par snes candelaer. Ved at bruge så kraftige lysdioder i forbindelse med halvlederomformere er det muligt at oprette lyskilder, der kan konkurrere med glødelamper..
Fordele ved energibesparende lamper
Fordelene ved at bruge energibesparende lamper er velkendte. Først og fremmest vil jeg gerne minde om det lave energiforbrug og desuden den høje pålidelighed. I øjeblikket er de mest almindelige lysstofrør, hvis strømforbrug er 20 watt, hvilket giver samme belysning som 100 watt glødelamper. Det er let at beregne, at energibesparelser er fem gange.
I produktionen er grundløse diodelamper for nylig blevet mestret. Deres tekniske indikatorer for holdbarhed og effektivitet er højere end fluorescerende lamper. Elektricitet forbruges i dette tilfælde 10 gange mindre end glødepærer. Glødelampers holdbarhed er 1 tusind timer, LLES – 4 tusind timer, men holdbarheden af energibesparende diodelamper når 50 tusind timer eller mere. Forresten, LLES 4 tusinde lovede timer virker ikke.
Ny generation af lyskilder er bestemt dyrere end konventionelle glødelamper. Men den krævede effekt til drift af diodelamper er meget mindre med øget holdbarhed. Disse to indikatorer er designet til mere end at kompensere for de høje omkostninger ved nye lamper..
Effektiviteten af LED -lys i dag svarer stort set til kviksølvlamper, men prisen varierer med en størrelsesorden. Men hvis du lukker øjnene for prisen, er der nogle plusser. Nu er der ingen mulighed for at genbruge lamper, der indeholder kviksølv, men diodemodeller kan smides i skraldespanden. Moderne lysdioder giver alle mulighed for at indsamle LSD af enhver effekt og med ethvert spektrum.
Enkelt diodelampekredsløb

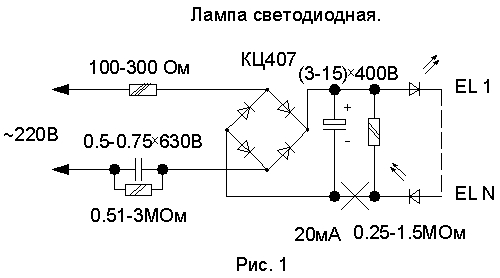

Det enkleste diodelampekredsløb indeholder det mindste antal dele: en slukkemodstand og kun 2 dioder. Diagrammet viser, at lysdioderne er forbundet parallelt. Hver af dem, når de er tændt på denne måde, beskytter den anden mod omvendt spænding. Diodernes spænding er lav, og den tåler ikke netspændingen klart.
Derudover øger dobbelt tænding flimmerfrekvensen for diodelampen til 100 Hz, hvilket ikke er mærkbart for øjet og ikke trætter øjnene. Det er nok at huske på, at i indgangene var almindelige lamper forbundet for at spare penge gennem en diode..
Hvis der ikke er to lysdioder, kan du udskifte en af dem med en konventionel ensretterdiode, der beskytter den udsendende LED mod omvendt spænding. Retningen for dens tænding er den samme som for den manglende LED. Diodens blinkfrekvens med denne inklusion når 25 Hz, hvilket allerede vil være mærkbart ved øjet.
Strømbegrænsningsmodstanden skal have en modstand på 10 – 11 kΩ. Og dens effekt skal være mindst 5 watt. Den kan bestå af 3 modstande, der har en effekt på 2W, for at reducere opvarmning. Når du køber lysdioder, skal du finde ud af diodens mærke for at bestemme dens nominelle fremadgående strøm. Baseret på denne værdi, og du skal vælge modstanden i modstanden.

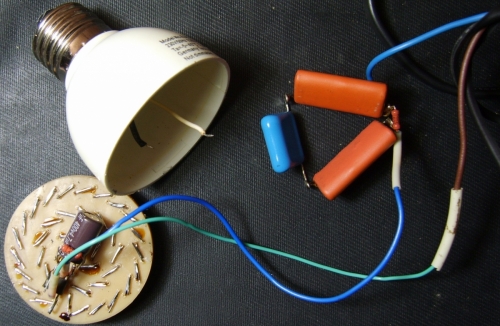

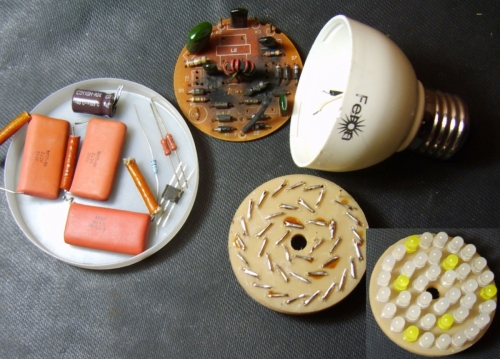

Designet af en diodelampe, der er samlet efter det enkleste skema, kræver ikke bestemt viden fra dig: den kan laves i et hus fra en almindelig ubrugelig lysstofrør. Enkelheden i dette kredsløb kræver ikke engang et printkort: du kan forbinde delene ved hjælp af hængslet montering, så designet er vilkårligt.
Fordele ved selvmontering

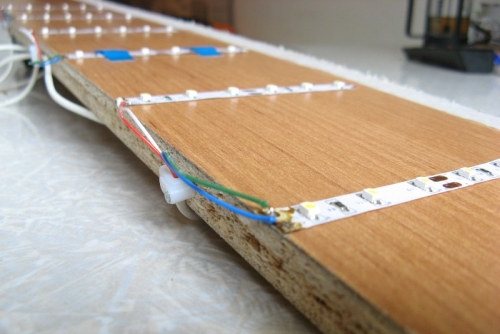

De fleste LED -lamper, der er til salg, er store. Producenter angiver ofte mængden af lys fra et armatur ved blot at opsummere lysstrømmen fra de LED’er, der er inkluderet i designet. Men dette er grundlæggende den forkerte teknik..
Enhver armatur, der er designet til at begrænse, lede og forme lysstrømmen, det være sig en diffuser, linse eller reflektor, reducerer mængden af lys, der produceres af lampen. For eksempel mister de førnævnte halogenlamper, når de er lukket under matte diffusorer, næsten halvdelen af deres lysstrøm..
Det tilrådes at forstå sådanne nuancer, så der ikke er skuffelse efter at have købt en færdig LED -lampe. Problemet ligger også i, at sælgere ofte ikke er i stand til at yde kvalificeret rådgivning om dette spørgsmål. Men når du samler en diodelampe med egne hænder, kan du altid være sikker på, at lyskilden har præcis de egenskaber, som du drømte om..
Lav en diodelampe
Du behøver ikke nogen særlige færdigheder for selv at samle en LED -lampe. En halv times tid, lyst og et par værktøjer er alt, hvad der er nødvendigt for at få en økonomisk og moderne lyskilde.
Værktøjer og materialer
LED lamper er fremstillet på basis af almindelige GU4 (MR11) halogenlamper, som et resultat får du en 12 volt enhed til brug udendørs og hjemme. Til selvmontering af en diodelampe skal du bruge en halogenlampe (ny eller udbrændt), med glasset fjernet og lysdioder (valgfri mængde). Men husk, at arbejde med 22 lysdioder er næsten uudholdeligt..
Når du forbereder materialer til fremstilling af en lampe, skal du huske på, at det er en meget vigtig faktor, i hvilken lysdioder du vælger. Lidt diffust lys er bedre end smal stråle. En hjemmelavet diodelampe fungerer bedst ikke med din sædvanlige 230 volt spænding, men med 12 volt strømkilder.
Derefter skal du kigge efter en online lommeregner på Internettet, hvor du kan vælge et kredsløb til fremstilling af en LED -pære specifikt til din spænding fra strømkilder og antallet af lysdioder. Forbered din montering og superlim. Du kan i princippet tage enhver lim, der hurtigt kan hærde og tørre.
Forbered derefter et lodde, et loddejern, en hulning, en kobbertråd og et lille stykke aluminium, der er omkring 0,2 millimeter tykt. Til dette vil selv en Pepsi -dåse gøre, hvis du kan rette et stykke metal, der er skåret fra det. Hvilke modstande der skal tages, se på det genererede diagram.
Forberedende arbejde
Forbered en almindelig skruetrækker, og brug den til at fjerne den hvide spartel, der er synlig nær lampens ben. Hvis du trykker på kittet, smuldrer det perfekt. Fortsæt med at gøre dette, fortsæt med forsigtighed, da halogenlampen er skrøbelig og kan ødelægges ved at trykke hårdt på skruetrækkeren..
Efter at en stor mængde spartel er fjernet, placeres pæren med fødderne op på bordet. Slå benene med en hammer, hård men blød. Halogenpæren falder ned på bordet, og reflektoren forbliver tom. Hvis der er en lille hvid spartel tilbage i lampen, er der ikke noget at bekymre sig om – tværtimod vil det komme godt med at arbejde videre..

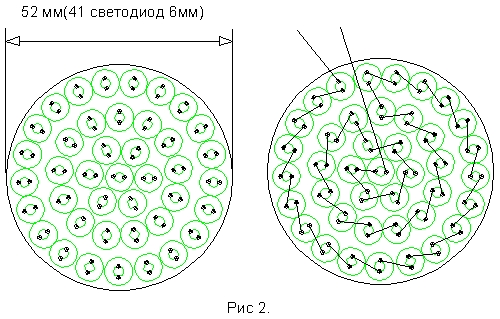

Aluminiumskiven fungerer desuden som en reflektor. For at skære det ud, skal du bruge en papirskabelon. Sådanne skabeloner er designet til lysdioder, der har en diameter på 5 millimeter, og er trykt i naturlig størrelse.
Du skal udskrive den ønskede skabelon og klippe langs konturen med en saks. Fix skabelonen med en dråbe lim på et stykke aluminium og skær en cirkel langs skabelonens omrids. Derefter banker du huller i den med et hul..
Generering af et LED -kredsløb
På siden i onlineregnemaskinen, der genererer diagrammerne for tilslutning af diodelamper, skal du udfylde fire felter:
- Strømforsyningsspænding: for sådanne lamper er denne indikator normalt 12 volt;
- Selve diodenes spænding: parameteren er forskellig for lysdioder i forskellige farver: IR – 1.5, orange – 2, rød – 2, grøn – 2.2, ultraviolet – 3.3;
- Diodestrømmen i milliamperes styrke: dette tal er som regel angivet på LED -emballagen, ellers bør “20” indstilles som standard;
- Antal lysdioder i din enhed.
Derefter vises et diagram for tilslutning af dioder sammen med modstande på skærmen..
Montering og limning af lysdioder
Læg en aluminiumskive på et stativ. Du kan tage et stykke slange, der passer i diameter. Sæt lysdioderne med fødderne op i hullerne i aluminiumcirklen. I dette tilfælde er det værd at sikre, at katoden på en anden diode er placeret ved siden af anoden på en LED – det er lettere at lodde dem på denne måde..
Du skal dryppe lidt lim mellem lysdioderne. Gør dette omhyggeligt, så klæbemidlet ikke kommer på benene på dioderne, ellers vil limen under lodning give en næsten gennemsigtig røg, hvilket er meget skadeligt for øjnene. Du kan græde i mindst en time!
Når du har sat dioderne på deres sted, skal du tage byggelim og forsigtigt hælde lysdioderne ned til selve benene, så strukturen bliver til en enkelt helhed. Inden sammensætningen hærder helt, kan det tage fra et par timer til en dag. Det er dog værd at vente på, at det er helt hærdet..
Tag derefter et stykke søm og skær LED’ernes ben med det, og glem ikke, at anoderne på den anden er placeret ved siden af katoden på den ene LED. Det vigtigste i dette tilfælde er ikke at forvirre, hvor katoden er placeret, og hvor er anoden..
Nu skal du lodde benene. Fra diagrammet vil du forstå, hvor mange lysdioder der skal være i kæden. Lod dette antal LED’er i serie, minus til plus. Ved den første LED, som du vil tilslutte til strømforsyningen, skal du forlade et langt ben “+”, til sidst – et ben ” -“. Forkort minusbenene til det halve for ikke at forveksle minus med plus.
Tilslutningsmodstande
Som et resultat har du dioder loddet sammen, hvorfra 6 positive lange ben og 6 negative korte ben stikker ud. Nu skal du lodde modstandene til de negative ben. Først skal du lodde plusbenene, så de alle er forbundet med hinanden. Dette gøres, så plusbenene ikke rører andre, ellers vil der opstå en kortslutning..
Derefter loddes modstandene lodret til minusbenene. Lodde langsomt – temperaturen på spidsen kan ødelægge lysdioden, hvor den er placeret. Lod derefter modstandene sammen i henhold til diagrammet – du behøver ikke at placere dem lodret, de skal lægges på lysdioderne på en sådan måde, at hele strukturen kan passe ind i reflektoren.
I dit design vil der som følge heraf være to grupper af “ben” – de negative ben på modstanden og de positive ben på dioderne. Et stykke tråd eller kobbertråd skal loddes til dem for at simulere bunden af en halogenlampe. Tag det stykke, der er loddet til minus, kortere. Hvis du har en limpistol ved hånden, skal du fylde hele rummet mellem benene og ledningerne med lim..
Afsluttende værker

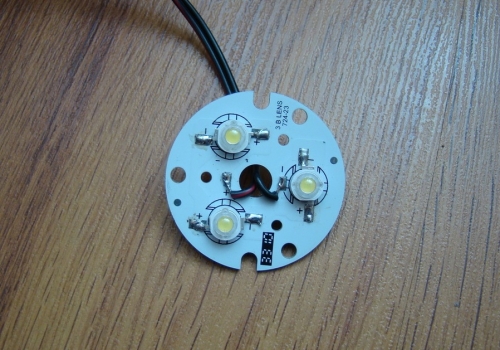

Tag reflektoren fra halogenpæren, og sæt LED -disken i den. Der vil være plads nok, hvis du loddet alt korrekt. Derefter skal du lime skiven til reflektoren ved hjælp af en hvilken som helst byggelim eller superlim – du skal lime den så godt som muligt, da dette lag lim er det eneste, der gør diodelampen til en enkelt helhed.
Når limen er hærdet (hold LED -skiven trykket mod reflektoren hele tiden), skal du skrive på lampefoden med en permanent markør, hvor pluset er placeret, hvor er minus, og for hvilken spænding lampen er designet.

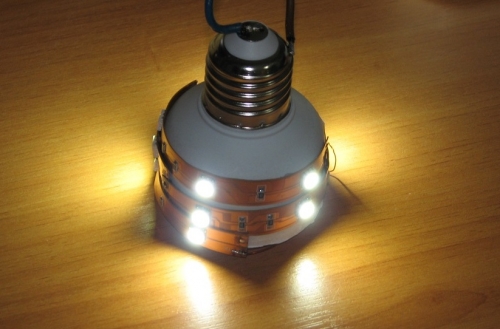

Klip tråden eller ledningerne, så de har samme længde som benene på halogenpæren. Og nu kan du slutte diodelampen til en strømkilde, for eksempel et bilbatteri og kontrollere det. Denne lampe producerer så meget lys, at hvis du ser på lampen på nært hold, så vil dette lys blænde.
Så hvis du er interesseret i problemet med energibesparelse, er det værd at overveje at bruge energibesparende diodelamper. Selvfølgelig kan de købes i en specialbutik, men deres pris er stadig på et højt niveau. Derfor er det tilrådeligt at spørge, hvordan man laver en diodelampe på egen hånd. Denne proces tager ikke meget af din tid.!
