Sådan tilsluttes en lysstofrør

Lysstofrør har længe og fast trådt ind i vores liv, og nu vinder de størst popularitet, da elektricitet konstant bliver dyrere, og brugen af almindelige glødelamper bliver en temmelig dyr fornøjelse. Og energibesparende kompakte lamper er muligvis ikke overkommelige for alle, og moderne lysekroner kræver et stort antal af dem, hvilket sætter tvivl om omkostningsbesparelser. Derfor installeres flere og flere lysstofrør i moderne lejligheder..

Lysstofrør

For at forstå, hvordan en fluorescerende lampe fungerer, bør du studere dens design lidt. Lampen består af en tynd cylindrisk glaspære, som kan have forskellige diametre og former..

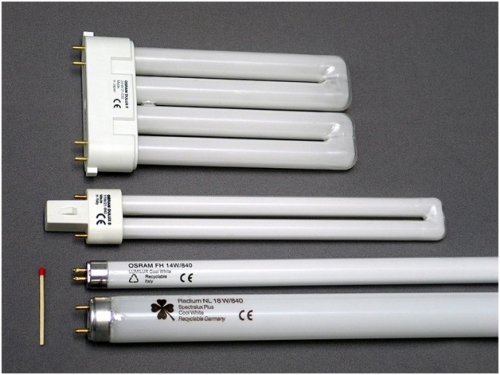

Lamper kan være:

lige;
ring;
U-formet;
kompakt (med E14 og E27 bund).

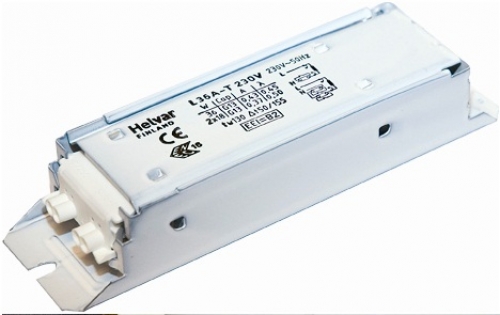

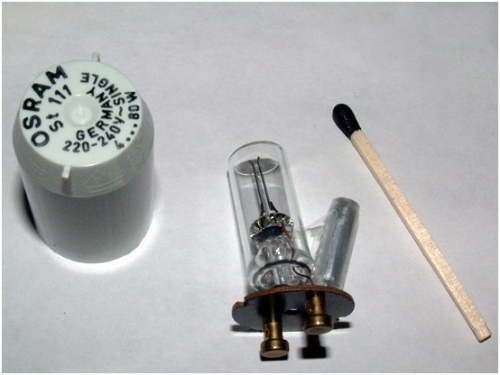

Selvom de alle er forskellige i udseende, har de alle en ting tilfælles: de har alle elektroder indeni, en selvlysende belægning og en inert gas pumpet ind, der indeholder kviksølvdampe. Elektroderne er små spiraler, der opvarmes i en kort periode og antænder gassen, hvorfor fosforet, der påføres lampevæggene, begynder at lyse. Da tændspolerne er små, er den standardspænding, der er tilgængelig i hjemmets elektriske netværk, ikke egnet til dem. Til dette bruges specielle enheder – choker, som begrænser strømstyrken til den nominelle værdi på grund af den induktive modstand. For at spiralen varmer op i en kort periode og ikke brænder ud, bruges et andet element – en starter, som efter antændelse af gassen i lamperørene slukker for opvarmning af elektroderne.

Gashåndtag

Forret

Princippet for drift af en fluorescerende lampe

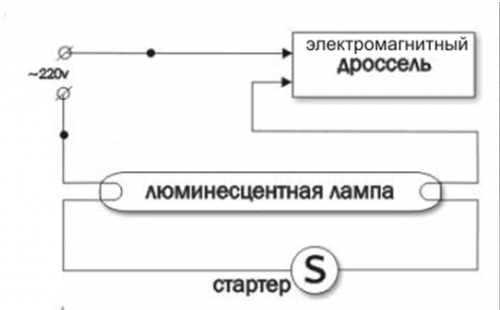

En spænding på 220V leveres til terminalerne i det samlede kredsløb, som passerer gennem chokeren til lampens første spiral og derefter går til starteren, som udløses og sender strøm til den anden spiral, der er forbundet til netterminalen. Dette kan tydeligt ses i diagrammet herunder:

Ofte installeres en kondensator ved indgangsterminalerne, som spiller rollen som et liniefilter. Det er hans arbejde, at en del af den reaktive effekt, der genereres af chokeren, slukkes, og lampen bruger mindre elektricitet..

Sådan tilsluttes en fluorescerende lampe?

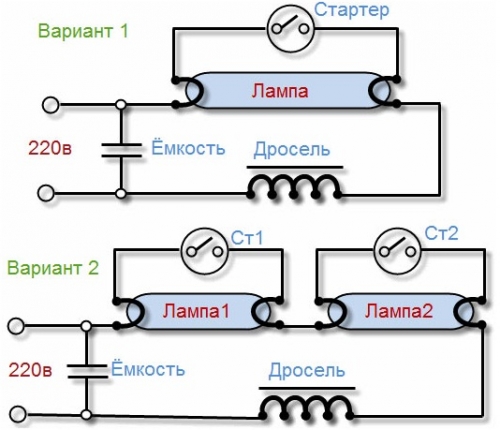

Tilslutningsdiagrammet for lysstofrør, angivet ovenfor, er det enkleste og er designet til at tænde én lampe. For at tilslutte to lysstofrør er det nødvendigt at ændre kredsløbet lidt efter det samme princip om seriel forbindelse af alle elementer som vist nedenfor:

I dette tilfælde bruges to startere, en til hver lampe. Når du tilslutter to lamper til en choker, skal du tage hensyn til dens nominelle effekt, som er angivet på dens krop. For eksempel, hvis den har en effekt på 40 W, kan der tilsluttes to identiske lamper med en belastning på ikke mere end 20 W..

Der er også et diagram til tilslutning af en lysstofrør uden at bruge startere. Takket være brugen af elektroniske forkoblingsenheder tændes lamperne øjeblikkeligt uden at det karakteristiske “blinker” med startkontrolkredsløb.

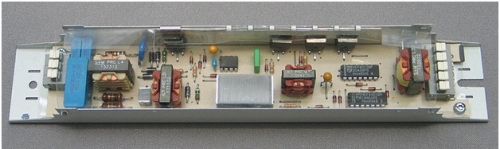

Elektroniske forkoblinger

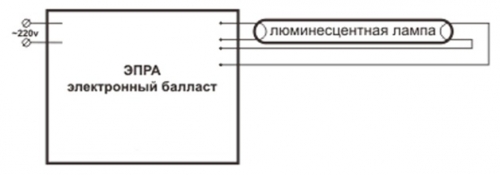

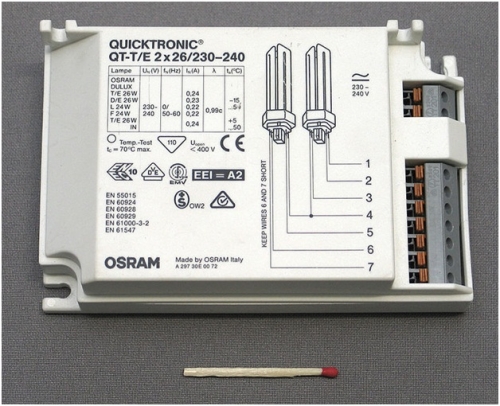

Det er meget enkelt at tilslutte en lampe til sådanne enheder: detaljerede oplysninger er malet på deres etui, og det er skematisk vist, hvilke lampekontakter der skal tilsluttes de tilsvarende terminaler. Men for at gøre det helt klart, hvordan du tilslutter en lysstofrør til en elektronisk forkobling, skal du se på et simpelt diagram:

Fordelen ved denne forbindelse er, at der ikke kræves yderligere elementer til start af lampestyringskredsløb. Med forenkling af kredsløbet øges desuden pålideligheden af lampens drift, da yderligere ledningsforbindelser med startere er udelukket, hvilket også er ganske upålidelige enheder..

Nedenfor er et diagram over forbindelsen til den elektroniske forkobling af to lysstofrør.

Som regel er alle de nødvendige ledninger til samling af kredsløbet allerede inkluderet i den elektroniske ballastenhed, så det er ikke nødvendigt at opfinde noget og pådrage sig ekstra omkostninger ved køb af manglende elementer.

Sådan kontrolleres en fluorescerende lampe?

Hvis lampen er holdt op med at tænde, kan den sandsynlige årsag til dens funktionsfejl være et brud i wolframfilamentet, som opvarmer gassen og får fosforet til at lyse. Under drift fordamper wolfram gradvist og sætter sig på lampens vægge. På samme tid vises en mørk belægning på kanterne på glaspæren, der advarer om, at lampen snart kan svigte..

Hvordan kontrolleres integriteten af et wolframfilament? Det er meget enkelt, du skal tage en almindelig tester, som du kan måle lederens modstand og røre lampens udgangsender med proberne.

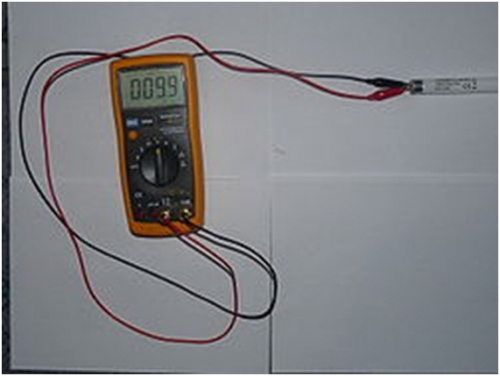

Enheden viser en modstand på 9,9 ohm, hvilket veltalende fortæller os, at tråden er intakt.

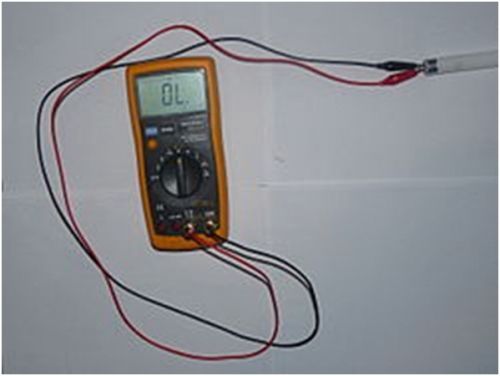

Ved kontrol af det andet par elektroder viser testeren et fuldstændigt nul, denne side har et brud på glødetråden og derfor ønsker lampen ikke at lyse op.

Spiralens brud opstår på grund af det faktum, at tråden med tiden bliver tyndere og spændingen, der passerer gennem den gradvist øges. På grund af stigningen i spændingen fejler starteren – dette kan ses af lampernes karakteristiske “blink”. Efter udskiftning af udbrændte lamper og startere bør kredsløbet fungere uden justering..

Hvis tændingen af lysstofrør ledsages af fremmede lyde eller der lyder en brændende lugt, skal du straks afbryde strømmen til lampen og kontrollere, om alle dens elementer fungerer. Der er en mulighed for, at der er dannet en slæk på terminalforbindelserne, og ledningsforbindelsen varmer op. Derudover kan chokeren, hvis den er lavet af dårlig kvalitet, have et drejekredsløb for viklingerne og som følge heraf svigt af lysstofrør..
