Sådan tilsluttes en stikkontakt

Tilslutning af stikkontakten er en ansvarlig proces, der kræver, at installatøren kender alle regler og nuancer ved elektrisk arbejde. Belastningen på ledninger forsvinder konstant, så selv mindre overtrædelser af kravene kan føre til overophedning af enheder, smeltning af kontakter og forekomst af brandfare..

Uden at have tilstrækkelige oplysninger er det bedre slet ikke at foretage arbejde med elektriske ledninger. Hjemmehåndværkere, der har studeret dette problem, oplever imidlertid ikke problemer med at forbinde og betjene forretninger..

Stikkontakt og diagram

Tilslutning af en stikkontakt er en opgave, som næsten enhver hushåndværker skulle udføre. Det ser ud til, hvad der kunne være enklere? Denne proces er imidlertid ikke så triviel, som den ser ud ved første øjekast. For at driften af stikkontakten ikke bliver en kilde til problemer, især i meget belastede lejlighedsnetværk, er det nødvendigt at forstå designet og kende de grundlæggende krav til installation af et koblingsudstyr.

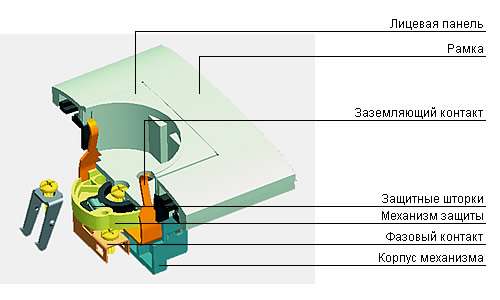

Stikkontakten består af en dekorativ æske med en skrue, en fatning og en blokmontering. Klemrækken er udstyret med følgende elementer:

fastgørelsesben – kan ekspanderes bevægeligt på skruer eller massivt støbt fast;
kontakter – nul og fase (identisk i designet), jordforbindelse, placeret separat;
terminaler til tilslutning af ledninger til kontakter.

Enhedsnotater:

Forberedende foranstaltninger, før stikket tilsluttes

Stikvalg

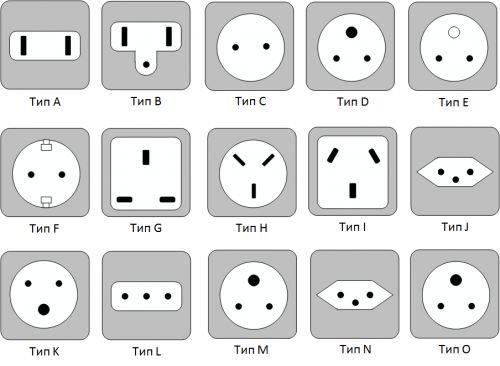

Der er mange typer stikkontakter, der har både universelle og specielle formål..

Ikke alle bruges i hverdagen. De mest populære er følgende typer af forretninger:

С 1а – koblingsudstyr ikke udstyret med jordforbindelser. Hovedformålet er at arbejde på sektioner af det elektriske netværk, hvor jævnstrøm er mindre end 10 A, vekselstrøm er op til 16 A. Velegnet til tilslutning af enheder med lav effekt. Skal tåle 250 V.
C 2a – stikdåser med sidejording. Designet giver en intern terminal til PE -ledningsforsyningen. Bruges til tilslutning af pumper, elkomfurer, vask / opvaskemaskiner.
C 3a – der er en stiftformet jordforbindelse i stikkontakten. Afviger fra С 2а i konfiguration og jordforbindelse.
C 5 – traditionelle sovjetiske stikkontakter. De fås i en firkantet form med en rund udskæring til stikket til et elektrisk apparat. Sådanne modeller er velegnede til strømforsyning af gamle husholdningsapparater. C 5 stikkontakter modstår strømstyrke op til 6 A, installation – uden jordforbindelse.
C 6 – “euro” stikkontakter, der stikker stærkt ud over vægens overflade. Sådanne koblingsudstyr er velegnede til de fleste elektriske husholdningsapparater, da de har brede stikhuller..

Råd. Et tretrådskabel skal købes for at montere en jordet stikkontakt. Tre ledninger er forbundet til nul, fase og jord. Installation af en stikkontakt uden jordforbindelse udføres med et to-leder kabel.

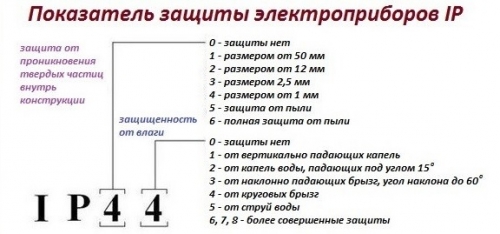

Valget af en stikkontakt afhænger stort set af formålet med selve rummet. Vandtætte modeller er installeret i badeværelset, køkkenet, swimmingpools. I industri- og lagerbygninger – stikkontakter med en høj grad af beskyttelse mod indtrængen af støv og andre faste partikler. Sikkerhedsniveauet kan findes fra IP -etiketten.

Lægning af ledningen under stikkontakten

Der er to muligheder for at lægge tråden: åbne og skjulte ledninger. Valget af denne eller den metode afhænger i høj grad af rummets art: fugtighed, støv, brand- og eksplosionsfare, kemisk miljøaktivitet.

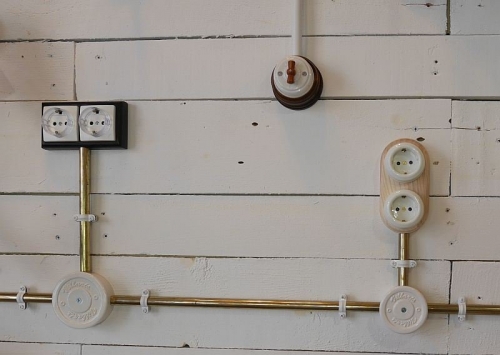

Udendørs ledninger føres til vægoverfladen ved hjælp af forskellige monteringsmetoder. Denne mulighed har både fordele og ulemper. De vigtigste fordele ved den åbne metode omfatter:

reparation af eksterne elektriske ledninger er meget lettere end skjult;
ingen grund til at mejle væggen;
hastighed og let kabelføring.

Ulemper ved åbne ledninger:

uæstetisk udseende – strakte ledninger ødelægger ofte det indre af rummet;
åbne ledninger udsættes for eksterne faktorer og er lettere at beskadige end skjult.

Vigtig! I træhuse skal elektriske ledninger lægges med en åben metode.

Ved åbning af ledninger bruges forskellige metoder til at lægge kabler og ledninger: på overfladen af loftet / væggen, i kasser, rør, fleksible metalbokse, elektriske platebånd og fodlister.

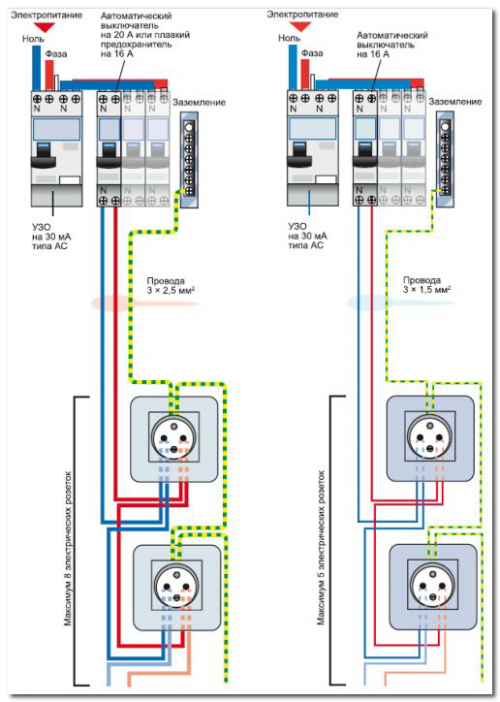

Flere stik er forbundet med daisy-chain (parallel forbindelse) eller stjerne (via en forbindelsesboks). Valget af mulighed afhænger af det acceptable kabelforbrug, lette tilslutning og strømmen til elektriske apparater i rummet..

Diagram til tilslutning af en netværksstik med en loop

For at installere en skjult stikkontakt skal du først lave en rille i væggen, placere en ledning, der passer til den ene ende af strømforsyningen, og den anden til stikkontakten. Det næste trin er at installere stikket.

Vigtig! I stroben lægges kablet med en reserve af lederen indsat i fordelerkassen på cirka 10 cm.

Installation af stikdåsen

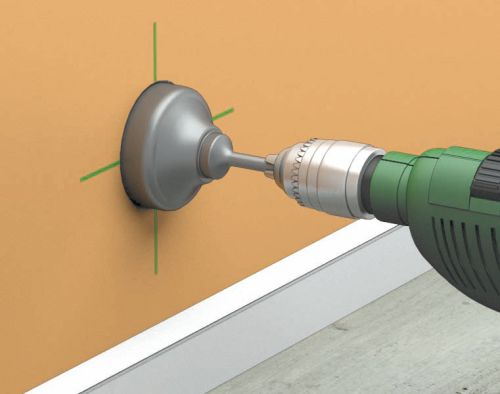

Skjulte stikkontakter kræver en fordybning. Dette hul laves ved hjælp af et specielt bor (krone)..

Boring i en betonvæg:

Det næste trin er tilpasning af klienten. Hvis boksen “sidder godt”, skal du presse stikket ud og sætte kablet gennem hullet. Påfør derefter lidt alabast på boksens bagside / sidevægge og “tryk” ind i hullet.

Socket tilslutningsprocedure

Hele processen med at tilslutte stikkontakten kan opdeles i flere faser:

Sådan tilsluttes en dobbeltstik: montagefunktioner

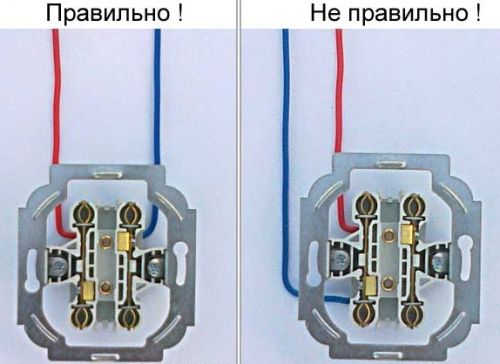

Proceduren for tilslutning af en dobbelt stikkontakt afhænger af dens type: stationær eller præfabrikeret. Til installation af en stationær stikkontakt findes der kontakter med clips i designet. Forsyningskablerne skal tilsluttes forskellige ledende plader.

Vigtig! Det er umuligt at tilslutte to forsyningskabler nul og en fase til en plade. En sådan forbindelse er meget farlig – når maskinen tændes, vil der opstå en kortslutning, og de elektriske ledninger kan blive beskadiget..

Den samlede dobbeltstik er i virkeligheden to enkeltstikdåser placeret side om side. Hvordan tilsluttes to koblingsudstyr korrekt, hvis strømkablet er lagt under en stikkontakt? Det er nødvendigt at lave en jumper ved at overføre et stykke kabel fra den ene boks til den anden. Alle ledninger er forbundet parallelt med hinanden.

Overholdelse af sikkerhedsforanstaltninger ved installation af stikkontakter

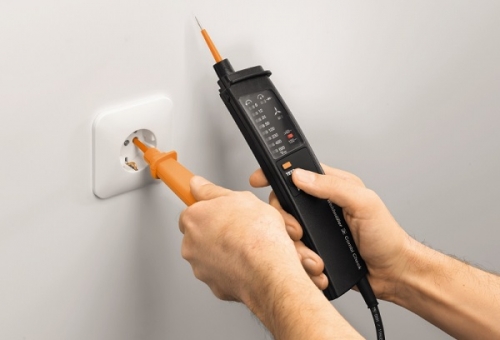

Installation af elektriske fittings udføres i overensstemmelse med sikkerhedsreglerne:

Overholdelse af elementære sikkerhedsstandarder giver dig mulighed for at udføre arbejde af høj kvalitet med tilslutning og drift af stikkontakter.
