Sådan tilsluttes en stikkontakt med dine egne hænder
Ved du, hvordan du skal passe godt på dit eget hjem? Selvfølgelig omfatter begrebet omsorg at skabe en hyggelig atmosfære og rengøring og vedligeholdelse af husholdningsfaciliteter i orden. Og den sidste er en af hovedkomponenterne i komfort. Hvis huset lækker haner eller gnister, er det på en eller anden måde ikke særlig bekvemt at bo i det, og i nogle tilfælde endda farligt. Lad os nu se på den enkleste ting – at tilslutte stikkontakten uden at udskifte de elektriske ledninger. Enhver, der ved, hvordan man holder en skruetrækker, kan klare det..
Typer af forretninger brugt i boligområder
Selv børn ved, hvad en stikkontakt er. En stikkontakt er en enhed til tilslutning af forskellige elektriske apparater til et fælles elektrisk netværk. Selve stikket består af et eksternt isolerende legeme og en arbejdsdel, hvor terminaler til tilslutning af en elektrisk ledning og fjederkontakter til et stik er installeret på en isolerende base. Det ser ud til at udløbsdiagrammet er ret simpelt. Men den teknologiske udvikling står ikke stille, og moderne stikkontakter ligner ikke så meget dem, der blev brugt i vore forældres dage. Og når du udskifter stikkontakten, er det stadig værd at kende enheden til både gamle og nye enheder.
Så hvilke typer afsætningsmuligheder er der? Klassificeringen af stikkontakter kan være både efter formål og efter design.
Systematik i stikkontakter efter deres design

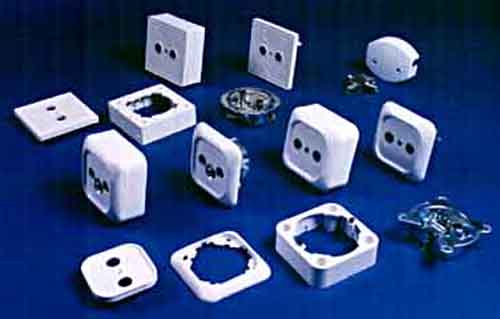

Lad os først overveje den konstruktive opdeling af stikkontakter i typer:
- overheadstik til åbne ledninger – de installeres direkte på væggen ved hjælp af en bagklap af træ eller plast, hvor ledningerne ligger direkte langs vægoverfladen (i dag bruges de oftest i små træhuse)
- indbyggede eller skjulte stikkontakter til interne ledninger – de installeres inde i væggen i et specielt hul med en stikkontakt, ledningerne lægges også inde i væggen og fører direkte til stikkontakten
- fatning med skrueklemmer – i dette tilfælde er ledningen fra lysnettet indsat mellem de to plader og fastgjort med en speciel skrue, denne metode betragtes i øjeblikket som den mest pålidelige
- stikkontakt med en nøgleclips – kontakten fastgøres ved hjælp af en nøglefjederterminal, når der trykkes på tasten, afviger pladerne, frigør plads til kontakt, når pladen slippes, dækker de kontakten tæt nok
Hvis du planlægger at udskifte fatningerne, kan du sikre dig, at de indbyggede stikkontakter med en skrueklemme er de mest almindelige nu. Men i henhold til antallet af stik til stikket kan stikkene deles i enkelt og dobbelt. Desuden kan en dobbeltstik installeres både i en stikkontakt (stationær dobbeltstik) og i forskellige – to eller flere stikkontakter med enkelte stikkontakter placeret tæt på hinanden og forbundet med en jumper med parallelt forbundne ledere (f.eks. en stikkontakt kaldes samlet).
Gruppering af forretninger efter deres formål
Lad os nu se på opdelingen af stikkontakter i typer efter deres formål:
- stikkontakt med jordforbindelse – med en ledning til stikkontakten i stikkontakten med jordforbindelser forbundet til jordlederen (designet til at beskytte mod nedbrydningsstrøm, der går ud til det elektriske apparats krop)
- lukket stikkontakt – i disse stikkontakter er stikdåsen dækket af et stigende solidt panel eller hullerne selv er dækket med gardiner, der kun bevæger sig væk, når stikets metalkontakter indsættes (installeret for at beskytte små børn, der kan prøve at skubbe en søm eller bare en finger i stikkontakten)
- stikkontakt med programmerbar tænd / sluk – designet af en sådan stikkontakt indeholder en programmerbar timer, hvormed du kan indstille en klar tidsramme for driften af det tilsluttede elektriske apparat
- stikkontakt med en stikudstødning – ved hjælp af knappen, der er inkluderet i stikkontaktdesignet, kan du simpelthen skubbe stikket ud af det elektriske apparat (sådan en stikkontakt hjælper med at holde stikket i orden i længere tid)

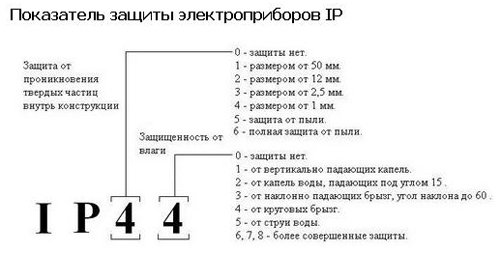

- gadekontakt – en stikkontakt med øgede beskyttelsesegenskaber, der gør det muligt at holde stikket i drift under alle vejrforhold (grad af beskyttelse mod IP55 – mod støv og stærke vandstråler), har et ekstra dæksel, der dækker stikket til stikket
- badeværelsesstik – med øget beskyttelse mod fugtindtrængning (mærkning fra IP44)
Med hensyn til denne klassificering er det værd at præcisere, at der for nylig (på grund af udseendet af et stort antal importerede elektriske apparater) kun bruges stikkontakter med jord – trods alt er det meget sikrere. I gamle huse er et jordkabel ofte fraværende, men det er ikke så stort et problem at installere det, en elektriker på dit websted kan sagtens klare dette. Jordforbindelse foretages dog bedst, når du helt (eller delvist) udskifter ledningerne under en større eftersyn, hvis du ikke ønsker, at dette kabel skal trækkes over væggen. Andre former for forretninger, undtagen vandtætte, bruges udelukkende efter anmodning fra ejerne. Men hvis du skal føre en stikkontakt ind på badeværelset (bruser eller kombineret badeværelse), så skal du udover at købe en stikkontakt med en øget grad af beskyttelse mod fugt også vide præcis, hvor stikkontakterne skal placeres fra punktet med henblik på sikker brug.
I øvrigt er stikkontakten oftest installeret på kontorer til et stort lokalnetværk. Derhjemme er installationen af en sådan stikkontakt ikke nødvendig, men det er bedst af dig at besvare alle spørgsmål vedrørende forbindelse til internettet, de specialister, der foretager en sådan forbindelse, vil kunne svare.
Outlet stil og design
Ja, og bare et par ord om stikkontaktenes udseende. I dag er der dukket et stort udvalg af forretninger fra forskellige producenter op. Priserne på dem, hvilket er forståeligt, er også forskellige: hvad er mere solidt "etiket", jo højere pris. De fleste af os, der ønsker at installere en outlet alene, foretrækker dog gennemsnitspriser – hvor betalingen går præcist for kvaliteten, og ikke for "kølighed" fabrikant. Men under alle omstændigheder, når du installerer nye stikkontakter, skal du sørge for, at både stikkontakter og kontakter er i harmoni i stil og design med hele interiøret i vores hjem. Det er usandsynligt, at nogen vil blive glad for at se et outlet i technostil i et hyggeligt soveværelse med sine lakoniske, men på ingen måde romantiske træk. Og omvendt, det vil også på en eller anden måde ikke være særlig godt. Så når du træffer et valg, skal du ikke kun tænke på stikkontakternes funktionalitet, men også på den følelsesmæssige komponent, de vil bringe til dit hjem..
DIY installation af stikkontakter
Nå, vi har allerede besluttet valget af nye stikkontakter. Det er stadig at installere dem på deres steder. I denne artikel overvejer vi installationen af en ny indbygget stikkontakt i stedet for den gamle, og flytning af stikkontakten til et andet sted, tilslutning af jorden og fuldstændig udskiftning af elektriske ledninger er allerede emner for en separat samtale..
Udskiftningsdiagram for stikkontakt

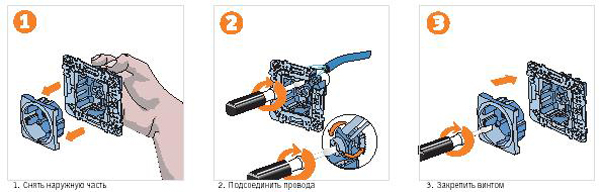

Den generelle ordning for tilslutning af en ny stikkontakt ser sådan ud:
- sluk for strømforsyningen på instrumentbrættet (sluk for maskinen eller skru stikket ud), og brug dem, der kan lide absolut pålidelighed, gummihandsker
- Kontroller, at der ikke er strøm i stikkontakten – med en indikator eller elektrisk anordning, f.eks. en hårtørrer eller en bordlampe
- fjern den gamle sokkel (skru topdækslet af med fatningen, løsne monteringsskoene, fjern den gamle arbejdsdel, afmonter ledningerne)
- rengør stikdåsen, hvis der er en (i mangel af en stikdåse kan du endda installere en ny, fastgøre den med gips eller alabaster) og trække alle ledninger ud for den mest bekvemme adgang til dem

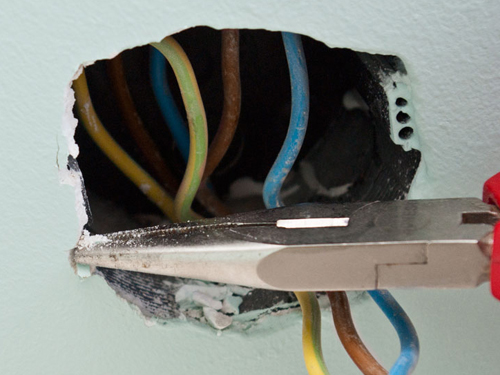

- forbered ledningerne til forbindelsen (skær til den ønskede længde – omkring håndfladens bredde, fjern den samlede fletning, fjern enderne på ledningerne med ca. 1-1,5 cm, om nødvendigt loddetin)
- slut ledningerne til den arbejdende del af den nye stikkontakt
- bøj ledningerne pænt, indsæt arbejdsstykkets del i fatningen, fastgør den med skruer til fatningen, eller juster blot monteringsfødderne, så arbejdsdelen sidder fast og jævnt i fatningen
- installere dekorativ ramme
- skru på topdækslet på den nye fatning
- tænde for strømmen
Lad os nu gennemgå de små ting, der kan være vigtige..
Nogle nuancer af tilslutning af ledninger

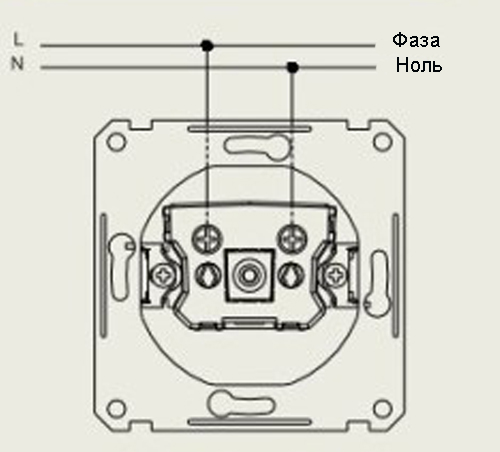

Hvis du bor i et gammelt hus, hvor der ikke engang er en jordledning, er din opgave forenklet, da det stort set ikke er ligegyldigt, om du tilslutter en fase eller nul til stikkontakterne. Derfor er der i dette tilfælde en konventionel forbindelse af forsyningskablet uden at dele dem i fase. Det vigtigste er ikke at fastgøre begge ledninger til en terminal, men det er meget svært at gøre dette i en enkelt stikkontakt.

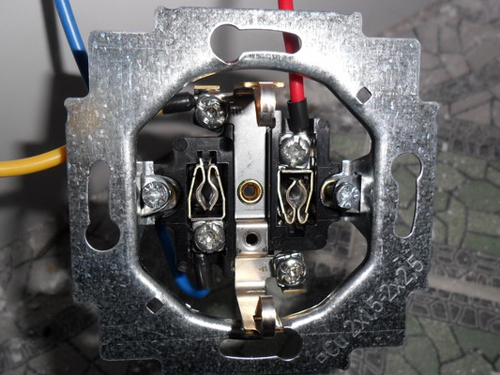

I temmelig nye huse er der allerede foretaget jordforbindelse, og derfor er der blevet tilføjet en jordledning til de to forsyningskabler. Her er det allerede nødvendigt at vide nøjagtigt, hvilket kabel der udfører hvilken funktion for korrekt at forbinde dem til stikkontaktens arbejdsdel. I dette tilfælde kommer farvekodningen af ledningerne til undsætning:
- fase – tråden har normalt hvid, rød eller brun isoleringsfarve
- nul – blå (cyan) eller sort isoleringsfarve
- jord – gulgrøn eller gul eller grøn isolering

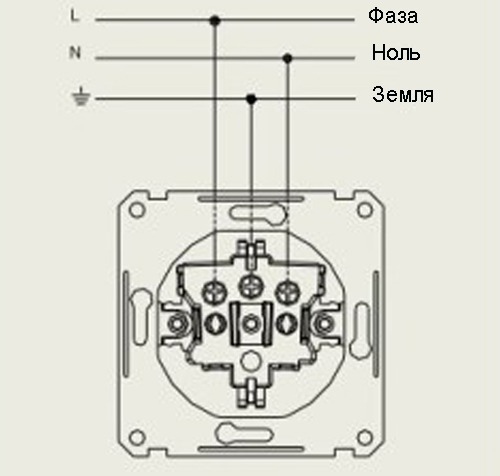

Den eneste forskel ved tilslutning af en jordet stikkontakt fra en konventionel stikkontakt er kabelforbindelsen. "jord" til den centrale terminal med antenner, der strækker sig ind i sokkelhuset.
Der er to måder at tilslutte ledningen til terminalens skrueterminal: Skub bare en jævn afisoleret kontakt mellem klempladerne eller vikl enden af tråden rundt om skruen med en ring. Den anden sag giver den mest pålidelige kontakt, du behøver kun at dreje ringen med uret – i retning af skruen i skruen.
Enderne på ledningerne skal også fjernes korrekt. Den bedste måde er at bruge en wire stripper, der ikke beskadiger tråden. Imidlertid har ikke alle hjem et sådant værktøj (tja, medmindre du er en professionel elektriker, men så behøver du ikke at søge råd om installation af stikkontakter), så vi vil bruge det, der er lige ved hånden. Til dette formål bruger DIYere hovedsageligt en tang eller en kniv. Når du fjerner en strandet tråd, skal du desuden skære isoleringen i en cirkel og fjerne den, men vi barberer isoleringen af en enkeltkernet tråd, som om vi skærper en blyant for ikke at røre selve ledningen. Det afisolerede kobberkabel skal også loddes for at øge levetiden.
Sådan tilsluttes en dobbeltstik
Alt er klart om en enkelt stikkontakt, nu er det værd at beskrive installationen af en dobbelt stikkontakt.

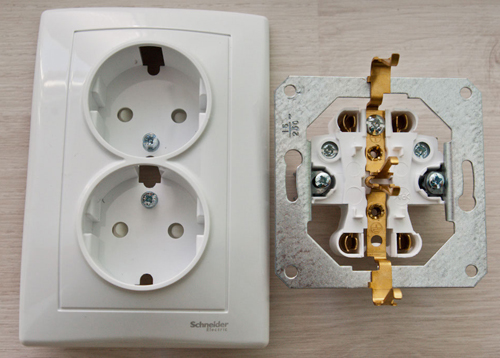

En fast dobbeltstik installeres på samme måde som en enkelt stikkontakt. Du skal bare sikre dig, at forsyningskablet er forbundet til forskellige ledende plader, ellers er du garanteret en meget smuk kortslutning, når du tænder for strømmen..
Men forbindelsen af de samlede stikkontakter er lidt mere kompliceret. Det kræver et stykke kabel, der matcher det, der er sluttet til hovedstikket. Det vil sige, at hvis der er tre ledninger (forsyning og jord) i stikkontakten, hvor ledningerne til det fælles netværk foretages, så bør der også være tre ekstra ledninger. Disse ekstra ledninger trækkes mellem stikkontakterne, og i den første stikkontakt (hvor der allerede er en stikkontakt til hovedkablet) er der forbundet 2 ledninger til terminalerne på terminalerne – fra hovedkablet og fra den ekstra, i den anden stikkontakt er ledningerne tilsluttet som standard. Denne proces er vist mere detaljeret i videoen..
Det er alt! Dette er virkelig ikke svært – helt sikkert i skolen, i laboratoriearbejde i fysik har du også samlet mere vanskelige kredsløb. Som man siger, hvis mesteren tog en skruetrækker i hånden, begynder hans virksomhed at være bange. Så for en skruetrækker og fremad, for at erobre nye dygtigheder. Og denne oplevelse vil naturligvis være nyttig for dig i fremtiden, for for normal drift af stikkontakterne skal de åbnes forebyggende og inspiceres mindst en gang om året eller to, uanset om alt er i orden med ledninger og kontakt. Og så fungerer dit elektriske hjemmenetværk som et ur, måske endda et schweizisk. Held og lykke!
