Triple socket: installationsfunktioner
I den moderne tidsalder, hvor innovative teknologier udvikler sig med spring og grænser, er det umuligt at forestille sig livet uden elektriske apparater, som ikke kun forenkler livet for en moderne person, men også er et integreret supplement. Selv en uerfaren person, der aldrig har stødt på elektronik før, behøver ikke en forklaring på princippet om drift af elektriske apparater, da alle forstår, at der er brug for tilslutningskilder, hvis funktion udføres af en stikkontakt. Hvad der er en stikkontakt, behøver heller ikke at blive fortalt. I huset er der som regel stikkontakter og langt fra en, men ofte bliver det nødvendigt at installere en stikkontakt i tilfælde af reparationer eller drift af flere elektriske apparater. Hvad skal man gøre i denne situation? Du kan bruge en professionel elektrikers tjenester ved at ringe til ham derhjemme, eller du kan lære det grundlæggende ved installation af stikkontakter og gøre det selv. Sådan tilsluttes en tredobbelt stikkontakt i overensstemmelse med moderne standarder – vi vil overveje i denne artikel.
Stikkontakt og dets sorter: en elektrikers opfattelse
Stikkontakten er en specialiseret enhed designet til at sikre absolut sikker kontaktlukning, hvilket resulterer i en uafbrudt forsyning af elektricitet til elektriske apparater. Stikkontaktens design er repræsenteret af et plastikhus, der indeholder arbejdsdelen. Den indvendige del af fatningen er repræsenteret af terminaler, hvortil fjedrene til stikket og kontakterne er fastgjort. De fleste moderne stikkontakter, herunder en tredobbelt jordet stikkontakt, er udstyret med jordforbindelser, som reducerer spændingen fra alle elektriske apparater og øger systemets sikkerhed. Det moderne marked for elektriske apparater og deres komponenter tilbyder forbrugeren flere typer stikkontakter, i processen med at vælge hvilken det er nødvendigt at tage hensyn til de særlige forhold ved driften af elektriske apparater.

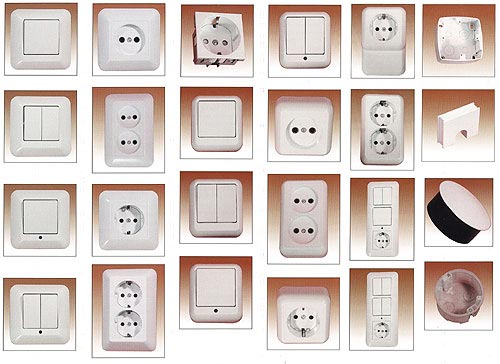

På trods af at stikkontaktens design ved første øjekast er enkelt, er det nødvendigt at skelne mellem følgende typer stikkontakter:
- Stikkontakter type C5 repræsenterer en standard sovjetisk stikkontakt, der er velkendt for de fleste beboere i standardhøjhuse. De er kendetegnet ved en firkantet kabinetform, i midten af hvilken der er en rund udskæring til stikket på det elektriske apparat, samt to runde huller, i hvilke stikket til det elektriske apparat er indsat. Disse stikkontakter er ikke jordforbundet og er velegnede til de fleste gamle elektriske apparater. På trods af at de med succes er forklædt på væggen, lader deres design og udseende meget tilbage at ønske;
- Stikkontakter type C6, eller, med andre ord, eurostikdåser er kendetegnet ved et mere attraktivt udseende og, i modsætning til C5 -stikkontakter, der ikke tåler mere end 6A, evnen til at modstå strømstyrke op til 16 A. Desuden kan de fleste moderne elektriske apparater, det er euro -fatninger, der er kendetegnet ved bredere gaffelåbning. En anden fordel ved moderne forretninger er muligheden for at jorde dem, hvilket gør sådanne forretninger mere sikre..
I modsætning til amatørers mening er stikkontakternes udseende ikke deres eneste forskel. Stikkontakter af alle typer har også interne designforskelle. Dette skyldes ønsket om at forbedre stikkontaktens design, hvilket gør det mere sikkert..
Vigtig! Stikkontakter af type C5 er kendetegnet ved det enkleste design, på indersiden, hvor to overgangskontakter er fastgjort til en plastik- eller keramikbase, som er fastgjort til de elektriske ledninger. Funktionsprincippet for denne type stikkontakt er baseret på lukning af to overgangskontakter, som opstår, når du sætter stikket i stikkontakten..
Typerne af elektriske kontakter er også forskellige. Der er fjeder- og spadekontakter på C5 -stik, mens sidstnævnte betragtes som mindre pålidelige på grund af deres evne til at miste deres stivhed og efterfølgende gnister, når stikket sættes i stikkontakten. Pålideligheden af fjederkontakterne skyldes slidstyrken på de fjedre, der udgør stikkontaktenes design, på grund af hvilke sådanne stik kan bruges med succes i flere årtier..

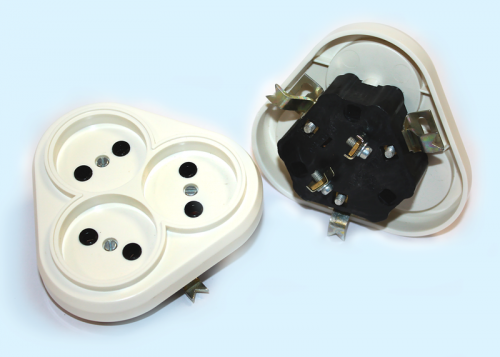

Triple socket: hovedsorter
Århundredets fremskridt og den stigende energiintensitet for elektriske apparater bestemmer den konstante vækst i populariteten af tredobbelte stikkontakter, som bliver stadig sværere at nægte i hverdagen. Dette problem er især akut i køkkenet, hvor vi tilbringer en fjerdedel af vores liv og bruger mange elektriske apparater maksimalt. Som allerede nævnt er der nu en alder af innovative teknologier, som ikke har omgået tredobbelte stikkontakter, som adskiller sig i overensstemmelse med deres modifikation, form og størrelse. Ligesom resten af stikkontakterne (dobbelt, enkelt) er der:
- Interne triple stikkontakter designet til skjulte ledninger;

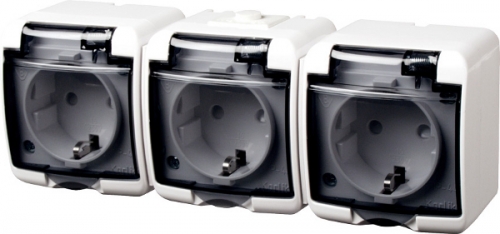

- Eksterne triple stikkontakter, såkaldte eksterne stik), kendetegnet ved en høj grad af beskyttelse og tilstedeværelsen af et beskyttende dæksel;
- Overhead og indbyggede triple stikkontakter;
Hvad angår moderne ændringer af tredobbelte stikkontakter, adskiller de sig:
- Triple stikkontakter med og uden jordforbindelse;
- Samt tredobbelte stikkontakter med en beskyttende nedlukning, som indebærer at kortslutte ledningerne og slukke for stikkontakten, mens det ved installation af en almindelig stikkontakt simpelthen slår tælleren ud.
Designfunktionerne i triple stikkontakter, der har en forsyningskabel, giver dig mulighed for at tilslutte op til tre elektriske apparater på samme tid. Uanset modifikationen af stikkontakten, uanset om den er ekstern eller intern, bruger de under installationen metoden til blokmontering, også kaldet “typeindstillingsstik”. Denne metode indebærer samling og installation af tre separate stikkontakter på samme tid. For at sikre konstruktionens bekvemmelighed og æstetiske udseende foreslår eksperter at kombinere de ydre rammer på tre separate afsætningsmuligheder og erstatte dem med en fælles ramme, som skal købes separat. Når du køber en ekstern ramme, er det nødvendigt at vælge den på en sådan måde, at formen på den indvendige del af rammen matcher rammens form.

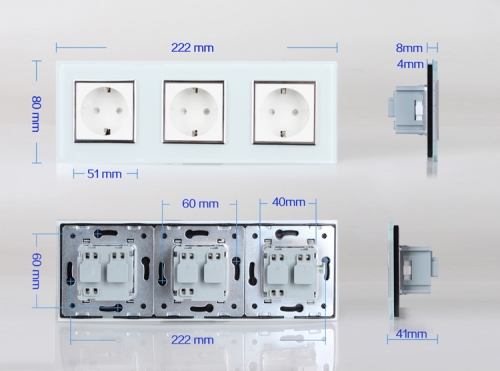

Vigtig! Eksperter anbefaler at købe fatninger, der er karakteriseret ved en firkantet form på den inderste del af frontpanelet, da de er en mere alsidig model..

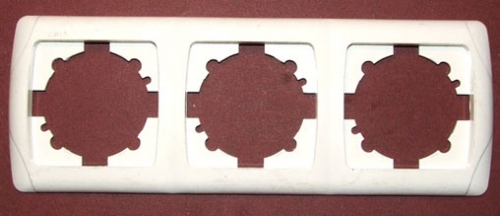

Det skal huskes, at producenter producerer stel i forskellige former og farver. Dyrere modeller, de sælges separat: i den ene æske er der en indre del med kontakter, og i den anden – en ydre del med en ramme og et dekorativt dæksel..

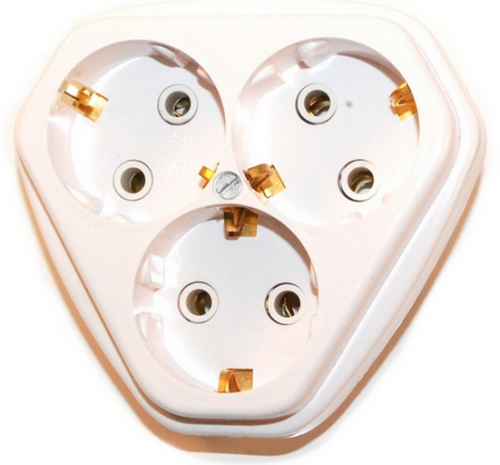

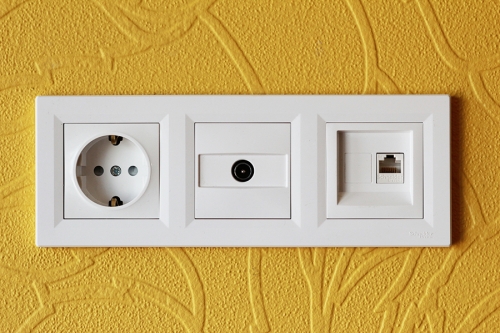

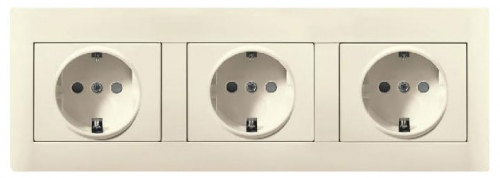

Foto med tredobbelt fatning
Installation af en tredobbelt stikkontakt: forberedende foranstaltninger
Reparation involverer ikke kun pudsning, maling og tapetsering af væggene, men også andre opgaver, hvis løsning også er vigtig. I henhold til kravene til moderne design skal installationen af stikkontakter udføres i overensstemmelse med europæiske standarder, hvilket indebærer deres placering i en højde på 20-40 cm fra gulvet. Dette skyldes ikke kun bekvemmelighed, men også æstetisk skønhed, da kablerne til elektriske apparater i dette tilfælde ikke vil være synlige. Ved elektrisk arbejde er det vigtigt at være klart opmærksom på, at der kan opstå brand i tilfælde af forkert valg af installationsprodukter, f.eks. Stik og kontakter. Dette problem bliver især relevant i tilfælde af installation af en tredobbelt stikkontakt. Dette skyldes det faktum, at ethvert element i det elektriske netværk er designet til en bestemt driftsstrøm, og i tilfælde af uoverensstemmelse vil der forekomme en overbelastning af det elektriske netværk og som følge heraf overophedning og afbrænding af kontakterne..
Sådan vælges og installeres en tredobbelt stikkontakt? Først og fremmest afhænger det af typen af ledninger, som kan være skjult eller eksternt. Hvis du planlægger at arbejde med skjulte ledninger, skal du behandle arbejdet mere omhyggeligt. I dette tilfælde er det vigtigt at sikre, at den er klassificeret til tredobbelt belastning. Hvis dette ikke gøres, kan det resultere i en overbelastning på elnettet, hvilket kræver udskiftning af den brændte ledning, hvilket er ekstremt besværligt..
Inden du tilslutter den tredobbelte stikkontakt, er det nødvendigt at markere stedet for installationen. Hvis alt er meget enklere med en enkelt stikkontakt, skal alle bestanddelene i en tredobbelt stikkontakt være placeret på samme niveau, da den mindste afvigelse fra et enkelt niveau alvorligt “skærer” øjnene. Efter at have bestemt installationspladsen for den tredobbelte stikkontakt, som i overensstemmelse med Euro-standarder skulle være placeret i et niveau på 25-40 cm fra gulvet, udfører de dens markering, hvilket bedst gøres med en tyk markør. Hvis markeringen for en enkelt og dobbelt udløb ikke er vanskelig og involverer at bore et hul i væggen, er tingene lidt mere komplicerede med et tredobbelt udløb. For at gøre dette skal du indstille bygningsniveauet og tegne en vandret linje, hvorefter stikkontaktenes centre er markeret under hensyntagen til afstanden mellem dem. Dette gøres på følgende måde: Marker stikkontaktens første center og afsæt halvdelen af foringets bredde på fatningen fra det. Du kan også gøre dette ved at fastgøre puden til det første center og måle det andet lodret placerede center i overensstemmelse med pudeens bredde..
Vigtig! Så når der installeres en tredobbelt stikkontakt, er der ingen problemer med ledningerne til kablet, anbefaler eksperter at installere det, hvor der tidligere var installeret en enkelt stikkontakt.

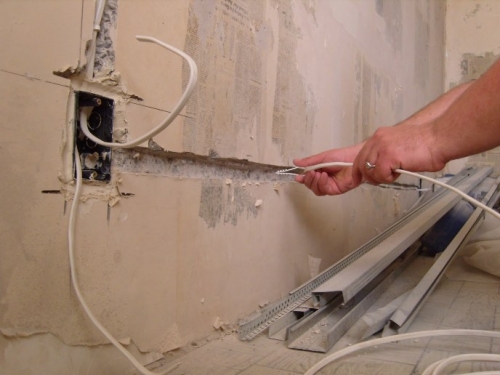

Hvis det bliver nødvendigt at lægge ledninger på et nyt sted, er det nødvendigt at anvende lodrette og vandrette linjer på væggen (de skal være lige!), Da skrå og buede spor vil komplicere processen med at finde og eliminere skader på ledningerne i fremtiden..
Sådan installeres en stikkontakt med tre stik?
Eksperter anbefaler at installere en tredobbelt stikkontakt i en stikkontakt, som er en blok med tre stikkontakter placeret på en enkelt ramme. Hvis du bruger tre enkeltstikdåser som en tredobbelt stikkontakt, som du installerer parallelt, anbefaler eksperter at bruge stikkontakter med én stikkontakt. På grund af det faktum, at installationen af en enkelt blok med tre stikkontakter ligner installationen af en enkelt stikkontakt, vil installationen af tre stikkontakter i enkeltstikskasser blive overvejet nedenfor..

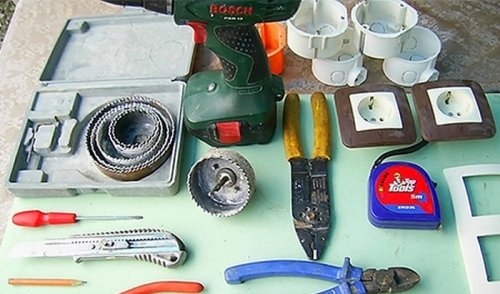

Hvis du planlægger at arbejde med mursten eller betonvægge, skal følgende materialer og værktøjer forberedes, før arbejdet påbegyndes:
- Perforator;
- Specialiseret dyse, som er en krone med en diameter på 70 mm, udstyret med hårdmetalskærere;
- Spændingsindikator;
- Krøllet og lige skruetrækker;
- Hammer;
- Mejsel;
- Mellemstore og smalle spatler.

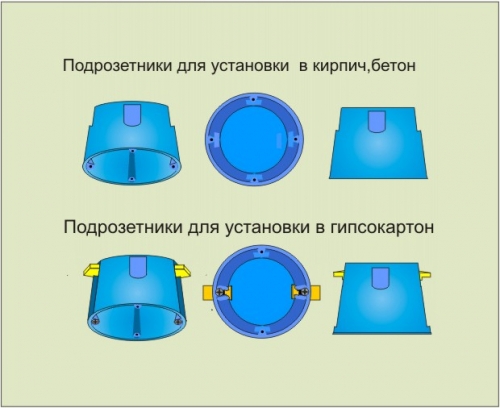

Inden du installerer den tredobbelte fatning, skal du tage en hammerbor designet til en betonvæg eller en boremaskine til en mur- og gipsvæg og en krone til fatningskasser. Boret skal presses mod de tidligere markerede midten af rosetterne og forsigtigt begynde at bore hullerne, indtil kronen hviler mod væggen med bunden. Derefter trækker de det ud og borer færdigt..
Vigtig! Eksperter anbefaler at opdele resterne af beton, der er tilbage efter at have boret med en mejsel til en perforator eller en konventionel hammer og mejsel..
Når du har boret hullerne, skal du tage fatningen og trykke hullerne ud på bagsiden af den, hvis antal svarer til antallet af kabler, der går ind i den. For en tredobbelt stikkontakt er dette tal 3 stykker, og derfor er det nødvendigt at presse tre huller ud.
Vigtig! Når du arbejder med mursten og især med gips, skal du tage forholdsregler og arbejde omhyggeligt, da disse materialer har en tendens til at smuldre.
Det er også vigtigt at huske, at der mellem de tre kabelhuller bores to trådhuller. Til disse formål skal du vælge en borediameter, der matcher diameteren på den lille bølgepap, som ledningerne er indsat i. Eksperter anbefaler at bruge et bølgepap, men ofte kan du nægte det. Hvis du installerer fatningen i en væg af gipsplader, skal kablet i bølgepaprøret kastes langs fastgørelsesprofilen.

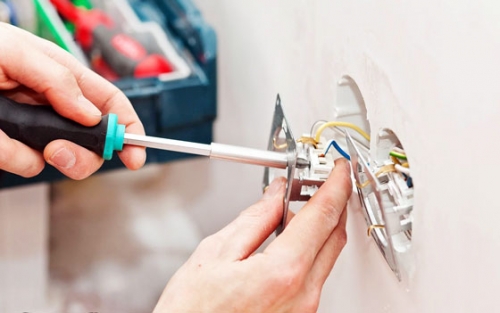

Sådan tilsluttes en tredobbelt stikkontakt?

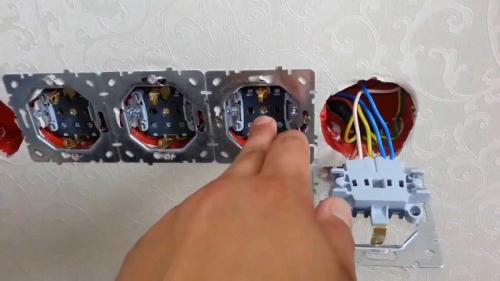

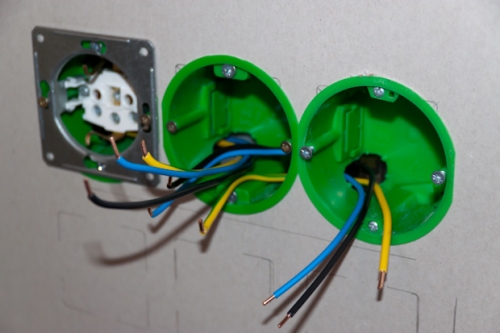

Ledningerne skal forbindes i overensstemmelse med et parallelt skema, hvilket indebærer, at to ledninger er forbundet til hver ledning fra skjoldet, der kommer fra yderligere ledninger, der går til det andet og tredje stik. Ved hjælp af en indikatorskruetrækker er det nødvendigt at bestemme fasen og nul, hvorefter strømmen i afskærmningen skal slukkes. Drej derefter ledningerne, mens du husker, at for pålidelig vridning anbefaler eksperter at bruge specialiserede kontakttip, som skal indsættes i stikkontakterne og skrues. Efter den første vridning smides ledningen ud på den anden stikkontakt, og stikdåsen indsættes gennem hullet i bagdækslet. En lignende handling skal udføres med det tredje hul. Når du har gjort dette, er alle tre stikkontakter klar til installation..
Sådan repareres stikkontakten?
Efter at have forberedt en blanding af alabaster med vand, er hullerne, der er boret i væggen, belagt med denne blanding, og fatningskasserne indsættes i dem. Eksperter anbefaler at gøre blandingen tykkere, hvilket vil fremskynde indstillingen af alabast. Hvis du ser, at stikkontakterne falder igennem, skal du tilføje alabast, og hvis de bukker ud, tappes de med en hammer..
Vigtig! På trods af at denne begivenhed virker enkel nok, skal den behandles med omhu og alle stikdåser skal placeres på samme niveau, som det er nødvendigt at bruge bygningsniveauet til. Derudover er det vigtigt at holde øje med de øverste skruer, som skal placeres ved de øverste punkter i stikkontakten og holde dem på plads. Når du har installeret stikket, skal du lade det stå, indtil alabasteren er helt tør, hvilket vil tage 1-2 timer, og derefter fortsætte med at tilslutte stikkontakten.

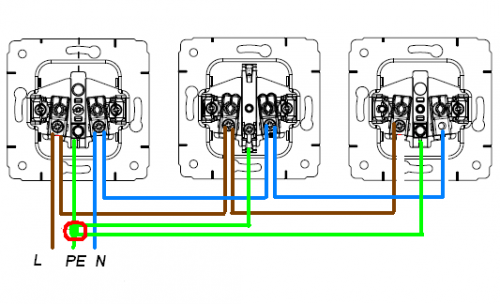

Triple socket diagram
Sådan tilsluttes en tredobbelt stikkontakt?
Husk, at vi tilslutter en tredobbelt stikkontakt i tre stikkontakter. I dette tilfælde udføres forbindelsen i overensstemmelse med det parallelle kredsløb. Det er vigtigt at vide, at der er stikkontakter, der er forbundet i serie gennem en sløjfe. De anbefales ikke at bruges til at forbinde flere elektriske apparater på én gang, som er kendetegnet ved et højt strømforbrug. I dette tilfælde er stikket tilsluttet i henhold til diagrammet, der er knyttet til stikket. I tilfælde af vores stikkontakt skal alle ledninger forbindes til dets klemmer, og vi presser dem tæt med terminaler og skruer, afhængigt af stikkontaktens type. Derefter vrides ledningerne inde i kassen, hvorefter den centrale del af stikkontakten installeres. For at korrigere dens niveau under installationen af stikkontakten ved at lokke skruerne, skal du let trykke på metalhuset for at justere det. Spænd derefter skruerne. Efter at have installeret den centrale del af den tredobbelte stikkontakt, skal du installere de dekorative trimmer.
Vi kan sige, at stikkontakterne er installeret og klar til brug. For at sikre dette skal du kontrollere deres ydeevne ved at tænde maskinen. For at tænde for stikkontakten for første gang anbefales det ikke at bruge komplekse elektriske apparater, der foretrækker en bordlampe.

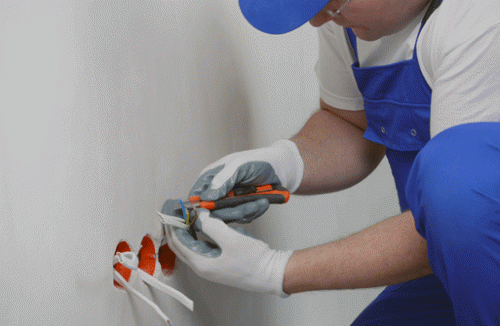

Sikkerhedsinstruktioner for installation af en tredobbelt stikkontakt
- Inden du fortsætter med det elektriske installationsarbejde, skal du sørge for at slukke for strømmen og derefter kontrollere, at det elektriske netværk er brudt;
- I arbejdsprocessen er det kun nødvendigt at bruge specialværktøjer med isolerede håndtag;
- Hvis du skal arbejde med en lang elektrisk ledning, skal du forsigtigt lægge den i væggen eller skære den i den nødvendige længde;
- Opbyg om nødvendigt tråden, den skal loddes og ikke vrides;
- Når du installerer stikkontakten i overfladen af væggen, er det vigtigt at overvåge tætheden af installationen og isoleringen;
- Det er nødvendigt at bruge udstyr og ledninger designet til den nominelle effekt og strømstyrke og beregnet til elektrisk arbejde.
Ved at overholde disse enkle regler vil du være i stand til at udføre elektriske installationsaktiviteter i forbindelse med tilslutning af stikkontakter så sikkert og effektivt som muligt..
