Udskiftning af elmålere med egne hænder

Genopbygning af elektrisk i et hus eller lejlighed, især udskiftning af en elmåler, bliver undertiden en snublesten. Mange står over for juridiske og tekniske spørgsmål, hvis svar er beskrevet i artiklen.

Udskiftning af en gammel elmåler: nødvendige dokumenter og godkendelsesprocedure

Behovet for at udskifte elmåleren kan skyldes forskellige årsager: sammenbrud af den gamle måler, overgang til en ny model, udløbet levetid på enheden. Udskiftning af måleren kræver godkendelse fra netværkstjenestens repræsentanter.

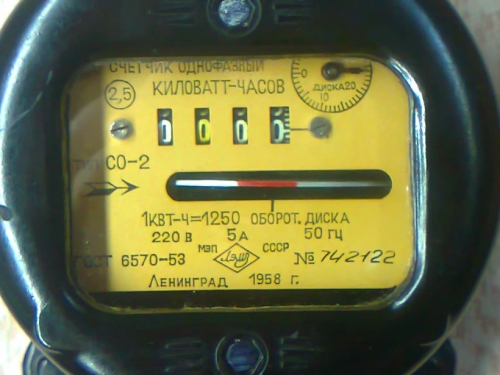

Vigtig! Obligatorisk udskiftning af elmålere udføres, hvis enhedens nøjagtighedsklasse er mere end 2

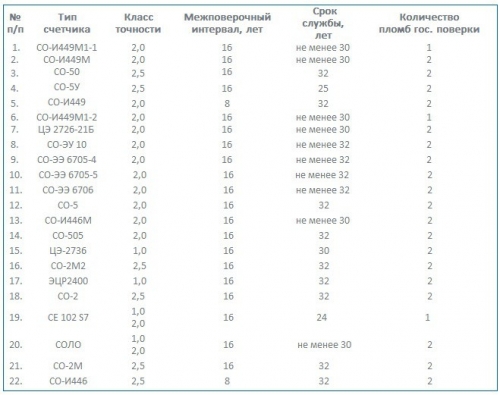

For at forstå, om det er nødvendigt at ændre den gamle måler, er det nødvendigt at sammenligne dens egenskaber med standarderne i informationstabellen:

Sammenlign de opnåede oplysninger med tabellen. Hvis dataene ikke opfylder kravene i den tekniske dokumentation, er det nødvendigt at udskifte måleren.

Den generelle procedure for aftalen om udskiftning af en måleenhed:

Vigtig! Ved udskiftning af måleren i lejligheden skal du fremlægge en kopi af kontrakten, der er indgået med boligkontoret.

Nogle gange er der kontroversielle spørgsmål om, hvem der skal betale for udskiftning af måleren. Beboere i huse, der er i kommunalt ejerskab, kan regne med gratis udskiftning af elmålere. Udskiftning af en måleenhed i et privatiseret hus / lejlighed betales af ejeren.

Sådan vælges en elmåler. Klassificering af elektriske apparater

Inden du køber en måler, skal du forstå dens struktur og funktionsprincip. Vi vil ikke gå i dybden med det elektriske apparats tekniske egenskaber, vi vil udpege de vigtigste parametre, som du skal være opmærksom på.

Induktion og elektroniske målere. Induktionsmodeller har to spoler: spænding og strøm. Spolernes magnetfelt roterer skiven, som sætter gang i mekanismen til beregning af den forbrugte energi. Jo flere elektriske apparater der er tilsluttet, jo højere strøm og spænding, jo hurtigere roterer disken og tælleren stiger.

Fordelene ved induktionsmålere er lang levetid (ca. 15 år) og driftssikkerhed. Mekaniske (induktions) målere er de mest populære.

Elektroniske lægemidler dukkede op senere. De har ikke bevægelige elementer, og beregningen af energiforbrug udføres ved hjælp af halvledere eller mikrokredsløb. Spændingssensorer sender data om mængden af brugt elektricitet. Sådanne målere er noget dyrere end mekaniske, men deres aflæsninger er mere præcise. Yderligere fordele ved elektroniske målere:

muligheden for måling af flere tariffer
let at læse data – tilstedeværelsen af en digital indikator;
det er svært at gennemføre forsøg på at stjæle elektricitet.

De største ulemper ved den elektriske måler: høje omkostninger og begrænset levetid.

Begge typer diske præsenteres i russiske butikker. Enkeltpersoner og organisationer bruger aktivt både induktions- og elektroniske modeller. I pasene til de fleste elektriske målere angives en kontinuerlig driftstid – 15 år. Imidlertid har ikke en enkelt prøve fungeret så meget før nu, for for 15 år siden blev sådanne modeller endnu ikke produceret. Levetiden for en mekanisk tæller slår rekorder – selv efter 50 år passer mange kopier ind i et givet nøjagtighedsniveau og slår ikke ud af andre parametre.

Enfaset eller trefaset måler. Til strømforsyning af lejligheder og private huse bruges der som regel enfasemålere. Nominel effekt for husholdningsnetværk ved en spænding på 220 V er omkring 3-7 kW. I betragtning af at 1 kW effekt svarer til en kredsløbsstrøm på 4,5 A, kan du beregne den strøm, som en enfaset enhed er designet til-13-32A.

Trefasemålere bruges i vid udstrækning til at registrere elforbrug i industrielle virksomheder, i offentlige forsyningsvirksomheder, sommerhusbebyggelser, hvor input kun er tilladt gennem et trefasesystem.

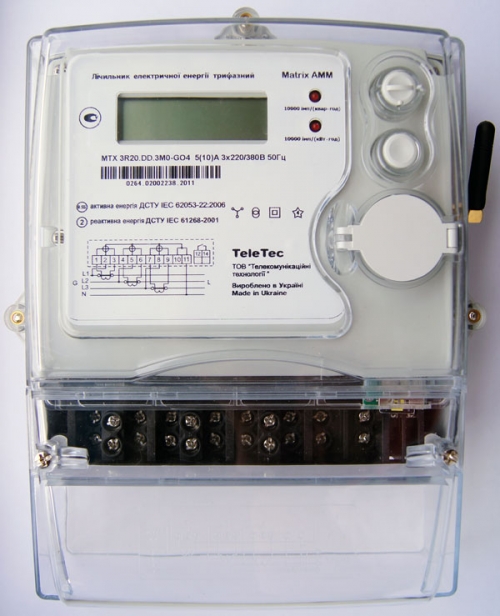

En trefasemåler af høj kvalitet har følgende egenskaber:

tilstedeværelsen af en intern tariffer – en dato- og tidsregnskabsenhed, der genererer en belastningsplan og styrer tarifovergange;
indbygget effektprofil – med en tidsfordeling husker den den højeste effekt i en bestemt periode;
tilgængelighed af en kommunikationsgrænseflade til overførsel af aflæsninger til en computer eller kommunikationscenter;
hændelseslog til registrering af overspændinger og overspændinger i hver fase, ændringer i aktiv og reaktiv energi, langvarig strømsvigt og spændingsfald.

Ud over de anførte parametre bør du tage højde for, når du vælger en ny måler:

Vigtig! For at udskifte elmåleren i en lejlighed, hus, kontor og andre lokaler er det nødvendigt at vælge enheder, der er inkluderet i statsregistret for måleinstrumenter i Rusland. Hver enhed, der er godkendt efter russiske standarder, registreres i registret under et unikt nummer.

Generelle krav til installation af en elektrisk måler

Inden du installerer nye eller udskifter gamle elmålere, er det nødvendigt at omhyggeligt forberede det rum, hvor måleren er installeret. Mange indikatorer påvirker målerens nøjagtighed og holdbarhed:

temperatursvingninger;
forskellige vibrationer;
sammensætningen af den omgivende luft;
fugtighedsniveau osv..

Vi angiver forudsætningerne for placering af elmålere:

rummet skal være tørt;
tilladt temperaturområde – fra + ° С til + 40 ° С;
overfladerne, som måleren er placeret på, skal have en acceptabel grad af stivhed, ikke vibrere, ikke forskydes og ikke give efter for deformation;
placering af udstyr på plast-, metal- og træplader er tilladt;
fastgørelse – udelukkende på en lodret overflade;
tilladt afstand fra måleenheden til gulvet – 80-170 cm, optimal – placering i øjenhøjde;
målerens hældning må ikke være mere end 1 °, ellers øges læsefejlen (dette krav er relevant for mekaniske modeller);
størrelsen på panelet, kabinettet, nichen, hvor måleren er installeret, er valgt, så adgang til enheden og aflæsning af målingerne ikke er vanskelig;
ved tilslutning af ledningen er det nødvendigt at fjerne mindst 12 mm;
det er nødvendigt at sørge for tilstedeværelsen af automatiske kontakter på enheden – de vil blive påkrævet i fremtiden ved udskiftning eller reparation af måleren.

Udskiftning af en gammel elmåler med en ny: procedure

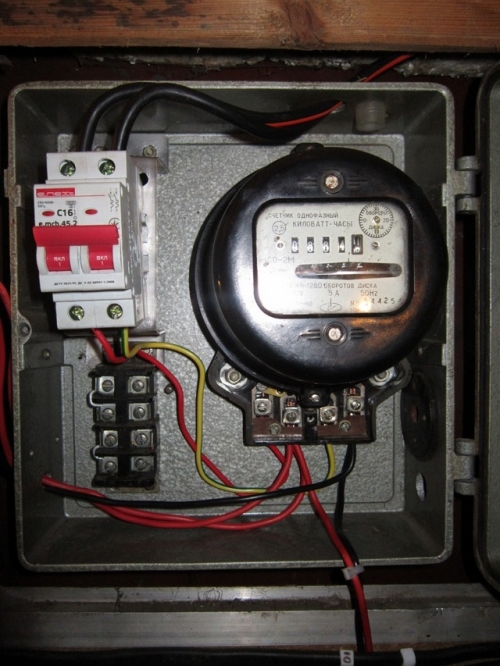

Enfaset elmåler

For at installere en elmåler kan du købe et færdigt elektrisk panel udstyret med de nødvendige elementer. Den anden mulighed er at købe alle komponenter separat, nemlig:

tæller;
æske af plast / træ / metal til placering af udstyr;
din skinne;
automatiske kontakter;
tre-leder kabel (minimum diameter 3 mm);
automatiske kontakter;
rustfrie stålskruer med et bredt hoved, som ekstraudstyr er plastdugler velegnede.

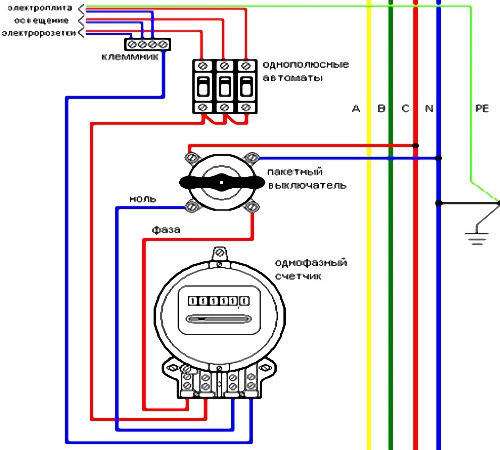

Det generelle tilslutningsdiagram for en enfasemåler er som følger.

Proceduren for udskiftning af elmåleren:

Trefaset elmåler

På steder med et højt energiforbrug er der installeret måleenheder med et trefasesystem. Sådanne tællere ved udgangen afgiver ikke 220 V, men 380 V, hvilket er nødvendigt for driften af noget produktionsudstyr. Trefasemålere eliminerer spændingsfald i rummet, hvor de er installeret, såvel som i nabobygninger.

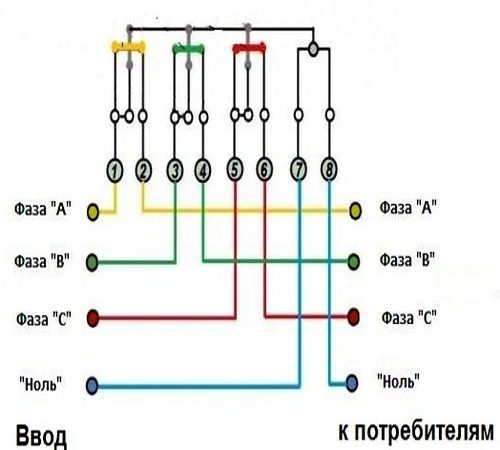

Det er bedre at montere sådanne målere i specielle skjolde med en platform og fiksering med 3 skruer. Installation af udstyr ligner tilslutning af enfasede elmålere. Diagrammet ser sådan ud:

Vigtig! Nye kopier af elektroniske målere er udstyret med en tilføjelse, der forbinder et system til fjernoverførsel af aflæsninger. Denne funktionalitet giver yderligere kontakter..

Elektricitetsmåler udskiftning lov

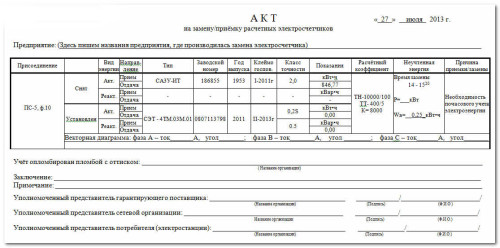

Efter afslutningen af installationsarbejdet udarbejdes målerudskiftningsloven i to eksemplarer. Dokumentet indeholder følgende oplysninger:

navn på den arkføder, hvor udskiftningen blev udført
type, fremstillingsår, serienummer og nøjagtighedsklasse for den nye enhed;
dato for den sidste kontrol af de gamle og nye målere;
aflæsninger af elmålere;
ukendt elektricitet i perioden med udskiftning af udstyr;
udskiftningsårsager.

Montering af et el -panel og installation af en måler er ikke det letteste. Under installationsprocessen skal du kompetent og omhyggeligt nærme dig forbindelsen af ledninger. Producenter af elektriske målere på terminalblokkens dæksel angiver et detaljeret ledningsdiagram, der skal overholdes..
