Vi installerer et varmekabel i huset med vores egne hænder. Tagvarmekabel – sorter og egenskaber

Med vinterens begyndelse står alle husejere over for to af de vigtigste problemer: hvordan man håndterer sne på taget og frysende vand i rør. Hvis du ikke er opmærksom på disse spørgsmål, kan der komme en ægte apokalypse i dit hjem – mangel på vand, brud på rør og hurtig forringelse af taget. Et varmekabel, som du selv kan installere, hjælper med at forhindre, at dette sker. Så vi foreslår at finde ud af, hvordan organisationen af ​​opvarmning af tag og rør foregår..

Indholdsfortegnelse:

Varmekabler

Der er et stort udvalg af kabler i dag, men der er flere parametre at overveje for at træffe det rigtige valg. Disse omfatter:

• tekniske egenskaber;
• producentens anbefalinger om, hvor det foreslåede kabel skal lægges;
• evnen til at ændre længden af ​​kablet (hvis det er fast, så er installationen vanskeligere).

For at gøre det lettere at navigere i denne sag er det nødvendigt at overveje de mest almindelige typer kabler og finde ud af deres funktioner. Producenter tilbyder følgende typer:

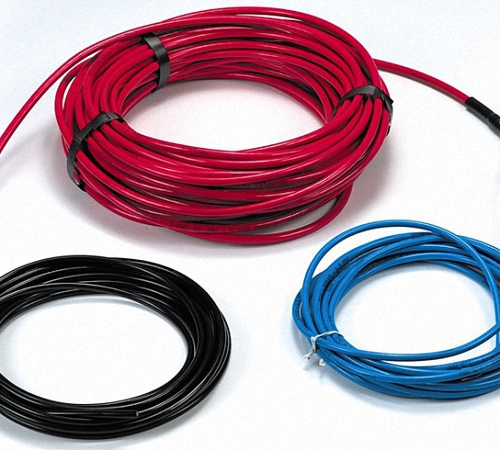

• resistiv;
• selvregulerende;
• pansret.

Den første type betragtes som enkel, fordi den har en god struktur. De vigtigste strukturelle træk ved et varmekabel er et sæt sensorer, der kan reagere på temperaturændringer. Hvis temperaturen er lavere end den indstillede værdi, giver sensorerne et signal om at starte opvarmningsproceduren. Når minimumstemperaturen er nået, slukker varmesystemet automatisk.

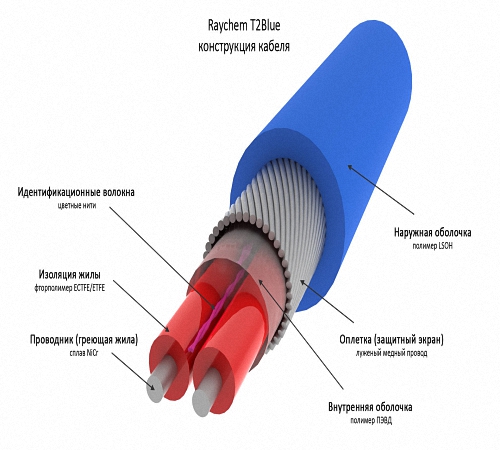

To typer resistive kabel er blevet udviklet-enkelt-kerne og to-kerne. Den første har ikke modtaget særlig stor popularitet, da det antages, at dens ender skal konvergere ved strømkilden. Det er ikke altid muligt at gøre dette med rør, derfor foretrækkes en to-kerne. I dette tilfælde er det ikke nødvendigt at enderne konvergerer, for på den ene side er den forbundet til netværket, og på den anden side er ringen lukket ved hjælp af en kontaktbøsning..

Hvis vi opsummerer alle fordele og ulemper ved et resistivt kabel, så er dets fordel høj varmeoverførsel, hvilket er vigtigt ved opvarmning af rør med en stor diameter og demokratiske priser. Blandt ulemperne er manglende evne til uafhængigt at ændre længden og behovet for yderligere midler til køb af temperatursensorer og en styreenhed.

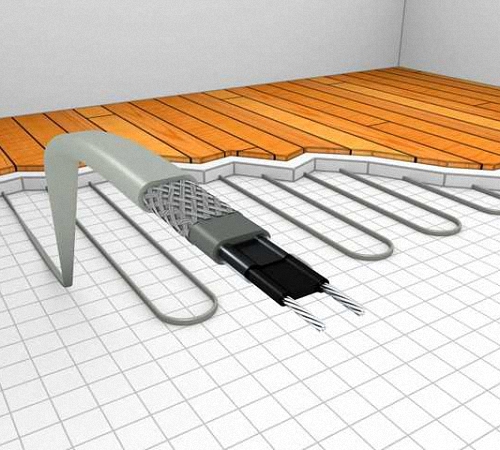

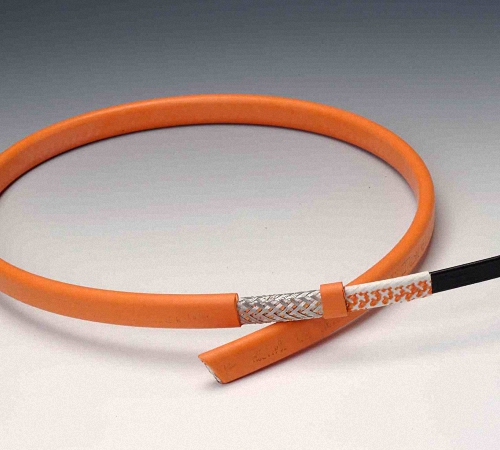

Hvis du vil spare energi, skal du vælge et selvregulerende varmekabel til rør. Den har en særlig enhed – en halvledermatrix adskiller to ledere. I dette tilfælde har halvledere en tendens til at lede strøm til et maksimum ved lave temperaturer og omvendt. Dette giver dig mulighed for at maksimere opvarmningen af ​​de steder, der betragtes som de koldeste. En anden fordel er muligheden for at købe et kabel af enhver længde. Den eneste, men stadig betydelige ulempe er den høje pris..

Pansret kabel betragtes som en ny udvikling og bruges til tagopvarmning. Dens fordele er evnen til at varme op til 150 grader og justere.

Installation af et varmesystem til vandforsyning

Der er to måder at installere varmekablet på – inden og uden for røret. Lad os først overveje funktionerne i den første mulighed. Det kan kun bruges, hvis rørdiameteren er over 40 mm. Dette skyldes, at kablet vil tage en enorm mængde plads og derfor reducere vandstrømmen. Det bruges bedst til opvarmning af små lodrette rørløb..

Installationsproceduren er enkel – en tee skal skæres i rørledningen. Rørledningen fortsætter gennem sidebøjningerne, men kablet sænkes gennem toppen. For at udføre dette arbejde er det nok at slukke for vandforsyningen. Dette er især praktisk, når du udskifter kabler, for i tilfælde af at bruge udendørs metode skal du stadig grave i rørledningen.

Det er værd at bemærke de vigtigste fordele ved at installere et varmekabel inde i røret:

• æstetisk udseende af rør uden yderligere grim vikling;
• opvarmes og fastholder væskens temperatur – dette fører til, at der er brug for mindre strøm til at opvarme vand, når det leveres til systemet;
• for ydre rør er det ikke nødvendigt at grave dybe grøfter, så de er under jordens frysepunkt, et lille hul er nok.

Gør-det-selv-installation af varmekablet fra ydersiden af ​​røret giver yderligere to metoder:

• lineær;
• spiralformet.

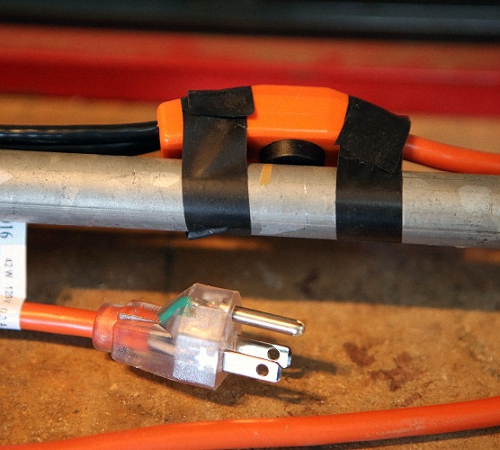

I det første tilfælde lægges varmekablet til huset langs røret og fastgøres i trin på 30 cm..

Vær opmærksom på den måde, den er fastgjort på – dette kan gøres med plastikbøjler og glasfiberbånd med en klæbende bagside. Det er strengt forbudt at bruge metalklemmer til dette..

Hvis du installerer kablet til et rør placeret i jorden i en vandret position, er det bedre at placere det ikke i den nederste del af det, men lidt til siden. Dette reducerer rørets tryk på kablet. Ved hjælp af den lineære version er det let at beregne den krævede længde, fordi den svarer til rørlængden.

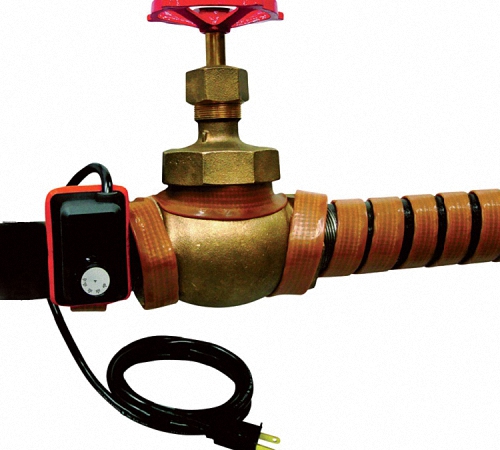

Versionen med spoler garanterer forbedret opvarmning i forhold til den første. Dette skyldes kabelens større kontakt med røret. Der er en ulempe – den nødvendige længde stiger betydeligt, især hvis afstanden mellem spiralerne er lille. For at finde ud af det endelige beløb skal du bruge en simpel beregningsformel. Længden af ​​det rør, der skal opvarmes, skal ganges med korrektionsfaktoren. Sidstnævnte viser, hvor meget kabel der forbruges pr. Meter rør. Dens indikator kan være fra 1,1 til 1,5, afhængigt af rørets diameter og spiralhøjden. Du planlægger at opvarme rør med en diameter på op til 60 mm, så vil strømningshastigheden ikke stige i forhold til den lineære version.

Bemærk, at eksperter fremhæver flere ulemper ved denne udendørs installationsmetode:

• for ydre rør kræves yderligere varmeisolering;
• den eksterne rørledning skal installeres under niveauet for jordfrysning, hvilket indebærer spild af tid at grave en grøft af den passende størrelse;
• æstetisk udseende lider.

Den eksterne installationsmetode, uanset den lineære eller spiralformede metode, kræver yderligere isolering af vandforsyningssystemet. Uden denne procedure vil temperaturen på rørene ikke stige, da varme overføres til miljøet..

Tykkelsen af ​​sådan isolering vil være forskellig, afhængigt af hvilke strukturer der er planlagt at blive brugt til. Hvis vi tager hensyn til den underjordiske vandforsyning, kan isoleringslaget være mindre. For jorden – i overensstemmelse hermed bør den være maksimal. Samtidig er standardisoleringstykkelsen 2-5 cm.

Som materiale til isolering kan du bruge polystyrenskum eller ekspanderet polyethylen, det vigtigste er, at materialet har fugtbestandige egenskaber.

Hvis du vil lære mere om alt om varmekablet, kan du se specielle video -tutorials om installation, der er lagt ud af rigtige mestre. Du kan ikke kun se hele proceduren, men høre værdifulde råd, videoen er i slutningen af ​​artiklen..

Tagvarmeanlæg

Som med varmeledninger bruges både resistive og selvregulerende kabler til taget. Lægning foregår på forskellige måder, så vi vil være særligt opmærksomme på hver type rør..

Installationsarbejdet skal starte med at vælge et sted, hvor varmesystemets kontrolpanel skal installeres. Når alt kommer til alt, skal du medbringe elektricitet og jordforbindelse der..

Inden en resistiv installeres, er det nødvendigt at måle modstanden i hele sektionen. En lægningsplan laves på forhånd, da længden af ​​sektionerne er fast, og der ikke vil være mulighed for både at tilføje og skære kablet. Så det er værd at omhyggeligt beregne trin i zigzag -sløjfen. Når du monterer en enkelt kerne – bør din installationsplan sigte mod at sikre, at slutningen af ​​den vender tilbage til det sted, hvor netværket er tilsluttet. For en to -kerne – bare fix den i enden af ​​taget. Efter installationen måles modstanden igen. Hvis indikatorerne er de samme, så fungerede alt. Det modsatte betyder – under installationen blev kablet beskadiget, hvilket betyder, at det skal skilles ad.

Installationsproceduren for det selvregulerende kabel er meget lettere. Det passer på en lignende resistiv zigzag -måde. I dette tilfælde skal trinnet være fra 15-25 cm, og længden af ​​en sektion skal være 0,3-150 m.

Det er også let at installere et varmekabel til tagrender. Mål først længden af ​​tagrenden eller røret, og beslut dig derefter om kabeltypen. Installer kabler samt temperaturfugtighedsfølere (vælg et sted for dem, hvor der er mindre risiko for snavs). Glem ikke, at enderne på alle kabler og ledninger fra sensorerne skal bringes sammen som et resultat på ét sted på taget.

Hvis installationen af ​​varmesystemet opfyldte alle kravene, skulle det tjene dig i mindst 15 år. For at dette virkelig kan ske, er det også værd at tage sig af dets korrekte drift. Trods alt vil manglende overholdelse af elementære regler føre til, at foranstaltningerne til installation af varmesystemet efter et par år skal gentages.

Selvregulerende kabel har høje indstrømningsstrømme. Derfor er det hvert år før vinterens begyndelse værd at kontrollere funktionaliteten af ​​fejlstrømsenheden. For en resistiv er udbrændthed karakteristisk, hvis der er mange unødvendige genstande på den. Rengør taget to gange om året, i efteråret og foråret..

Beregning af mængden af ​​kabel, der kræves til taget

Kabellængden beregnes under hensyntagen til to hovedkomponenter – typen af ​​tag samt zoner og elementer, hvor det skal monteres.

Tage er normalt opdelt i tre typer:

• Kold – har god isolering og derfor en lav varmetabshastighed. Kræver ikke stærk opvarmning, og nogle gange er det nok at montere kablet på et nedløbsrør.
• Varm – den har isolering, men den er ikke særlig god, så sneen begynder at tø selv ved en minimumstemperatur under nul. Det er nødvendigt at installere et varmesystem af høj kvalitet på det..
• Varm – dårlig isolering, så du skal først installere en termostat og derefter hele varmesystemet.

For hvert enkelt element eller område er beregningen af ​​varmekablet til taget en anden..

Når du beregner mængden for tagrenden, skal du måle det opland, der er over det. Hvis det er mere end 5 m2, så er den bedste effekt 30 W for en meter tagrende. Areal fra 5-25 m2 – 60 W effekt påkrævet.

Nu kan du gå direkte til beregningerne, til dette bruges følgende formel. Du skal gange tagrendens længde med antallet af kabelstrenge (1-2 tråde) og med 1,05. Dette giver dig den samlede mængde kabel, der kræves..

Beregninger for afløbsrør er noget anderledes. For at beregne mængden af ​​kabel skal du kende sådanne parametre som rørets diameter og optagelser, dets bøjninger og deres antal samt tilstedeværelsen af ​​et dræningssystem. På samme tid blev to formler udviklet på én gang: den første – hvis der findes et afløb med et afløbsrør, og når de er fraværende.

Den første – til bygningens højde skal du tilføje summen af ​​længderne ved knæbøjningerne og 3,8. Derefter opsummerer vi tragtens diameter, dræningens længde til en dybde på 1,2 m og 1,5 m yderligere. Vi gange de to modtagne summer – du får den nødvendige længde. Glem ikke, at det er nødvendigt at fastsætte en margin, så det er værd at tilføje yderligere 5% til beløbet..

Den anden – vi opsummerer bygningens højde, summen af ​​længden af ​​alle knæbøjninger og 1,5 m derudover. Det modtagne beløb er længden, men tilføj, som i det første tilfælde, yderligere 5%.

I dette tilfælde skal kablets effekt, hvis du bruger en resistiv, være 18-22 W, og for en selvregulerende en-15-30 W.

For et drop er formlen enkel – længden multipliceres med 1,05 (dette er den nødvendige margen) og med antallet af kabeltråde (1-3).

Det særegne ved opvarmning af gesimsen ligger i lægningsmetoden – en slange. I dette tilfælde skal trinnet være 100-120 mm, og kabeleffekten skal være 150-250 W / m. Formlen til beregning af længden – det opvarmede område skal divideres med slangens trin, og det opnåede resultat ganges med en margin på 1,05.

Den ideelle mulighed for opvarmning af dalen er et 15-30 W / m kabel. For at opnå den nødvendige længde skal du gange 2/3 med dalens længde og derefter med 1,5 og antallet af tråde (2-4).

Proceduren til beregning af kabellængden er ikke kompliceret, men det vil tage en vis tid. Selvom du stræber efter at gøre alt selv, er dette en ekstra mulighed for at forbedre dine færdigheder..
