A kapcsolók és aljzatok beépítési magassága a padlóról

Egy modern otthonban sok helyiség több funkcionális területre oszlik, ahol különböző elektromos készülékeket és világítási rendszereket használnak. Az elektromos vezetékek tervezésének kérdése a javítás döntő szakasza. Számos fontos szempontot kell figyelembe venni: a szoba típusát, a bútorok elrendezését, az aljzatok és a kapcsolók számát és magasságát..

A cikk szabványokat és követelményeket tartalmaz a táppontok és kapcsolók telepítésére, valamint ajánlásokat tartalmaz a vezetékes eszközök különböző helyiségekben történő elhelyezésére vonatkozóan..

Szabványok és megtörők: mítoszok és valóság

A kapcsolók és aljzatok elhelyezése a szobában meghatározza a kényelem mértékét. A javítási munkák megkezdésekor sok kezdő villanyszerelőt érdekel a kérdés: “Mekkora legyen a kapcsolók és aljzatok beépítési magassága az elfogadott szabványok szerint?”.

Valójában nincsenek korlátozások a táppontok elhelyezésére. Van néhány követelmény a konnektorok felszerelésére a fürdőszobában, valamint az ipari és közterületeken.

Ami a kapcsolók és aljzatok elhelyezkedését illeti a lakásban, vannak ajánlások. Ezek betartása vagy sem a szoba rendeltetésétől, a bútorok elrendezésétől, a használat kényelmétől és saját kívánságaitól függ..

Korábban a következő szabványokat tekintették általánosan elfogadottnak:

• a padló és a kimenet közötti távolság 90 cm;
• a kapcsolók beépítési magassága a lakásban – 1,6 m.

Ezeknek a paramétereknek megvannak az érdemeik, ezért sokan továbbra is betartják ezeket a szabványokat. Plusz “szovjet” szabványok – a kapcsoló szemmagasságban található, és annak érdekében, hogy a dugót a konnektorba dugja, nem kell meghajolnia.

Ajánlott szabványok az aljzatok és kapcsolók beépítési magasságára

Az aljzatok és a kapcsolók beépítési magassága: PUE

Az elektromos szerelési szabályok (PUE) a következő szabványokat határozzák meg az aljzatok / kapcsolók elhelyezésére vonatkozóan:

Az aljzatok és a kapcsolók GOST és SP szerinti elhelyezésére vonatkozó követelmények

A GOST R 50571.11-96 szabvány előírja azt a követelményt is, amely szerint a fürdőszobában található kapcsolók és aljzatok a gyári zuhanykabin ajtajától legalább 60 cm-re helyezkednek el..

A szabványokkal, a tervezéssel és a tápegységgel kapcsolatos részletesebb információkat a 31-110-2003. A belső elektromos hálózatok berendezését, nevezetesen a kapcsolók és aljzatok felszerelését (szint, magasság, szám) a következő szabályok betartásával kell elvégezni:

Az aljzatok és a kapcsolók beépítési magassága: “Eurostandard”

Az “európai szabvány” kifejezés az “európai minőségű javítás” fogalmának megjelenésével együtt került használatba. Néhány fogyasztó számára az aljzatok és a kapcsolók ilyen elrendezése kényelmesebbnek tűnik:

• a kapcsolók beépítési magassága 90 cm -re van a padlótól, ami lehetővé teszi, hogy a kezét felemelve és anélkül sétáljon, hogy be- / kikapcsolja a helyiségben a világítást;
• az aljzatok elhelyezése 30 cm -re van a padlótól – ez a távolság lehetővé teszi a vezetékek elrejtését és a háztartási készülékek kényelmesebb kezelését.

Amerikai szabvány az aljzat elhelyezéséhez:

• magasság a padlótól (konyhaasztal vagy mosogató) – 30,5-41 cm;
• az aljzatok közötti távolság – 1,8 m (jelentés az ajtóból).

Fontos! Az euro foglalatok használatakor szem előtt kell tartani, hogy a csapjaik átmérője és a köztük lévő távolság nagyobb, mint a hazai. Az importált konnektorok jelenlegi erőssége körülbelül 10-16A, míg a belföldieké 10 mA. Ezért az európai aljzatok telepítése lehetővé teszi az erősebb elektromos készülékek használatát.

A kapcsolók és aljzatok beépítési magassága a lakásban

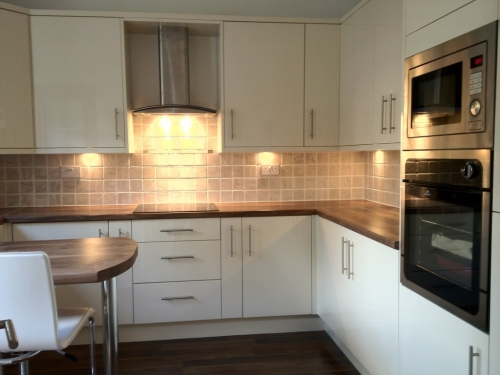

Elektromos vezetékek a konyhában

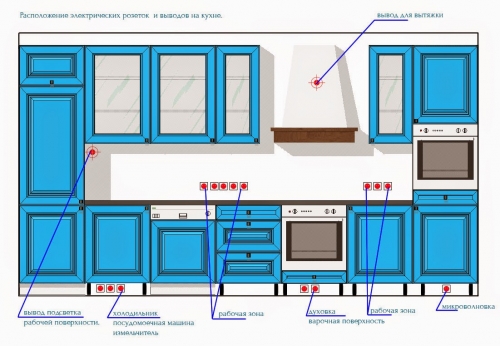

A modern konyha számos elektromos készülékkel van felszerelve: sütő és főzőlap, hűtőszekrény, elszívó, mosogatógép, kávéfőző, elektromos vízforraló, húsdaráló, kenyérpirító stb. Az elektromos vezetékek tervezése egy részletes diagram létrehozásával kezdődik, amely bemutatja a bútorok elhelyezkedését és a háztartási készülékek elrendezését.

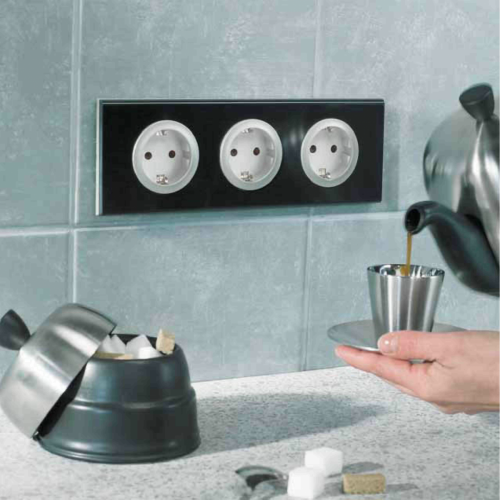

Néhány iránymutatás a konyhai konnektorok elhelyezéséhez:

Fontos! A konyhába szállított elektromos vezetékek összteljesítményének tartaléknak kell lennie, hogy minden fogyasztási pontot egyszerre be lehessen kapcsolni.

• a sütő, főzőlap 32-40 A áramerősségre tervezett hálózati aljzatokkal van felszerelve;
• külön áramvezetéket fektetnek a 3,5 W -nál nagyobb teljesítményű fűtőberendezéshez;
• 16 A konnektorok alkalmasak hűtőszekrény, mikrohullámú sütő, konyhai robotgép, kenyérpirító, dupla kazán és egyéb elektromos készülékek felszerelésére.

Aljzatok és kapcsolók a hálószobában és a nappaliban

A kényelmes és kényelmes használat érdekében megszokott, hogy egy dupla ágy mindkét oldalán egy konnektor és egy kapcsoló van felszerelve. Elhelyezési magasság – 70 cm a padlószinttől. Ez a távolság lehetővé teszi a lámpa csatlakoztatását és az éjjeliszekrényre helyezését, a telefon feltöltését és a fő világítás vezérlését anélkül, hogy felkelne az ágyból. Hagyományosan egy kapcsoló van felszerelve a bejárati ajtónál..

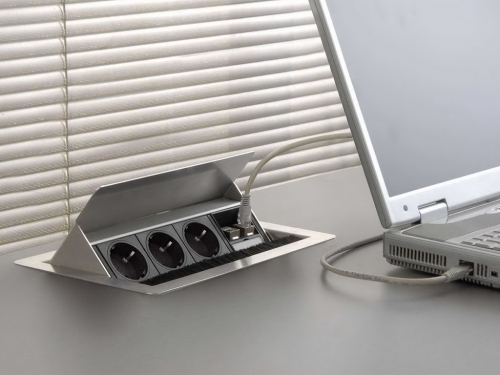

További aljzatokat az asztal vagy öltözőasztal közelében kell elhelyezni. A padlótól 30 cm -es asztalon egy blokk van felszerelve két vagy három aljzathoz a számítógép csatlakoztatásához. Az asztali lámpa számára az íróasztal felett (az asztaltól 15 cm -re) egy második aljzatblokkot kell elhelyezni.

A nappaliban feltétlenül több aljzatot kell biztosítani a padlótól 130 cm távolságra, amelyek el lesznek rejtve a TV mögött. Ennek a területnek rendelkeznie kell normál és internetes aljzatokkal is. A bútorok elrendezésétől és a helyiség funkcionális zónákra való felosztásától függően más “élelmiszerpontokat” helyeznek el, például egy fotel vagy egy zenei rendszer állólámpája számára.

Hasznos lehet biztonsági aljzatot telepíteni, például légkondicionáló vagy porszívó csatlakoztatásához.

A nappali kapcsoló általában csak a bejárati ajtónál van felszerelve. A többszintes mennyezetű szobákban néha “összetett” világítást használnak. Ilyen esetekben célszerű több kulcsra helyezni a kapcsolókat..

Táppontok és kapcsolók elhelyezése a fürdőszobában

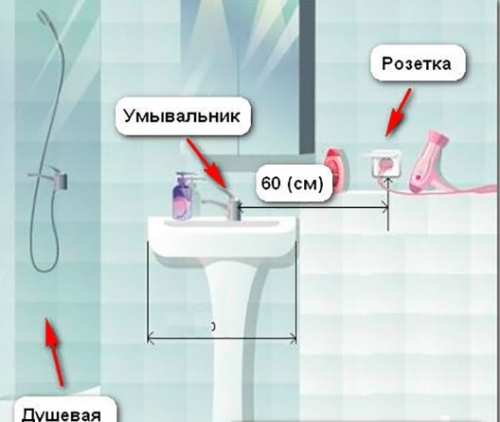

A fürdőszoba magas páratartalmú szoba. Minden beépített aljzatnak legalább IP44-es védettségűnek kell lennie, és fröccsenésálló burkolattal, RCD-n keresztül kell csatlakoztatni. Tilos az aljzatokat kád, mosdó vagy zuhanyzó közelében (kevesebb, mint 60 cm) elhelyezni.

A konnektorok ajánlott beépítési magassága különböző elektromos készülékekhez:

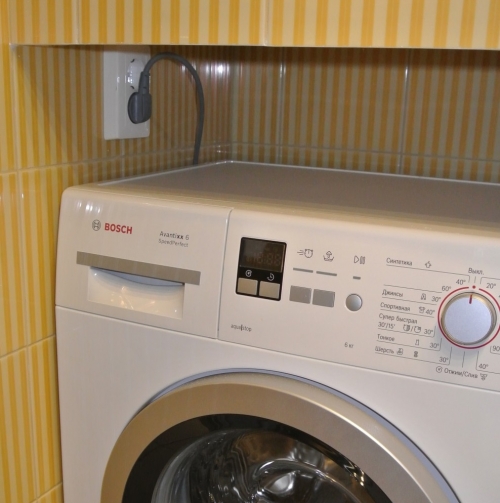

• mosógép alatt – 100 cm;
• vízmelegítő csatlakoztatásához – 180 cm -re a padlótól;
• további aljzat a mosogató közelében hajszárító, borotva vagy fogkefe csatlakoztatásához – 110 cm.

Fontos! A termékeket nem szabad a padlótól 15 cm alá telepíteni. Ez annak a ténynek köszönhető, hogy a fürdőszobában fokozottan fennáll a kis árvizek kockázata, amelyet a háztartási készülékek hibás működése vagy a tulajdonosok feledékenysége okoz. Annak érdekében, hogy ez a helyzet ne veszélyeztesse az emberi életet, az aljzatokat 15 cm felett kell felszerelni.

A kapcsolókat általában a fürdőszobán kívül és a bejárat előtt helyezik el.

A kapcsolók és aljzatok elhelyezésére vonatkozó projekt kidolgozása. Hasznos tippek

A kapcsolók és aljzatok helyét és magasságát helyesen tervezheti meg a következő sorrend betartásával:

Kapcsolók és aljzatok felszerelése az épületekben különböző célokra

Számos épület esetében egyedi szabványok vannak az aljzatok és a kapcsolók elhelyezésére vonatkozóan:

Egyszerű szabályok, biztonsági előírások és józan ész alapján lehetséges lesz a kapcsolók és konnektorok optimális elhelyezése otthon. Jobb előre előre előre kiszámítani és kiszámítani mindent, mint később újra elvégezni az összes elektromos vezetéket.
