A vezetékek csatlakoztatása – a munka típusai és sorrendje
Az elektromos energia határozottan belépett az életünkbe. Enélkül az emberi lét elképzelhetetlen, az áram eltűnik – a civilizáció összeomlik. Gyárak, közlekedés, információs hálózat, egyszóval minden rajta nyugszik kedves. És az egyik legfontosabb pont az összes villamos tudományban, hogy tudja, hogyan kell megbízhatóan és helyesen csatlakoztatni a vezetékeket. Egy tudatlan embernek fog tűnni – nos, micsoda ostobaság, valahol ott csavart és kész. De nem! Tehát beszélni fogunk a vezetékek helyes csatlakoztatásáról az elektromos hálózatok telepítésének különböző eseteiben..
Tartalom:
A vezetékes csatlakozások fő típusairól
Ebben a cikkben megpróbálunk figyelembe venni szinte minden típusú vezetékcsatlakozást, amely az elektromos világítási hálózat telepítésekor, az áramellátás és a kapcsolási hálózatok létrehozásakor tapasztalható. A vezetékek csatlakoztatásának minden módjának vannak előnyei és hátrányai. A legfontosabb dolog az, hogy megbízható kapcsolat legyen az ízületeken. Ha rossznak bizonyul, akkor a csomópont idővel felmelegszik és kiég, de ez nem olyan rossz. Ez akár tüzet is okozhat! Tehát a vezetékek helyes csatlakoztatását komolyan és felelősséggel kell elvégezni..
Tehát melyek a vezetékek csatlakoztatásának fő módjai:
- csavarás;
- forrasztás;
- sapka terminál;
- menetes csatlakozás;
- sorkapcsok;
- préselés;
- szegecsek;
- hegesztés.
Tekintsük mindegyiket külön -külön..

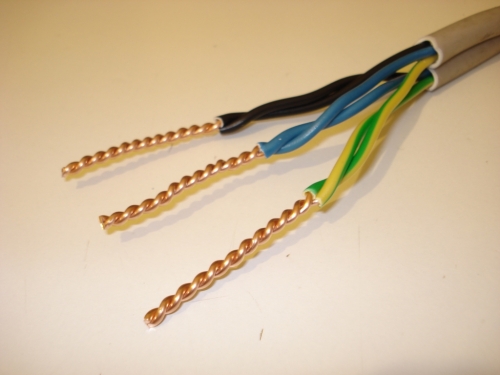

Csavart vezeték csatlakozás
Néhány évvel ezelőtt a vezetékek csavarással történő összekapcsolása szinte a legfontosabb típus volt az épületek belső hálózatainak telepítésekor, és még most sem hagyják el..
A kapcsolat létrehozásának jellemzői:
De nagy teljesítménynél a vezetékek csavarása nem tartja a terhelést. A csavarás felmelegszik, emiatt a vezetékek oxidálódnak, és a csavart érintkező eltűnik.

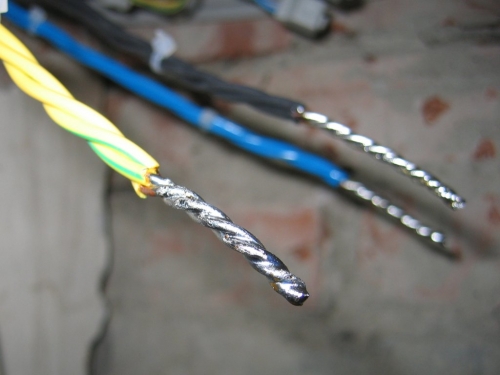

Forrasztó vezeték csatlakozás
A forrasztás során a szilárd állapotban lévő fémeket összeforrasztják forraszanyaggal, amely megolvadva a köztük lévő résbe áramlik. A forrasztóhuzalokat az egyik legmegbízhatóbb módszernek tekintik..

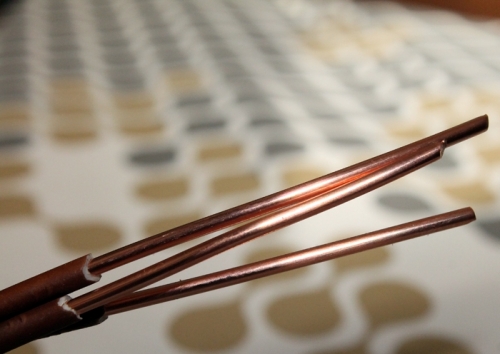

Fontolja meg a szilárd rézhuzalok forrasztását:
- A huzal végeiről eltávolítják a szigetelést, és a felületet megtisztítják a lakktól, ha a huzalt lefedik vele..
- Ezután a csavarás egyszerű, két huzal csavarja az egyiket a másik körül, vagy készítsen ágat.
- Ezután a fluxust forrasztópáka segítségével felviszik, és a csatlakozót forrasztják.
- Folyamatként használjon gyantát vagy keményforrasztó olajat, forrasztásként pedig TOC ólom-ón forrasztót vagy tesztert.
- Ha sodrott huzalokat forraszt, akkor a szigetelés eltávolítása után azokat bolyhosítani kell, egymásba kell helyezni és vékony huzalozással kell becsomagolni, és akkor minden pontosan ugyanaz.
- A forrasztás után szigetelést alkalmaznak.
Az alumíniumhuzalok forrasztásának folyamata a következő:
Huzalcsatlakozások csúszókapcsokkal
A csatlakozást a dugaszolható csatlakozókkal általában olyan vezetékeken kell elvégezni, amelyek keresztmetszete kisebb, mint egy milliméter. Ez egy nagyon gyakori módszer. A szállítószekrény szinte minden elektromos vezetéke így van csatlakoztatva. Igen, és a háztartási készülékekben elég ilyen vegyület van. Most az akcióban tele vannak különböző kupakbilincsek, például “U” 3,7 – 4,75, “P” 2,8 – 6,4, “B” 2,8 – 6,4, “O” 3,7 – 5.
A csatlakozók egyszerű rögzítése a vezetékhez:
- Szükséges a vezeték végének lecsupaszítása – öt -hét milliméter, fel kell tenni a csatlakozóhoz tartozó szigetelőt, és speciális antennákkal kell krimpelni a vezetéket.
- A terminálon két pár antenna található, az első a vezetékmagot préseli, a második pedig a szigetelt vezetéket.
- A hullámos csatlakozóra szigetelő fúvókát helyeznek a vezetékek csatlakoztatására. Ha nincs speciális préselés, akkor fogó használható..
- Megnyugtatásképpen a vezeték csatlakozása a terminálhoz forrasztható, de ez nem szükséges.
Csak ipari méretű (1,25 – 3АО, 1,25 – 3YS.U, stb.) Uniós csatlakozókat használnak a vezetékek csatlakoztatásához az ipari elektromos berendezésekben. Préselje őket speciális krimpekkel. "Gags" ott lehetetlen kitalálni, mert a rossz minőségű kapcsolat nagy bajokat okozhat.
Menetes vezetékek
Bár a forrasztás megbízható csatlakozási módszer, munkaigényes, ezért jobb menetes csatlakozásokat használni. Hasonló módon a vezetékek aljzatokban és kapcsolókban vannak csatlakoztatva. A vezetékek csavaros csatlakoztatása egyszerű: el kell távolítani a szigetelést a vezetékről, körülbelül egy centimétert vagy másfél centimétert, ha szükséges, gyűrűt kell készíteni, majd egy csavarral csavarjuk a vezetéket a csatlakozási ponthoz mosó és liget.
Ha két vezetéket kell csatlakoztatnia, akkor a következő műveleteket hajtjuk végre:

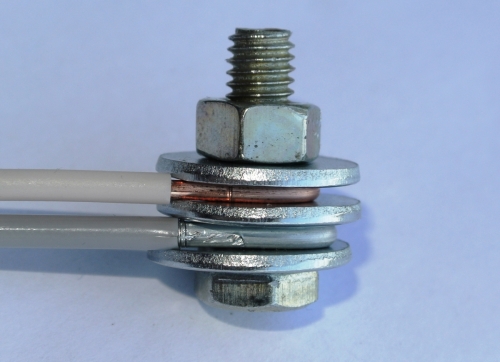

És ha kapcsolatot szeretne létrehozni a réz és az alumínium vezetékek között, akkor helyezzen be egy acél alátétet a gyűrűk közé. A réz és az alumínium oxidációjuk során érintkeznek. És ha nincs acél alátét, akkor a sodráson lévő érintkező eltűnik.
Ennek a módszernek hátránya is van. A csavaros csatlakozásokat időnként meg kell húzni. Különösen akkor, ha van egy huzal alumínium maggal a sodrásban. Az alumínium bizonyos folyékonysággal rendelkezik, és bármennyire megbízható is az érintkező, idővel gyengül, és ha nem húzza meg, a csavar felmelegszik, a huzal oxidálódik és az érintkező eltűnik.

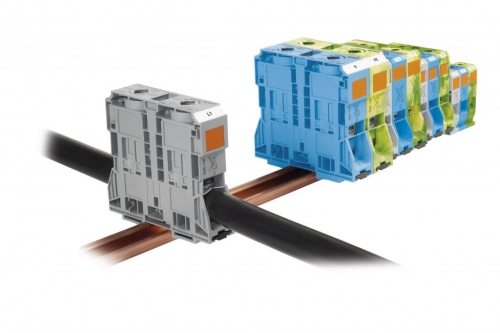

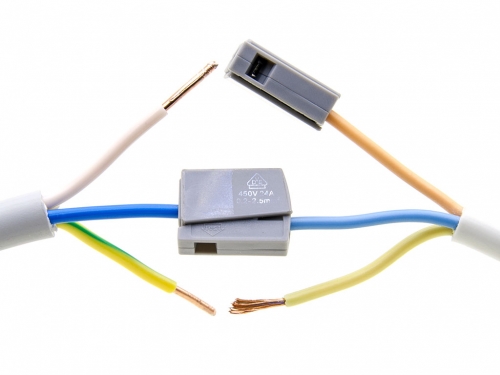

Sorkapocs csatlakozás
A csatlakozó sorkapcsokat főként elektromos berendezésekben használják, ahol sok vezetéket kell egyszerre csatlakoztatni. Például problémamentesen csatlakoztathatja az alumínium- és rézhuzalokat..
Különböző típusú és méretű, különböző anyagokból készülnek:
- A karbolit sorkapocs alapja szigetelőanyagból – karbolitból (nem ég, magas hőmérsékleten karbonizálódik) készül, és belsejébe sárgaréz gumiabroncsokat helyeznek. A vezetékeket acélcsavarokkal rögzítik, és az átlátszó burkolaton keresztül mindig megfigyelheti a csatlakozás minőségét.
- Vannak rugós érintkezős sorkapcsok, kis keresztmetszetű vezetékekhez, főleg vezetékek csatlakoztatásához. A vezetékek befogásakor a rugós lemez megakadályozza a vékony véna eltörését. A cipő teste nem éghető poliamid anyagból készült.
- A vezetékek csatlakoztatására szolgáló sorkapcsok, amelyek teste polietilénből készültek, kényelmesek a telepítéshez, könnyen külön szakaszokra vághatók. Igaz, nem használhatók ott, ahol még enyhe melegítés is van. A polietilén alacsony hőmérsékleten kezd olvadni.
A sorkapocs kétféle rögzítőelemmel rendelkezik: csavarhoz és DIN sínhez. A vezetékek csatlakoztatása a sorkapcson keresztül nagyon egyszerű:

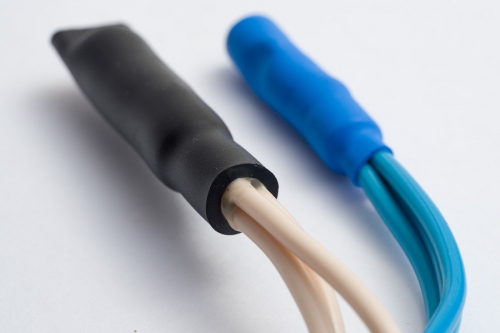

Préselő vezeték csatlakozás
Vannak esetek, amikor a vezetékeket all-in-one módon kell csatlakoztatni. Ezután préselést alkalmaznak. A préselés lényege, hogy a nyomóerő hatására a hüvely és a benne lévő huzal egyszerre deformálódik. A préselési munkáknak több típusa létezik – ez vagy helyi bemélyedés, vagy folyamatos préselés..
A vezetékek préseléssel történő csatlakoztatása a következőképpen történik:
- Ha alumíniumhuzalokat kell préselni, mivel oxidfóliával vannak bevonva, a huzalokat fényesre csupaszítják és speciális zsírral kezelik. Használhat kvarc-vazelin kenőanyagot. Nem engedi oxidfilm kialakulását, és a vezetőképesség is jobb lesz..
- A rézhuzalokat csak műszaki vazelinnel lehet kenni. Ez azért történik, hogy a magok ne sérüljenek meg működés közben. Összenyomáskor a zsír kinyomódik, és a zsír nem növeli az átmeneti ellenállást..
- A préseléshez speciális hüvelyeket használnak. A huzalokat a hüvelybe kell behelyezni, és a kötésnek középen kell lennie. Két bemélyedést végezve mindkét oldalról összenyomjuk a hüvelyt.
- Előfordul, hogy a vezetékeket csak az egyik oldalon kell csatlakoztatni, majd a vezetékeket behelyezik a hüvelybe, és mindenki ugyanazt teszi. A préselés után a csatlakozás szigetelt.
- Ha réz- és alumíniumhuzalokat kell csatlakoztatni, akkor használjon réz-alumínium hüvelyt.
A helyes préseléshez a legjobb kézi működtetésű PMU fogót használni, a kiváló minőségű csatlakozáshoz pedig GA, GM, GAM, GML hüvelyeket.
A vezetékek csatlakoztatása szegecsekkel

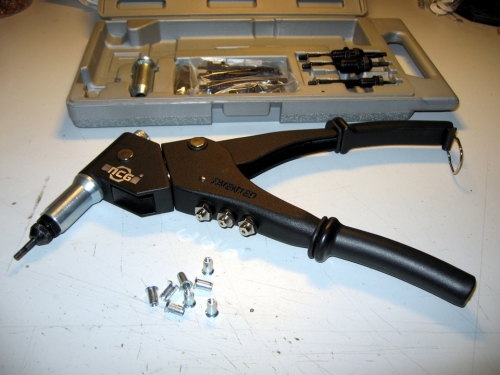

A vezetékek szegeccsel való összekötése nagyon hasonló a meneteshez. Csak akkor, ha a csavart meg lehet húzni vagy le lehet csavarni, akkor szegecs esetén a csatlakozás eldobható. A szegecselt kötéssel végzett munkát speciális szerszámmal – szegecselővel – kell elvégezni. Különféle szegecselő modellek léteznek: 001, 0050, 0400 megerősített, 004 90 fokos elforgatással, kétkezes Master 0710.
A szegecselt csatlakozás a következőképpen történik:
Hegesztő huzal csatlakozás
Minden tapasztalattal rendelkező villanyszerelő tudja, hogy a vezetékek hegesztőcsatlakozója rendelkezik a legmegbízhatóbb érintkezővel, vagy inkább nincs érintkezője – egyetlen monolit. Olvadás után a vezetékek egy egésszé alakulnak.
Két vezeték csatlakoztatása hegesztéssel nem különösebben nehéz:
- Először el kell távolítania a szigetelést a huzal végeiről, optimálisan körülbelül 5-7 centiméter. Ezután csavarjuk össze az ereket, és oldalvágókkal harapjuk le a végét.
- A közvetlen hegesztés szén -elektródákkal történik. Ha nem tudta megvásárolni az eredetit, akkor könnyen elkészíthető a kommutátor motor szén-grafit keféiből..
- Vigye fel a masszát a csavarásra (használhat krokodilcsipeszt), és érintse meg a sodrás végét elektródával. Az érintésből elektromos ív keletkezik, amely a vezetékeket egyetlen egésszé olvasztja össze..

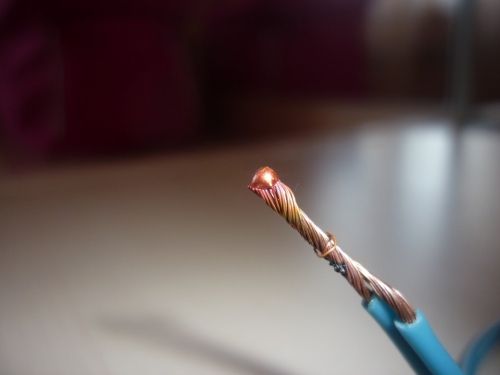

- Ha az olvadás következtében golyó jelenik meg a csavarás végén, akkor a csatlakozás kiváló minőségű.
- Az ívégési idő legfeljebb két másodperc lehet, különben a fűtési hőmérséklet károsítja a huzal szigetelését.
- A hegesztés során kiválasztandó áramok kiválasztásakor vegye figyelembe a huzal keresztmetszetét és a csavarás vastagságát. Minél vastagabb a csavar, akkor alkalmazzon nagyobb áramot.
- A vezetékek hegesztésekor használjon hegesztőgépet vagy invertert. Ez utóbbi előnyösebb, mivel az inverter meglehetősen nagy tartományban rendelkezik sima áramszabályozással.

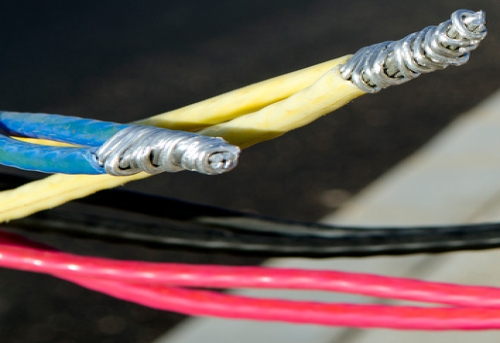

Vezetékek csatlakoztatása szalaggal
A vezetékek szalaggal történő csatlakoztatását más típusú kapcsolatokkal együtt és függetlenül is használják. A vezetékek csatlakoztatásának menete egyszerű. A szigetelést eltávolítják róluk, és ezek a területek kapcsolódnak egymáshoz. Ezután a csatlakozást szorosan becsomagolják puha anyagú huzallal, amely ugyanabból az anyagból készül, mint a csatlakoztatandó vezetékek..
Valószínűleg ez az alapvető vezetékes kapcsolatokról szól. Mindenki döntse el, mi tetszik neki. Vannak, akiknek gyorsabban kell csatlakozniuk, másoknak megbízhatóbban. De ne feledje még egy dolgot: mielőtt elkezdené a vezetékekkel való munkát, győződjön meg arról, hogy le vannak választva, és nincs feszültség rajtuk. Munka közben használjon javítható szerszámokat és védőfelszerelést.!
