Földelt aljzat felszerelése

A földelt aljzatok nélkülözhetetlenek minden otthonban, mivel szinte minden elektromos készülék működéséhez áramot szolgáltatnak. Az ilyen típusú aljzatok saját jellemzőkkel és csatlakozási technológiával rendelkeznek. A saját kezűleg földelt konnektor telepítésének módjáról a továbbiakban lesz szó.

Tartalomjegyzék:

Földelő aljzat – funkcionális jellemzők

Ha egy hagyományos földelt csatlakozóaljzatot telepít, magasabb szintű biztonságot nyújt az azt használó személy számára..

Minden elektromos készüléknek van háza, amely elszigeteli az áram bejutását a külső környezetbe, így az elektromos áramütés veszélye az elektromos készülékkel való érintkezés során jelentősen csökken.

Ha a készülék valamilyen hibás működést vagy a szigetelés károsodását okozza, akkor elektromos feszültség jelenik meg, amely veszélyt jelent az emberi életre. Annak érdekében, hogy megakadályozza az elektromos áram bejutását egy személybe, és van földelés.

Minden házat megkülönböztet a földhurok jelenléte. Minden csőrendszer és elektromos elosztó tápellátás földelt. Egy épületet vagy lakást háromvezetékes kábellel töltenek fel árammal, amely tartalmazza a fázis-, nulla- és földvezetéket. Leggyakrabban a fázisvezeték fehér vagy barna színű, a nulla vezeték kék vagy fekete, a földelő vezeték pedig sárga-zöld..

A földelő vezeték meghatározásához csak nézze meg, hol van rögzítve és merre tart. A földelő hurokhoz kell csatlakoztatni.

A földelt aljzat fő megkülönböztető jellemzője a szerkezeti felépítése. A földelt aljzat extra érintkezővel rendelkezik, amely egy fémlemez. A földelt aljzatok telepítéséhez korszerű elektromos vezetékek szükségesek, mivel elavult változataiban kétmagos vezeték van, amely áramot szolgáltat az épületnek, nincs földelő kábele, így az ilyen konnektor csatlakoztatása nem lehetséges.

A földelt aljzatok belső elhelyezéssel rendelkeznek, fázis- és nullavezetékeik speciális lyukakba vannak temetve. A földelő kapocs pedig speciális rugós érintkező formájában van. A földelő kapocs segítségével minden elektromos készülék csatlakozója biztonságosan rögzítve van az aljzatban..

A foglalatnak van egy másik földelt változata is, ami egy kulcscsipesz jelenlétét jelenti, amellyel a kapcsolat gyorsabb és megbízhatóbb lesz..

A használati útmutatóban szereplő modern elektromos készülékek egyértelmű szabálya szerint kizárólag földelt konnektorhoz kell csatlakoztatni őket, ebben az esetben a javításra vonatkozó garanciális kötelezettségek teljesülnek.

Aljzat földelő fotóval és jellemzőkkel

A földelt aljzat megfelelő csatlakoztatása érdekében először tanulmányozza annak tervezési jellemzőit. Megjelenésükben fémlemez jelenlétében különböznek a szokásos aljzattól. A földelő aljzatok megjelenésével kapcsolatban a következők vannak:

• belső elhelyezéssel;
• szabadtéri.

Az első opciót olyan épületekben használják, ahol modern rejtett elektromos vezetékek vannak. Nagyon sok ilyen típusú aljzat létezik, amelyek megjelenésükben, műszaki jellemzőikben, méretükben és színükben különböznek egymástól..

A földeléssel ellátott aljzat olyan kialakítású, hogy az elektromos készülék bekapcsolásakor a földelőkapcsok először érintkeznek, majd a nulla és a fázisvezetékek. Így biztosított az elektromos berendezések működésének biztonsága..

A biztonsági szabályoknak megfelelően a házban lévő összes elektromos készüléket földelni kell. Különböző eszközök acél alkatrészei, amelyek rövidzárlat, szigetelés megsemmisülése vagy egyéb meghibásodások miatt feszültség alatt vannak, földelésnek vannak kitéve, ezért minden háztartási készülékhez van egy egyedi földelő vezeték, amely egyfajta feszültségcsap.

Sok apartmanban vagy magánházban a földelés kontúrbázis formájában történik, amely a szoba teljes területén található. Vezetőként buszt, kerek fát vagy fémet használnak. A vezetőből rézkábelt fektetnek le, amely földelő vezetékként működik.

A legegyszerűbb módja azonban az, ha földelt aljzatot szerel be, ahelyett, hogy acélbussal vagy kerek fával rontaná el a helyiség megjelenését..

A földelés jelenlétének észleléséhez a házban hívjon egy villanyszerelőt, aki segít ebben. Ha nincs földelés, elegendő elvégezni a harmadik földelő vezeték lefektetését. Ha a harmadik vezetéket fektetik, akkor jobb hárommagos kábelt használni..

Ha a lakásban nincs külön sor aljzat, akkor a vezetékeket egyenként kell elhelyezni minden aljzathoz. Földelő vezetékként szigeteléssel és 25 négyzet milliméter keresztmetszettel ellátott rézkábelt használnak..

Az aljzat földeléssel történő csatlakoztatásának jellemzői magánházban vagy lakásban

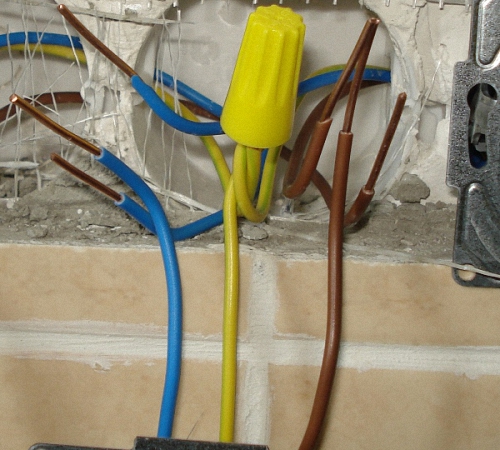

Mielőtt földeléssel ellátott aljzatot szerelne fel, elő kell készíteni a hozzá csatlakoztatott vezetékeket. Az új épületekben három vezetéknek kell jelen lennie az aljzatban, amelyek mindegyikének egyedi célja és saját színe van..

Kérjük, vegye figyelembe, hogy az aljzatok telepítésénél minden munkát kikapcsolt áramellátás mellett végeznek. Az alábbiakban ismertetjük az egyes vezetékek – fázis, nulla, föld – meghatározásának folyamatát.

A fázis és a semleges vezetékek ellenőrzéséhez nulla szondát kell használni, neon alapú jelzővel. A jelölést a földelés és az elektromos panel készülék testének csatlakoztatási helyének meghatározásával végezzük.

A szerelés során a jobb oldali csatlakozó a fázisvezetékhez, a bal oldali pedig a nullához csatlakozik. A földeléshez csatlakoztassa az alsó és középső csatlakozókat..

A földelt aljzat csatlakoztatása: ajánlások

A dugaszolható aljzat nullán keresztüli csatlakoztatásának lehetősége kétvezetékes vezetékkel rendelkező rendszerben lehetséges. Ebben az esetben a föld egy működő nulla, amely a túlfeszültség -védelmet biztosító érintkezőre van kapcsolva. Ez a fajta csatlakozás elfogadhatatlan, mivel sérti a földelt aljzatok beszerelésére vonatkozó szabályokat.

A lakás egyes bevezető részei kétpólusú gépek, csomagok vagy más, fázist és nullát kapcsoló eszközök használatával vannak felszerelve. Abban az esetben, ha nulla kábelt használ védelmeként, a kapcsolás tilos..

Kommunikációs készülék jelenlétével jellemezhető vezetőt nem használnak védelemként. Ez a földelt csatlakozóaljzat veszélyes az azt használó emberek egészségére..

Például, ha a semleges vezetékek megsérülnek, a konnektorba csatlakoztatott elektromos készülék túlfeszültség miatt kiég. Ezenkívül az elektromos vevőnek a semleges vezetékek meghibásodása során nincs áram.

Az ilyen aljzat vezetékeinek nincs bizonyos színe, és amikor a fázis- és a semleges vezetéket megváltoztatják, a feszültség átmegy az elektromos eszközökre.

Ha nincs földelés egy háromvezetékes vezetékkel rendelkező helyiségben, a harmadik földelést biztosító vezeték elszigetelt, és nem csatlakozik a konnektorhoz.

Földelő aljzat felszerelése: földelt aljzatok

Az elektromos készülékek szerelésére szolgáló aljzatok számát tekintve a földelt aljzatok a következők:

• egyetlen;
• kettős.

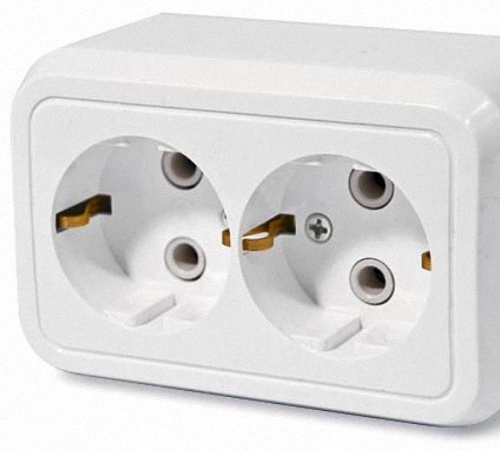

Az első lehetőség egy konnektor jelenlétét jelenti az elektromos készülék telepítéséhez. A földelt kettős aljzatnak helye van két eszköz csatlakoztatására, az ilyen típusú aljzatokat leggyakrabban a konyhában telepítik.

A telepítési módhoz és megjelenéshez képest a földelt aljzatok:

• szabadtéri;
• számlák;
• rejtett.

A földelt külső aljzatot megkülönbözteti annak telepítése olyan helyeken, ahol nincs rejtett vezeték. Alapból, mechanizmusból és testből áll. Az ilyen típusú foglalatok előnyei közé tartozik a könnyű telepítés. A földelt felső aljzatnak több hátránya van, mint előnye. Először is, ez az aljzat esztétikai megjelenése, ráadásul túlnyúlik a falon, és kisgyermekek jelenlétében fennáll a törés veszélye. Az ilyen kimenetek instabilak a nedvességgel és a porral szemben..

A földelt rejtett aljzat vonzóbb megjelenésű, ellenáll a mechanikai igénybevételnek, ugyanakkor további erőfeszítéseket igényel a telepítéséhez.

A redőnyökkel ellátott földelt konnektor védő redőnyökkel rendelkezik, amelyek lefedik a bemeneti aljzatokat. Ez biztosítja az elektromos biztonságot. Az ilyen üzleteket védett aljzatoknak is nevezik. A redőnyök csak akkor nyílnak, ha a dugaszoló testet egyidejűleg két vékony hordozó részhez csatlakoztatják. Az ilyen konnektorok telepítése releváns a gyermekszobákban..

A földeléssel és fedéllel ellátott aljzat kiegészítő védelemmel rendelkezik fedél formájában, amely akkor nyílik meg, amikor bármelyik eszközt csatlakoztatni kell az aljzathoz.

Aljzat földelési rajza és csatlakoztatási technológiája

A konnektor felszerelése egy új épületben meglehetősen egyszerű eljárás, mivel az ilyen huzalozás hárommagos kábellel van felszerelve. Azonban a legtöbb városi lakást kétvezetékes vezeték jelenléte jellemzi az áramellátáshoz, ilyen esetekben a földeléssel ellátott aljzat felszerelése különleges készségeket és erőfeszítéseket igényel, amelyek biztosítják a földelésnek a készülék felületére történő átvitelét..

A földelt aljzat telepítéséhez két fő rendszer létezik:

1. Ha a gyűjtősíneket a kapcsolótáblán található kapcsolótábla -készülékre fekteti, ajánlott csavart rézhuzal használata az érintkezők csatlakoztatásához.

2. A földelést földelés váltja fel, amely az érintkezőt a semleges vezetékhez köti. Ezt a módszert a kimenet jobb minősége jellemzi. Mivel az érintkezők lezárása során a maradékáramú készülék és az automata.

Földelt aljzat telepítése: eljárás a konnektor helyének kiválasztásához

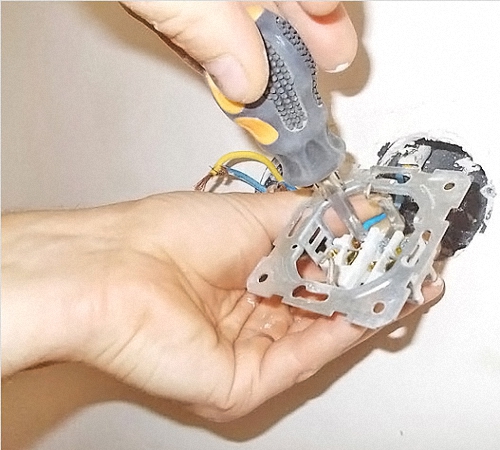

A fázis vagy a semleges vezeték elhelyezkedése tetszőleges, vagyis mind a jobb, mind a bal terminálhoz vannak csatlakoztatva. Az aljzat földelő eleme U alakú, és acéllemezből készül. A lemezen van egy lyuk egy csavarral és egy menettel az érintkezők rögzítéséhez. A földelés csatlakoztatása után a nulla és a fázisvezetéket a másik két érintkezőhöz rögzítik. Rögzítésükhöz speciális lemezeket és csavarokat használnak..

A vezetékek csavarokkal történő rögzítése biztosítja a kivezetésben történő rögzítés nagy megbízhatóságát, azonban rendszeres ellenőrzésre és a rögzítőelemek meghúzására van szükség.

Van egy másik módszer is, amelynek használata lehetővé teszi a jó rögzítést, a legmagasabb érintkezési területet a vékonyan vezető védőelemek és a huzal között minimális fűtéssel..

A korábban lecsupaszított huzalok gyűrűbe vannak hajlítva, amelynek átmérője körülbelül 0,5 cm. A csavar felső része alatt van felszerelve.

A földelt aljzat telepítése előtt határozza meg annak helyét. A legjobb megoldás 300 mm -re van a padlótól. Bár elvileg nincsenek egyértelmű szabályok az üzletek elhelyezésére.

Ha van hely az alaplapon a kommunikáció telepítéséhez, akkor az aljzat közvetlenül az alaplap fölé van felszerelve. Kérjük, vegye figyelembe, hogy a kimenet ezen helye elfogadhatatlan, mivel a padló tisztítása során fennáll annak a veszélye, hogy nedvesség kerül a kimenetbe.

A legegyszerűbb módja a konnektor telepítése az elektromos készülékhez, amely csatlakozik hozzá.

Egy közepes méretű helyiségben elegendő három aljzat felszerelése. Ha több aljzatra van szükség, akkor jobb, ha a javítási szakaszban telepíti őket, mivel a kimenet felszerelése szennyeződést és port tartalmaz.

Telepítési útmutató a süllyesztett aljzathoz

A munka elvégzéséhez perforátorra és vakolatra lesz szüksége. Ők segítenek rögzíteni a kábelt a konnektorba..

A műveletek végrehajtásának sorrendje a következő:

1. A kalapácsfúró speciális fúvókájával készítsen lyukat a kimenethez.

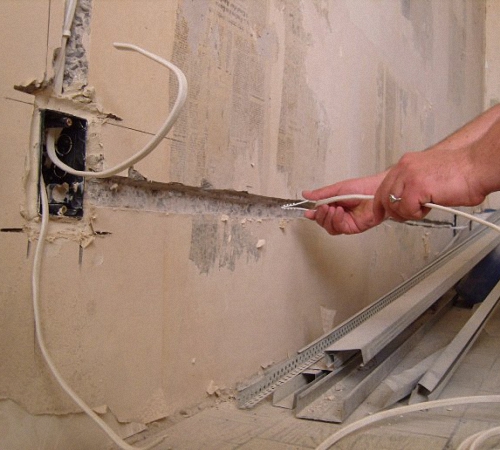

2. A villogók telepítéséhez használjon üldözőeszközt.

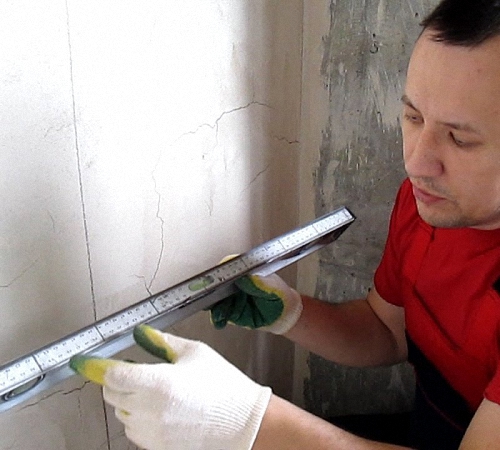

3. Vízmérték segítségével ellenőrizze, hogy az aljzat megfelelően van -e felszerelve..

4. Gipszhabarccsal rögzítse az aljzatot az előzőleg felszerelt helyre.

5. A kábelt a falba is rögzítik gipszhabarccsal.

Kérjük, vegye figyelembe, hogy minden munkát kikapcsolt áramellátással végez. Multiméter vagy kijelző segítségével ellenőrizze, hogy nincs -e feszültség..

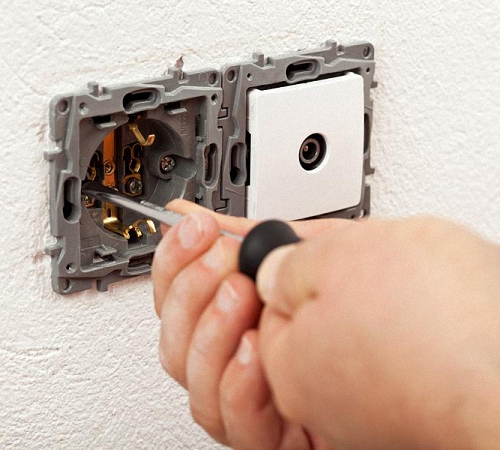

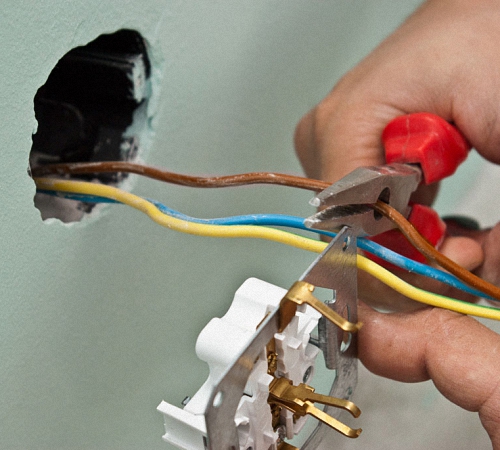

Ezután a huzal végeit lecsupaszítják és forrasztással ónozzák. Ossza fel a huzalt magokra körülbelül 50 mm távolságban. Csatlakoztassa a csapokat a vezetékekhez. Az aljzat felszerelése befejeződik a fedél rögzítésével, amelyet önmetsző csavarok tartanak. Az összes vezeték elrejtésére aljzatot használnak..
