Hármas foglalat: telepítési jellemzők

A modern korban, amikor az innovatív technológiák ugrásszerűen fejlődnek, lehetetlen elképzelni az életet elektromos eszközök nélkül, amelyek nemcsak egyszerűsítik a modern ember életét, hanem szerves kiegészítői is. Még egy tapasztalatlan személynek, aki még soha nem találkozott elektronikával, nincs szüksége magyarázatra az elektromos készülékek működési elvéről, mivel mindenki megérti, hogy működésükhöz csatlakozási forrásokra van szükség, amelyek funkcióját egy aljzat látja el. Mi az aljzat, azt sem kell megmondani. A házban általában vannak aljzatok, és messze nem egy, de gyakran szükségessé válik egy konnektor felszerelése, javítás vagy több elektromos készülék üzemeltetése esetén. Mit kell tenni ebben a helyzetben? Használhatja hivatásos villanyszerelő szolgáltatásait, ha otthon hívja, vagy megtanulhatja az elektromos aljzatok telepítésének alapjait, és saját maga végezheti el. Hogyan csatlakoztassa a hármas kimenetet a modern szabványoknak megfelelően – ebben a cikkben megvizsgáljuk.

Aljzat és fajtái: villanyszerelő véleménye

Az aljzat egy speciális eszköz, amelyet úgy terveztek, hogy biztosítsa az érintkezők teljesen biztonságos lezárását, aminek következtében zavartalan áramellátás történik az elektromos készülékek számára. Az aljzat kialakítását egy műanyag tok képviseli, amely tartalmazza a munka részt. Az aljzat belső részét olyan csatlakozók jelzik, amelyekhez a dugasz és az érintkező rugói vannak rögzítve. A legtöbb modern aljzat, beleértve a háromszorosan földelt aljzatot, földelő érintkezőkkel van felszerelve, amelyek csökkentik az összes elektromos készülék feszültségét és növelik a rendszer biztonságát. Az elektromos készülékek és alkatrészeik modern piaca számos típusú aljzatot kínál a fogyasztóknak, amelyek kiválasztásakor figyelembe kell venni az elektromos készülékek működésének sajátosságait..

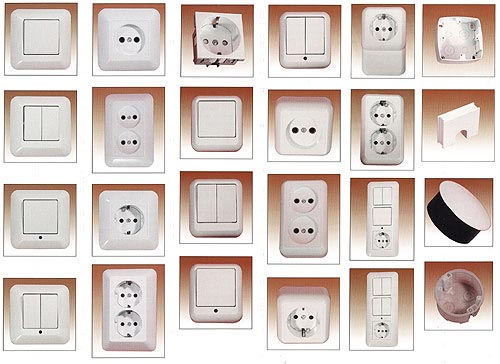

Annak ellenére, hogy a konnektor kialakítása első pillantásra egyszerű, meg kell különböztetni a következő típusú aljzatokat:

• C5 típusú aljzatok szabványos szovjet aljzatot képviselnek, amely a szokásos sokemeletes épületek lakóinak többsége számára ismerős. Jellemzőjük a ház négyzet alakja, amelynek közepén egy kerek kivágás található az elektromos készülék csatlakozójához, valamint két kerek lyuk, amelyekbe az elektromos készülék dugóját helyezik. Ezek az aljzatok nincsenek földelve, és a legtöbb régi elektromos készülékhez alkalmasak. Annak ellenére, hogy sikeresen álcázzák őket a falra, kialakításuk és megjelenésük sok kívánnivalót hagy maga után;
• C6 típusú aljzatok, vagy, más szóval, az euro -aljzatokat vonzóbb megjelenés jellemzi, és a C5 -ös foglalatokkal ellentétben, amelyek legfeljebb 6A -t bírnak, 16 A -ig terjedő áramerősség elviselésére is képes. Ezenkívül a legtöbb modern elektromos készülék esetében az euro foglalatokra jellemző a szélesebb villanyitás. A modern konnektorok másik előnye a földelés lehetősége, ami biztonságosabbá teszi az ilyen konnektorokat..

Az amatőrök véleményével ellentétben azonban az aljzatok megjelenése nem az egyetlen különbség. Minden típusú aljzatnak belső kialakítási különbségei is vannak. Ennek oka az a vágy, hogy javítsuk a konnektor kialakítását, biztonságosabbá téve azt..

Fontos! A C5 típusú aljzatokat a legegyszerűbb kialakítás jellemzi, amelyek belső oldalán két átmeneti érintkező van rögzítve egy műanyag vagy kerámia alaphoz, amelyek az elektromos vezetékekhez vannak rögzítve. Az ilyen típusú foglalatok működési elve két átmeneti érintkező zárásán alapul, ami akkor következik be, amikor a dugót a konnektorba helyezi..

Az elektromos érintkezők típusai is eltérőek. A C5 aljzatok rugós és ásóérintkezők vannak, míg az utóbbiak kevésbé megbízhatóak, mivel elveszítik merevségüket, majd szikráznak, amikor a dugót a konnektorba helyezik. A rugóérintkezők megbízhatóságát az aljzatok kialakítását alkotó rugók kopásállósága okozza, melynek köszönhetően az ilyen foglalatok több évtizeden keresztül sikeresen üzemeltethetők..

Háromszoros foglalat: fő fajták

A fejlődés évszázada és az elektromos készülékek növekvő energiaintenzitása határozza meg a hármas aljzatok népszerűségének folyamatos növekedését, amelyeket a mindennapi életben egyre nehezebb visszautasítani. Ez a probléma különösen éles a konyhában, ahol életünk egynegyedét töltjük, és sok elektromos készüléket használunk maximálisan. Mint már említettük, most az innovatív technológiák kora él, amelyek nem kerülik meg a hármas foglalatokat, amelyek módosításuk, alakjuk és méretük szerint különböznek egymástól. A többi foglalathoz (dupla, egyszeres) hasonlóan:

• Rejtett huzalozásra tervezett belső hármas aljzatok;

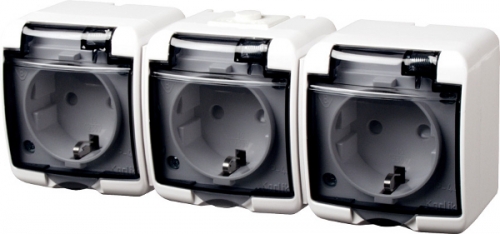

• Külső hármas aljzatok, ún.
• Felső és beépített hármas aljzatok;

Ami a hármas foglalatok modern módosításait illeti, megkülönböztethetők:

• Hármas aljzat földeléssel és anélkül;
• Valamint a hármas aljzatok védő leállítással, amely magában foglalja a vezetékek rövidre zárását és a konnektor kikapcsolását, míg a rendszeres csatlakozó telepítésekor egyszerűen kiüti a pultot.

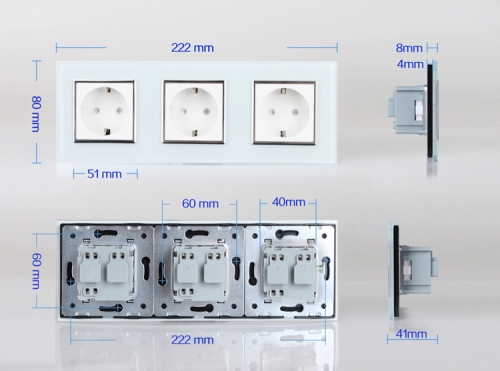

Az egy tápvezetékkel rendelkező hármas aljzatok kialakításának köszönhetően egyszerre akár három elektromos készüléket is csatlakoztathat. Függetlenül attól, hogy a kimenet módosult-e, legyen az külső vagy belső, a telepítés során a blokk összeszerelésének módszerét használják, amelyet “típusbeállító aljzatoknak” is neveznek. Ez a módszer magában foglalja három különálló kimenet egyidejű összeállítását és telepítését. A szerkezet kényelmének és esztétikai megjelenésének biztosítása érdekében a szakértők azt javasolják, hogy három különálló kimenet külső kereteit kombinálják, helyettesítve egy közös kerettel, amelyet külön kell megvásárolni. Külső keret vásárlásakor úgy kell kiválasztani, hogy a keret belső részének alakja illeszkedjen a keret alakjához.

Fontos! A szakértők azt tanácsolják, hogy vásároljon aljzatokat, amelyeket az előlap belső részének négyzet alakja jellemez, mivel ezek egy sokoldalúbb modell..

Nem szabad elfelejteni, hogy a gyártók különböző formájú és színű kereteket gyártanak. A drágább modellek külön kaphatók: az egyik dobozban van egy belső rész érintkezőkkel, a másikban pedig egy külső rész kerettel és dekoratív burkolattal..

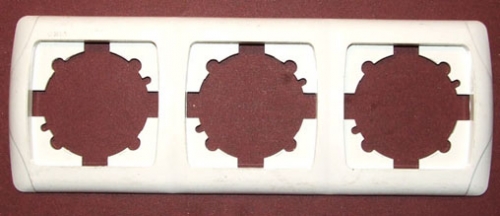

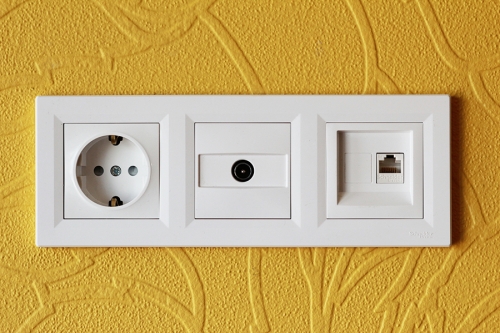

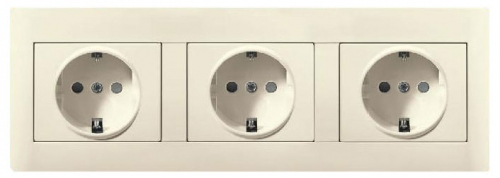

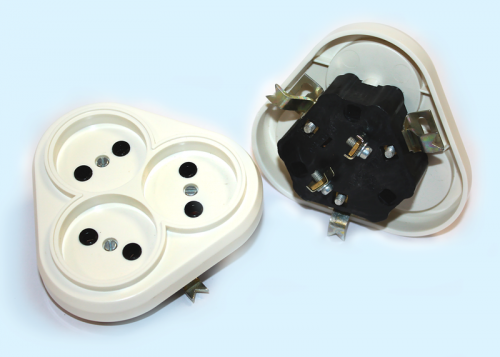

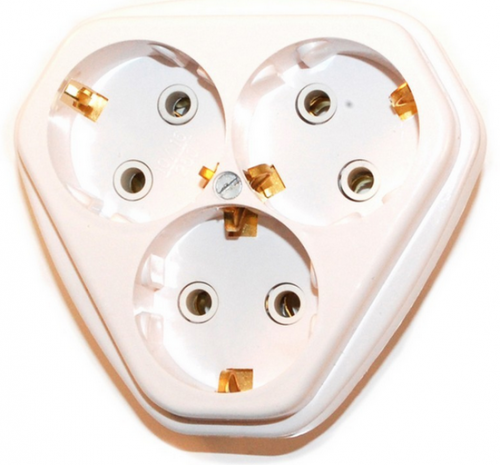

Háromszoros foglalatú fotó

Hármas kimenet felszerelése: előkészítő intézkedések

A javítás nemcsak a falak vakolását, festését és tapétázását foglalja magában, hanem egyéb feladatokat is, amelyek megoldása szintén fontos. A modern kialakítás követelményeinek megfelelően az elektromos aljzatok beszerelését az európai szabványoknak megfelelően kell elvégezni, ami azt jelenti, hogy a padlótól 20-40 cm magasságban helyezkednek el. Ez nemcsak a kényelemnek, hanem az esztétikai szépségnek is köszönhető, mivel az elektromos készülékek kábelei ebben az esetben nem lesznek láthatóak. Elektromos munkák során fontos tisztában lenni azzal, hogy a telepítési termékek, például a konnektorok és a kapcsolók helytelen kiválasztása esetén tűz keletkezhet. Ez a kérdés különösen akkor válik aktuálissá, ha hármas kimenetet telepítenek. Ennek oka az a tény, hogy az elektromos hálózat bármely elemét egy bizonyos üzemi áramra tervezték, és eltérés esetén az elektromos hálózat túlterhelése következik be, és ennek következtében az érintkezők túlmelegednek és égnek..

Hogyan válasszuk ki és telepítsük a hármas aljzatot? Mindenekelőtt a vezetékek típusától függ, amelyek lehetnek rejtettek vagy külsőek. Ha azt tervezi, hogy rejtett huzalozással dolgozik, akkor óvatosabban kell bánnia a munkával. Ebben az esetben fontos meggyőződni arról, hogy háromszoros terhelésre van méretezve. Ennek elmulasztása túlterhelést eredményezhet az elektromos hálózaton, ami miatt ki kell cserélni az égett vezetéket, ami rendkívül zavaró..

A hármas kimenet csatlakoztatása előtt meg kell jelölni a telepítés helyét. Ha minden sokkal egyszerűbb egyetlen kimenettel, akkor a hármas kimenet összes alkotóelemét azonos szinten kell elhelyezni, mivel az egyetlen szinttől való legkisebb eltérés súlyosan “megvágja” a szemet. Miután meghatározta a hármas kimenet beszerelési helyét, amelyet az Euro szabványoknak megfelelően 25-40 cm-re kell elhelyezni a padlótól, elvégzik a jelölést, amelyet legjobb vastag jelzővel elvégezni. Ha az egy- és dupla kimenet jelölése nem nehéz, és egy lyukat kell fúrni a falba, akkor a hármas kimenetnél a dolgok kicsit bonyolultabbak. Ehhez állítsa be az épület szintjét, és rajzoljon egy vízszintes vonalat, amely után az aljzatok középpontjai meg vannak jelölve, figyelembe véve a köztük lévő távolságot. Ez a következőképpen történik: jelölje meg a kimenet első középpontját, és tegye félre tőle az aljzat bélésének szélességének felét. Ezt úgy is megteheti, hogy a párnát az első középponthoz rögzíti, és a második függőlegesen elhelyezkedő középpontot méri, a párna szélességének megfelelően..

Fontos! Annak érdekében, hogy a hármas csatlakozó telepítésekor ne legyen probléma a kábel bekötésével, a szakértők azt tanácsolják, hogy telepítsék oda, ahol korábban egyetlen aljzat volt telepítve.

Ha szükségessé válik a vezetékek új helyen történő elhelyezése, akkor függőleges és vízszintes vonalakat kell alkalmazni a falra (egyeneseknek kell lenniük!), Mivel a ferde és ívelt pályák megnehezítik a vezetékek sérülésének megkeresését és kiküszöbölését a jövő..

Hogyan szereljen be egy hármas aljzatot?

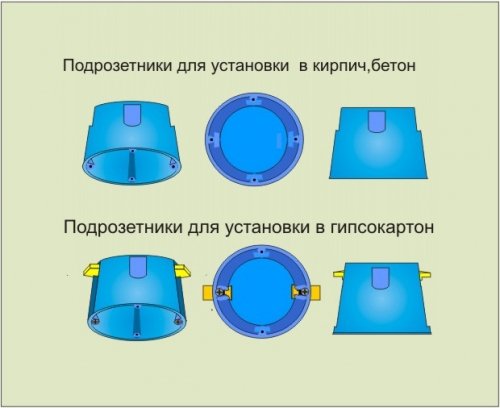

A szakértők azt javasolják, hogy egy hármas kimenetet szereljen be egy aljzatba, amely egy blokk, három aljzattal, amelyek egyetlen kereten helyezkednek el. Ha három különálló aljzatot használ hármas kimenetként, amelyeket párhuzamosan telepít, akkor a szakértők azt javasolják, hogy egyetlen aljzatot használjon. Tekintettel arra, hogy egyetlen, három aljzatból álló blokk telepítése hasonló az egyetlen kimenet beszereléséhez, az alábbiakban három aljzat beépítését foglalatos dobozokba vesszük figyelembe..

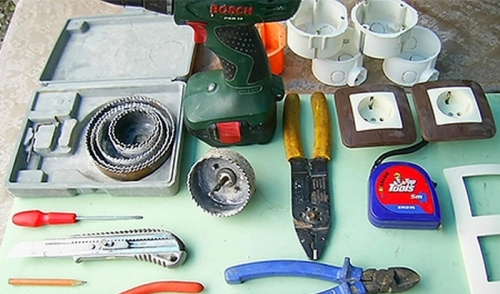

Ha tégla- vagy betonfalakkal dolgozik, akkor a munka megkezdése előtt elő kell készítenie a következő anyagokat és szerszámokat:

• Lyukasztógép;
• Speciális fúvóka, amely 70 mm átmérőjű korona, keményfém vágóval felszerelve;
• Feszültségjelző;
• Göndör és egyenes csavarhúzó;
• Kalapács;
• Véső;
• Közepes és keskeny spatulák.

A hármas foglalat beszerelése előtt vegyen egy kalapácsfúrót, amelyet betonfalhoz terveztek, vagy fúrót tégla és gipszkarton falhoz, valamint egy koronát az aljzatdobozokhoz. A fúrót a rózsák korábban megjelölt középpontjaihoz kell nyomni, és óvatosan kezdje el fúrni a lyukakat, amíg a korona aljával a falnak nem támaszkodik. Ezt követően kihúzzák és befejezik a fúrást..

Fontos! A szakértők azt javasolják, hogy a fúrás után maradt betonmaradványokat perforátor vésőjével vagy hagyományos kalapáccsal és vésővel törjék szét..

Miután fúrta a lyukakat, vegye ki az aljzatot, és nyomja ki a hátulján lévő lyukakat, amelyek száma megegyezik a bemenő kábelek számával. A hármas kimenetnél ez a szám 3 darab, ezért három lyukat kell kinyomni.

Fontos! Téglákkal és különösen gipszkartonnal történő munkavégzés során óvintézkedéseket kell tennie, és óvatosan kell dolgoznia, mivel ezek az anyagok hajlamosak összeomlani.

Azt is fontos megjegyezni, hogy a három kábellyuk között fúrjon két huzallyukat. Ebből a célból válasszon ki egy fúróátmérőt, amely megfelel annak a kis hullámosságnak, amelybe a huzalokat behelyezték. A szakértők javasolják a hullámos cső használatát, de gyakran megtagadhatja. Ha az aljzatot gipszkarton falba szereli, a hullámos csőben lévő kábelt a rögzítési profil mentén kell kidobni.

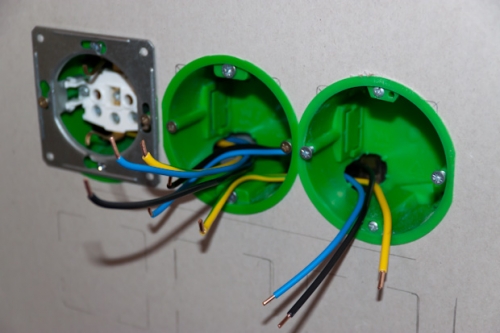

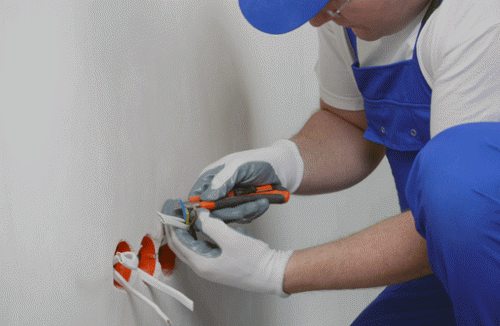

Háromszoros aljzat vezetékezése?

A vezetékeket egy párhuzamos séma szerint kell csatlakoztatni, ami azt jelenti, hogy az árnyékolásból minden vezetékhez két vezeték csatlakozik, amelyek a második és a harmadik aljzatba vezető további vezetékekből származnak. Indikátor csavarhúzóval meg kell határozni a fázist és a nullát, ezt követően ki kell kapcsolni a pajzsban lévő áramot. Ezután csavarja meg a vezetékeket, miközben emlékezik arra, hogy a megbízható csavaráshoz a szakértők speciális érintkezőhegyek használatát javasolják, amelyeket be kell illeszteni a foglalatba és csavarni. Az első csavarás után a vezetéket a második kimenetre dobják, és az aljzatát a hátsó fedél lyukán keresztül helyezik be. Hasonló műveletet kell végrehajtani a harmadik lyukkal. Miután ezt megtette, mindhárom aljzat előkészítésre kerül a telepítéshez..

Hogyan kell kijavítani az aljzatot?

Miután elkészítettük az alabástrom vízzel készített keverékét, a falba fúrt lyukakat bevonjuk ezzel a keverékkel, és behelyezzük az aljzatdobozokat. A szakértők azt javasolják, hogy a keveréket sűrűbbé tegyék, ami felgyorsítja az alabástrom kötését. Ha látja, hogy az aljzatok átesnek, adjon hozzá alabástromot, és ha domborúak, kalapáccsal kopogtatnak..

Fontos! Annak ellenére, hogy ez az esemény elég egyszerűnek tűnik, kellő gondossággal kell bánni vele, és az összes konnektordobozt ugyanazon a szinten kell elhelyezni, amelyhez az épület szintjét kell használni. Ezenkívül fontos, hogy szemmel tartsa a felső csavarokat, amelyeket a kimenet felső pontjain kell elhelyezni, és tartsa őket a helyükön. Az aljzat felszerelése után hagyja ott, amíg az alabástrom teljesen megszárad, ami 1-2 órát vesz igénybe, majd folytassa az aljzat csatlakoztatásával..

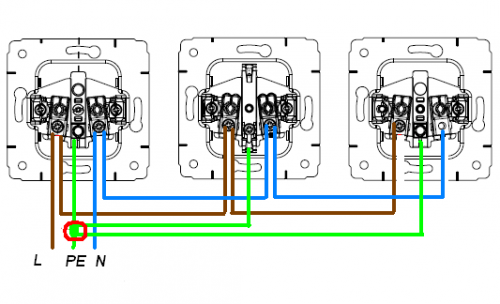

Hármas foglalat diagram

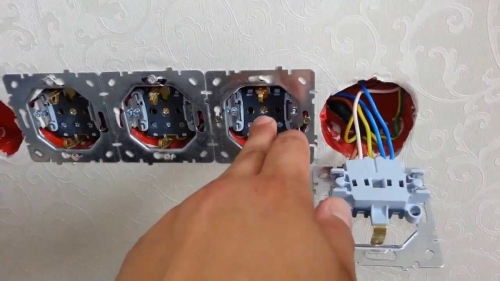

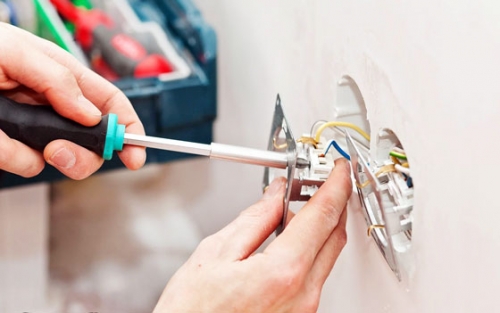

Hogyan csatlakoztasson egy hármas aljzatot?

Emlékezzünk vissza, hogy három foglalatot csatlakoztatunk három aljzatba. Ebben az esetben a csatlakoztatást a párhuzamos áramkörnek megfelelően kell elvégezni. Fontos tudni, hogy vannak aljzatok, amelyek hurkon keresztül sorba vannak kötve. Nem ajánlott egyszerre több elektromos készülék csatlakoztatására használni, amelyeket nagy áramfelvétel jellemez. Ebben az esetben az aljzatot az aljzathoz csatolt ábra szerint kell csatlakoztatni. Kivezetésünk esetén minden vezetéket össze kell kötni a bilincsekkel, és szorosan le kell nyomni őket kapcsokkal és csavarokkal, a kimenet típusától függően. Ezután a huzalokat a doboz belsejében csavarják, majd a kimenet központi részét beszerelik. Annak érdekében, hogy a szintet a kivezetés beszerelése során a csavarok csalizásával korrigálja, finoman ütögesse meg a fémházat, hogy igazítsa. Ezután húzza meg a csavarokat. A hármas kimenet középső részének felszerelése után szerelje fel a dekoratív szegélyeket.

Azt mondhatjuk, hogy az aljzatok telepítve vannak és használatra készek. Ennek biztosítása érdekében ellenőrizni kell a teljesítményüket a gép bekapcsolásával. A konnektor első bekapcsolásához nem ajánlott összetett elektromos készülékeket használni, inkább egy asztali lámpát.

Biztonsági utasítások hármas kimenet beszereléséhez

• Az elektromos szerelési munkálatok megkezdése előtt feltétlenül kapcsolja ki az áramot, majd győződjön meg arról, hogy az elektromos hálózat megszakadt;
• A munka során csak speciális szerszámokat kell használni szigetelt fogantyúkkal;
• Ha hosszú elektromos vezetékkel kell dolgoznia, óvatosan fektesse a falba, vagy vágja le a kívánt hosszúságra;
• Ha szükséges, építse fel a vezetéket, forrasztani kell, és nem csavarni;
• Amikor a kimenetet a fal felületébe telepíti, fontos ellenőrizni a telepítés és a szigetelés tömítettségét;
• Szükséges a névleges teljesítményre és áramerősségre tervezett és elektromos munkákhoz tervezett berendezések és vezetékek használata.

Ezeket az egyszerű szabályokat betartva a lehető legbiztonságosabban és leghatékonyabban tudja elvégezni az elektromos csatlakozók csatlakoztatásával kapcsolatos elektromos szerelési tevékenységeket..
