Hogyan állítsunk be fényerőszabályzót

A technológiai fejlődés gyors üteme lehetővé teszi, hogy otthonunk tele legyen a legkorszerűbb elektromos készülékekkel. Az egyik közülük a fényerőszabályzó vagy a fényerő -szabályozó. A “dimmer” név az angol “to dim” szóból származik – halványodni, sötétedni. Egyszerűen fogalmazva, egy ilyen eszközzel beállíthatja a lámpa fényerejét. És az energiafogyasztás arányosan csökken. Bármilyen házhoz csatlakoztathat egy fényerő -szabályozót. Szeretné tudni, hogyan kell felszerelni a fényerő -szabályozót?

Tartalom:

A dimmer célja

A fényerő -szabályozó (dimmer) egy miniatűr eszköz, amelyet a szokásos mechanikus kapcsoló helyett telepítenek, és amely lehetővé teszi a világítás fényerejének zökkenőmentes beállítását. Az izzók fényerejének beállításához korábban reosztátokat használtak, amelyek teljesítménye nem volt kevesebb, mint a terhelési teljesítmény.

A fennmaradó energiát nem mentették meg a fényerő csökkentésekor, hanem haszontalanul eloszlatták hő formájában a reosztáton. Ezért egyszerűen nem volt megtakarítás. Igen, és az ilyen eszközöket nem mindenhol használták a lakóépületekben, hanem csak ott, ahol valóban szükség volt rájuk – például a színház fényerejének szabályozására. Ez volt a helyzet a félvezető eszközök – szimmetrikus tirisztor és dinisztor – megjelenése előtt. És az első mechanikus fényerő -szabályozót a nyolcvanas években találták fel az USA -ban.

Minden modern fényerő -szabályozót úgy terveztek, hogy be- / kikapcsolja a világítóberendezést, valamint állítsa be a fényerősséget. Más szóval, a fényerő -szabályozó egyszerű kapcsoló, hasznos funkciókkal. A tompításnak köszönhetően gazdaságosabb villamosenergia -fogyasztás lehetséges, amelyet csak szükség esetén fogyasztanak nagy mennyiségben. Akár 60% -kal csökkentett energiaköltség!

Ezenkívül a fényerőszabályozók használatakor a lámpák élettartama megnő, mivel ez a jelző az izzóra táplált feszültség mennyiségétől függ. A lámpa kiégésének fő oka a lámpák gyors bekapcsolása – éles ugrás 0 -ról 220 V -ra, de a fényerő szabályozóval a hálózatban egyenletesen nő.

A készülék beépített védelemmel rendelkezik a rövidzárlat, a túlterhelés és a túlmelegedés ellen, amely képes megnyitni a főáramkört és blokkolni az áramot a terhelésben, ha túl nagy terhelést csatlakoztatnak vagy rövidzárlat lép fel. Ugyanakkor a fényerő -szabályozó teljesen működőképes marad: csak meg kell szüntetni a védelem aktiválásának okait – és a világítási rendszer újra működni kezd.

Sok fényerő -szabályozó modell sok más lehetőséget is támogat. Hasznos újítás a világítás beállítása a világítás bekapcsolása előtt. Ehhez először állítsa a fényerő -szabályozó gombot a kívánt helyzetbe, majd nyomja meg. A tompítók használata lehetővé teszi, hogy automatikusan kikapcsolja a világítást egy időzítőn, szimulálja a “jelenléti hatást” (kapcsolja be, változtassa meg a fényerőt és kapcsolja ki a programnak megfelelően), simán kapcsolja ki a fényt, távolról vezérelje a világítást, csatlakoztassa az “okos otthon” az általános hálózathoz.

A fényerő -szabályozók típusai

A vezérlési módszertől függően az ilyen típusú fényerő -szabályozókat különböztetjük meg: mechanikus, amelynek működési elve a hagyományos potenciométer használatán alapul; elektronikus, amelyeket érzékelőgyűrű vezérli; távirányító, amely távirányítóval vezérelhető.

A készülék teljesítménye

A tompítók attól függően változnak, hogy milyen lámpákat használnak. A fényforrás teljesítménye és típusa alapján a következő fényerő -szabályozókat különböztetjük meg:

A fényerőszabályzó vásárlásakor tudnia kell, hogy milyen lámpákat fog használni. A megfelelő fényerő -szabályozó kiválasztásához ki kell számítani a teljes terhelést, amelyet el tud viselni. A 300 W-os szám a készüléken azt jelenti, hogy 60 W-os izzókkal megváltoztathatja az 5 karú csillár fényerejét. Mindazonáltal mindig vásároljon erős, fénymagasságú fényerő -szabályozót.!

Moduláris fényerőszabályozók

A moduláris fényerőszabályozók megjelenésükben nagyon hasonlítanak a megszakítókhoz, és bekötést igényelnek a DIN sín elosztótábláján. Használhatók izzólámpákkal és halogén lámpatestekkel, csökkentett transzformátorokkal. Az ilyen eszközökre elsősorban a folyosó és a lépcsőházak világításának szabályozására van szükség. Az ilyen fényerőszabályozók vezérlését szokásos egygombos kapcsolók vagy egy külön gomb hajtja végre.

Beépített fényerő-szabályozó

Az ilyen fényerő -szabályozókat hátsó dobozba, például aljzatokba és kapcsolókba való beépítésre tervezték. Az ilyen fényerőszabályzókat általában izzólámpákkal, halogénlámpákkal, csökkentett transzformátorral és halogénlámpákkal elektronikus transzformátorral használják. Az ilyen fényerőszabályozókat a telepített eszköz tetején található dobozban elhelyezett gombbal kell vezérelni..

Monoblokk fényerőszabályozók

A monoblokk fényerőszabályozót általában egyetlen egység formájában hajtják végre a telepítő dobozba történő telepítéshez, például egy közönséges kapcsolóhoz. Az ilyen típusú fényerő -szabályozó felszereléséhez a típustól függően 26 mm -től szerelőnyílás szükséges a szerelődobozhoz. Az ilyen eszközöket nagyon kényelmes használni vékony válaszfalakban, ahol a falak vastagsága vagy más okok miatt nem teszi lehetővé a szabványos kapcsoló felszerelését..

Az egyblokkú fényerő -szabályozók viszont eltérnek a vezérlő rész végrehajtásától:

A dimmer telepítésének követelményei

A fényerő -szabályozó beszerelése előtt néhány kulcsfontosságú pontra kell figyelni. Ha energiatakarékos vagy fénycsöves izzókkal szeretné feltölteni a fényerőszabályzókat, akkor többletköltséget kockáztat, mivel az ilyen fényforrások nem szabályozhatók. Még ha a kezdeti szakaszban úgy tűnik, hogy az „energiatakarékos lámpa – tompító” tandem működik, a lámpa élettartama valójában 100–150 órára csökken. Maga a fényerő -szabályozó pedig az állandó túlterhelések miatt nem fog sokáig “élni”.

Minden dimmer minimális terhelést igényel. Általában ez a szám 40 watt. Amikor a terhelés csökken, amit különböző tényezők okoznak, például egy izzó kiég, az érintkezés romlik, a terhelés hozzávetőlegesen 50 Hz frekvenciával villog, néha ugyanolyan frekvenciájú zümmögés is előfordul. Jelentős terheléscsökkenések esetén az eszközvédelmi rendszer működik, vagy az eszköz meghibásodik..

A tompítók nagyon érzékenyek a környezeti hőmérsékletre. Amikor a hőmérséklet plusz 25 fok fölé emelkedik, ajánlatos nagy figyelmet fordítani a szabályozó hőmérsékleti rendszerére, mivel a túlmelegedett készülék könnyen meghibásodik, ha a védelem meghibásodik. Soha ne lépje túl az adott eszköz maximális terhelését. Az elégtelen teljesítmény problémája megoldható olyan teljesítményerősítők hozzáadásával, amelyek lehetővé teszik az 1,8 kW -os eszközök kapcsolását..

A tompítókat pontosan olyan terheléssel kell használni, amelyre tervezték őket. Ne feledje, hogy a kevésbé sokoldalú gépek megbízhatóbban működnek terhelés szempontjából. Egy másik fontos pont a kapacitív és induktív terhelések egyidejű csatlakoztatásának tilalma, ez eszközhibát okozhat.

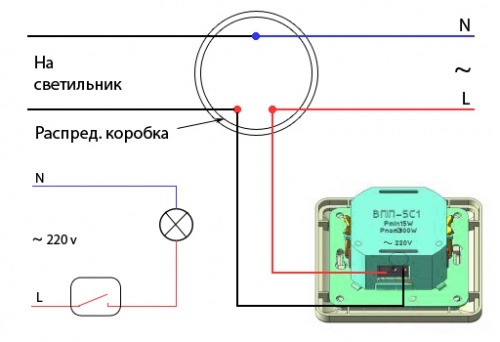

Dimmer csatlakozási rajzok

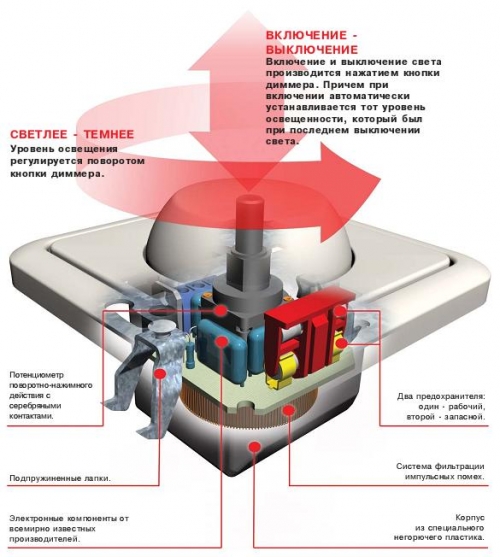

A forgó fényerő -szabályozó kialakítása nagyon egyszerű, de gyártónként eltérő lehet. A fő különbség az összeszerelés és az alkatrészek minőségében rejlik. A fényerő -szabályozó működési elve a következő: ahhoz, hogy az izzó kigyulladjon, szükséges, hogy az áram áthaladjon a triacon. A fényerőszabályozót, mint egy közönséges kapcsolót, be kell építeni a lámpákhoz szállított terhelés áramellátásának nyitott áramkörébe..

Vannak ilyen dimmer csatlakozási sémák:

A fényerő -szabályozó felszerelése

Telepítési méreteit és rögzítését tekintve a fényerő -szabályozó hasonló a szokásos kapcsolóhoz. Ennek eredményeként a telepítési folyamat ugyanúgy történik, mint a kapcsoló. A fényerő -szabályozó csatlakoztatásának módja nem különbözik a hagyományos billentyűzet -lejátszó használatától. A gyártó által bejelentett egyetlen további feltétel, hogy figyelje a sorkapcsok fázishoz és terheléshez való csatlakoztatását..

Ahhoz, hogy a kapcsolót fényerő -szabályozóra cserélje, a következő anyagokra és szerszámokra lesz szüksége: fogó, kés, csavarhúzó, jelzőcsavarhúzó, szigetelőszalag és maga a fényerő -szabályozó, amelyet fel kell szerelni. Először kezdje el szétszerelni a régi kapcsolót. Kapcsolja ki az áramot, és ellenőrizze, hogy nincs -e feszültség.

Minden munkát a biztonsági előírások betartásával kell végezni! A feszültség alatt álló fém alkatrészekkel és csupasz kábelekkel való érintkezés életveszélyes. Ahhoz, hogy hozzáférjen azokhoz a rögzítőelemekhez, amelyek a kapcsolót a falban tartják, és az elektromos vezetékeket rögzítő rögzítőelemekhez, el kell távolítani a készülék alkatrészeit (dekoratív panel, gomb), amelyek a rögzítőelemeket takarják..

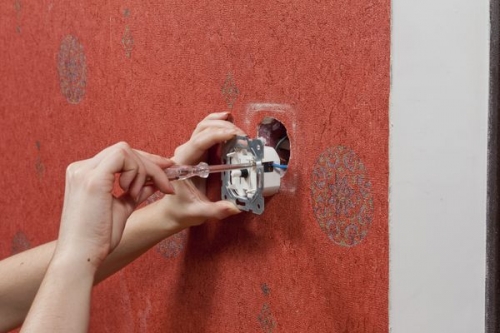

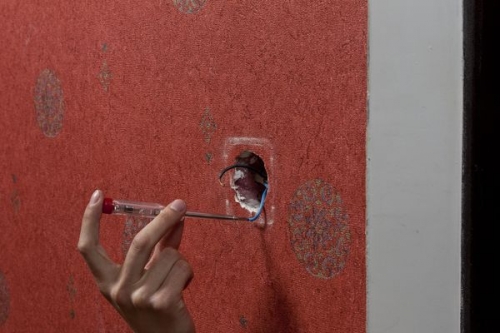

Figyelembe véve az egyes kapcsolók tervezési jellemzőit, csavarja ki a csavarokat, csavarja ki vagy csavarja ki a megfelelő reteszeket. Miután hozzáférett a kapcsolókapcsokhoz, ellenőrizni kell a feszültség hiányát rajtuk, valamint a hozzá csatlakoztatott vezetéken a fázisjelző segítségével. Húzza ki a kábelt a csatlakozókból a csavarok meglazításával. Távolítsa el a kapcsolót a falról, ügyelve arra, hogy a vezetékek szigetelése ne sérüljön..

Ezután szemrevételezéssel értékelje a huzal szigetelésének és vezető magjának állapotát és típusát. Ha leszakadnak és elszakadnak a fedetlen huzalrészek, állítsa vissza azok hosszát úgy, hogy a szigetelést annyira lecsupaszítja, hogy a csatlakozókhoz csatlakozzon. Fogó segítségével meg kell alakítania a kábel végeit, amelyet a legkényelmesebbnek tartanak a fényerő -szabályozóhoz való csatlakoztatáshoz. Ha vannak sérült szigetelésű helyek, azokat szigetelőszalaggal kell szigetelni..

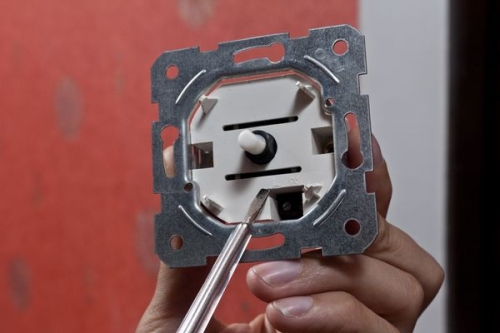

Ezután szerelje be a fényerő -szabályozót. Ehhez távolítsa el a védő- és díszítő elemeket a fényerő -szabályozóról, hogy hozzáférést biztosítson a rögzítőelemekhez. Csatlakoztassa az előkészített vezetékeket a készülék kivezetéseihez, és ellenőrizze a csatlakozás feszességét úgy, hogy kissé kihúzza a kábelt a csatlakozóból. A kábel csupasz, a terminálon túlnyúló részének hossza nem haladhatja meg a 2-3 millimétert. Ha ez a követelmény nem teljesül, vágja le a szabad terület egy részét megfelelő hosszúságúra, vagy szigetelje szigetelő szalaggal a túlzottan kiálló részt..

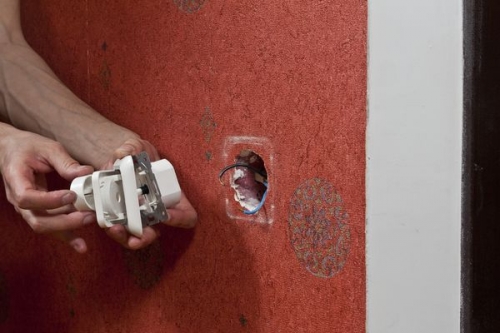

A szigetelés károsodásának elkerülése érdekében óvatosan helyezze be a fényerőszabályzót a leválasztott kapcsoló helyére a csatlakoztatott vezetékekkel. Nyomja a fényerő -szabályozó házat a falhoz, és húzza meg a távvezérlő fülek csavarjait, amelyek rögzítik a fényerő -szabályozót. Szerelje vissza a készüléket a telepítés előtt eltávolított védő- és díszítőelemek cseréjével.

Csak emlékezni kell arra, hogy a szokásos kapcsolótól eltérően, amely a csatlakozási sorrendtől függetlenül működik, a bejövő és kimenő vezetékeket megfelelően kell csatlakoztatni a fényerő -szabályozóhoz. A készülék L betűvel jelölt csatlakozója a tápvezetékhez készült. Természetesen sok fényerő -szabályozó képes működni, ha egyszerű kapcsolóként van csatlakoztatva, de ennek ellenére helyesen kell csatlakoztatni őket..

A feszültséget a gép elektromos panelben történő bekapcsolásával vagy a kicsavart biztosítékok visszahelyezésével kapcsolhatja be. Kapcsolja be a beépített fényerő -szabályozót, és állítsa be a kívánt fényerőt. Ha a kapcsolókat még nem szerelték be a lakásba, akkor ebben a helyzetben meg kell találnia a dimmer csatlakoztatásának módját. Végül is néhány előzetes műveletet kell végrehajtania..

Kezdje azzal, hogy előkészíti a helyszínt a fényerő -szabályozó felszerelésére. Határozza meg az Ön számára kényelmes magasságot, amelyre telepíti a készüléket. Tegyen egy jelet a falra. Fúrja kalapácsfúróval és betonfúróval, amelynek átmérője 68 milliméter. Helyezze be a telepítő dobozt a kapott lyukba, és rögzítse. Fúrjon egy hornyot a csatlakozódobozból a telepítési helyre, és fektesse bele a vezetéket. Ezután a fent leírt séma szerint kell cselekednie..

Ha a fényerő -szabályozó bekötése és telepítése megfelelő, a készülék lehetővé teszi a helyiség megvilágításának zökkenőmentes beállítását, a napszaktól és a hangulattól függően. Ne felejtse el, hogy a fényerő -szabályozó kiválasztásakor figyeljen a teljesítményére, miután korábban kiszámította a világítóberendezések teljes teljesítményét.
