Hogyan telepítsük a fénykapcsolót

A lakás világítása sok különböző elemből áll, amelyek mindegyike saját funkcióját látja el. Bármelyikük alapos megfontolást érdemel, de ebben a cikkben szeretnék részletesebben foglalkozni a fénykapcsolóval, nevezetesen azzal, hogyan kell felszerelni a fénykapcsolót, és mi szükséges ehhez. Valóban, kapcsoló nélkül lehetetlen szabályozni a helyiség világítását..

A fénykapcsolók típusai

Manapság többféle világításkapcsolót használnak a világítás szabályozására és beállítására: időzítők, fényerő -szabályozók, távirányítók és kulcsos kapcsolók. Mindegyik eltér a tervezéstől, a képességektől és a különböző biztonsági fokoktól. De a fénykapcsoló eszköze lényegében és működési elvében minden típusnál azonos.

Fotó: fénykapcsoló áramkör

Dimmer

Ezeket a fénykapcsolókat úgy tervezték, hogy egyenletesen szabályozzák a fényerősséget a teljesítmény változtatásával. A szabályozás érintőgombbal vagy görgővel történik. Korábban a fényerő -szabályozókat csak izzólámpákkal lehetett használni, ma azonban a félvezetők fejlesztésének köszönhetően a fényerő -szabályozókat bármilyen fényforrás alá telepítik..

Időzítők

Az időzítők az egyik legösszetettebb kialakításúak, ritkán használják hagyományos fénykapcsolóként. Leggyakrabban az intelligens otthoni rendszerekben láthatók. Ezek az elektronikus eszközök lehetővé teszik a világítás be- és kikapcsolásának programozását, a jelenlét hatását keltve vagy a világítási időszakok beállítását a helyiségben..

Távoli kapcsolók

A modern technológia lehetővé tette a távirányítóval vezérelhető kapcsolók létrehozását. A kényelem érdekében ezek a kapcsolók gyakorlatilag bármilyen távirányítóval működnek, legyen az TV -távirányító vagy zenei központ. Ez a funkció megkönnyíti a fogyatékkal élők életét..

Ringató kapcsolók

A leggyakoribb kapcsolók a billentyűzetek. Egy -négy kulccsal rendelkezhetnek, és rejtett vagy szabad vezetékekkel szerelhetők fel. Az egyszerű felépítés és a csatlakozás a fő előnyük.

Fénykapcsoló csatlakozó

A villanykapcsoló csatlakoztatásával kapcsolatos minden munka nem különösebben nehéz, elegendő betartani a biztonsági óvintézkedéseket, amikor elektromos készülékekkel dolgozik, és képesnek kell lennie a szerszám használatára. De mielőtt csatlakoztatná a fénykapcsolót, el kell végeznie az előkészítő munkát, és meg kell vásárolnia magát a kapcsolót.

Az új kapcsoló kiválasztásakor először is ismernie kell számos fontos műszaki pontot. Először is, attól függően, hogy milyen vezetékek vannak a helyiségben – rejtett vagy kültéri, a kapcsoló típusa is függ, amely lehet rejtett vagy külső (felső). Másodszor, ismernie kell az otthoni hálózat áramerősségét és feszültségét a megfelelő kapcsoló kiválasztásához. A megszakító ezen jellemzőire vonatkozó információk a megszakító hátoldalán találhatók. Nagyon fontos tudni a műszaki jellemzőket, mivel a helytelenül kiválasztott kapcsoló nagyon felforrósodhat, és végül teljesen meghibásodhat, ami rövidzárlattal és tűzzel jár. Harmadszor, a fényforrások és világítóberendezések típusától függően bizonyos típusú kapcsolókat kell választani..

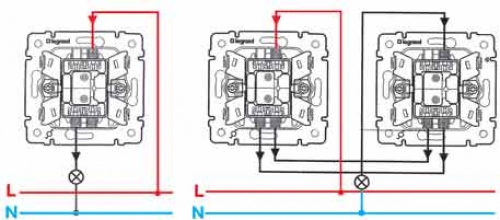

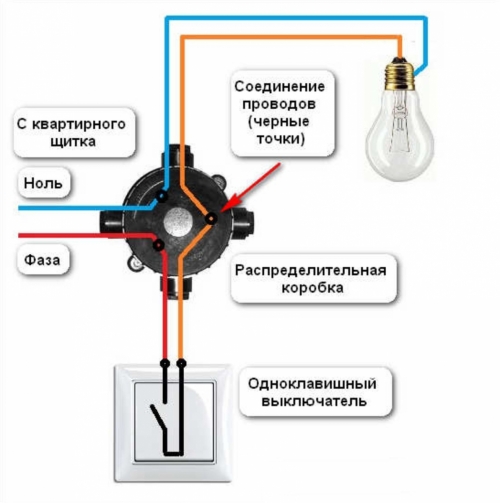

Fontos pont, amely meghatározza a csatlakoztatás sorrendjét és módját, a fénykapcsoló bekötési rajza. A tervezési projekt szakaszában jön létre, és ennek alapján választhatja ki a kapcsoló típusát és típusát. Leggyakrabban a fénykapcsoló csatlakozási rajza így néz ki:

A szükséges kapcsoló megvásárlása után folytatjuk a telepítés előkészítését. Mielőtt villanykapcsolót készítene, meg kell jelölnie a helyét a falon. Ehhez ismét a huzalozási projekthez fordulunk, amely jelzi az összes telepítési helyet, és ceruzával vagy jelölővel jelöli őket a falakon. Általában a kapcsolókat a padlótól 1 – 1,5 m magasságban, az ajtó mellett kell elhelyezni, hogy a nyitott ajtók ne akadályozzák a hozzájuk való hozzáférést. Ezt követően folytatjuk a telepítést..

Fontos! A kapcsolók és aljzatok felszerelése a vezetékek lefektetése után történik. Ezért, ha az elektromos áramellátás teljes cseréjét tervezik, először vezetékeket kell fektetni, és csak ezután kell felszerelni a kapcsolókat vagy aljzatokat. Ha csak a kapcsolók vagy aljzatok cseréjét hajtják végre, akkor az újakat az eredeti helyükre lehet felszerelni..

Hogyan kell csatlakoztatni a nyitott vezetékes kapcsolót

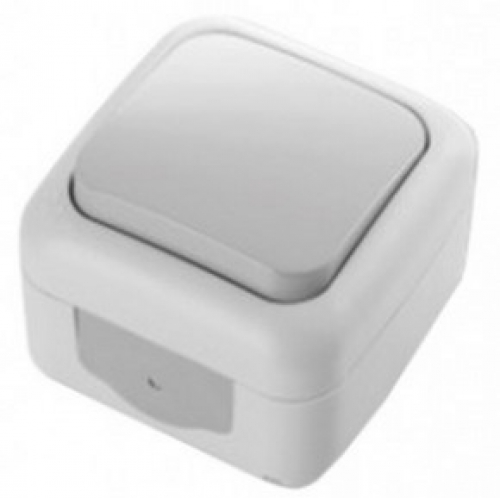

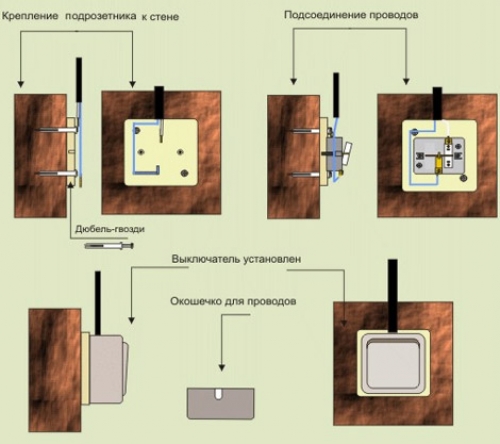

Ez a típusú kapcsoló szigetelő talpból (foglalatból), ki- és bekapcsoló mechanizmusból és egy gombbal vagy kulccsal ellátott burkolatból áll. Egy ilyen kapcsoló telepítése a következő:

szerelje szét a kapcsolót, hogy elérje a mechanizmust és az aljzatot. Ehhez óvatosan távolítsa el a felső fedelet egy réses csavarhúzóval;
távolítsa el a kapcsolómechanizmust, hogy megkapja magát a foglalatot;
az aljzatot a falon korábban megjelölt helyre helyezzük, és megjelöljük azokat a helyeket, ahol a rögzítőelemek furatai lesznek. Általában ketten vannak a foglalaton, és átlósan helyezkednek el egymástól;
fúróval lyukakat fúrunk, és belehajtunk a dübelbe;
helyezze a foglalatot a helyére és rögzítse a falhoz;
marad a mechanizmus helyére helyezése és rögzítése.

Fontos! A kapcsoló csatlakoztatásával kapcsolatos összes munkát a kapcsolószekrény áramkimaradásával kell kezdeni.

rögzítve a kapcsolót és leválasztva a hálózatot, folytatjuk a vezetékek csatlakoztatását. Ehhez a vezetékek végét 2 – 2,5 cm -re eltávolítjuk a széltől, és behelyezzük őket a csatlakozókba, majd meghúzzuk a csavarokat, amelyek rögzítik a vezetékeket a csatlakozókon belül.

Fontos! Ahhoz, hogy megtudja, hogyan kell helyesen csatlakoztatni a fénykapcsolót, emlékezzen a következőkre. A vezetékek meghatározott sorrendben vannak csatlakoztatva, és a vezetékek jelölése segít ebben: fehér vagy barna a fázis, fekete vagy kék nulla, sárga, zöld vagy sárga-zöld földelt. Ezenkívül maga a kapcsoló is meg van jelölve a csatlakoztatáshoz.

a vezetékek rögzítése után a sorkapcsokban a fedelet a helyére tesszük és rögzítjük. Egy tesztelő segítségével ellenőrizzük a kapcsolat minőségét, és ha minden rendben van, kapcsoljuk be a villanyt a műszerfalon.

Amint azt korábban említettük, a külső kapcsolók lehetnek egy- vagy kétkulcsosak. A kétgombos fénykapcsoló csatlakoztatásában nincs semmi bonyolult. A két- és egykulcsos különbség a semleges vezetékek számában van. A két billenőkapcsolóban kettő van, és mindegyik külön kulcshoz van csatlakoztatva, míg a fázis közös az egész kapcsolónál.

Rejtett vezetékes kapcsoló csatlakoztatása

A külső kapcsolókkal ellentétben a rejtett kapcsolók kissé eltérő kialakításúak. A különbség az aljzatban és a dekoratív burkolatban rejlik. Az aljzat tál alakú, amelybe a teljes kapcsolószerkezetet helyezik. És a dekoratív burkolat keret vagy kis panel formájában készül. A telepítési módszer is más..

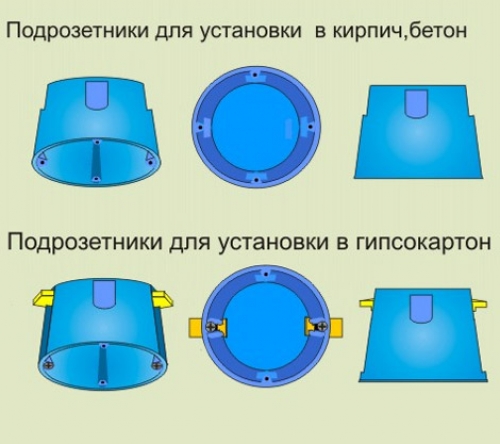

Fontos! Rejtett ki / be kapcsoló és aljzat külön kapható. Ezen kívül különféle konnektorok vannak a gipszkarton, valamint a tégla és beton falak számára. Ezt vegye figyelembe vásárláskor.

Az ilyen típusú kapcsolók csatlakoztatása egy kicsit több erőfeszítést és időt vesz igénybe. Ennek oka abban rejlik, hogy le kell vésni a falakat, és meglehetősen nagy rést kell kivágni az aljzathoz. Természetesen ezeket a műveleteket csak akkor kell elvégezni, ha nincsenek kész ütések és rések. De a semmiből való elkészítéshez a következő lépéseket kell végrehajtani:

vágjon egy nagy kerek fülkét a falra a kapcsoló számára megjelölt helyen. Ezt meg lehet tenni egy speciális tartozék segítségével a fúróhoz vagy perforátorhoz – korona. Maguk a fúvókák különböző átmérőjűek, de célunkra korona alkalmas, amely valamivel nagyobb, mint a kapcsolóaljzat;

Fontos! Mielőtt egy kettős fénykapcsolót rejtett vezetékekkel csatlakoztatna, először két lyukat kell vágnia a falban koronával, és össze kell kötnie őket. Az eredmény egy folyamatos rés lesz, amelyben speciális dupla foglalatot helyezhet el.

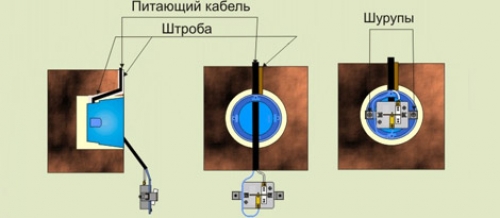

a kapcsolóhoz vezető vezetékeket a hornyok mentén fektetik, amelyeket lyukasztóval előre a falba lyukasztanak;

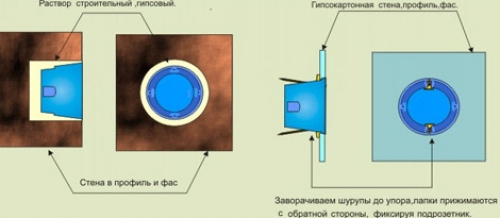

most helyezzük a foglalatot a helyére, és helyezzük a vezetékeket a foglalatba egy speciális lyukon keresztül. Beton- vagy téglafalban a doboz belsejét gipszvakolattal rögzítheti. A gipszkartonban a foglalatot két önmetsző csavarral rögzítik, teljesen becsavarva, speciális konzolok vannak rögzítve, amelyek a helyükön tartják;

Fontos! Ha a kapcsolót kicserélik egy olyan helyiségben, ahol a vezetékek teljesen be vannak kötve és csatlakoztatva vannak a hálózathoz, mindenekelőtt ki kell kapcsolni mindent. Csak ezután kezdheti el a telepítési munkát..

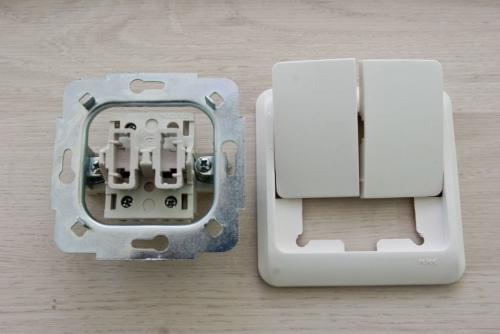

az aljzat rögzítésével és a vezetékek behelyezésével magát a kapcsolót is visszahelyezheti. Ehhez részben szétszerelnie kell, nevezetesen távolítsa el a dekoratív fedelet és a kulcsokat. Ezt meg lehet tenni egy réses csavarhúzóval, óvatosan behúzva az egyik kulcsot. Ha eltávolítja, eltávolíthat minden mást. Ennek eredményeként csak maga a mechanizmus maradhat fém szerelőlemezzel;

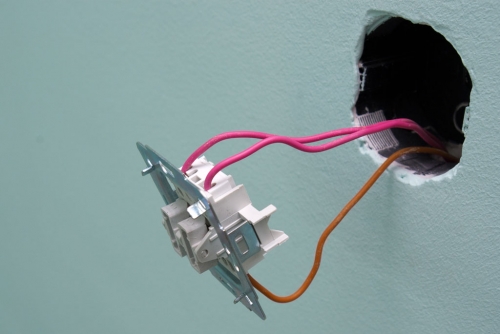

most csatlakoztatjuk a vezetékeket a kapcsolóhoz. Ez ugyanúgy történik, mint egy külső kapcsolóval. De van egy különbség. A külső esetében a vezetékeket szigorúan a kapcsoló alatt vágták el. A rejtett kapcsolóhoz kis, körülbelül 10 cm -es margót kell hagyni, és csak ezután csíkozzuk le a végeket;
miután csatlakoztatta a vezetékeket, óvatosan helyezze be őket az aljzatba, és szerelje be a kapcsolószerkezetet a helyére. Aztán belül rögzítjük;

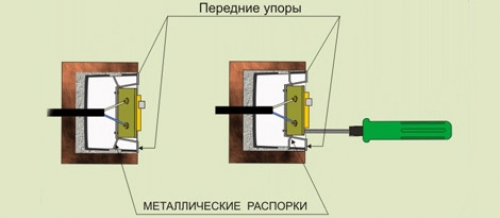

Fontos! A kapcsolókat két különböző rögzítéssel értékesítik a piacon. Az első esetben a rögzítés két távtartóval történik, amelyeket a rögzítőcsavarok meghúzásával szétszórnak. A másodikban – két önmetsző csavar segítségével, amelyeket közvetlenül a műanyag foglalatba csavarnak.

A kapcsolómechanizmus rögzítése után tesztelővel ellenőrizzük a csatlakozás minőségét és helyességét, és ha minden rendben van, felhelyezzük a dekoratív keretet, és a helyére tesszük a kulcsokat. Ezután feszültséget alkalmazunk.

A kapcsolók felszerelése az egyik legegyszerűbb elektromos munka. Végrehajtása nem igényel speciális készségeket, de a hanyagságot sem szabad megengedni. Ha még soha nem csinált ilyesmit, akkor jobb, ha biztonságosan játszik, és forduljon szakemberhez.
