Jig fúrógép: típusok és modellek

A berendezések között egyfajta “arisztokratákat” neveznek szúrófúrógépeknek, amelyek célja a legkritikusabb részek létrehozása – lyukak kis eltérésekkel a kölcsönös elhelyezésükben. Az ilyen gépeken van egy speciális olvasóeszköz, amellyel a munkadarab a szerszámhoz képest legfeljebb 0,001 milliméteres hibával mozgatható, valamint egy vezérlőberendezés a feldolgozott alkatrészek méreteltéréseinek ellenőrzésére..

Tartalom:

A szúrófúrógép célja

A szúrófúrógépeket középponti lyukak feldolgozására tervezték, amelyek közötti távolságot pontosan meg kell tartani a referenciafelületektől téglalap alakú koordináta-rendszerben, szerszámok használata nélkül..

Az ilyen gépeken fúrást, befejező marást, fúrást, dörzsölést és lyukak süllyesztését, alkatrészek vezérlését és mérését, a végek marását végzik, valamint jelölési munkákat végeznek. A gépeket lyukak készítésére használják a testrészekben és a szerelvényekben, valamint a vezetőkben, amelyekhez a lyukak kölcsönös elhelyezésének jelentős pontossága szükséges, kis-, egy- és tömeggyártásban.

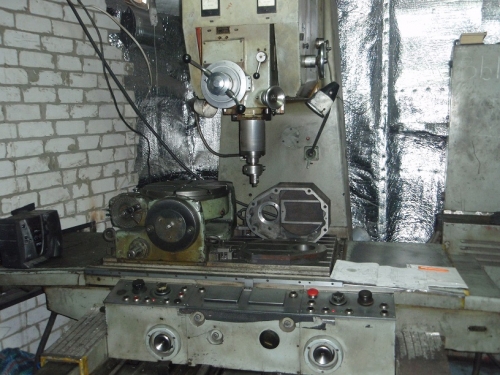

A gépeken az unatkozással együtt a méretek jelölését és ellenőrzését végzik, beleértve a középpont közötti távolságokat is. A géphez mellékelt forgóasztalok segítségével megmunkálhatja a poláris koordináta -rendszerben meghatározott lyukakat, egymásra merőleges és ferde lyukakat, valamint csiszolhatja a végfelületeket.

A gép optikai leolvasó eszközökkel van felszerelve, amelyek lehetővé teszik a koordináta méretének egész és tört részeinek számolását. Mivel a szúrófúrógépek eszköze egy mérőgép és egy fémvágógép összeköttetése, az ilyen berendezéseken dolgozva vezérelheti a más gépeken feldolgozott alkatrészeket..

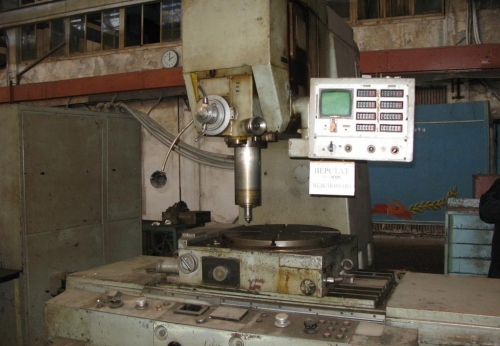

Normál működés közben egy függőleges szúrófúrógép 0,004 milliméter nagyságú koordináta-rendszerben képes a középponti távolságok pontosságát biztosítani. A lyukak középpontjai közötti pontosabb távolság elérése érdekében a koordináta -fúrógép digitális kijelző eszközzel van felszerelve, amely lehetővé teszi a kezelő számára a koordináták beállítását körülbelül 0,001 milliméteres diszkrécióval..

A szúrófúró gépek osztályozása

Vannak egy- és kétoszlopos szúrófúrógépek. Kialakításukban egyoszlopos gépek vannak, egy keresztasztal, amelyet úgy terveztek, hogy a munkadarabot két irányba mozgassa, amelyek egymásra merőlegesek. A fő mozgás itt az orsó forgó mozgása, az előtolás pedig az orsó függőleges mozgása..

A két oszlopos gépek kialakításukhoz egy asztal tartozik, amely a vezetőkön található. Az asztal képes a beépített munkadarabot az X koordináta irányába mozgatni. Amikor az orsófej mozog, az orsó tengelye az asztalra szerelt termékhez képest az Y koordináta irányában mozog. Az orsó leengedéséhez és felemeléséhez fej, ​​a kereszttartót szokás lefelé vagy felfelé mozgatni az állványvezetők mentén.

Az automatizálás szintje alapján a koordinátafúró gépeket CNC, digitális kijelzővel és koordináta -készlettel rendelkező gépekre osztják, valamint a munkadarabok és szerszámok automatikus cseréjével, amelyek lehetővé teszik a különböző marási műveletek nagy pontosságú elvégzését. ..

Az elvégzett műveletek jellegétől, tervezési jellemzőitől és céljától függően a szúrófúrógépek univerzálisak és speciálisak. Az univerzális gépeket viszont vízszintes és befejező fúrásokra osztják. A legfontosabb paraméter minden típusú szerszámgépnél a fúróorsó átmérője.

Koordináta -számológépek modelljei

A szúrófúrógépek népszerű modelljei kialakításukban téglalap alakú asztallal rendelkeznek, keresztirányú és hosszirányú mozgással. Biztosítja az orsófej pozicionáló mozgását. Az asztal gyorsított és működő mozgását keresztirányú és hosszirányban a legszélesebb szabályozási tartományban lévő elektromos hajtások hajtják végre, ami lehetővé teszi a koordináta -fúrógép merevségének és termelékenységének növelését a marás során. Nézzük meg közelebbről a szúrófúrógépek népszerű modelljeinek műszaki jellemzőit.

Szúrófúrógép 2a450

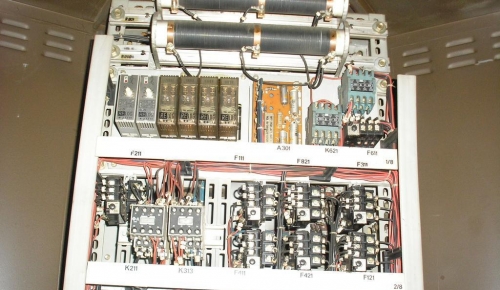

A 2a450 szerszámfúró gép mérete, beleértve a csúszkát és az asztal mozgását, 2670 x 3305 x 2660 milliméter. Az asztal munkafelülete 1100 x 630 mm méretű. A gép súlya a tartozékok és az elektromos szekrény súlya nélkül 7300 kilogramm. Ha ezen a gépen dolgozik, akkor a legnagyobb, 30 milliméteres fúrási átmérőt és a legnagyobb, 250 milliméteres furatot lehet elérni, ha egy legfeljebb 600 kilogrammos terméket használ. Az orsó forgási gyakorisága eléri az 50-2000 fordulat / percet, a termék mozgási sebessége a marás során eléri a 30-200 fordulat / perc értéket. 2a450 koordináta -fúrógép használatakor az elektromos motor teljesítménye eléri a 4,5 W -ot, a forgási sebesség 1800 fordulat / perc.

Szúrófúrógép 2D450

A 2d450 koordináta -fúrógép a következő méretekkel rendelkezik (csúszó- és asztali elmozdulással) – 3305 x 2705 x 2800 mm. A munkafelület mérete 1100 x 630 mm. A gép súlya az elektromos szekrény és a szükséges tartozékok nélkül 7800 kilogramm. A lyukak furatának legnagyobb átmérője 250 milliméter, míg akár 600 kilogramm súlyú termék is használható. Az orsó sebessége 50-2000 perc. A gépre szerelt villanymotor teljesítménye 2 kW, forgási gyakorisága 700 fordulat / perc.

Jig fúrógép 2v440a

A 2v440a szúrófúrógép méretei, beleértve a csúszkát és az asztal mozgását, 2520 x 2195 x 2430 milliméter. Az asztal munkafelülete 800 milliméter hosszú és 400 milliméter széles. A gép tömege külső tartozékokkal együtt 3630 kilogramm. A 2v440a szúrófúrógép használatakor lehetséges a maximális fúrási átmérő elérése szilárd anyagban 25 milliméter, a maximális furatátmérő pedig 250 milliméter, ha a legnagyobb súlyú, 320 kilogrammos termékeket használja. Az orsó sebességkorlátozása eléri az 50-2000 fordulatot percenként, az elektromos motor teljesítménye 2,2 W, a forgási sebesség 800 fordulat / perc..

Szúrófúró gép 2431

A 2431 modell általános méretei – 1900 x 1445 x 2435 milliméter, súlya elektromos berendezések nélkül – 2510 kilogramm. A 2431 szúrófúrógép elektromos berendezéseinek tömege 420, a tartozékok pedig 380 kilogramm. Az asztal munkafelületének mérete 560 x 320 mm. Ez a modell maximális fúrási átmérőt 18 millimétert és maximális furatátmérőt 125 millimétert ér el 250 kilogramm súlyú termékek használatakor. Az orsó fordulatszám -korlátozása percenként 75-3000 fordulat / perc, az elektromos motorok teljes teljesítménye 2,81 W, a főmotor teljesítménye 2,2 KW.

Jig fúrógép 2421

A 2421 szúrófúrógép méretei – 900 x 1615 x 2207 milliméter. Az asztal mérete 450 x 250 milliméter. A gép súlya tartozékokkal együtt 1610 kilogramm. Ennek a modellnek a használatával a maximális fúrási átmérő szilárd anyagban 12 milliméter, a maximális furat pedig 80 milliméter lehet, ha legfeljebb 150 kilogramm súlyú termékeket használ. Az orsó fordulatszáma 135 és 3000 ford / perc között változik. Elektromotor teljesítmény – 10 W.

Így a szúrófúró gépek látják el a legfontosabb funkciót – lyukakat készítenek és eltéréseiket szabályozzák. A gép digitális kijelző eszközzel van felszerelve, amely lehetővé teszi a kezelő számára, hogy 0,001 milliméteres diszkréciójú koordinátákat állítson be, valamint olvasóeszközökkel a koordináta -méret egész és tört részeinek számlálására..
