Megszakadt vezetékek, hogyan kell megtalálni és kijavítani

Az elektromos vezetékekkel kapcsolatos problémáknak sok oka lehet, és bárki elvégezheti az eltávolítást. Ebben a cikkben megvizsgáljuk a károk azonosításának módjait és azok megszüntetésének folyamatát..

Tartalomjegyzék:

Mi lehet az oka a megszakadt vezetékeknek?

A vezetékek megszakadása bármelyik percben megtörténhet, valamint akkor, amikor a vezetékek feszültség alatt vannak. Bármilyen meghibásodás a károk oka lehet, például vezetékhibák, rossz minőségű elektromos szerelés stb. Azokon a helyeken, ahol a kábel sérült, a vezetékek folyamatosan felmelegednek, és megnövekedett feszültség esetén a vezeték megszakad.

A meghibásodások okai lehetnek mechanikai sérülések, amelyeket kalapácsos szögek vagy a falban lévő lyukak pontatlan fúrása előz meg. Ezenkívül más okok lehetnek a fény vagy az áram hiánya a falban, ami azt jelenti, hogy a rendszer összes csatlakozója kiégett a hálózat feszültségének növekedése miatt. Ez akkor fordul elő, ha egy fázis vagy mindegyik túlterhelt. A feszültség növekedése az elektromos hálózatban a vezetékek megszakadását is okozhatja..

Hogyan kell eljárni, ha a vezeték elszakadt

Ha megszakad a vezeték az elektromos hálózatban, akkor kétféle lehet:

nyitott áramkör rejtett vezetékekben;
nyitott áramkör.

Hogyan lehet meghatározni a nyitott áramkört tranzisztoros vevő segítségével

Rejtett rendszer esetén meg kell találnia a probléma helyét a falban. Egy egyszerű tranzisztoros vevő segítségével könnyen megtalálható a kábelvonal. Az eljárás elindításához először csatlakoztatnia kell bármilyen eszközt a konnektorhoz, például egy elektromos borotvát. Ebben az esetben vissza kell állítania a vevőt a közepes hullámhosszú tartományba, és mozgatnia kell a teljes felületen, amíg meg nem találja a probléma helyét. A vezetékszakadás meghatározott ponton történő meghatározása zajjal és recsegéssel jár, ha elhalad egy bizonyos területen.

Megszakadt vezetékek keresése különböző hálózatokban tesztelő segítségével

Ha a lakásban nincs áram, meg kell határozni, hogy a feszültség megfelel -e a mérőórának. Ehhez meg kell érintenie a mérő érintkezőit egy indikátor tesztelővel, mielőtt kikapcsolja a gépeket az elektromos panelen. Ha nincs feszültség, amikor a mérőt a mérőműszerre irányítja, az azt jelenti, hogy a sérülés helye a mérő előtt van. Ellenkező esetben, ha a feszültség megjelenik a mérőn, ez azt jelenti, hogy megszakítás történt a lakásban. Bizonyos esetekben minden hiba kiküszöbölhető a biztosítékok cseréjével. Nehezebb esetekben szükség van a rendszer hibaelhárítására, amelyet később tárgyalunk..

A házon belüli törött vezeték észlelésének folyamatát néha nehéz megtalálni, különösen akkor, ha az oka a rendszer túlterhelése vagy a vezeték mechanikai problémái. A leggyakrabban a vezetékek megszakítása a csatlakozódobozok. Ez annak a ténynek köszönhető, hogy a nagy ellenállás pillanatában a vezetékek kiéghetnek..

Természetesen nyitott huzalozás esetén könnyebb megtalálni a sérülés helyét, és a rejtett vezetékek változatában szükség van arra, hogy egy lakásban vagy házban le kell szakítani a vakolat teljes körét. Erre azért van szükség, mert a vezetékek kétmagos műanyag szigeteléssel rendelkeznek, ami megnehezíti a meghibásodás helyének megtalálását. Ilyen esetekben ajánlott segítséget kérni a szakemberektől, mert a munka volumene nagyon nagy.

Hogyan lehet megtalálni a nyitott áramkört egy nyitott vezetékben

Minden elektromos munka megkezdése előtt elő kell készítenie és meg kell találnia a következő eszközöket:

feszültségvizsgáló;
speciális csavarhúzó jelző;
csavarhúzó;
fogó;
kés szigetelt fogantyúval;
szigetelőanyagok;
rejtett elektromos vezeték érintésmentes jelzője.

Sok esetben a közelségjelzőt a csavarhúzóba csavarják. A munka hatékonyságának és pontosságának meghatározásához azonban ellenőrizni kell a falat, hogy nincsenek-e olyan fém elemek, amelyek akadályozhatják a vezetékek törését..

Hogyan lehet azonosítani a nyitott áramkört egy nyitott vezetékben: lépésről lépésre

1. Először meg kell határoznia a sérült vezeték típusát, például fázist vagy nullát.

2. Ez egy indikátor csavarhúzó segítségével történik, amely meghatározza a kapcsolók vagy aljzatok összes érintkezőjét azok működőképessége szempontjából..

3. Ha megállapítást nyer, hogy az aljzat feszültség alatt van, akkor csak az egyik érintkező van benne. Kapcsoló esetén a teljesítményerősítéskor csak egyetlen érintkező lesz leválasztva, vagy minden bekapcsol..

4. Ha ez a csavarhúzó észleli, hogy a fázis működőképes, az azt jelenti, hogy sérülés történt a nullavezetéken..

Rejtett huzalozás esetén csak a villanyszerelők tudják meghatározni vagy rögzíteni a vezeték sérülésének pontját. Ellenkező esetben, ha a hiba nyitott rendszerben van, a törött vezetéket könnyű megtalálni egy elektromos tesztelő segítségével..

5. A töréspont meghatározásához le kell választani az alapfeszültséget a csatlakozódobozban, valamint a vezetéken.

6. Abban a pontban, ahol a vezeték a csatlakozódobozhoz van csatlakoztatva, végezze el a fő vágást, azaz készítsen egy bevágást a vízszigetelésről. Ezt azért kell elvégezni, hogy a kábelt lecsavarja a fém aljára..

7. Körülbelül egy méter után új metszést végeznek. A két bevágás közötti jelzett területen az elektromos ellenállást tesztelővel határozzák meg. Ha a mutatók túl kicsik, akkor a rés nem itt található..

8. Továbbá, a második bemetszés után, egy méter után, ki kell dolgoznia egy másik bemetszést, és meg kell mérnie a feszültségszintet az új területen. Hasonló eljárást kell végrehajtani, amíg meg nem találja azt a pontot, ahol a vezetékek megszakadtak, és az ellenállás megjelenik a tesztelőn. Ezen a méteren belül a vezetékek megszakadnak.

9. A következő lépés a sérült terület vonalának korlátozását irányozza elő. Továbbá ugyanígy vágásokat kell végezni a vezetékeken, de kisebb távolsággal közöttük. Kezdetnek egy fél méteres intervallum megfelelő. Ez határozza meg, hogy melyik rész mutat ellenállást. A terület meghatározásakor újra el kell végezni az eljárást a már kisebb távolságú bemetszésekkel. A mellékelt esetben elektromos tesztelő segítségével jelentős pontossággal határozható meg a huzalszakadás, akár a milliméteres mérési távolság is. Sok esetben nincs szükség pontos mérésre, mert a sérült terület korábban található.

10. A huzalszakadás meghatározásának szakasza után a javítás megszűnik, és minden nyitott területet vissza kell szigetelni.

Hogyan találjunk szünetet egy rejtett elektromos hálózatban

A rejtett vezetékek megszakítása nehezebb, mint a nyílt rendszer. A hibaelhárítás kétféleképpen történhet:

az akusztikus módszer segítségével;
indukciós keresési módszerrel.

A kábelek sérüléseit az akusztikus opció segítségével teheti meg. Az eljárás befejezéséhez a következő elemekre van szükség:

generátor, amelyet a kábelhez kell csatlakoztatni;
fejhallgató;
dedikált akusztikus érzékelő.

A folyamat a sérült terület meghallgatásával történik a fenti eszközök segítségével. Abban a pontban, ahol törést talál a fejhallgató rejtett vezetékeiben, jellegzetes kattanásokat fog hallani. Ebben az esetben fontos, hogy a generátor a kívánt frekvenciára hangolható legyen..

Az indukciós kábeltörési módszer esetén a generátort a tápkábelhez csatlakoztatják. A rendszerhez való kapcsolódási helyzet eltérő lehet, amit a sérülés típusa is bizonyít. Be van állítva a terhelés szintje, ezt követően speciális érzékelőt és fejhallgatót használnak a hallgatáshoz. A nagy terhelés pillanatában a szakember egy bizonyos jelet fog hallani azon a ponton, ahol a fal vezetékei megszakadtak..

Általános utasítások a vezetékszakadás megtalálására

Van egy bizonyos eljárás a vezetékszakadás megállapítására, függetlenül a sérülés típusától és az alkatrészek keresésétől..

Tehát a keresési folyamat a következőképpen történik:

1. Mielőtt folytatná a sérülés helyének keresését, le kell választani az elektromos áramellátást minden forrásról.

2. Bizonyos esetekben a kábel szigetelését elégetik az ellenállás csökkentése érdekében;

3. Ezután egy tesztelő, egy tranzisztoros vevőkészülék segítségével a nyitott huzalozáshoz, vagy akusztikus módszerrel és indukciós módszerrel ezen eszközök egyikét használják a vezetékszakadás megkeresésére..

4. Egyes elektromos munkáknál lokátorokat használnak. Segítségükkel könnyen és gyorsan meghatározhatja a kábelvezetéket, valamint megtalálhatja az összes vezető vezetéket, amelyek rendelkeznek bizonyos feszültségszinttel vagy sem. Ebben az esetben a legjobb hatás érdekében generátort lehet használni, amelyet az egyes helymeghatározó modellekkel együtt lehet megvásárolni..

A modern világban, különösen az európai országokban, új technológiát kezdtek használni a kábelhálózatok vezetésére. Ez abból a tényből áll, hogy néhány jelzőlámpa vagy jelző van felszerelve a vezetékekbe. A lokátorok segítségével megkeresi a sziklát, ezek az elemek segítenek pontosan meghatározni a probléma helyét. Ez nagyon hatékony és kényelmes az elektromos munkákhoz, bár ilyen rendszert még nem telepítettek hazánkban..

Hogyan lehet észrevenni egy sziklát egy tégla vagy beton falban

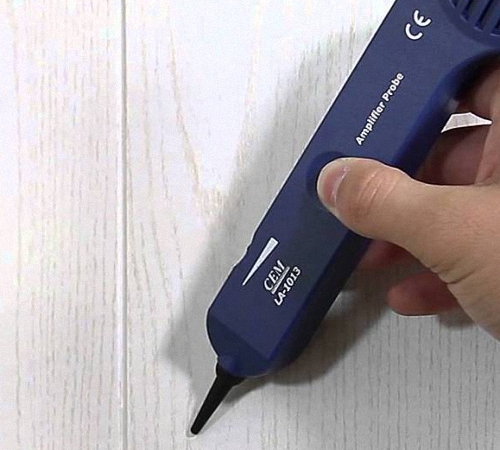

A beton vagy tégla alap sérülési pontjának meghatározásához érdemes érintésmentes jelzőt használni a rejtett vezetékek észlelésére. A munka megkezdése előtt tudnia kell azt a tényt, hogy az ilyen épületekben lévő összes kábelt vízszintesen és függőlegesen kell felszerelni. Ezenkívül az elrendezésben lévő összes fordulat derékszögben történik. Egyrészt ez a legmegfelelőbb módon segít meghatározni a vezetékek és kábelek elrendezését a dobozból a konnektorba..

A kérdésre: hogyan lehet megszakadást találni a falban lévő kábelezésben egy szállított epizódban, indikátort kell használnia. A kábelhálózat mentén a fal mentén mozog, és azon a területen, ahol a törés történt, feltétlenül halljon jellegzetes jelet. Általában a készülék a vezetékek megszakadt pontjain leállítja a hangjelek kibocsátását..

A beton vagy tégla alapok hibáinak észleléséhez más módszerek is használhatók: oszcillációs kisülés, kapacitív módszer, valamint a lépésfeszültség módszer. Ezekben az epizódokban a sérülés helyének meghatározását és kijavítását olyan vállalatok közreműködésével végzik, amelyek elektromos munkákat végeznek és jogosultak ezen eljárások elvégzésére..

A speciális cégek általában nem csak a munkában szerzett tapasztalatokkal rendelkeznek, hanem a szükséges eszközökkel, anyagokkal és berendezésekkel is, amelyek célja minden probléma kiküszöbölése. Azokban a helyzetekben, amikor Ön elektromos munkát végez, emlékezzen a biztonsági óvintézkedésekre, és kövesse az egyértelmű utasításokat. A legfontosabb, hogy többször győződjön meg arról, hogy az egész lakásban vagy házban kikapcsolja az áramot..

Hogyan lehet kijavítani a nyitott áramkört a vezetékekben

A kérdéssel: hogyan találjunk szakadást a vezetékekben, kitaláltuk. Ez egy meglehetősen fontos szakasz, amely körültekintést és pontosságot igényel a munka elvégzésében. A törött vezetékek megszüntetésének folyamata a következő:

1. A munka megkezdése előtt kapcsolja ki a fázisvezetéket.

2. Kalapáccsal távolítsa el az összes vakolatot a felületről, beleértve a sérülés közepének jobb és bal oldalát is. Körülbelül 10-15 centimétert kell felszabadítani.

3. Válassza le a megszakadt vezeték két végét a különböző végekre..

4. Kalapácsfúróval és speciális koronával készítsen lyukat a falba, hogy az elágazó doboz beférjen..

5. Ezt követően a dobozt a nyílásba kell helyezni, és alabástrommal rögzíteni.

6. Óvatosan helyezze a vezetékeket a dobozba.

7. Ha van készlet, a sérült vezetékeket szín szerint kell kombinálni, és elektromos szalaggal kell becsomagolni.

8. Ezt követően az utángyártott vezetékekkel ellátott dobozt fedéllel le kell zárni. A javítási területet most vakolattal lehet bevonni. Olyan helyzetben, amikor a vezetékek speciális csövekben vannak, a törött vezetékeket óvatosan ki kell húzni. Ehelyett új vezetékeket kell behelyezni egy nyitóeszköz segítségével..

Leírtuk a fázisvezeték hibaelhárítási folyamatát. A semleges vezeték javításához minden szakasz ugyanaz marad, kivéve az elsőt. A munka kezdetén le kell választania a semleges vezetéket a buszról, és rögzítenie kell hozzá a fázisvezetéket. Továbbá minden hibaelhárítási lépés ugyanaz marad.

Valójában minden huzaltörési és hibaelhárító eszközzel végzett munka befejeződött, majd bekapcsolhatja a helyiség elektromos áramát.

A huzalszakadás megtalálásának folyamata, valamint annak megszüntetése bizonyos ismereteket igényel. Nyitott kábelezés esetén mindenki képes lesz elvégezni az összes eljárást, és rejtett kábelezéssel járó pillanatokban jobb kapcsolatba lépni a szakemberekkel. Reméljük, hogy ez a cikk segít meghatározni a törési pontokat, valamint kiküszöböli azokat speciális eszközök segítségével..
