Uszoda kialakítás. Medence projekt létrehozása

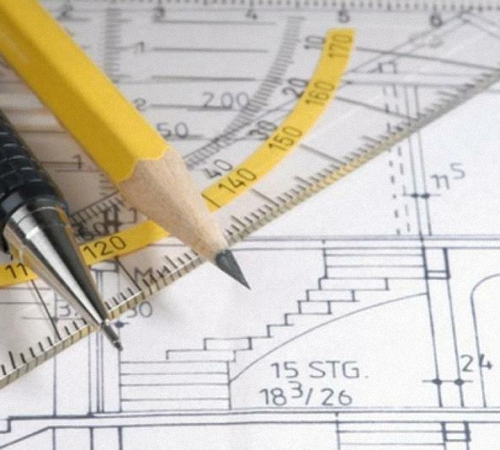

A medence kialakítása az építkezés kezdete. Mint minden más típusú építési munka, a medence is pontos technikai megközelítést igényel. Minden árnyalatot átgondolnak – a tárgy célját, formáját, változatosságát és műszaki felszereltségét. Rajz és kész projekt készül, amelyek szerint további munkákat végeznek. Nem csak rajzok szerepelnek a medence kialakításában, a kész munkákról gyakran fényképeket szolgáltatnak a vállalkozó cégek.

Tartalomjegyzék:

A medence kialakításának típusai

Annak érdekében, hogy jobban megértsük, hogyan néz ki egy tipikus medence kialakítás, meg kell értenie a szerkezetek típusait. A szerkezeteket fajtákra osztják az ilyen tényezők – a szabadban vagy beltéren történő beépítés, a lefolyó típusa, maga a szerkezet típusa, amely összecsukható vagy álló.

1. Medencék, felfújható.

A legegyszerűbb szerkezetek közé tartoznak, amelyek nem igényelnek számításokat. Ha gyermekmedencék tervezését tervezi, akkor ez a lehetőség a legoptimálisabb. Ez a konstrukció megerősített PVC fóliából készült táska, poliészter hálóval megerősítve. A gyöngy szélén felfújható, gázzal töltött szegély található.

2. Összecsukható medencék.

Szintén nem bonyolult szerkezet, a fal több réteg bevonattal ellátott fémlemezből van összeállítva. Az ilyen medence fő bevonó rétege egy PVC csészezacskó. Ezeket a mintákat önállóan vásárolják vagy készítik. A vázas tál felszerelésekor körülbelül 200 mm vastag, lapos homokbázist készítenek hozzá. Ugyanakkor ajánlott sűrű réteget tenni a pohártáska és a homok közé, például linóleum.

A szerkezetet nem kell hideg időszakban tisztítani, egyes medencék fagyállóak és ellenállnak az alacsony hőmérsékletnek. A szezonális szerkezeteket azonban nem csak ősszel kell megtisztítani, hanem minden tavasszal ki kell cserélni a PVC fóliából készült pohártáskát. A fagyálló medencék megerősített szegéllyel és vízszűrővel rendelkeznek. A fagyidőszakra nem szükséges vizet elvezetni belőlük, a szerkezet ellenáll a fagyásnak. Fagyálló szerkezetek – ez egy ideális szabadtéri medence, az ilyen szerkezet kialakítása csak a hely kiválasztását és a felület előkészítését foglalja magában.

3. Helyhez kötött medencék.

Az álló szerkezeteket egyszer és hosszú ideig telepítik. Jelentős alapozó gödröt képviselnek, amelyet habarccsal töltenek meg és befejező anyagokkal egészítenek ki. Az ilyen típusú medencéket bármilyen formában, színben, kivitelben és szűréssel gyártják. A szűrés típusa szerint az álló medencék felosztó és túlfolyó medencékre oszlanak. Az első esetben a víz speciális leeresztő lyukakba kerül, amelyek a medence falain vannak felszerelve, a második esetben a leeresztő lyukak a vízszint alatt találhatók. A túlfolyó medence vízszintje mindig kissé túlmegy a vízen, ennek következtében a feleslege a lefolyónyílásokba áramlik, majd a szűrőrendszer ismét a medencébe esik.

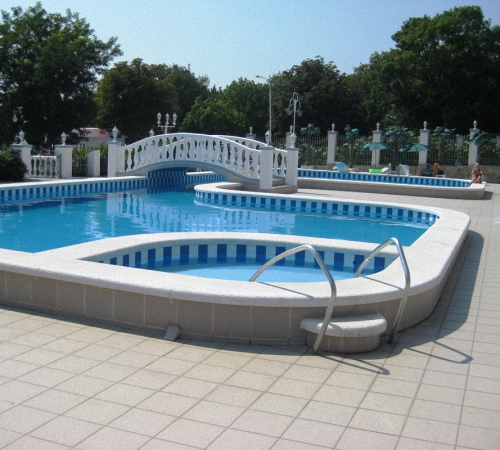

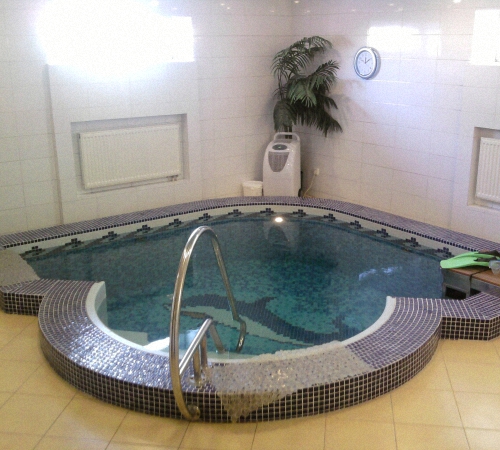

Ezenkívül a helyhez kötött medencéket beltéri és kültéri medencékre osztják. A nyitottakat a szabadban telepítik, és nem biztosítanak tetőt vagy lombkoronát, illetve nem használják őket a hideg évszakban. Az ilyen medence előnye, hogy nincs szükség fűtési és szellőztető rendszer telepítésére. A beltéri medencék kialakítása lehetővé teszi pavilon, szellőztető és fűtési rendszerek létrehozását a tál körül. A helyiség magas páratartalma miatt a medence szellőzésének kialakítása sok árnyalatot tartalmaz, és nem olyan, mint bármely más helyiség szellőzőrendszere..

Ami a munka fő részét illeti – a medence tál, betonhabarcsból készül, amelyet az alapozó gödörbe öntenek, majd az oldatot megerősítik és díszítik. Szintén eladó az üvegszálból vagy bármilyen alakú polipropilénből készült kész tál. Az ilyen anyagból készült edények légmentesek, hosszú élettartamúak, valójában ez egy kész medence, amelyet csak a gödörbe kell felszerelni, és minden kommunikációt hozzá kell juttatni.

Milyen az uszodák kialakítása?

az építészeti szakasz a megrendelő kívánságainak megfelelően történik. Létrejön a projekt vázlata, ahol betartják az uszodák tervezésére vonatkozó összes jogi normát és SNiP -t. Figyelembe veszik a szerkezet méretét és alakját, a szervizberendezés felszerelési helyét, a szűrőrendszert, a műszaki szerkezetek méreteit és azok helyét, a burkolat általános kialakítását és anyagát;
statisztikai számítások – a fürdő kialakításának kiválasztása, az anyag és a telepítés alapja;

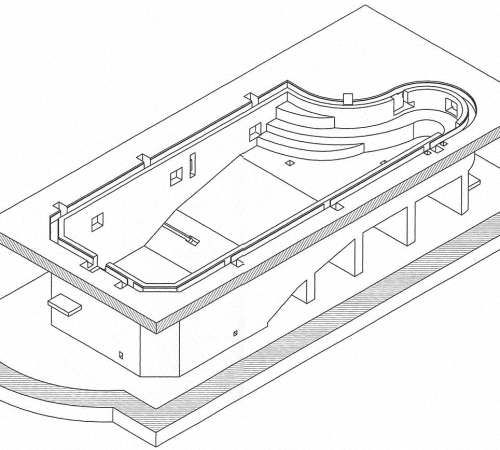

fürdőalkatrészek tervezése – teherhordó alkatrészek, fenék és falak tervezése, bevonat kiválasztása a védelemhez, vízszigeteléshez és befejezéshez. A szerkezet használata során a tál állandó víznyomás alatt áll, így a medence tál kialakításában elkövetett bármely hiba repedésekhez, deformációhoz és az élettartam lerövidítéséhez vezet;
kommunikációs projekt – ez a szakasz a végleges. Ez magában foglalja a vízellátás, a csatornázás, a szűrés, az áramellátás, a fűtés és a szellőztető rendszer kialakítását. Minden tervezési munka eredménye egy dokumentumcsomag, amely minden rajzot, számítást, specifikációt és magyarázó megjegyzést tartalmaz.

A medence kialakításának áttekintése

A projekt a következő dokumentumokat tartalmazza:

az építőelemek teljes leírása, magyarázatok és megjegyzések;
a berendezések műszaki leírása és számításaik;
rajzok;
a műszaki jellemzők és előírások rövid áttekintése;
munkaköltségvetés.

Bármely projekt magában foglalja a szerkezet telepítésének helyének tanulmányozását. A helyszín kiválasztásakor számos kritériumnak kell vezérelnie, mint például – a terület lezárása a széltől és a naptól, a szükséges kommunikációhoz való hozzáférés, a tál kényelmes megközelítésének lehetősége. A medence tervezési szabványai elkülönítik a tömeges, félig tömeges és magánszerkezeteket, mivel az egyes szerkezetek telepítési és karbantartási szabályai eltérőek, és a képlet alapján számítják ki. A telepítés minden elemét jól össze kell kombinálni egymással, és meg kell felelni sajátosságuknak és funkcióiknak, amelyeket az alábbi tényezők befolyásolnak:

medenceterhelés – az általánosan elfogadott norma szerint 2 m2 folyékony felület van fürdőzőnként, a várható látogatószám alapján számítják ki optimális méretét;

a mélység kiszámításához meghatározzák annak funkcionális célját, ha ez egy felnőttek számára úszásra alkalmas szerkezet, akkor maximális mélységének 100-140 cm-nek kell lennie. Többcélú szerkezet esetén a 100-220 cm mélység optimális. egy ugródeszkát kell a szerkezethez rögzíteni, akkor a sűrűség mélysége legalább háromszorosa legyen az ugródeszkától a vízfelületnek;

a falakat élénk színekkel festették, csúszásmentesnek és függőlegesnek kell lenniük, ha bizonyos helyeken a medence mélysége meghaladja a 140 cm-t, akkor ezeken a helyeken 2,5-6% -os lejtés jön létre;
a medence környékének nem szabad csúszósnak, vízáteresztőnek lennie, a tócsák kialakulásának elkerülése érdekében úgy tervezték, hogy a medencétől lejtő legyen és kellő szélességű, nehogy a szennyezett víz lefolyjon a tálba;

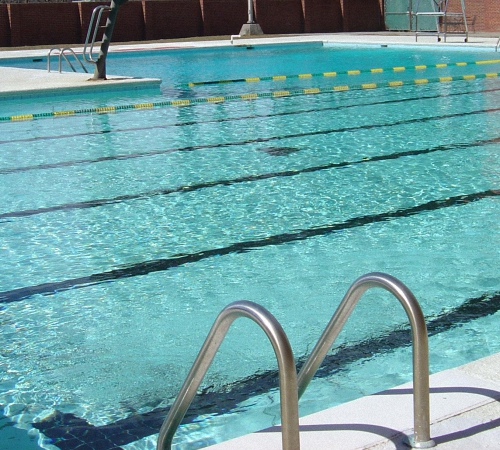

szükség van létrák biztosítására, amelyek rozsdamentes acélból készülnek, és minden sarokban a falakra vannak rögzítve, legalább 0,5 m távolságra a sarktól, a létrák közötti távolság legalább 15 m;
a zuhanyzós kabinok a projekt opcionális részét képezik, és tetszés szerint vannak felszerelve;
ha a medence nyilvános használatra készült, ajánlatos lábfürdőket felszerelni, fertőtlenítő folyadékot öntünk beléjük legalább 0,1 m réteggel, maga a fürdőnek el kell érnie a 2,0 m mélységet, a folyadékot állandó állapotban kell tartani keringés;

ha lábfürdőt telepítenek, az öltözőket úgy kell felszerelni, hogy ne legyen közvetlen kijáratuk a medencetálba;
a tál kerülete körüli területnek ötször nagyobbnak kell lennie, mint a tál területe, a medencevíz és a függőleges felületek közötti távolság legalább 3-4 m, ha a búvárdeszka legalább 4-5 m ;
feltétlenül gondoskodni kell a csatornákról a medencét körülvevő sávban, ez szükséges a mosáshoz;
ha a medence alja mentén más szint van, akkor elválasztóvonalak választják el őket egymástól, az utak legalább 2 m szélesek, az oldalvonalaknak 0,5 m -re kell lenniük a széltől;
ha a medence toronnyal van felszerelve, akkor a torony és a medence oldalfala közötti minimális távolság 0,5 m, a torony ugrópontja és a tál széle közötti távolság 1,25 m.

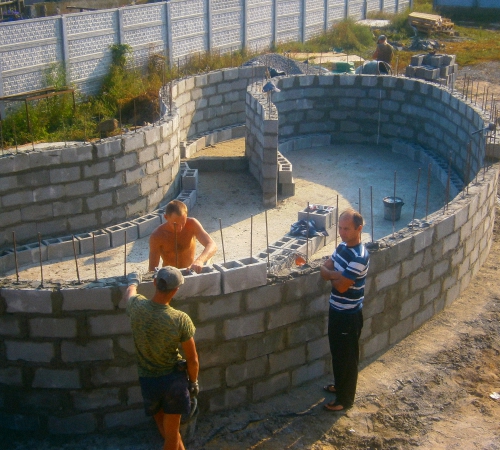

A telepítési munkák néhány jellemzője

A medence építésének helyének meghatározása után meg kell vizsgálni a talajt, majd az építési munkát a típusa alapján kell elvégezni:

agyagos talaj – a gödör nagyobb méretű, mint a tervezett tál, a felesleges helyet kő vagy homok tölti ki, ami vízelvezető réteget hoz létre és elnyeli az agyag hatását;
homok és instabil talaj – a munkát a lehető leggyorsabban végzik el, a talajt esztrichvel erősítik meg a süllyedés elkerülése érdekében;
magas szintű talajvíz a talajban – amikor a víz felemelkedik, nyomást gyakorol a szerkezet alsó részére, annak érdekében, hogy elkerülje a tál sérülését, külső lefolyót kell felszerelni, amelyet a fő vízelvezető rendszerrel kombinálnak . A hidrosztatikus szelep úgy van felszerelve, hogy akadályozza a talajvizet a tál alján;
sziklák – a legjobb felület a medence telepítéséhez;
hegyi lejtők – a felszíni vagy tapadási rétegeket eltávolítják, hogy elkerüljék a fürdő csúszását, a gödröt betonnal kiegyenlítik;
palás kőzetek – egy nagy gödröt betonnal egyengetnek, mint a homokos talajban, az ilyen típusú talajok medencéire vonatkozó szabályok előírják az oldat keverését: 1 rész cement és 4 rész homok.

Építőanyagok úszómedencékhez

1. Anyag fürdő készítéséhez. Az uszodák építéséhez használt számos építőanyag közül három fő van:

beton és kemény anyagok;
félkész szerkezetek;
polisztirol szerkezetek.

2. A burkolat anyaga határozza meg a szerkezet megjelenését, és széles választékban kínálják. Legnépszerűbb anyagok:

porcelán vagy kerámia csempe;
üveg mozaik;
műanyag;
lakk- és festékbevonatok.

A medence széléhez az anyagokat és a keretezési lehetőségeket is ízlés, fantázia és a szerkezet funkcionális célja alapján választják ki..

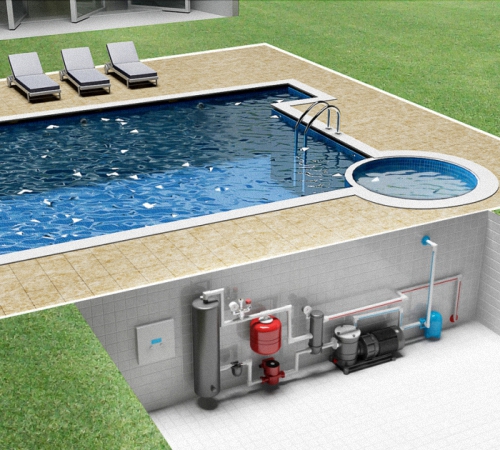

Úszómedence mérnöki rendszerek

A folyadék keringtetésére és szűrésére szolgáló mechanizmusok ugyanúgy vannak felszerelve, mint a vegyi kezelés mechanizmusai. A keringési rendszer a következőképpen működik: a vizet egy szivattyú szívja ki a tálból, és szűrés után visszamegy a tálba. A szivattyúberendezés teljesítményjelzőjét annak működési idejétől függően választják ki. A mechanizmust a medence típusának megfelelően választják ki, a kipufogó- és szívórendszerek a felszíni vonal mentén vagy a medence alján találhatók különböző oldalakon. A keringési idő az építés típusától függ:

gyermek nyilvános – 1,5 óra;
fél tömeg – 6 óra;
tömeg – 4 óra;
privát – 8 óra.

Azaz, ha 10 m3 térfogatú gyermekmedence keringési rendszerre van szüksége, és a víz 1,5 óránként teljes cikluson megy keresztül, akkor a rendszernek 10 000 l / 1,5 h = 6600 l / h kapacitással kell rendelkeznie. Ezenkívül fontos tudni a szűrési sebességet, az alábbi értékek optimálisak:

ivóvíz – 15 m3 / h / m2;
tömeg önkormányzati szerkezetek – 20 m3 / h / m2;
víziparkok – 30 m3 / h / m2;
tömegszerkezetek – 40 m3 / h / m2;
magánépítmények – 50 m3 / h / m2.

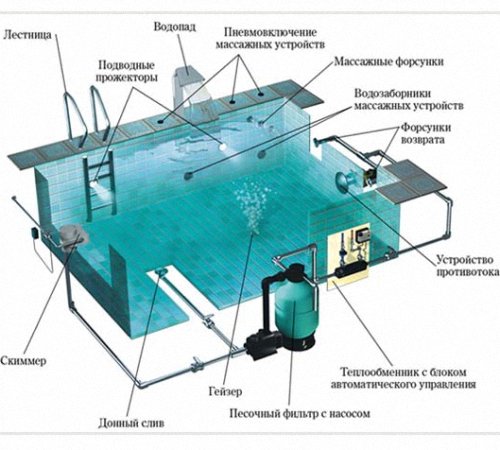

50 m3 / h / m2 túllépése nem ajánlott. A következő mutató a tisztítórendszerek, amelyek szerkezete a következőket tartalmazza:

lefolyócsatornák vagy skimerek, amelyek vízgyűjtő funkciót látnak el;
homokos szűrő választó csatornákkal, amely a víztisztítás funkcióját látja el;

keringető szivattyú;
fő lefolyó – a víz összegyűjtésére a legalacsonyabb ponton;
kerítés lyuk;
visszatérő nyitás;
tisztító rugalmas tömlővel;

kefe segítségül a tisztítás során;
szeleppel ellátott csővezeték;
szivattyú vegyipari termékek mérésére.

A víz a vízvezetékben és a szerelésben nyomásveszteséghez vezet, amelyet a szivattyú kompenzál, és a szűrőt is vissza kell öblíteni. Ami a szűrőket illeti, sok fajta létezik, de a legnépszerűbbek a homokos.
