Automatisering af skydelåger. Montering af et elektrisk kredsløb med egne hænder

Skydeporte er ret populære i brug. Imidlertid er deres omkostninger ret høje, så det er meget billigere at bygge porten selv. Der er flere ordninger til at organisere et automatisk drev. Vi lærer mere om, hvordan man laver automatiske skydelåger i hånden..

Indholdsfortegnelse:

Gør-det-selv skydeportautomatik-funktioner og egenskaber

Ved hjælp af et mekaniseret elektronisk drev er det muligt at sikre åbning af en massiv port ved at trykke på en knap. For at samle det skal du bruge materialer ved hånden, og installationsarbejdet vil maksimalt tage en dag. Hoveddelen til et automatisk drev er en asynkron motor. Overvej to muligheder for signalering – kæde og rulle.

Inden fremstillingen af ​​drevet er det nødvendigt at vælge en passende motor. Hvis der er en trefasemåler på stedet, anbefaler vi at blive på trefaset version af motoren, hvis viklinger har en stjerneforbindelse. Således er det muligt at slippe af med et stort antal problemer under opstart, og motoreffekten vil blive brugt med maksimal effektivitet..

Hvis der ikke er en trefasemåler, skal du bruge en enfaset kondensatormotor. Bemærk, at sådanne enheder har lav ydeevne, især under opstart. Den optimale drivkraft er mellem 1 og 2,5 kW. Denne værdi bestemmes af webens samlede vægt. Motorhastigheden skal være mindst 500-1000 omdr./min. Lavt moment eliminerer overfladespænding på drivakslen.

Drivhjulet bør ikke foretage mere end hundrede omdrejninger i minuttet. Denne værdi er outputmomentet til gearkassen. Indgangsmomentværdien skal være den samme som motorhastigheden. Dette gør-det-selv-glideportautomatiseringsledningsdiagram indebærer brug af en-trins gearkasser.

Hvis disse dele ikke kunne findes, er det muligt at erstatte dem med billigere muligheder. Det kinematiske diagram skal dog være sikkert forbundet. Hovedkomponenten i denne mekanisme vil være en motor fra en gammel vaskemaskine. Når du tilslutter denne motor, skal du definere enderne på hver vikling. Til disse formål bruges et multimeter, der måler modstandskraften, starttypeviklingen af ​​denne motor vil variere i en stor værdi.

Til tilslutning af gearakslen til motoren bruges en stiv eller halvstiv kobling. Den første mulighed er i form af et ærme, hvor der er huller i forskellige størrelser samt nøgler. Den anden version af koblingen består af to flanger, til hvilke gummitapper bruges.

Remtrækket hjælper med at udskifte gearkassen. For at bestemme gearforholdet korrekt er størrelsen på den store remskive, der er installeret på drivhjulet, opdelt i størrelsen på den mindre, der er placeret på motorens aksel..

Denne mulighed kendetegnes ved kompleksiteten af ​​samlingen af ​​stativelementer såvel som i forbindelsen mellem delene af det kinematiske diagram. Der opstår ganske mange problemer med tilslutningen af ​​remspændingsmekanismer. Til dette tilføjes en bilremstrammer til mekanismen..

Derudover er der ved hjælp af et remdrev særlig opmærksomhed på mekanismen med en uafhængig aksel, hvorpå to lejer er placeret. Der lægges særlig vægt på at centrere akslen, da den har to transmissioner.

Hjemmelavet automatisering til skydedøre med egne hænder

Vi foreslår, at du gør dig bekendt med muligheden for at fremstille den enkleste metode til automatisering af skydelåger. Denne transmission kaldes rack eller kæde. Et cykel- eller motorcykelhjul er fastgjort til gearakslen. Dernæst skal du tage en særlig kæde på, hvis diameter på ledene svarer til typen af ​​tandhjul. Det skal fastgøres vandret langs hele dørbladet. Ved at dreje tandhjulet i en eller anden retning transmitteres kædens rotation, hvilket åbner porten.

Vær særlig opmærksom på at fastgøre motoren på gearmekanismen. I første omgang er det nødvendigt at oprette en ramme, hvorpå motoren med transmissionsmekanismen vil være placeret. Til disse formål anbefaler vi at bruge 5 cm vinkelstål. Fastgør rammen fast til betonbunden. Varigheden af ​​hele mekanismens drift afhænger af dette. I processen med at vælge en gearkasse med en motor styres først og fremmest af højden på den aksiale rotation. Hvis der er forskellige værdier mellem disse to mekanismer, er det nødvendigt at bygge en to-niveau base under udstyret..

Bolte med specielle møtrikker bruges til at fastgøre gearkassen og motoren. På samme tid bør støtten under dem skelnes af jalousi og stivhed. Under basen skal du bygge aflange huller for korrekt at justere motorens position.

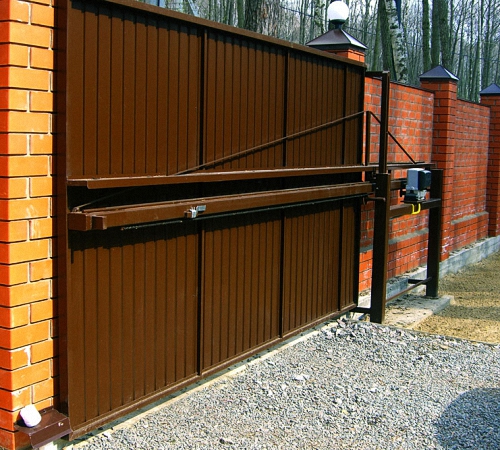

I det næste trin installeres kæden på porten. Oftest er det fastgjort på en skinnetype. Dette er dog en stor fejl, da den mekaniske transmission konstant bliver snavset og hurtigt går i stykker. En ekstra bjælke af drevtype er monteret direkte på lærredet. Samtidig er kædeinstallationens installationshøjde 50-80 cm fra jorden.

En kæde med en gearstang er installeret på den nederste del af bjælken; et gummi eller plasthus bruges til at beskytte den mod fremmede faktorer og fugt. Elektrisk svejsning bruges til at fastgøre kædens endepartier med porten. Bemærk, at alle forbindelser skal være af høj kvalitet, derfor er det bedre at overlade denne proces til en professionel i mangel af erfaring med en svejsemaskine.

Kædetransmissionen er kendetegnet ved et stort antal vanskeligheder, der opstår under driften. Først og fremmest strækkes kæden under påvirkning af den tunge port. For at fjerne dette fænomen er det nok at installere en hårnål på det sidste led i kæden, hvori øjnene er placeret. Med denne strammer trækkes målet gradvist op. En anden mulighed er at montere en speciel rulle med en stiv fjeder på kæden. Det er hende, der trækker i kæden under drift og forhindrer dens strækning..

Et andet ubehageligt fænomen er kæden, der glider af tandhjulet. I dette tilfælde er det bedre at udskifte kæden med et tandstativ; til disse formål skal du kontakte en professionel låsesmed.

Der er flere former for automatisering til gør-det-selv-skydelåger, som adskiller sig i tilstedeværelsen af ​​trykruller i drivsystemet. Det tager mere tid og kræfter at lave sådanne mekanismer. Fordelen ved en sådan ordning er dens modstandsdygtighed over for snavs, modstandsdygtighed over for fugt, sne og is..

Denne mekanisme indebærer installation af en rulle på skinnenes ydervæg. Rullen har et beskyttende låg i gummi. Dækket skal have en lige slidbaneprofil for at sikre pålideligt greb. Fjederkomprimering bruges til ekstra kraft. Fjederen er monteret på en skubben og er forbundet med en møtrikmekanisme. Til fastgørelse af de aksiale aksler bruges en P-formet holder.

For at kompensere for disse kræfter monteres to modvalsede ruller på bagsiden af ​​styreelementet, fastgjort i en stationær position.

For at få egnede hjul skal du kontakte industrivognindustrien. Prøv at vælge hjul, der har en stålbund og forseglede lejer. Den maksimale belastning på en sådan rulle bør være 350-600 kg i forhold til vægten af ​​din port. Vær også særlig opmærksom på fjedrene, der er monteret på skubbestangen. De skal have en høj klemkraft. Fjederens bæreevne må dog ikke overstige bæreevnen..

Vær særlig opmærksom på motorens forbindelse til rullemekanismen. Til disse formål bruges der en kileremstransmission. En stålbase bruges til at fastgøre den drevne remskive samt hjul med tre studs. Udnyt også et par åbne gear. Når du vælger et sted til fastgørelse af rullen, anbefaler vi at blive på gearakslen eller direkte på motoren. Således vil overfladen af ​​spændemekanismen ikke interagere med den aksiale rulleaksel, men med bunden af ​​gearkassens husdel. Bemærk venligst, at det radiale tryk på lejet ikke må overstige fjedermekanismernes klemkraft.

Gør-det-selv installation af automatisering på skydelåger

Bemærk, at før installationen af ​​automatiseringen skal du kontrollere enkle skydelåger med egne hænder uden automatisering for fejl i processen med at åbne dem. Inden installationen påbegyndes, skal du bekymre dig om nivellering af porten strengt i henhold til niveauet og om deres korrekte installation..

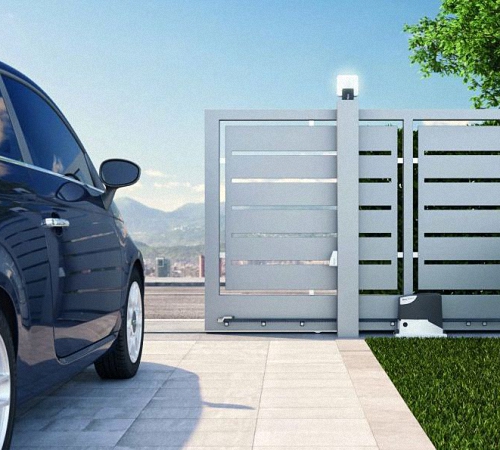

I processen med standardudstyr til automatisk portåbning er der oftest:

• elektrisk drev;
• stativet, som tænderne er placeret på;
• nogle modeller er udstyret med en fjernbetjening;
• sikkerhedselementer;
• lamper – signaltype.

Derudover skal du under arbejdet lagre en svejsemaskine, en boremaskine og et sæt bor til den, drev, som lampen og sikkerhedselementer er forbundet med.

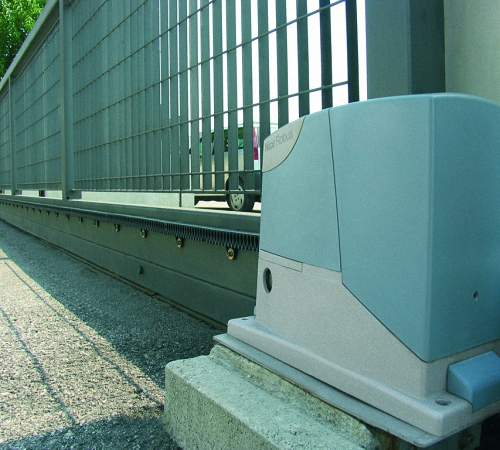

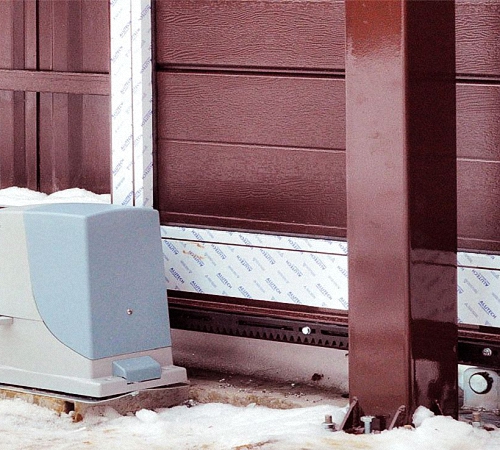

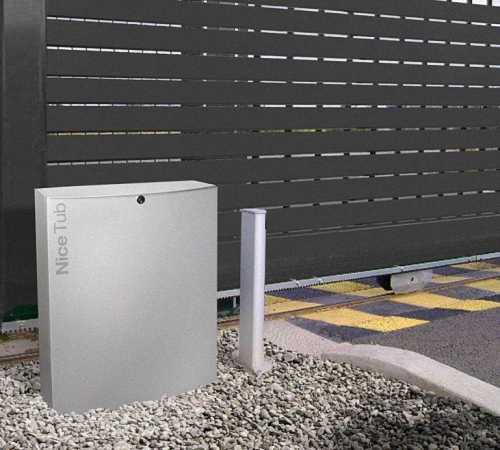

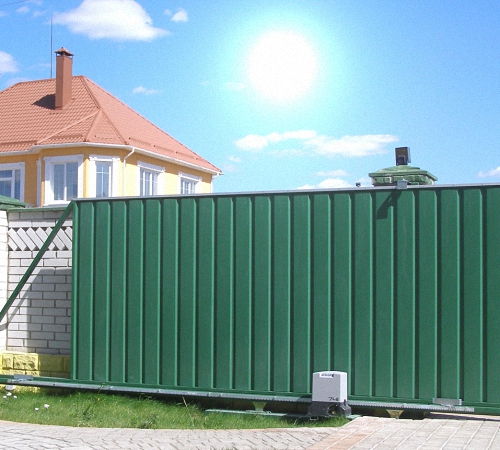

Beslut først om installationsstedet for det elektriske drev på porten. Derefter skal du installere drevet og konfigurere de automatiske elementer. Installer stativet med tænder på overfladen af ​​drevet, fastlæg drevets monteringssted, så stativet er i midten af ​​gearet.

Derefter fikseres aktuatoren på det tidligere bestemte sted. Til disse formål bruges en svejsemaskine. Hvis det er nødvendigt at montere drevet lidt over et bestemt sted, er det monteret på overfladen af ​​et tidligere svejset profilrør. Efter montering af kanalen installeres et drev på det, fastgjort med bolte.

Det næste trin er at installere stativet med tænder. Først og fremmest skal du åbne lågen, centrere skinnen, som gearet er placeret på. For at fastgøre endestopkontakterne skal skinnen installeres.

Skinnen svejses til rørets overflade, derefter trækkes den over lærredet. Efter montering af skinnen kontrolleres dens funktionalitet. Alle elementer, som automatiseringen er fastgjort på, svejses igen. Der er et mellemrum på en millimeter mellem drevet og gearets overflade.

Endvidere er endestopkontakter installeret. Bolte bruges til at fastgøre dem på skinnens overflade. Der er to typer kontakter – magnetiske og mekaniske. Den første mulighed er mere effektiv, da disse kontakter fungerer selv under ugunstige vejrforhold. Magneten er installeret på et stativ med tænder, der passerer en bestemt sektion på porten, begynder at virke, mens kontakterne er opdelt i to typer: positiv og negativ. Disse systemelementer er indstillet i en afstand på mindst 100 cm fra porten. En konventionel fjeder bruges til betjening af mekaniske kontakter..

Det elektriske drev skal tilsluttes i henhold til producentens anvisninger. En fjernbetjening bruges til yderligere indstillinger. Derudover er der yderligere installeret fotoceller, der fanger lyssignaler. Fotoceller skal fastgøres modsat hinanden. De kan installeres på tidligere udstyrede stænger. For at forbinde ledningerne skal du lave et hul i røret og føre dem fra strømforsyningen.

Dernæst skal du installere en signaltype lampe, den sender information om objekter i nærheden. Dette element er valgfrit, men det øger webstedets sikkerhedsniveau betydeligt..

Til automatisering til skydelåger med egne hænder bestemmes prisen individuelt i forhold til hoveddrevets effekt. Denne faktor bestemmes af portens størrelse og dens samlede vægt. Gør-det-selv skydelåger uden automatisering er ret vanskelige at bruge, da hver gang du skal bruge fysisk anstrengelse for at åbne dem.
