Gør-det-selv svingporte

Svingporte er den mest almindelige og ældste type port, der bruges i arrangementet af små sommerhuse og rummelige private områder. Forbrugerne værdsætter først og fremmest sådanne porte for nem installation og driftssikkerhed..

Overvej hvordan du uafhængigt laver svingporte, hvilket materiale der er bedre at bruge til dette, og hvordan du kan automatisere åbningen af ​​portbladene.

Beskrivelse og typer af svingporte

Princippet om svingporte har været uændret i mange år. Til fremstilling af porte bruges ikke kun traditionelle materialer (træ- og metalplader), men også mere moderne – bølgepap og polycarbonat.

Bladåbningsmekanismen er forbedret, og i dag er mange porte udstyret med et højteknologisk automatiseret kompleks, som gør betjeningen mere praktisk og praktisk..

Fordelene ved svingporte omfatter:

  • enkelhed i design;
  • lang levetid;

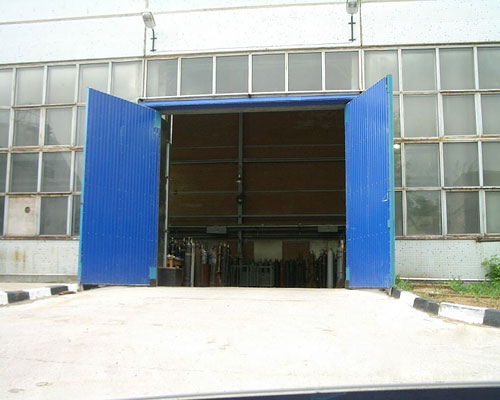

  • alsidighed – svingporte er installeret på industrielle virksomheders område, kontorbygninger, private parceller, i hangarer, garager og lagre med enhver form for åbning;
  • flappernes bredde kan nå 15 meter, hvilket gør det muligt at dække store åbninger i hangarer og industrielle faciliteter;
  • lave omkostninger ved fremstilling og installation – arbejde med installation af svingporte kan udføres uafhængigt uden at ty til hjælp fra specialister;
  • svingporte kræver praktisk talt ingen yderligere vedligeholdelse under drift.

Klassiske svingporte består af to blade, der er fastgjort til søjlerne. Bladene bevæger sig i en eller to retninger og åbner porten indad eller udad.

Den eneste ulempe ved at bruge svingporte er behovet for et stort rum til åbning af bladene. Området omkring porten skal konstant rengøres for sne og sten.

Portblade støder ikke tæt sammen til hinanden, derfor på grund af lav varmeisolering bruges svingporte ikke i opvarmede rum

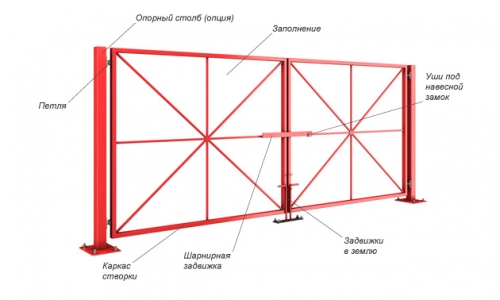

De vigtigste strukturelle elementer i svingporte: blade og installeret udfyldning, støttepæle, hængsler, bolte og stop.

Efter enhedstype er svingporte:

Efter registreringstype:

Efter fremstillingsmateriale:

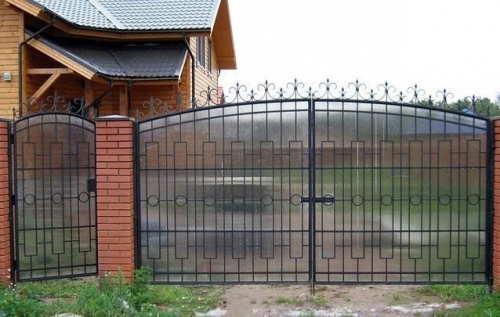

Svingporte: foto

Inden du begynder at lave svingporte med dine egne hænder, skal du vælge det rigtige materiale til fyldning af dørene.

Valg af materiale til svingporte

Valg af materiale afhænger af portens formål, arkitektonisk retning og design af svingporte..

Princippet om at skabe svingporte af træ eller metal er praktisk talt det samme. Det færdige produkts egenskaber og nogle teknologiske egenskaber ved forarbejdning af træ- og metalplader afhænger af materialeskiftet..

Her er nogle anbefalinger til valg af materiale til “kabinet” af svingporte:

Lad os overveje detaljeret, hvordan man laver svingporte fra et profileret ark.

Gør-det-selv svingporte: en trinvis fremstillingsproces

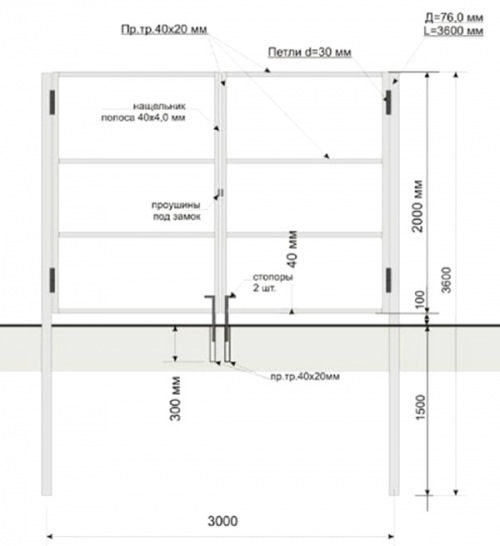

Hængslet porttegning

På tegningen er det nødvendigt at angive svingportens dimensioner og placeringen af ​​de vigtigste strukturelle elementer. Når man planlægger portvingernes længde, er det nødvendigt at tage højde for kørebanens bredde og den køretøjstype, som porten er monteret under..

Det optimale er porte med en højde på cirka 2 meter og en længde på hvert blad på 2 meter

Portblade kan have en eller to vandrette tværbjælker – afstivere, der forstærker strukturen.

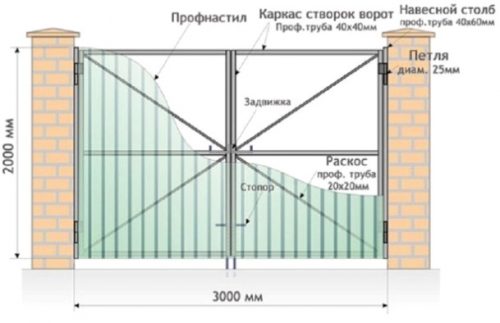

To diagonale og en tværbjælke kan bruges som forstærkning. Dette arrangement giver styrke til strukturen og opretholder dørens geometri.

Værktøjer og materialer

For at lave svingporte af bølgepap skal du bruge følgende materialer:

  • 2 rør med et tværsnit på 100 * 100 mm til understøtning af søjler, rørets vægtykkelse er mindst 4 cm; søjlernes højde = portens vingers højde + hulens dybde til støttestolperne (1200-1500 mm – afhængigt af strukturens sværhedsgrad og jordtypen);
  • ramme rør; strukturens stabilitet og styrke vil blive givet af et rør med en sektion på 40 * 20 * 1,5 / 2 mm eller 60 * 40 * 1,5 / 2 mm;

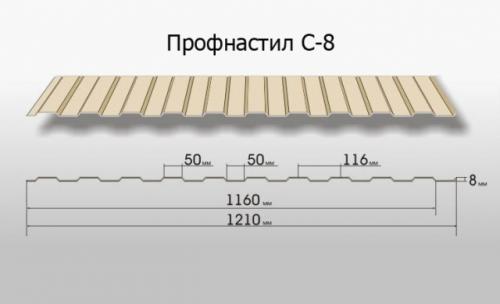

  • profileret plade til beklædning C8 (væg med afstivningsribber højde – 8 mm) eller C10 (“bølge” højde – 10 mm, pladetykkelse – 0,4-0,8 mm); bølgepap til porten skal være galvaniseret og have en særlig polymerbelægning, der øger produktets modstandsdygtighed over for mekaniske skader; du kan bestille “skæring” af bølgepapet efter størrelse eller selv skære materialet;
  • metalhjørne (bredde – 20 mm);
  • selvskærende skruer eller stålnitter til fastgørelse af bølgepap til rammen;
  • primer til metalprodukter;
  • stelmaling – det er tilrådeligt at vælge korrosionsbeskyttende forbindelser;
  • cement-sandblanding til “fyldning” af støttestolperne;
  • sæt automatisering – hvis der er planlagt automatisk portkontrol.

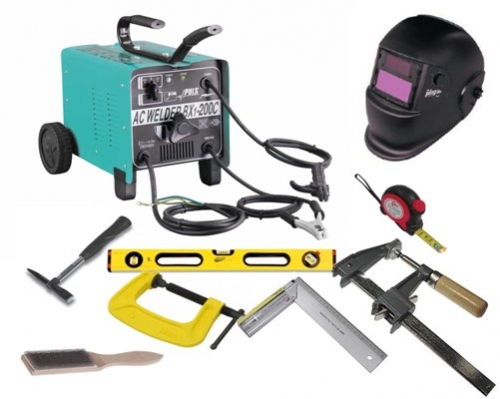

Påkrævede værktøjer:

  • kværn med slibeskiver og skæreskiver;
  • saks til metal til skæring af profilerede plader;
  • en pensel, rulle eller kompressor til maling af strukturelle elementer (hvis der vælges et galvaniseret dekorativt bølgepap med en polymerbelægning, er det ikke nødvendigt at male dørbladet);
  • svejsemaskine; svejseelektroder;
  • boremaskine med tilbehør;
  • skruetrækker;
  • måleinstrumenter: bygningsniveau, goniometer, målebånd;
  • bajonet skovl;
  • byggemixer til blanding af betonmørtel;
  • blød klud.

Installation af støttesøjler

Installation af svingporte begynder med installationen af ​​understøtningssøjler. I dette tilfælde vil metalrør blive brugt som søjler. Alternativt kan en træbjælke, beton eller murstenspost tjene som en støtte..

Et rør eller en kanal skal lægges i midten af ​​en muret søjle, indlejret fra et stålhjørne eller forstærkning til fastgørelse af stativer med hængsler.

En metalstolpe er betonet til en dybde på mindst 1 meter (frysedybde af jorden), under en mursten – et forstærket fundament lægges til en dybde på 1 meter

Proceduren for installation af støttesøjler fra rør:

Mens betonen er “beslaglagt”, kan du begynde at lave dørbladet – karmen og dens beklædning.

Ramme til svingporte

Det er nødvendigt at forberede stedet, hvor rammen til svingporte vil blive lavet. Platformens minimumsstørrelse er størrelsen på et skærm plus 50 cm på hver side. Det er ønskeligt, at arbejdspladsen er placeret i nærheden af ​​de installerede støttesøjler.

Rækkefølgen for fremstilling af en ramme til en port:

Omramning af rammen med bølgepap

Syning af dørbladet med bølgepap skal udføres i overensstemmelse med følgende regler:

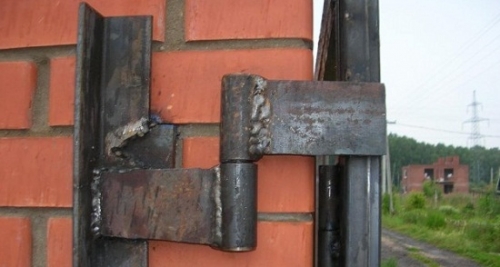

Når porten er færdig, kan de færdige portblade hænges på hængslerne på støttestolperne..

Porten i denne form kan allerede bruges, men det er muligt at forbedre dem og installere et automatisk system til åbning af bladene.

Udvælgelseskriterier for swing gate automation

Designingeniører har moderniseret styringen af ​​indgangs- og garagepingeporte ved at udvikle lineære og håndtag elektriske drev.

Lineært drev er den mest almindelige type swing gate -automatisering (ca. 95%). Aktuatoren arbejder efter princippet om at forkorte og forlænge stammen.

Lineære aktuatorer har vundet popularitet på grund af deres fordele:

  • enkel konstruktion;
  • arbejdets pålidelighed
  • overkommelig pris.

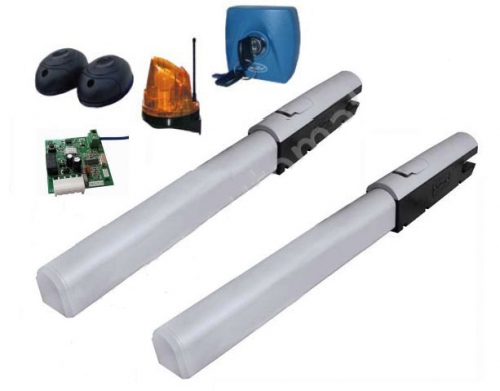

Det lineære automatiske systemkit indeholder:

  • lineære elektriske drev – 2 stk.
  • Kontrolblok;
  • signal lampe;
  • elektromagnetisk lås;
  • antenne.

Princippet om betjening af et håndtag, som et menneske – håndtaget består af to dele forbundet med et bevægeligt hængsel.

Leveraktuatorer er ringere end lineære aktuatorer med hensyn til pålidelighed og effekt, selvom de er dyrere. Den største ulempe ved håndtagskontrollen er utilstrækkelig selvlåsende – porten kan åbnes under påvirkning af stærk vind.

Overvej de parametre, der skal tages i betragtning, når du vælger et elektrisk drev til automatiske svingporte:

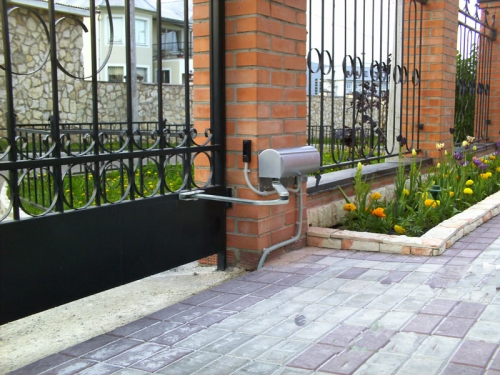

Selvinstallation af portautomatisering

Det er bedre at lave lejesøjler til installation af automatisering fra beton eller mursten. Det omtrentlige arrangement af elementerne i det automatiske system er vist i diagrammet.

Lad os analysere installationen af ​​den lineære drevsautomation trin for trin:

Svingporte kan laves uafhængigt, undgå unødvendige omkostninger, og installationen af ​​moderne automatisering, tilpasset de barske klimatiske forhold, vil gøre deres betjening mere praktisk og praktisk..
