Nedsænkbart pumpestyringskredsløb

Tilgængeligheden af ​​rindende og drikkevand er den vigtigste komponent i behageligt ophold og rekreation uden for byen. I en situation, hvor central vandforsyning ikke er tilgængelig, er den eneste korrekte løsning at bore en brønd eller en brønd og derefter installere en automatisk nedsænkelig pumpe. Enhedens uafbrudte drift afhænger af styresystemet, der samles i henhold til forskellige ordninger..

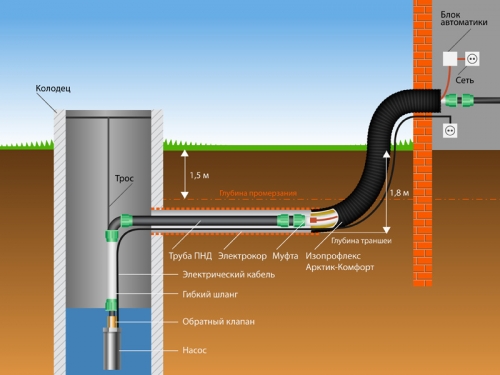

Nedsænkelig pumpestyring – gennemførligheden af ​​automatisering

For at udstyre et fuldt funktionelt vandforsyningssystem i et landsted er det nødvendigt at automatisere processen med påfyldning af forbrugsvarer. Pumpestyring skal være driftssikker og enkel i design.

Automatisering af pumpeenheden muliggør uafbrudt og pålidelig vandforsyning, reducerer drifts- og arbejdsomkostninger og reducerer mængden af ​​kontroltanke.

For at organisere den automatiske drift af pumpen bruges der ud over standardudstyr til almindelige formål (magnetiske startere, kontaktorer, mellemliggende relæer og kontakter) også specielle overvågnings- / styreenheder. Disse elementer omfatter:

  • jet relæer;
  • niveau og påfyldningsstyringsrelæ;
  • switches til elektrodeniveau;
  • kapacitive sensorer;
  • forskellige trykmålere;
  • flydekontakt osv.

Nedsænkelige pumpestyringsmuligheder

Der er tre typer enheder til styring af en nedsænket pumpe:

  • styreenhed i form af en fjernbetjening;
  • pressekontrol;
  • automatisk styring med en mekanisme til opretholdelse af et konstant vandtryk i systemet.

Den første mulighed er den enkleste styreenhed, der er i stand til at beskytte pumpen mod spændingsstød og mulige kortslutninger. Automatisk drift opnås ved at tilslutte styreenheden til en niveaukontakt eller trykafbryder. Nogle gange er betjeningspanelet forbundet med en flydekontakt. For en sådan automatiseringsenhed overstiger prisen ikke 4000-5000 rubler. Det er imidlertid ikke hensigtsmæssigt at anvende en sådan styring uden beskyttelse af pumpen mod tørløb og en trykafbryder..

Der er blokke med indbyggede systemer, f.eks. “Aquarius 4000”, der koster 4000-10000 r. En væsentlig fordel ved udstyret er den lette installation. Installation kan udføres uafhængigt uden involvering af specialister..

Den anden mulighed – “presscontrol” er udstyret med indbyggede systemer med passiv beskyttelse mod tørløb og automatiseret pumpedrift. Ledelsen er baseret på at fokusere på en række parametre, blandt hvilke niveauet for strømning og vandtryk skal tages i betragtning. For eksempel, hvis vandstrømningshastigheden er højere end 50 l / min, fungerer udstyret kontinuerligt under trykreguleringskorrektionen. Når vandstrømmen falder / trykket stiger, udløses det automatiske system, og pressestyringen slukker pumpen.

Når væsken forbruges mindre end 50 l / min, starter pumpen med et fald i trykket i vandforsyningssystemet til 1,5 atmosfærer. Denne funktion er især vigtig i tilfælde af pludselige trykstigninger, når det er nødvendigt at reducere antallet af tænd / sluk for enheden med et minimalt vandforbrug..

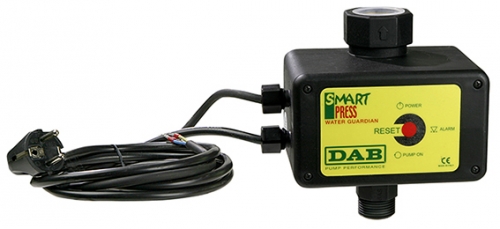

Succesfulde modeller af pressestyringsudstyr: Brio-2000M og Aquarius.

Den tredje mulighed er blokstyring med opretholdelse af et stabilt tryk i hele systemet. Det tilrådes at installere denne enhed, hvor trykstigninger er meget uønskede..

Vigtig! Stabilt højtryksmålinger øger strømforbruget, mens pumpeudstyrets effektivitet falder

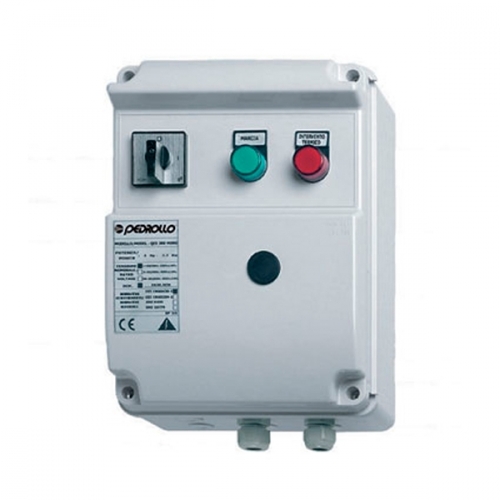

Nedsænkbart pumpeskab: behov og funktion

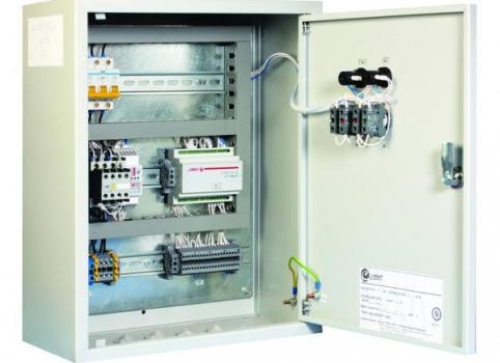

Styreskabet er et uundværligt element i et autonomt vandforsyningssystem, der fungerer på basis af en nedsænket pumpe. Det integrerer alle kontrol-, overvågningsenheder og sikkerhedsblokke.

Ved hjælp af et styreskab vil det være muligt at løse en række opgaver:

Et styreskab, der betjener flere enheder samtidigt, har udvidet funktionalitet:

Typisk konfiguration af styreskab

Koblingsskabet til en nedsænket pumpe (vandforsyning, dræning, brand) består af følgende elementer:

En lignende “påfyldning” af betjeningsskabe lægges til grund af mange producenter. Men samtidig introducerer nogle virksomheder innovative løsninger i standardordningen, hvilket øger produktets konkurrenceevne..

Oversigt over styreenheder fra forskellige producenter

Automatisk station “Cascade”

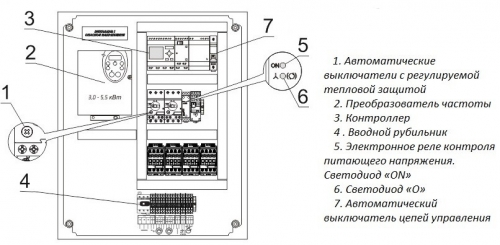

Kontrolstationen til den nedsænkelige pumpe “Cascade” er designet til automatisk styring / beskyttelse af den trefasede elektriske motor i enheden designet til 380 V. Stationen er et metalskab med en lås. Sættet indeholder:

  • kontrolstation;
  • tørløbssensor (konduktometrisk type);
  • niveausensor;
  • pas og betjeningsvejledning.

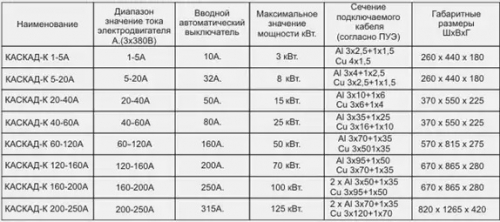

Tekniske og operationelle egenskaber ved Cascade -stationen:

  • nominel strøm – op til 250 A;
  • arbejdsstilling – lodret;
  • strømforsyning af niveausensorer med vekselstrøm;
  • strømmåling på belastningsfaser;
  • forsyningsspænding – 380 V;
  • grad af beskyttelse – IP21, IP54.

Modeller produceret

Nødafbrydelse i tilfælde af:

  • overbelastning under drift og på tidspunktet for lanceringen
  • brud på en / to faser;
  • “Tomgang” af motoren;
  • overophedning af elmotoren;
  • lav brønddebet;
  • kortslutning i motorkredsløbet.

Betjeningsenhed “Højde”

“Vysota” nedsænkbare pumpebeskyttelses- / styreenhed er beregnet til centrifugale borehulsmaterialer med en kapacitet på 2,8-90 kW. Hovedfunktioner:

  • start / stop af pumpen afhængigt af væskeniveauet i tanken;
  • lukning af enheden i tilfælde af kortslutninger;
  • beskyttelse mod tørløb;
  • overvågning af motorisoleringsmodstand;
  • fasebelastningskontrol.

Vigtig! Hvis niveausensoren ikke bruges, kan enheden fungere i fjernbetjeningstilstand.

Princippet om drift af Vysota -stationen

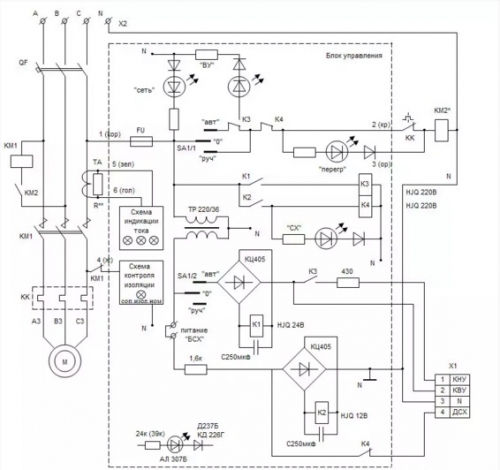

I mangel af vand i reservoiret er de nederste og øvre elektroniske sensorer (KNU, KVU) åbne, og relæ K1 er afbrudt – pumpeudstyret starter. På det øvre væskeniveau lukker KVU -kontakten kredsløbet, K1 -relæet udløses og åbner startspolekredsløbet – pumpen slukker. Efter at vandstanden er sænket under KHU’en, tændes den elektriske pumpe igen.

Kortslutningsbeskyttelse af det elektriske kredsløb leveres af QF -kontakten, styrekredsløbet – af FU -sikringen. Det nuværende termiske relæ KK beskytter mod overbelastning, når det udløses, lyser en pære med påskriften “Overload”.

Kontrolenhed Vædderen SAU-M2

En enhed til styring af en nedsænket pumpe Ovn SAU-M2 bruges til at opretholde vandstanden i lagertanke, reservoirer, sedimentationstanke og dræningskomplekser.

Vigtig! Vædderen SAU-M2 anbefales til brug sammen med en float level sensor og konduktometrisk sensor

Tekniske egenskaber og driftsbetingelser:

  • nominel spænding – 220V;
  • tilladte afvigelser fra niveauet for den anbefalede spænding – + 10 … -15%;
  • den maksimalt tilladte strøm er 8 A;
  • væskemodstand, hvor sensoren udløses – op til 500 kOhm;
  • graden af ​​beskyttelse af sagen – IP44;
  • omgivelsestemperatur – + 1 … + 50 ° С;
  • relativ luftfugtighed – maksimalt 80% ved en temperatur på + 35 ° С;
  • atmosfærisk tryk – ca. 86-106,7 kPa.

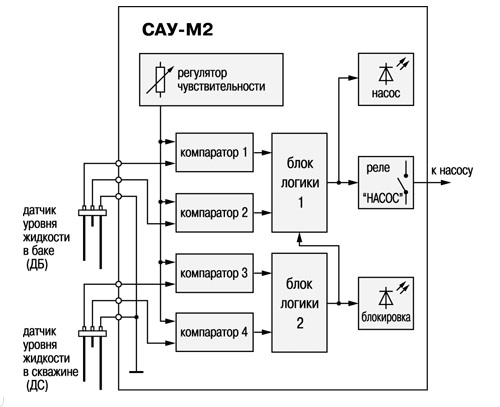

Funktionsdiagram over SAU-M2 nedsænket pumpestyring

Når vandstanden i tanken når det nederste mærke, hvor tankens sensorens lange elektrode er installeret, fyldes tanken automatisk op til det øverste niveau, hvor tankens sensorens korte elektrode er monteret. 2 sensorer med tre elektroder er forbundet til enheden:

  • påfyldningsniveau sensor;
  • niveausensor i en tank, der bruges til væskeprøvetagning (brønd).

Komparatorerne 1-4 sammenligner signalværdierne med referenceværdien og giver derefter et signal til at tænde / slukke for pumperelæet, som enhedens elektriske drev er tilsluttet.

“Pumpe” -relæet slukker, når den korte elektrode i kapacitanssensoren oversvømmes og tændes, når den lange elektrode tømmes (lavere niveau).

Enkelt nedsænket pumpestyringskredsløb

Til arrangementet af sommerhus vandforsyning på en lille højde, er det tilrådeligt at placere en beholder til opbevaring af vand. Fra tanken gennem vandrør vil der blive leveret vand til huset og de rigtige steder på den personlige grund. Figuren viser et diagram over den enkleste pumpestyringsmekanisme, som kan organiseres uafhængigt.

Kredsløbet består af et lille antal elementer. Fordelene ved denne kontrol er nem installation og pålidelighed..

Driftsprincip:

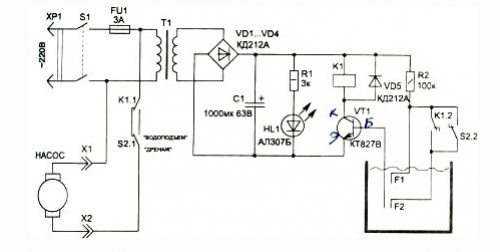

Kontrolsystemet anvender en transformer med lav effekt fra en broadcast-modtager. Det er vigtigt at observere, at spændingen over kondensatoren C1 er mindst 24 V. KD212A -dioderne kan udskiftes med en hvilken som helst diode med en ensrettet strøm af størrelsesorden 1 A og en omvendt spænding på mere end 100 V.
