Gør det selv varmt gulv Teplolux. Instruktioner med eksempler

Gulvvarme Teplolux er et spændingskabelsystem, der fungerer som et ekstra mål for opvarmning af overfladen og hovedvarmesystemet i rummet. Et sådant system varmer rummet op gennem gulvet. Der findes forskellige varianter af dette system, men alle tilbud fra Teplolux gulvvarme modtager de bedste anmeldelser fra forbrugerne..

Indholdsfortegnelse:

Formålet med gulvvarmesystemet fra Teplolux

Gulvvarmesystemet fra Teplolux bruges til to hovedformål:

Hovedsystemet til opvarmning af rummet. Det er især praktisk, hvis det er umuligt at udføre den nødvendige termiske kommunikation til huset..

Ekstra varmekilde. Installeret sammen med andre varmesystemer hjælper det med at øge komfortniveauet i de enkelte rum eller bygningen som helhed. Et sådant system er især relevant i lokaler med et koldt gulvbelægning og lokaler på de nederste etager..

I lavsæsonen, hvor centralvarmen allerede er blevet slukket eller endnu ikke er blevet tændt, opvarmer gulvvarme hjemmet og hjælper med at overleve overgangsperioden komfortabelt. Systemet består af kabler, der er lagt i en afretningslag, der er lavet af en blanding af cement og sand.

Varianter af varme gulve fra Teplolux

Opdelingen af systemer af varme overflader i typer sker i henhold til tykkelsen af varmemåtterne, der er monteret i afretningslag, samt placeringen af kablet i dem og antallet af kerner i det. Blandt Teplolux -produkterne skiller sig følgende ud:

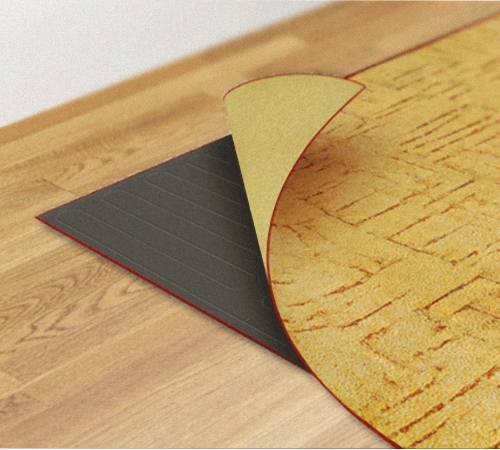

Varmt gulv Teplolux-Mini. Systemet er ideelt til lave rum, hvor hver ekstra centimeter spiller en rolle. Tykkelsen af måtterne i det komplette sæt er 3 mm, hvilket gør det muligt at reducere gulvbelægningens størrelse. Systemet er meget let at installere, måtterne skæres i stykker og lægges uden yderligere foranstaltninger til at trække i kablet.

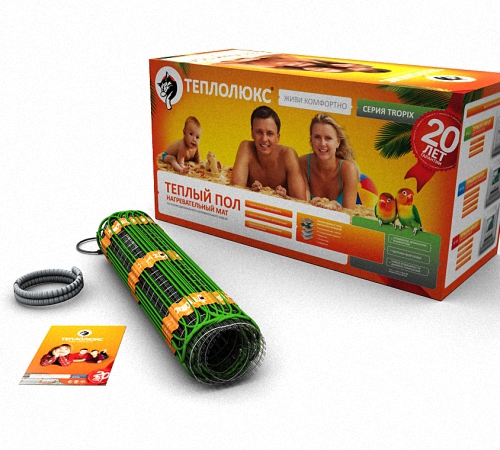

Varmt gulv Teplolux Tropix. Systemet er også velegnet til små rum, da det har en lille tykkelse på 3 mm. Monteringen er let og fastgøres til et selvklæbende net. Systemet er moderniseret og udstyret med et to-leder kabel.

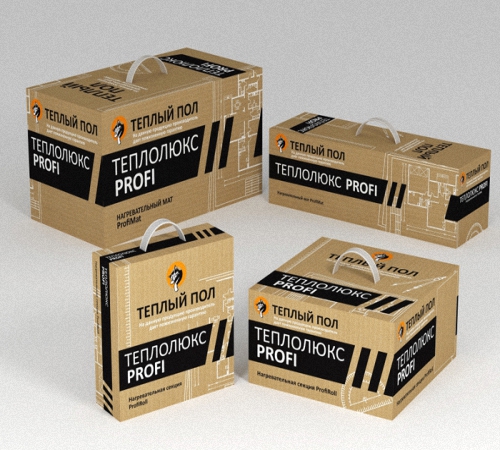

Teplolux Profi gulvvarme. Kraftfuldt og professionelt system med 3,5 mm bredt dobbeltkernet kabel. Består af måtter, fordeler varmen jævnt på grund af kablets ideelle placering i måtten.

Systemkomponenter

Uanset hvilken slags varmt gulv Teplolux kan fås – mini eller andet – indeholder installationssættet omtrent de samme elementer. Sættet indeholder:

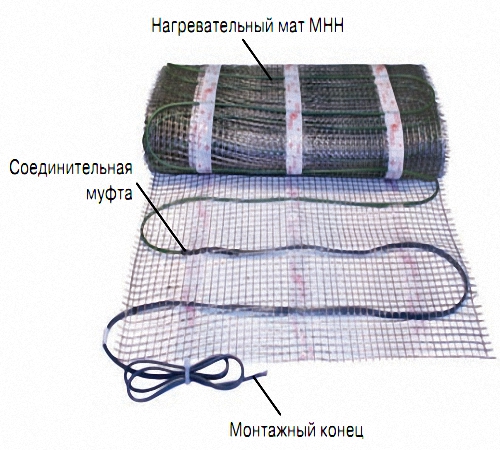

Varme sektioner. Denne del er et snit af et kabel af en vis længde, som har specielt udstyrede monteringsender, hvorigennem systemet modtager strøm fra netværket. Forskellige typer designs indeholder kabler med en eller to kerner. Fordelen ved dobbelte kabelmåtter er, at de kun forbinder i den ene ende af sektionen..
Monteringstape er inkluderet for at lette installationen af systemet. Stykker af det er installeret på den ru overflade.

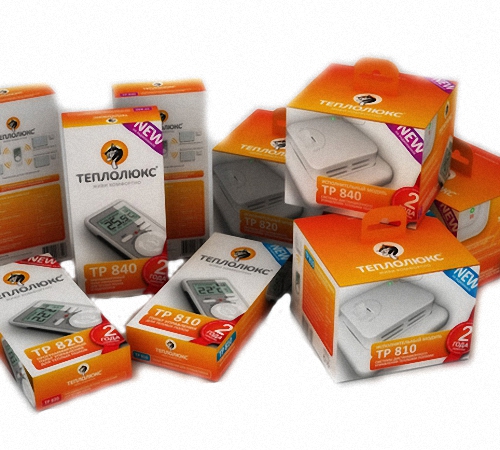

Termostaten er nødvendig for systemets kompetente strømforbrug. Enheden bestemmer behovet for strømforsyning til sektionerne i henhold til deres temperatur. Denne enhed fungerer også i henhold til brugerdefinerede programmer..

Termostaten til gulvvarme købes separat og er ikke inkluderet i sættet. Derudover købes isoleringsmateriale fra Teplolux, en særlig blanding til gulvudstyr og farveindretning til termostaten. Isoleringsmateriale er nødvendigt for at reducere energiomkostningerne ved at bremse gulvets kølehastighed. Besparelsesgraden ved brug af god varmeisolering når 30%. Til dette købes et materiale med et varmeledningsindeks på 0,05 W / mC..
Når man bruger et overfladevarmesystem som det eneste varmesystem, anbefales det at bruge massivt polystyrenskum med en pladetykkelse på 30 mm eller mere. Skummaterialer med en pladetykkelse på 3-10 mm er velegnede til brug som en ekstra varmekilde. I rum, hvor overfladen støder op til jorden, lægger de stive plader af skum eller mineralske materialer med en pladetykkelse på 30 mm eller mere. Prisen på Teplolux gulvvarme afhænger direkte af hvilke elementer og i hvilken kvalitet de vil udstyre systemet. Da hvert ekstra element øger de endelige omkostninger ved arbejdet.

Forberedelse til installation af Teplolux gulvvarmesystem

Inden Teplolux gulvvarmesystem startes, er det nødvendigt at udføre nogle forberedende arbejder på overfladen. Først og fremmest er det nødvendigt igen at kontrollere alle systemets parametre og deres overensstemmelse med det foreslåede installationssted. Dernæst skal du læse og huske nogle enkle regler:

Varme sektioner er placeret på steder, hvor tunge møbler ikke vil stå uden ben.
Til brug som en ekstra varmekilde er den specifikke effekt 110-120 W pr. M2.
Til brug som det eneste varmesystem i et rum er den specifikke effekt 130-150 W pr. M2. Installationsområde fra 70% af det samlede vandrette rum i rummet.

For at levere varme til rum af forskellige typer og med forskellige gulvkonstruktioner, bruges en sektion ikke..

Det skal kontrolleres, at de elektriske ledninger, der er installeret i rummet, understøtter overfladevarmesystemets kapacitet. I dette tilfælde tages der hensyn til alle enheder, der får strøm fra det samme netværk..
Tilslutning skal udføres via en fejlstrømsindretning, som udløses ved aflæsninger fra 30 mA.
I rum med et højt luftfugtighedsindeks er systemet udstyret med jordforbindelse. Termostaten er ikke installeret i dem, men tages ud af rummet.

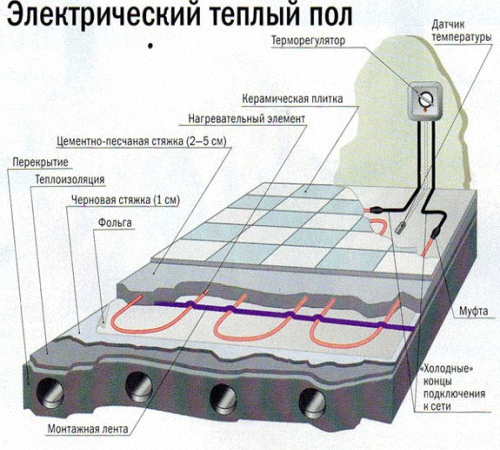

Installation af gulvvarme Teplolux

Fortæller detaljeret og forståeligt, hvordan man installerer et varmt gulv Teplolux -video i slutningen af artiklen. Generelt ser installationsordningen sådan ud:

Udfør forberedende arbejde i væggen, hvor termostaten skal installeres.
Forbered skyttegrave til ledninger, varmesektionsmontering og temperatursensorrør.
Niveau og rengør overfladen af snavs.
Installer varmeisoleringsmateriale.

Fix sektionerne med montagebånd.
Fold opvarmningssektion ud.
Monter temperatursensoren.
Installer temperaturregulator.
Tilslut alle nødvendige kontakter, kontroller varmeafsnit og temperatursensor for skader. Bestem modstanden mellem disse elementer og sørg for, at denne indikator svarer til den, der er angivet i passet.
Afretningslaggulv med cement og sand.
Dekorer gulvet.
Vent 28 dage, og begynd at betjene systemet.

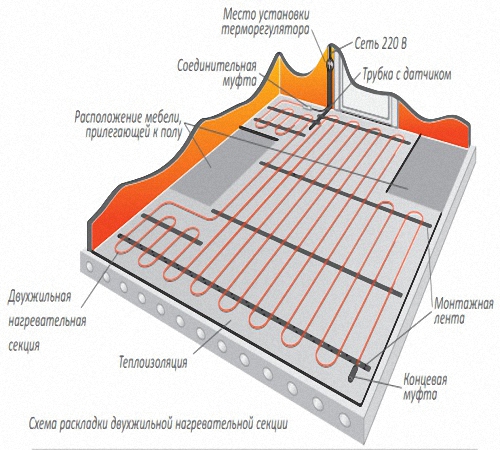

Denne instruktion er relevant for et system med et to-leder kabel, der installeres i et rum med betongulve som et ekstra varmesystem. Der er nogle installationspunkter i diagrammet, som skal diskuteres mere detaljeret:

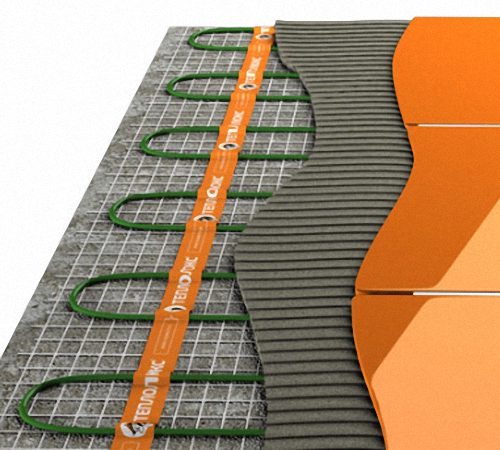

Installation af varmesektioner

Varmesektioner passer direkte ind i gulvet. Hvis en sektion ikke er nok til området i hele rummet, er hele rummet opdelt i sektioner, der hver svarer til effekten af varmeelementet, der er placeret i det. Gulvet til installation skal have en plan overflade, alle revner og huller elimineres. Hvis overfladen er stærkt buet, jævnes den med særlige blandinger. Efter nivellering af gulvet lægges varmeisoleringsmaterialet.
Båndstykker fastgøres til laget af varmeisolerende materiale til installation. De er installeret i de områder, hvor enderne af varmesektionen vil være placeret. For et stort område fastgøres der yderligere stykker tape i midten af rummet med et interval på 2-3 m. Enden af varmesektionen udføres til temperaturkontrollens installationssted. På dette tidspunkt er koblingen til tilslutning og den indledende sektion af varmesektionen fastgjort til overfladen. Fra dette punkt begynder lægningen af hele sektionen..
Når du lægger varmesektionen, skal du sørge for, at kablet ligger jævnt og ikke krydser. Det er vigtigt at opretholde lægningstrinnet, som beregnes med formlen: (100 * S) / L. Her er S arealet af sektionsinstallationsstedet, m2; L – længden af selve sektionen, m, denne indikator er angivet i varens pas. Den tilladte fejl under installationen er 10 mm plus eller minus. Afstanden mellem svingene er ikke mindre end 80 mm.

Enderne af kabelsløjferne er fastgjort med monteringstape. Bøjninger lægges jævnt ud, så man undgår folder og belastninger. Langs omkredsen er afstanden fra kablet til den lodrette overflade 5 cm. Tilslutnings- og endekoblinger placeres på en vandret overflade. Enderne til montering af varmesektionerne føres ud til varme -regulatoren eller til kassen. Når kablet lægges ud, skal du sørge for, at afstanden til andre varmekilder er mindst 10 cm. Ved installation af sektionerne bruges sko med bløde såler, der ikke beskadiger kablet.

Installation af varmereguleringssensoren og selve regulatoren

Sensoren placeres i et bølgepapirrør med en diameter på 14-20 mm. Placer enheden, så den er direkte inde i røret tættere på kanten. I den anden ende er udgangen fra sensortråden for at forbinde den til systemet. Røret ledes fra installationspunktet for temperaturregulatoren til gulvet. Ved montering af røret er bøjninger på mere end 5 cm i radius ikke tilladt. Enden af røret på gulvet, hvor sensoren er placeret, er sikkert dækket, så det ikke beskadiges af mørtlen, når gulvet afrettes. Sensoren installeres i en afstand på 50-60 cm fra væggen. Røret fastgøres til gulvet med et tape til installation.

Når røret er sikkert på plads, skal du sørge for, at sensoren let bevæger sig i det. For at kontrollere dette tager de det ud af røret og returnerer det derefter tilbage. Dette gør det let at udskifte enheden i tilfælde af fejl. Rørets ende, hvor ledningen går ud for at forbinde sensoren til systemet, er placeret i en forbindelsesboks eller direkte i nærheden af termostaten, så den kan udskiftes uden at demontere hele gulvvarmesystemet.
Varmeregulatoren er tilsluttet i mangel af spænding i netværket. Tilslutningen foretages til netforsyning, varmesektion og temperatursensor. Når alle forbindelser er foretaget, tilsluttes spænding til netværket i 1-2 minutter for at sikre, at systemet fungerer. Hvis der tændes en LED -lampe i varmeregulatorpanelet, fungerer systemet korrekt. Efter kontrol slukkes strømmen igen. Der skal udarbejdes en plan for rummet, hvor placeringen af varmeafsnittet, varmestyringen og sensoren påføres.

Fyldning af gulvet med et afretningslag

Varme gulv installation Teplolux slutter med en gulvafretning. I begyndelsen af arbejdet fastgøres varmekablet med et mørtel, der er strakt i hele sin længde. Højden på det resulterende objektglas er 10-12 mm. Dette er nødvendigt for at udelukke muligheden for krænkelser af kablets integritet under yderligere arbejde..

Den optimale tykkelse for afretningslag er 3-5 cm. For pålideligheden af hele konstruktionen er det tilrådeligt at bruge armeringsnet lavet af polymerer. Det færdige afretningslag kontrolleres for revner, som strengt taget ikke er tilladt, når der lægges et varmt gulv. Fortæller detaljeret om alle trin i installationen af Teplolux -gulvvarmesystemet video i slutningen af artiklen.

Varmt gulv Teplolux, betjeningsvejledning

Efter installationen af gulvvarmesystemet kan det ikke drives på mindre end 28 dage efter afslutningen af alt arbejde. Efter denne periode tændes varmeregulatoren, og den ønskede temperatur er angivet i den. Under den første opstart anbefales det at angive den maksimale temperatur, og efter opvarmning af rummet reduceres den til det ønskede niveau..

Når systemet bruges første gang, bliver gulvene først varme efter et stykke tid. Dette interval er i nogle tilfælde 8 timer og i nogle tilfælde op til 48 timer. En sådan lang opvarmningsperiode er især typisk for nye bygninger, der endnu ikke er tilsluttet hovedvarmesystemerne..
