Varmtvandsgulv i et privat hus

Indretning af et varmt gulv giver dig mulighed for at spare meget på opvarmning. Derudover erstatter det perfekt alle varmeenheder, mens det frigør det brugbare område i rummet. Om teknologien til enheden til et varmt vandgulv og hvordan man laver et vandvarmeisoleret gulv, vil vi overveje yderligere.

Indholdsfortegnelse:

Varmtvandsgulv i et privat hus – driftsprincippet

Vandgulvet er et nyt uafhængigt varmesystem, der på en eller anden måde erstatter radiatorer og konvektorer. Dette system består af indbyggede rørledninger med varmt vand indeni. De lægges på en bund af beton eller træ, og oven på er de dækket med et gulvbelægningsmateriale..

Rørene, der udgør systemerne, er polymere; det er gennem dem, at varm væske cirkulerer, oftest vand. Dens forsyning udføres ved hjælp af centralvarme eller et kedelsystem. Varm luft begynder at varme op i det underjordiske rum og stiger gradvist op i rummet. Således fordeles varmen i rummet. Den nederste del af rummet er varmere end den øverste, så det er meget behageligt at være i rummet..

Anvendelsesområdet for et varmtvandsgulv strækker sig til private huse, da der i bygninger i flere etager er risiko for oversvømmelse af naboer med varmt vand på grund af en sammenbrud af systemet.

Gulvvarmesystemet består af en rørledning og en varmebærer blandingsenhed. For rørledningen bør rør med et højt varmeledningsevne foretrækkes, de skal desuden være fleksible og have ringe modstand. For at fylde rørledningen bruges en cementafretning – systemet i varmebærerens blandingsenhed indeholder en pumpe, en termostatblander og en manifold.

Vand varmeisoleret gulv: fordele og ulemper

Hvis vi sammenligner arrangementet af et varmt gulv ved hjælp af en anden slags varmeapparater, så har den første mulighed følgende fordele:

1. Reduktion af varmeudgifter.

Ved indretning af et varmtvandsgulv reduceres omkostningerne ved brug af elektricitet med 25-30%. Hvis rummets areal er stort nok, og lofterne er for høje, er et varmt vandgulv den bedste løsning. Da det i dette tilfælde hjælper med at spare 50%.

2. Behagelige levevilkår.

Et værelse med et varmt vandgulv varmer jævnt op, hvilket skaber optimale og komfortable levevilkår for mennesker. Ved brug af radiatorer stiger den varme luft, der kommer fra dem, straks opad, og derfor forbliver den nederste del af rummet uopvarmet. På gulvet med et vandgulv behøver du ikke gå med sko, og børn kan roligt lege på det uden overkøling.

3. Højt sikkerhedsniveau.

Kølevæsken er placeret under gulvfinishen, så risikoen for at blive brændt eller komme til skade på den er udelukket.

4. Attraktivitet af rummets udseende.

Varmtvandsgulvet er skjult i det underjordiske rum, så alle rør og andre elementer i systemet forbliver usynlige.

5. Vellykket kompatibilitet.

Vand varmeisoleret gulv passer godt til de fleste efterbehandlingsmaterialer, i form af fliser, linoleum, laminat.

6. Overkommelige omkostninger.

Installation af hele systemet kræver en lille investering i sammenligning med det opnåede resultat.

7. Forskellige tilslutningsmuligheder.

Det er muligt at tilslutte et varmtvandsgulv til et autonomt eller centraliseret varmesystem.

8. Uafhængighed af strømforsyning.

Denne fordel tillader det varme gulv at opvarme huset, selv på et tidspunkt, hvor lyset var slukket af en eller anden grund..

Blandt ulemperne ved at bruge et vandopvarmet gulv derhjemme fremhæver vi:

tid og lønomkostninger til installation af udstyr og hele systemet er ret høje, da flere forskellige materialer er placeret på overfladen, lagt i lag;
i tilfælde af funktionsfejl i form af utætheder skal alt gulv demonteres for at fjerne dem;
behovet for yderligere varmekilder, da et usædvanligt varmt gulv ikke kan klare opvarmning af rummet.

Gulvvarme ledningsdiagrammer og sorter

Afhængigt af hovedmaterialet er der tre hovedtyper af gulvvarmeinstallationer:

beton;
polystyren;
træ.

Den første mulighed er den mest populære, da den er kendetegnet ved den højeste pålidelighed. For at udstyre fordelingslaget i betonversionen af gulvvarmen bruges en cement-sand mørtel.

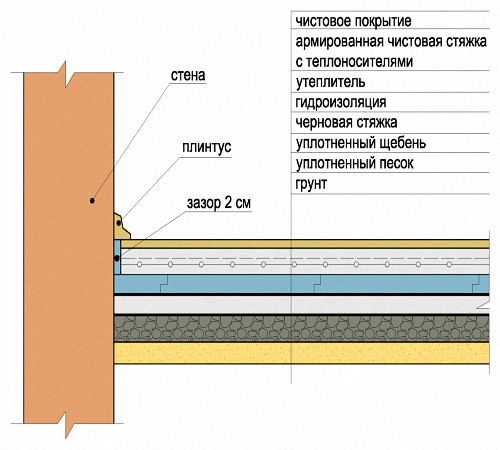

På en forudjævn overflade lægges et lag vandtætning og derefter varmeisolering, derefter lægges rørene og fastgøres. For at udstyre store rum med varme gulve skal du sørge for at lægge et armeringsnet.

Ved indretning af et lille rum bruges plastklammer, fastgørelsessjaler eller dyvelkroge til at fastgøre rørene.

Det tidligere installerede system hældes ved hjælp af en mørtel af cement, sand og specielle blødgørere for at styrke afretningslag og beskytte det mod høje temperaturer.

I dette tilfælde er de bedste efterbehandlingsmuligheder at bruge fliser, dekorativ sten eller laminerede parketplader..

Den anden mulighed er arrangementet af et polystyrensystem. Denne mulighed repræsenterer en forenklet installation af gulvvarmesystemet, hvor polystyrenplader bruges. Plader presses i en særlig form, de har form af en konveks cirkel, inden i hvilken rør er installeret. For at skabe en monolitisk base er der centrale sektioner, der kombineres med hinanden. Ved installation af dette varmesystem er det ikke nødvendigt at bruge yderligere fastgørelseselementer til at fastgøre rørene. Efter installation af rørledningen installeres metalvarmefordelingspladerne, derefter lægges efterbehandlingsmaterialet på gulvet.

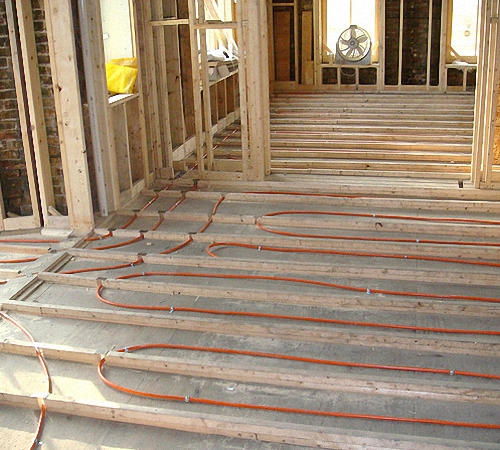

Den tredje mulighed er et gulvvarmesystem bygget på en træbund. Dette system involverer brug af kantede plader, krydsfiner eller andre træbaserede materialer som belægning til installation af systemet..

Små strimler er lavet af træplader, hver ikke mere end 18 cm lange. De lægges på et gulv af træ. En rørledning monteres i intervallerne mellem strimlerne, og derefter fastgøres varmesprederne med skruer. Efter installation af rørene er gulvoverfladen dækket med en polyethylenfilm, derefter er gulvet lavet af gipsfiberplader, der fordeler temperaturen i det underjordiske rum. Det er på dem, at hovedfinishen er fastgjort..

For at sikre en god fordeling af kølevæsken i hele systemet anbefales det at bruge en opsamler. Det er til det, at de udgående og udgående rør er forbundet..

I betragtning af spørgsmålet om, hvordan man laver et vandopvarmet gulv i et hus, bør du sætte dig ind i rørledningssystemets layout, der er flere af dem:

rør lægges i form af en slange;
snegle;
kombinationer af forskellige måder.

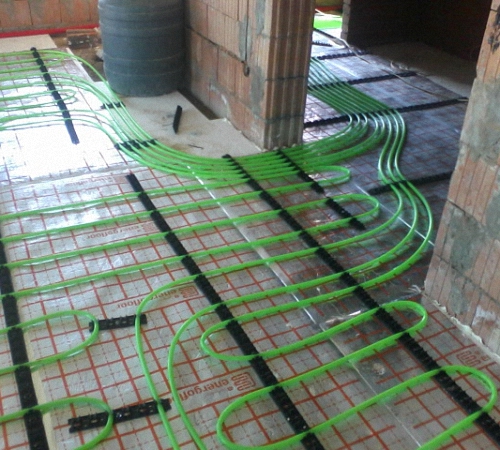

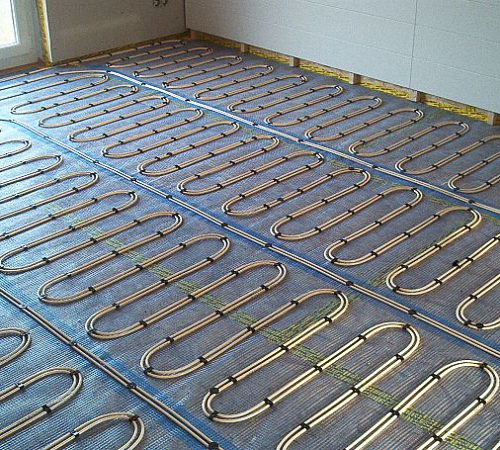

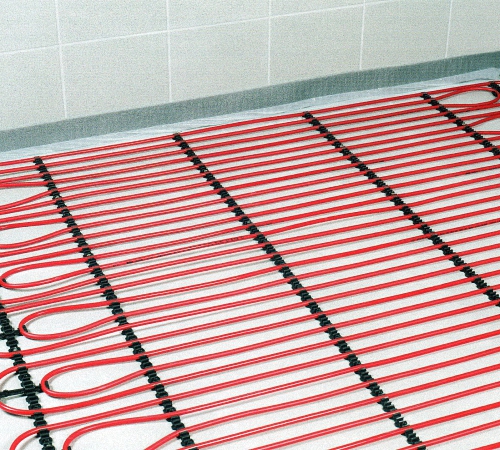

Lægning af røret i form af en slange indebærer installation af rør parallelt med hinanden.

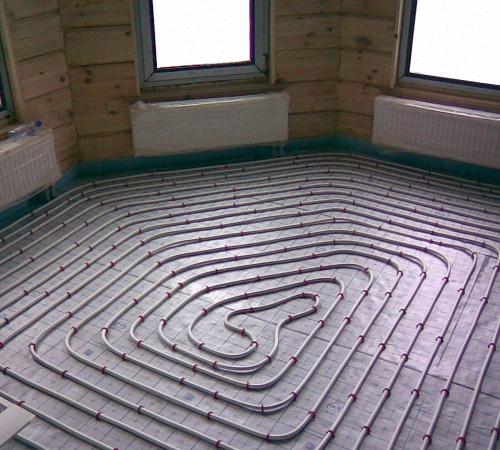

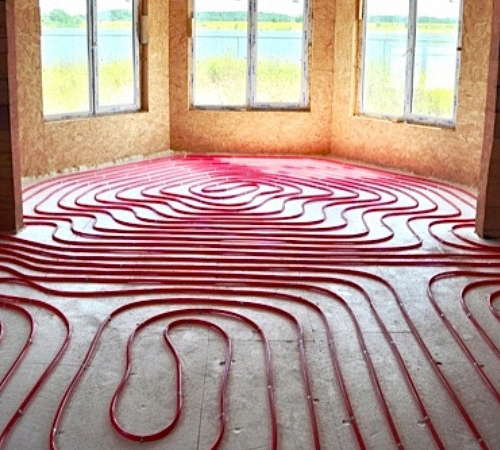

Ifølge sneglens skema er rørene først placeret langs rummets omkreds med en gradvis indsnævring mod midten. Sidstnævnte mulighed involverer en kombination af disse to metoder..

Beregning af et varmtvandsgulv: procesfunktioner

Ved beregningsproceduren for tilrettelæggelse af en vandbaseret gulvvarme bør nogle punkter tages i betragtning, nemlig:

brug af gulvet som hoved- eller ekstra opvarmningsmulighed;
bygningstype;
yderligere type efterbehandling;
det samlede areal og formål med lokalerne
varmetab og deres betydning.

For at bestemme den sidste faktor, nemlig varmetab, bør man tage følgende nuancer i betragtning:

typen af materialer, hvorfra huset blev bygget;
vindustype: standard-, enkelt- eller termoruder;
antal vinduer og døre;
klimatiske egenskaber i regionen;
tilstedeværelse af ekstra varmeanordninger.

Hver rumtype har en bestemt temperatur, som gulvet skal opvarmes til, nemlig:

i boligområdet er det 29 grader;
i et område med høj varme – 35 grader;
med høj luftfugtighed 32 grader;
ved afslutning med parket – 26.

Bemærk, at inden du anbringer et varmt gulv, skal du forudse den type dækning, der vil fungere som en finish.

Installation af en vandgulvvarme: en opsamler og dens funktioner

Et manifoldskab er placeringen af en enhed, såsom en manifold. For at installere dette skab skal du bruge et sted på cirka 500×500 eller 400×600 mm.

Desuden foreslår nogle ejere af gulvvarme at montere kabinettet direkte i væggen, mens andre efterlader det i en hængslet position..

Efter installationen af kabinettet, hvor opsamleren er placeret, udføres installationen af forsynings- og returrørene, gennem hvilke varmt og koldt vand strømmer. Opsamleren, der er ansvarlig for fordelingen af varmt vand, tilsluttes forsyningsrøret, og returrøret er forbundet med opsamleren, der forbinder rørets endepartier.

På den sektion, hvor vandrørene er forbundet med solfangeren, er der installeret en afspærringsventil, som gør det muligt at reparere hele systemet om nødvendigt. En afløbsventil er påkrævet på den anden side af manifolden.

For hurtigt og effektivt at justere temperaturen i rummet skal du passe på tilstedeværelsen af en mixer og reguleringsskruer. Der er særlige typer samlere, som indeholder alle de dele, der er nødvendige for justering og drift, men deres omkostninger er meget højere end for konventionelle samlere..

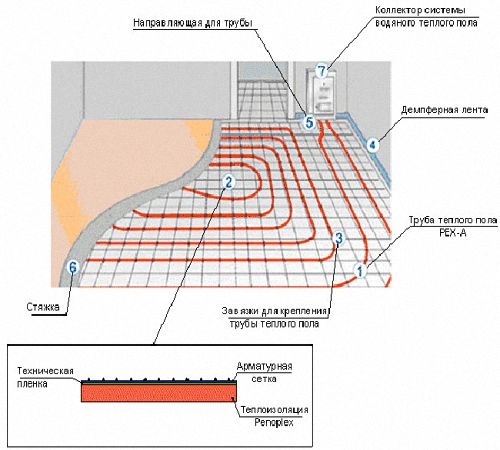

Lægning af et varmt vandgulv på en betonbase

Proceduren for at lægge et varmt ildsted på en betonbase involverer følgende processer:

1. Udførelse af rengøring og nivellering af basen.

Til at begynde med fjernes snavs, støv og eventuelt snavs fra overfladen. Yderligere kontrolleres det for fravær af dråber og for jævnhed. Hvis forskellen ikke er mere end 10 mm, skal du gå videre til næste fase af arbejdet. I nærvær af mere alvorlige forskelle glattes overfladen først. Til dette formål er det nødvendigt at sørge for indretning af et selvnivellerende undergulv..

2. Levering af vandtætning.

Dette trin forhindrer fugt i at komme ind i og komme i kontakt med det varme gulv..

3. Installation af kantisolering.

Brugen af et spjældbånd installeret omkring rummets omkreds hjælper med at udføre denne proces..

4. Installation af dampspærrematerialer.

For at spare på materialer bruges der i stedet for en separat vandtætning og dampspærre en vandtætningsmembran, hvis ene side kendetegnes ved en vandtæt film, og den anden let passerer damp.

5. Styrkelse.

Til disse formål er et armeringsnet egnet, hvis tværsnit er ca. 150-200 mm. Det er dette materiale, der vil sikre let at lægge rørledningssystemet. Det er muligt at installere beslagene, før rørene lægges eller efter denne proces er afsluttet. Det er bedre at foretrække den anden mulighed, da det ved hjælp af forstærkning vil være muligt at fordele hele belastningen jævnt på gulvet.

6. Installation af gulvvarme.

Først tilsluttes røret til manifolden. Hvis et varmt gulv bruges som det eneste varmeelement, udføres installationen med intervaller på 150-200 mm. Ellers er det tilladt at lægge rør med en maksimal afstand på 300 mm. Røret forbindes til netværket ved hjælp af specielle clips. Fastgør ikke clipsene for stramt, da der er risiko for skader under opvarmning af systemet..

7. Systemets ydeevne og verifikation.

Varme gulve er vandmontering, efter installationen kræver de en obligatorisk kontrol af servicefunktionen. For at gøre dette tændes systemet i et bestemt tidspunkt, for eksempel i tre timer. Under denne proces skal systemet varme op, og vandet skal fordeles jævnt over overfladen..

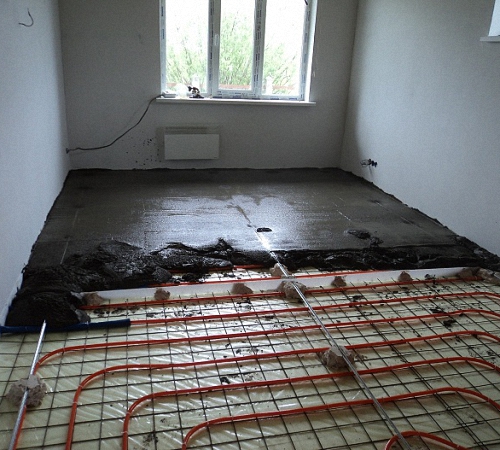

8. Hældningsprocedure.

Afretningslagret skal overstige rørsystemet med 20-30 mm, afretningslagstypen skal være våd.

Efter at afretningslagret er tørret, installeres lydisolerende materialer efter cirka en måned og udføres en fin finish. Det er forbudt at tænde det varme gulv, indtil gulvet er helt tørt, da der er risiko for revner. På dette betragtes et varmt vandgulv med egne hænder som klar til brug..
