A ház alapjának kiszámítása

Bármely épület építésének megkezdése előtt helyesen kell kiszámítani az alapot. A számítást elvégezheti szakemberek segítségével vagy önállóan, miközben egy kicsit spórol. Az alapozás helyes kiszámítása után háza biztonságosan a földön fog állni. Fontolja meg a főbb pontokat, például a terhelés kiszámítását, az alapozó gödör térfogatát és az ajánlásokat, amelyeket figyelembe kell venni a ház alapjának megfelelő projekt létrehozásához..

Tartalomjegyzék:

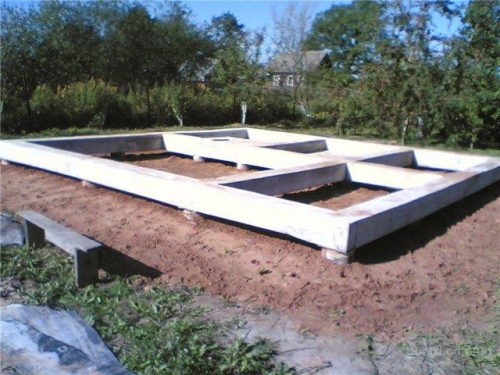

Alapítvány típusok

Az alapnak szilárdnak és megbízhatónak kell lennie. Többféle alap létezik, amelyek mindegyike különböző típusú szerkezetekhez és talajokhoz alkalmas..

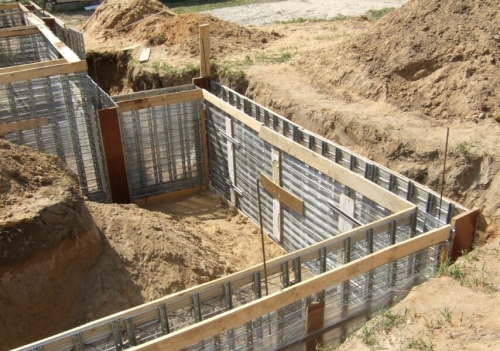

Csík alapozó

Ez a fajta alapozás a talajba temetett szalag, amely átveszi a ház szerkezetének teljes terhelését. Maga a szalag alapja az alaplapok. Különböző méretű, több mint kétszintes magánházakhoz használják. Ezenkívül az alapítvány belső területe alagsorként is használható. Maga a ház téglából, tömbből, vasbetonból építhető. Ezt az alapozást nagyon gyakran használják egyszerűsége, tartóssága és nehéz szerkezetek ellenállása miatt..

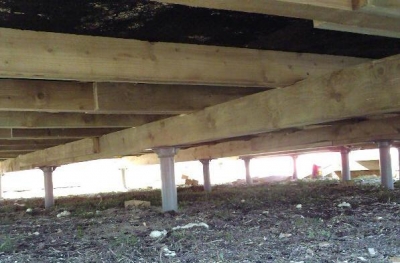

Oszlop alapozás

Ez egy oszlopok szerkezete, amelyek bizonyos mélységben merülnek és gerendákkal vannak összekötve. Kicsi 1-2 emeletes házakhoz használják, amelyek könnyű anyagokból, például fából vagy keretből épülnek. Ez a fajta alapozás olyan talajon alkalmazható, amely nincs kitéve hőmérsékleti változásoknak. Ezenkívül egy ilyen alapítvány sokkal olcsóbb, mint a szalag.

Csempézett alap

Ez egy monolit vasbeton födém, süllyesztett talajba fektetve. A talajt betonnal, homokkal vagy kaviccsal kiegyenlítik. Ezen alapozás alkalmazásával a szerkezet terhelése egyenletesen oszlik el az alapzat teljes felületén. Kedvezőtlen talajokon alkalmazható, két vagy több emeletes nehéz szerkezetekhez is. Az egyetlen hátránya a nagyon magas költségek más alapítványokhoz képest..

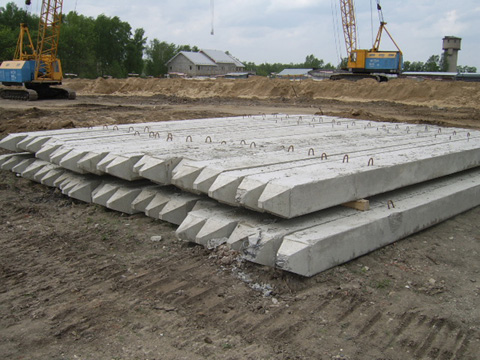

Halom alap

Ez egy szerkezet, amely cölöpcsoportból áll, amelyeket vasbeton födém vagy gerenda köt össze. Ezt az alapot puha talajhoz használják, amely nem tud ellenállni a nagy terhelésnek, és nagy többszintes épületekhez is használják. Egy ilyen alap telepítése nagy mennyiségű berendezés bevonását igényli. A ház ilyen alapozásának költsége nagyon magas lesz..

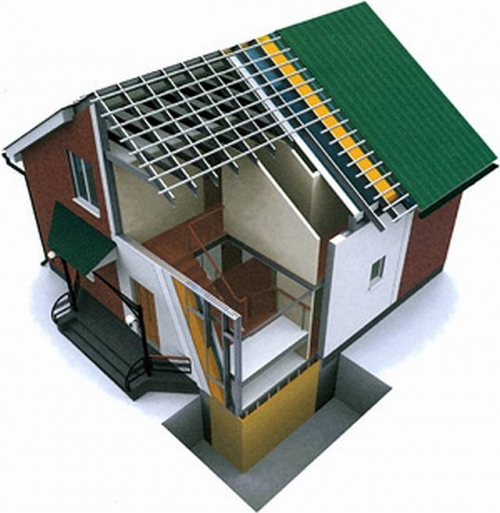

A ház szerkezetének súlyának kiszámítása

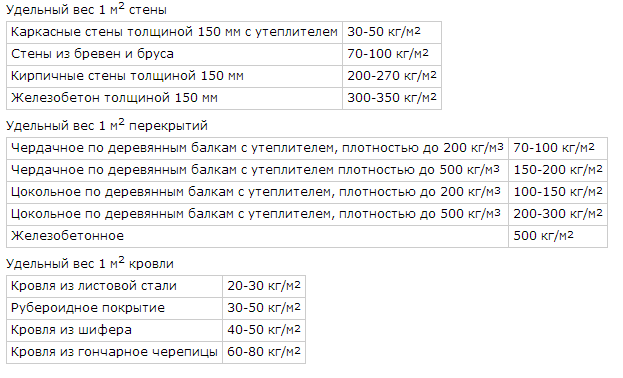

A ház alapjainak kiszámításához ki kell számítani a terhelést. Ebben a táblázatban a ház fő szerkezeteinek átlagos súlyát mutatjuk be..

A táblázatokban szereplő adatok felhasználásával kiszámíthatja a szerkezet hozzávetőleges súlyát.

Alkalmazzuk például ezeket az adatokat:

Olyan házat fog építeni, amelynek magassága 1 emelet, mérete 5 x 8, plusz egy belső fal, és magassága a padlótól a mennyezetig 3 méter. Helyettesítse az adatokat és számítsa ki a falak hosszát: 5 + 8 = 13 méter, majd adja hozzá a belső fal hosszát: 13 + 5 = 18 méter. Ennek eredményeként megkapjuk az összes fal hosszát, majd kiszámítjuk a területet úgy, hogy megszorozzuk a hosszúságot a magassággal: S = 18 * 3 = 54 m.

Ezután kiszámítjuk az alagsor területét a ház hosszának és szélességének szorzatával: S = 5 * 8 = 40 m. A tetőtér emelete azonos lesz.

A tetőterület kiszámításához meg kell szorozni a lemez hosszát a szélességgel, például egy tetőfedő lemez hossza 6 méter és szélessége 2 méter, ami azt jelenti, hogy a Egy lap 12 m lesz, és összesen 4 lapra van szükségünk mindkét oldalon … Összesen 8 lemez tetőfedő, területe 12. A tetőfedő teljes területe 8 * 12 = 96 m.

A tető elejének területének kiszámításához a háromszög területének meghatározására szolgáló képlet alapján kell eljárni: S = 1/2 * a * h, ahol A a szélesség, H a magasság saroktól az ellenkező pontig. Például a tető magassága 3 méter, szélessége 5, ami azt jelenti, hogy a tető elülső részének területe mindkét oldalon 15 m..

Miután megkapta ezeket az adatokat a táblázatból, kiszámíthatja az alapítvány hozzávetőleges terhelését. A legjobb, ha a maximális súlyt veszi, hogy a számítás margóval legyen.

Kiszámítjuk az alapítvány területét és súlyát

Fontos tényező maga a talaj, mivel nem tud ellenállni a nagy terhelésnek. Ehhez ki kell számítania az épület teljes súlyát, beleértve az alapot is..

Tekintsük egy példa segítségével az alapítvány hozzávetőleges súlyának kiszámításának folyamatát.

Téglaházat fog építeni, és szalag típusú alapot választott hozzá. Az alapot a fagyás mélysége alatt, körülbelül 1,5 méter mélyen a talajba mélyítik, és ehhez még 50 centimétert teszünk hozzá a talajszint felett, összesen 2 méter magasságú lesz. Ezután kiszámítjuk a teljes szalag hosszát, azaz a kerületét: P = (a + b) * 2 = (5 + 8) * 2 = 26 m, majd hozzáadjuk a belső fal hosszát. 5 méter, ennek eredményeként megkapjuk az alap teljes hosszát 31 m Ezután kiszámítjuk a térfogatot, ehhez meg kell szorozni az alap szélességét a hosszúsággal és magassággal, legyen a szélesség 50 cm, ami 0,5 cm * 31m * 2m = 31 m2. A vasbeton területe 2400 kg / m3 (lásd a táblázatot), ezen adatok birtokában megtalálhatja az alapszerkezet súlyát: 31 m3 * 2400 kg / m = 74 tonna 400 kilogramm. Referenciaterülete pedig 3100 * 50 = 15500 cm2 lesz.

Ezután hozzá kell adnia az alapítvány súlyát a ház súlyához, és el kell osztania a támasztóterülettel, ennek eredményeként 1 cm2 terhelést kap..

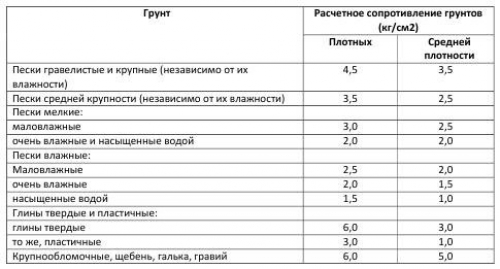

Ez a táblázat a különböző talajtípusokra vonatkozó elfogadható értékeket mutatja. Ha számításai szerint a megengedett terhelés meghaladja az ilyen típusú talajokat, megváltoztathatja az alapzat méreteit a támasztóterület növelése érdekében. Például, ha szalag alapot választott, akkor növelheti alapterületét szélességének növelésével. Ha oszlopos alapja van, akkor növelheti az oszlop méretét vagy számát. De ne feledje, ez növeli a ház teljes súlyát, ezért mindenképpen számolja újra..

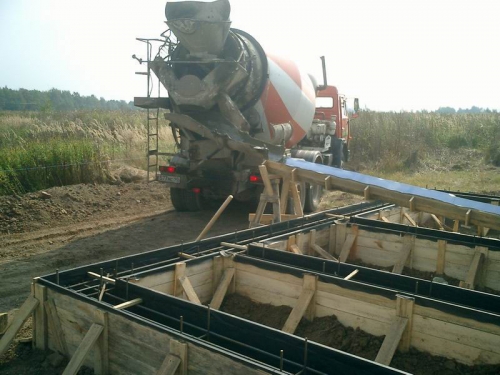

Kiszámítjuk az alapozáshoz szükséges beton mennyiségét

Az építkezés megkezdése előtt ki kell dolgozni egy projektet egy magánház alapítására, amely alapján kiszámíthatja a szerkezet építéséhez szükséges számú építőanyagot. Esetünkben ki kell számolnunk a szükséges betonmennyiséget az alapozás létrehozásához. A beton mennyiségének kiszámításához szükséges adatok az alapozás típusa és néhány paraméter. Tekintsünk egy számítási rendszert a példa segítségével.

Csík alapozó

A szalag alapzat térfogata sokkal könnyebben kiszámítható, mint a többi, ehhez olyan adatokra van szükségünk, mint a teljes hossz, magasság és szélesség. A szélesség a támasz területétől függ, amelyet az elején számoltunk, de átlagosan egy ilyen alap szélessége 40 centiméter. A magasságot is a korábbi számításokból vettük, vegyünk egy 1,5 méteres értéket. A szalag teljes hosszát a kerület határozza meg. Egy 5-8 méteres háznál, amelynek egyik fala 5 méter hosszú, a kerülete 5+ (8 + 5) * 2 = 45 méter lesz. 50 centiméteres szalagszélesség esetén a beton mennyisége 0,5 * 45 * 1,5 = 33,75 m3.

Oszlop alapozás

A szükséges betonmennyiség kiszámításához ismernie kell az oszlop keresztmetszetét és magasságát. Emlékezzünk egy kör keresztmetszetének megállapítására szolgáló képletre, S = 3,14 * R2, ahol R a kör sugara. Ez azt jelenti, hogy egy 15 centiméter átmérőjű oszlop keresztmetszete 3,14 m2 * 0,075 m2 = 0,2355 m2 lesz. Ha egy ilyen oszlop magassága 1,5 méter, akkor térfogata 0,2355 * 1,5 = 0,353 m3. Ezután könnyedén kiszámíthatja a szerkezetéhez tartozó bejegyzések teljes számát..

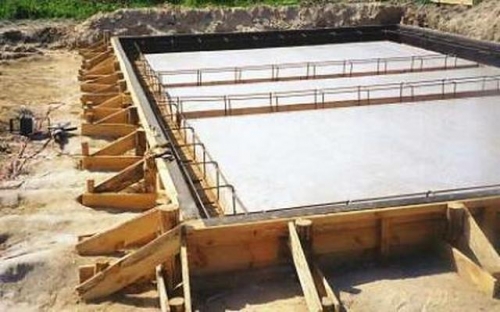

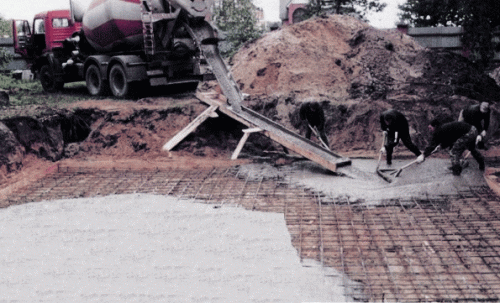

Csempézett alap

A csempézett alap egy monolit szerkezet, a ház teljes területe alá öntve. A számítás elvégzéséhez szüksége van a kezdeti adatokra, vagyis a területre és a vastagságra. Házunk mérete 5×8, területe 40 m2. Az ajánlott minimális vastagság 10-15 centiméter, ez alapján az alap kitöltéséhez 40 * 10 = 400 m3 betonra van szükségünk.

Ezenkívül a nagyobb szerkezeti szilárdság érdekében további merevítőket adnak hozzá az alap teljes felületén. Vagyis az alsó szinten négyzet alakú mélyedések készülnek, amelyek további támogatást nyújtanak. A merevítőkhöz szükséges betonmennyiség kiszámításához ismernie kell azok teljes hosszát és területét. Például egy 5×8 méretű házban az éleket 2,5 méterenként öntik, és kettő a széleken lesz elhelyezve. A bordák szélessége 3, hossza 4. Egy merevítő hossza 8 méter hosszú és 5 méter széles lesz, így a teljes hossz (5 * 3) + (8 *) 4) = 47 méter.

A merevítő szélessége és magassága általában megegyezik a födém magasságával. Ennek megfelelően, ha a födém magassága 10 centiméter, a merevítő mélysége és szélessége 10 centiméter lesz, ebből következik, hogy a egy 10 centiméteres borda 0,1 m * 0,1 = 0, 01 méter lesz, majd megszorozzuk a 0,01 méter2 eredményt2, a borda teljes hosszával 47 métert, 0,41 m3 térfogatot kapunk.

A szükséges mennyiségű megerősítés és huzal kiszámítása

A megbízhatóbb, tartósabb és szilárdabb alap létrehozásához megerősítést használnak. A szükséges megerősítés mennyiségének kiszámításához figyelembe kell venni az alapozás típusát, a talajt és a terhelést. Minél nagyobb az erősítés átmérője, annál nagyobb az alap megengedett terhelése. A választáskor figyelembe kell venni a talaj típusát és a szerkezet súlyát. Ha a talaj elég sűrű, akkor a ház súlyának hatására deformációja kicsi lesz, akkor nem szükséges túl nagy stabilitás az alapozástól. Ezenkívül a megerősítés mennyisége a ház súlyától függ, minél nagyobb, annál nagyobb terhelést kell elviselnie az alapnak..

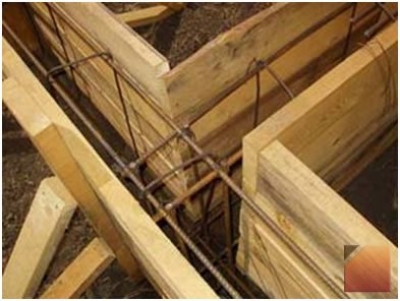

Csík alapozó. Armatúra és kötőhuzal mennyisége.

Az ilyen típusú alapozáshoz nincs szükség túl vastag (10-12 mm) megerősítésre, mivel a szalag alap nagy teherbírással rendelkezik. Magasságától függetlenül csak két erősítőszíjat használ. A hosszirányú megerősítő rudak megtapasztalják a fő terhelést, és 5-10 cm-re vannak a betonfelülettől. Ebben az esetben a függőleges és keresztirányú rudak nem szenvednek terhelést, ezért sima megerősítést használnak..

Az 5×8 -as és plusz egy belső falú ház esetében az alap teljes hossza 45 méter lesz. 4 rúd hosszirányú megerősítésének elvégzéséhez a hozzávetőleges áramlási sebesség 45 m * 4 = 180 méter lesz. Az 50 cm szélességű, 1,5 m magasságú és 40 cm -es lépcsőfokok csatlakoztatására szolgáló szerelvények száma egyenlő hosszúságú lesz: (8 / 0,4) * 0,5 = 10 m, 3 csatlakozási szinttel 10 * 3 = 30, és két fal hossza 60 méter. Szélességben: (5 /0,4 )*0,5=6,25, három szinttel 6,25 * 3 = 18,75, és csak két fal szélességében 37,5 m szükséges. A sima megerősítés teljes fogyasztása az alap teljes területén 37, 5 m + 60 m = 97,5 méter. Ezenkívül hozzáadódik a belső falak alapjának hossza.

Az összekötő huzal mennyisége, amelynek teljes hossza 45 m, és 40 cm -es lépcsőfok egy csatlakozásnál, 30 cm lesz, és a teljes szám (45 m / 0,4 m) * 3 (szintek száma) = 338, szorozva a huzal mérete 338 * 0,3 = 102 méter kötőhuzal.

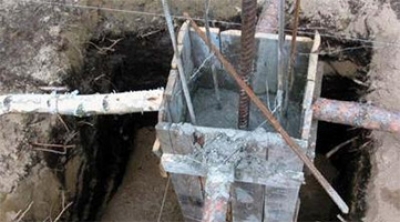

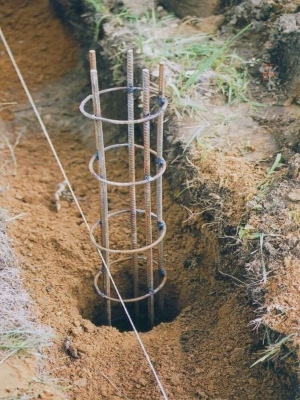

Oszlopos alapozás. Armatúra és kötőhuzal mennyisége.

Mivel az oszlop nem tapasztal túl nagy igénybevételt, a centiméter átmérőjű bordás megerősítés alkalmas függőleges megerősítésre. A vízszintes vasalás semmilyen terhelést nem tapasztal önmagán, csak függőlegesek összekötésére szolgál, így megfelelő a 0,6 vastagságú sima megerősítés. A rudak száma és vastagsága a keretben az oszlop átmérőjétől függ, átlagosan körülbelül 4.

Például 1,5 méteres oszlopmagassággal és 15 cm átmérővel elegendő 4 db 7,5 cm -es rúd és 3 helyen egy köteg. Az 1 cm vastag bordázott vasalás teljes száma 1,5 m * 4 = 6 m. Az egyik kötéshez szükséges sima megerősítés mennyisége 7,5 cm * 4 = 30 cm, a teljes mennyiség pedig 30 cm * 3 = 90 cm . az alap 20 oszlopot tartalmaz, amelyekhez 20 * 6 m = 120 méter bordás megerősítés és 90 cm * 20 = 18 méter sima kell.

A kötőhuzal mennyiségének kiszámítása nagyon egyszerű. A csatlakozások számát, azaz 3 vízszintes rudat meg kell szorozni a függőleges és az egy csatlakozó vezetékének számával: 3 * 4 * 30 cm = 3,6 méter, és a teljes szám 3,6 * 20 = 72 méter.

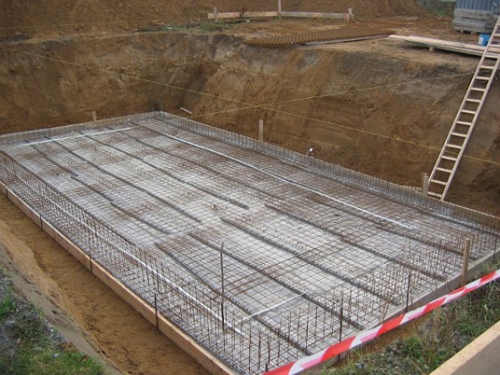

Csempézett alap. Armatúra és kötőhuzal mennyisége.

A megerősítés mennyisége a talajtól és a ház súlyától függ. Ha a szerkezet stabil talajon áll, és nem túl nagy a súlya, akkor 1 centiméter átmérőjű vékony megerősítés alkalmas rá. Ha éppen ellenkezőleg, szerkezetének nagy súlya és rossz talaja van, akkor a vastagabb 14 mm -es megerősítés megfelel Önnek. Az erősítő ketrec lépése a fenti paraméterektől függően legalább 20 centiméter.

Például egy magánház alapja 8 méter hosszú és 5 méter széles. 30 centiméter hosszúságú lépcsőfrekvenciához 27 rúdra és szélességre 17. Szintén a minimális számú erősítőszalag 2, tehát a szükséges rúdszám (30 + 27) * 2 = 114. Ezután ezt a számot megszorozzuk egy sáv hosszával..

Ezt követően a vasalás felső hálójának helyén csatlakozik az alsó hálóhoz, a hosszanti és keresztirányú rudak metszéspontjában. Az összekötések száma 27 * 17 = 459. Ha a lemez vastagsága 20 centiméter, és a keret távolsága a felülettől 5 centiméter, akkor egy csatlakozáshoz 20–10 cm hosszú megerősítő rúdra lesz szüksége (5 + 5 alul és felül) = 10 cm, és az ilyen kapcsolatok teljes számával 459 * 0,1 m = 45,9 méter megerősítés fordul elő. Ennek eredményeként az összes érték hozzáadódik, és megkapja a teljes megerősítés hosszát, majd az alábbi táblázat segítségével kiszámíthatja a szerkezet hozzávetőleges súlyát.

A kötőhuzal mennyiségének kiszámításához ki kell számítani a vízszintes rudak metszéspontjainak számát. A fenti számítás szerint 459 csatlakozás lesz az alsó szinten, és ugyanannyi a felső szinten, összesen 918 kapcsolat. Egy ilyen hely megkötéséhez egy félbe hajlított huzalra lesz szüksége, egy csatlakozás teljes hossza 30 centiméter lesz, ami 918 m * 0,3 m = 275,4 métert jelent.

Mennyibe kerül egy magánház alapjainak megerősítése?

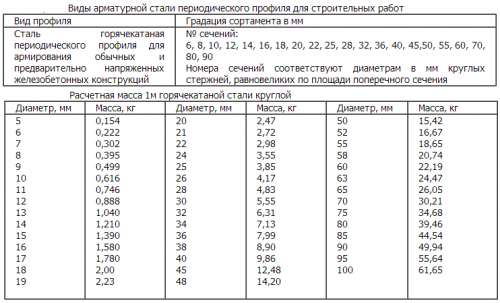

Miután megkapta a szükséges számú méter megerősítést és huzalt, ismerve a vastagságot, a fenti táblázat segítségével kiszámíthatja a szerkezet hozzávetőleges súlyát. Továbbá a költségek kiszámításához megtudjuk az 1 kg megerősítés és a huzal árát. Mivel a különböző régiók árai jelentősen eltérhetnek, a költségek kiszámításához a város fémhengerlési pontjain tájékozódhat..

Mennyibe kerül a ház alapozása?

Miután elvégezte az összes szükséges számítást, és megtudta a szükséges betonkockák számát és egy fémszerkezet árát, kiszámíthatja költségeit, és megtudhatja a magánház alapításának teljes költségét. Egy kocka beton árait az eladók határozzák meg. Ezenkívül ne felejtse el fontolóra venni az előkészítő munkákat, például a talaj feltárását az alapozáshoz, az anyagok szállítását, a munkát és a zsaluzat létrehozását (megvásárolni kívánt táblákból áll).
