A radiátorok típusai és telepítési módszereik

A fűtési rendszer telepítésekor vagy frissítésekor fontos helyesen meghatározni, hogy mely radiátorokat kell vásárolni, hogy ne csak harmonikusan illeszkedjenek a belső térbe, hanem kényelmes mikroklímát biztosítsanak a helyiségben, és jól adjanak ki hőt..

Tartalomjegyzék

Alapanyagok radiátorok gyártásához

A fűtőberendezések gyártásához szükséges anyagok választéka most nagyon széles. E kritérium szerint a fűtőtestek a következőkre oszlanak:

Acél. Ajánlott telepíteni őket vidéki házakba vagy lakásokba, de nem központosított, hanem autonóm fűtéssel. A telepítés megkezdése előtt feltétlenül ellenőrizni kell a rendszerben a nyomást, amely nem haladhatja meg a 8-10 atmoszférát. Éppen ezért megkérdőjelezhető az acél akkumulátorok használata a többszintes épületekben. Valóban, egy központi fűtési rendszerben a nyomás gyakran eléri a 20-24 atmoszféra értéket. A radiátor meghibásodhat és felrobbanhat. Az acél fűtőberendezéseket könnyű súly, jó hőelvezetés, könnyű telepítés és alacsony költség jellemzi. De nagyon gyorsan korrodálódnak, különösen magas páratartalmú környezetben, így élettartamuk a gyártók minden állítása ellenére nem haladja meg a 15 évet. Ezenkívül a radiátorok cseréje elkerülhetetlen, ha azokat olyan helyiségben telepítik, amelyet ritkán látogatnak. Ha a vizet több mint 2 hétig üríti ki a rendszerből, levegő kerül bele, ami azt eredményezi, hogy az elemek belülről nagyon gyorsan rozsdásodnak..

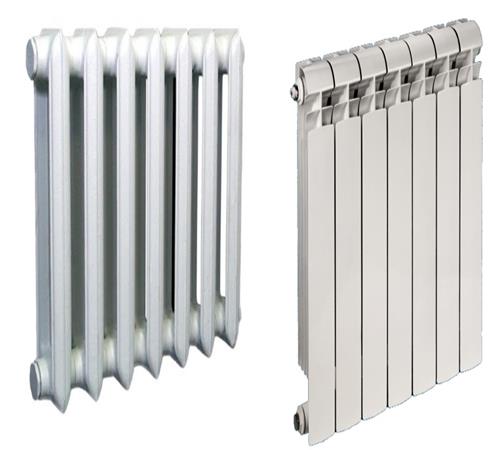

Öntöttvas radiátorok. Különlegességük a kiváló korrózióállóság. Az ilyen radiátorok nagyon sokáig tartanak a jelentős falvastagság miatt is, amely a legújabb generációs modellekben eléri a 2,5 mm -t. Ezért alkalmasak ipari létesítményekben használt nyílt oxigénkoncentrációjú fűtési rendszerekhez. Gyakran többszintes épületekbe telepítik, ahol a meleg évszakban a víz teljesen lemerül az elemekből. A radiátorok kiváló tartóssága lehetővé teszi, hogy a gőzfűtési rendszer részévé tegyék őket, ahol a gőz hőmérséklete gyakran eléri a 150 fokot. Az öntöttvas nem fél a hűtőfolyadék gyenge minőségétől: a rozsda részecskék és egyéb fémszennyeződések, valamint az erősen lúgos környezet kevés hatással vannak az akkumulátor élettartamára, ami jó esetben 10-30, és néha 50 év. Az öntöttvas fűtőberendezéseket jó hőátadás jellemzi, amelyet termikus tehetetlenség kísér: még egy órával a rendszer kikapcsolása után a maradék hőátadás átlagosan 30%, míg az acél akkumulátorok esetében ez a szám nem haladja meg a 15%-ot. A hiányosságok közül meglehetősen esztétikai tényezőket különböztetünk meg: felületi érdesség, tömegesség, megjeleníthetetlen megjelenés, valamint a nagy súly, ami bonyolítja a telepítést.
Alumínium. Ezen akkumulátorok legfontosabb jellemzője a jelentős hőátadás. Az alumínium szakaszok felső részén speciális nyílások vannak, amelyeken keresztül a fűtött levegő belép a helyiségbe, és intenzív konvekciót hoz létre. Emiatt az alumínium radiátorok könnyen biztosítják a helyiség egyenletes fűtését. Úgy tervezték, hogy széles nyomástartományban működjenek, átlagosan 12-18 atm. Az alumínium elemek gyorsan reagálnak a fűtési rendszer működési paramétereinek változására. Célszerű azonban ilyen fűtőberendezéseket csak házakba és ipari helyiségekbe telepíteni, ahol lehetőség van a hűtőfolyadék minőségének ellenőrzésére. A csöveken átáramló folyadék savasságának, azaz pH-jának 7-8 egység tartományban kell lennie. Ezenkívül ezekben az akkumulátorokban gyakran gázbuborékok képződnek, ami végül a rendszer szellőzéséhez vezet..

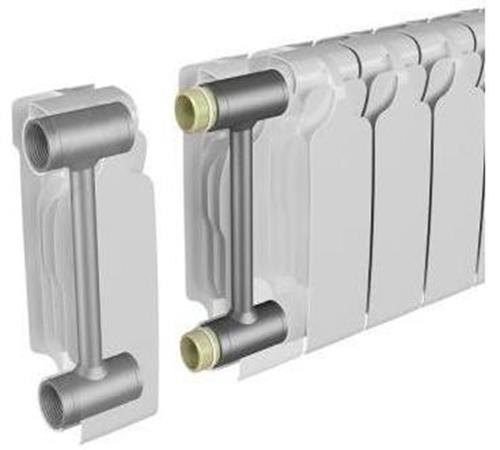

Bimetál. Ezek az akkumulátorok két fémből készülnek: acélból és alumíniumból. Tartósabbak, mint a hagyományos alumíniumok, mivel acél radiátorként készülnek, alumínium tokban. Általában a bimetál radiátorok gyorsan felmelegszenek és lassan lehűlnek. A hűtőfolyadék minősége nem játszik különleges szerepet számukra, és a csővezetékbe belépő víz megengedett pH -értéke 9 -re emelkedik. főként nem magánházakban, hanem vállalkozásoknál és kapcsolt energiatermelő erőműveknél használják, meglehetősen agresszív munkakörülmények között.

A radiátorok típusai

A fűtőberendezések nemcsak a gyártás anyagában, hanem a kialakításban is különböznek egymástól. Attól függően vannak:

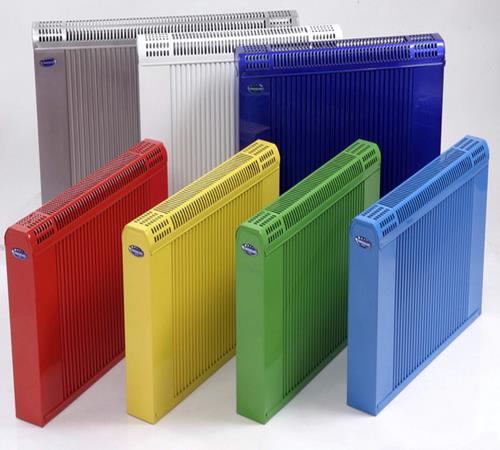

Acél paneles radiátorok. Téglalap alakúak és két acéllemezből állnak, összehegesztve. Bélyegzett mélyedésekkel rendelkeznek, amelyek csatornákat képeznek, amelyeken keresztül a hűtőfolyadék kering. Az U alakú acél bordákat gyakran hegesztik a hátukra, hogy növeljék a hőátadást. Az ilyen akkumulátorok hőátadó területe elég nagy, ezért a fűtött levegő intenzíven kerül a helyiségbe. Az acélpaneles akkumulátorok 6-9 atm üzemi nyomású és 110 fokot meg nem haladó hűtőfolyadék-rendszerekben képesek működni. Ezért általában alkalmazási körük alacsonyemeletes építés..

Szekcionált acél radiátorok. Az üzemi nyomásnak azokban a rendszerekben, amelyekbe szerelik, 10-16 atm-nek kell lennie. Külsőleg a szekcionált fűtőberendezések az öntöttvas modellekhez hasonlítanak, de a különbség a csatlakoztatás módjában rejlik: öntöttvas radiátorok esetében a szakaszokat menetes mellbimbók segítségével rögzítik, míg acél akkumulátoroknál ponthegesztést alkalmaznak. A szekcionált radiátorok robusztusabbak és tartósabbak, mint a panelradiátorok, de költségeik meglehetősen magasak..

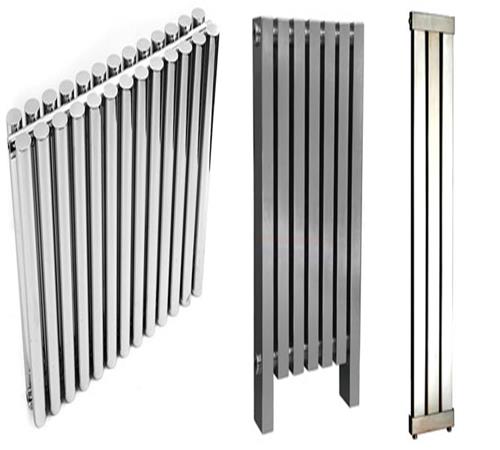

Acél cső alakú radiátorok. A csőszerű radiátorok előnyeinek listája meglehetősen lenyűgöző: ezek biztonságot jelentenek az éles sarkok hiánya, a hűtőfolyadék kis térfogata, ami egyszerűsíti az irányítást, a jó hőátadás és a nagy tehetetlenség, amely lehetővé teszi számukra, hogy hosszú ideig leadják a hőt. idő. Ezek az akkumulátorok alkalmasak 10-15 atm nyomású rendszerekbe történő beépítésre, és gyakorlatilag kiküszöbölik a szivárgásokat, azonban az acél vastagsága nem haladja meg az 1 mm-t. Ugyanakkor az ilyen radiátor ára továbbra is jelentős.
Szilárd alumínium radiátorok. Extrudált profilokból hegesztik őket. Az ilyen típusú modellek gyártásakor az alumínium nem tartalmaz különféle adalékanyagokat, ami lehetővé teszi a plaszticitás fenntartását. Így az alumínium elemek ellenállnak a belső kalapácsnak és a külső mechanikai igénybevételnek. A kereszteződő tömítések hiánya miatt tartósabbak, és tartósságukat tekintve az egy darabból álló alumínium fűtőberendezések nem rosszabbak, mint az öntöttvasak. Ezek a radiátorok azonban a nem szétválaszthatóak kategóriájába tartoznak, ezért működés közben nem lesz lehetséges növelni őket..

Alumíniumból készült szekcionált radiátorok. Ezekben a szakaszok fröccsöntéssel készülnek, és menetes mellbimbókkal vannak összekötve. A metszéscsuklók tömítettségét szilikon és paronit tömítések használatával érik el. Ha inkább az ilyen fűtőberendezéseket részesíti előnyben, értékelni fogja a szakaszok felépítésének lehetőségét a hőátadás növelése érdekében, azonban számos csatlakozás negatívan befolyásolja megbízhatóságukat..

A radiátorok összehasonlító jellemzői gyártó szerint

Most különféle fűtőberendezések kaphatók. Emeljük ki közülük a legnépszerűbbeket:

Globális radiátorok (Olaszország). A céget 1971 -ben alapították az olasz Bergamo tartományban, és 1994 óta van jelen az orosz piacon. Ezeket az alumínium fűtőberendezéseket hosszú élettartam, kiváló hőhatás és 16 atm -ig terjedő nyomás jellemzi. Ugyanakkor azonban csak tisztított hűtőfolyadékkal ellátott fűtési rendszerekben szabad használni őket, mivel a csővezetékben lévő víz rossz fizikai -kémiai mutatói hozzájárulnak azok gyors megsemmisítéséhez. Áraik nagyban változnak, 10 és 110 dollár között mozognak, a radiátor méretétől és hőleadásától függően..
Radiátorok Kermi acélból (Németország). A modellcsalád olyan akkumulátorokat tartalmaz, amelyeket alsó és oldalsó csatlakoztatásra terveztek. A nyomás a fűtési rendszerben használatuk során nem haladhatja meg a 10 bar értéket, és a hőhordozó hőmérséklete 110 fok. Az ilyen radiátorok sokféle csővezetékhez alkalmasak, és lenyűgözőek a magas hőátadással és a termosztátok telepítésének lehetőségével. A gyártó egy régi, 1874 -ben alapított cég, amely radiátorok, konvektorok és padlófűtés gyártására szakosodott. A hátrányok közül kiemeljük a korrózióra való hajlamot, ami jelentősen csökkenti az akkumulátor élettartamát. A radiátorok ára 22 és 200 euró között mozog.

Öntöttvas radiátorok RD-100 (Ukrajna). 2003 óta a Luganszki Öntöde és Gépgyár gyártja őket. Az akkumulátorok megfelelnek minden modern szabványnak, különböznek a hűtőfolyadék minőségére való alacsony érzékenységtől, a hatékonyságtól, az alacsony hidraulikus ellenállástól és a tartósságtól. Az ilyen típusú radiátorok felszerelése azonban meglehetősen nehéz a nagy súlya miatt. A szakasz egészének költsége 7,5 dollártól kezdődik.
Bimetál elemek Royal Thermo (Olaszország). Ez a védjegy a múlt század végén jelent meg a piacon, és 1998 óta szállítja termékeit a kelet -európai országokba. Előnyük a speciális InoxPro korrózióvédelmi technológia, amely lehetővé teszi a fűtőberendezések használatát rossz minőségű hőhordozóval rendelkező rendszerekben. A profil szárny alakú alakja lehetővé teszi a konvekciós légáramlás intenzitásának jelentős növelését, és ezáltal a helyiség kiváló minőségű fűtését. Az elemek ára 60-350 dollár.

Az ár-minőség arányt tekintve a legoptimálisabb választás a Royal Thermo bimetál radiátor, amely tökéletes a háztartási fűtési rendszerekhez, amelyek nagy mennyiségű szennyeződést tartalmaznak a hűtőfolyadékban..

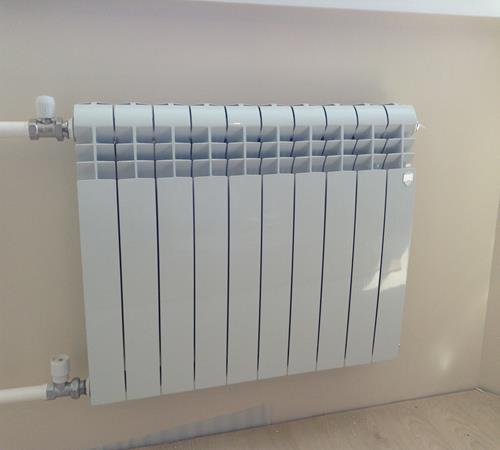

Tippek a radiátorok beszereléséhez

Még egy kezdő számára sem lesz olyan nehéz a radiátorok telepítése. Szüksége lesz egy csavarkulcsra, fogóra, magára a radiátorra, elzárószelepekre, tengelykapcsolókra, sarkokra, gumibetétekre és perselyekre, egy egycsöves rendszer bypassjára, Mayevsky szelepre, amely szükséges a levegő kiszabadításához a rendszerből. Most folytassuk a tényleges telepítést:

Határozza meg a fűtési rendszer típusát: egycsöves vagy kétcsöves.
A fűtőberendezésekre alkalmas csővezeték-elemeket úgy szereljük fel, hogy a cső egy méterének legalább 0,5 cm-es lejtése legyen a hűtőfolyadék mozgásának irányában. A padlótól a radiátorig terjedő távolságnak 6-10 cm-nek kell lennie, és az ablakpárkány aljától az akkumulátor tetejéig-5-10 cm. Hagyjon 3-5 cm-es rést a fűtőelem és a fal között.
Megjelöljük azokat a helyeket, ahová a konzolokat telepítik, és gondosan ellenőrizze a köztük lévő távolságokat. A szabályok szerint egy konzolra van szükség a radiátor területének négyzetméterenként.
Furatokat fúrunk a konzolokhoz, és dübeleket helyezünk belé, amelyekbe a rögzítőelemeket csavarják, radiátort szerelnek rájuk.

A következő szakaszban az előadónak nyomatékkulcsokra lesz szüksége, hogy fenntartsa a nyomatéknyomatékot, és elkerülje a túlzott összeszorulást és az elégtelen feszességet. Szüksége lesz egy speciális tömítőszalagra, olajfestékbe mártott vontatóra vagy tömítőanyagra is. Ezt követően szükséges:

Teljesen ürítse ki a rendszert.

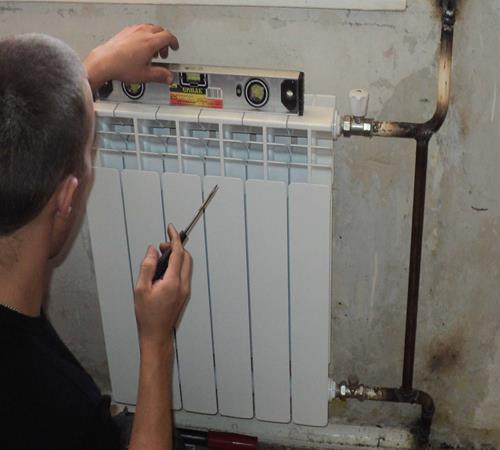

Szintező segítségével ellenőrizze az akkumulátor vízszintes és függőleges helyzetét a tartókon.
Húzza ki az összes dugót a radiátorból.

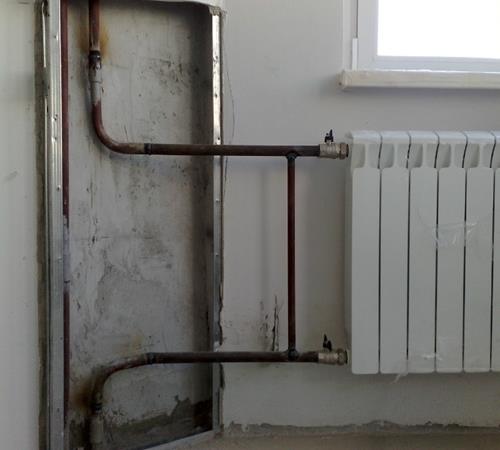

Egycsöves áramkör esetén csatlakoztasson egy szeleppel ellátott bypass-t. Kétcsöves rendszer esetén a csatlakozás menetes lehúzóval történik, amelyek közötti illesztéseket bármilyen tömítőanyaggal le kell zárni..

Az öntöttvas elemek szinte ugyanúgy vannak felszerelve, kivéve, hogy nagy súlyuk miatt nem rögzíthetők fafalakhoz. Ezért speciális padlótartókat használnak számukra. Ezenkívül az öntöttvas radiátorokat le kell csavarni a telepítés előtt, a mellbimbókat be kell állítani és újra össze kell szerelni az adott helyiség fűtéséhez szükséges szakaszok számából. A szétszerelést egy munkapadon kell elvégezni két radiátorkulccsal, és lehetőleg együtt, mivel a ferdeség elkerülése érdekében a felső és az alsó mellbimbót egyszerre kell lecsavarni. Az utolsó szakaszban ajánlott elvégezni az akkumulátor nyomáspróbáját, amelyhez jobb kapcsolatba lépni egy szakemberrel.
