A vízelvezető rendszer telepítése

Szinte egyetlen ház sem nélkülözheti az ilyen elemet, mint a vízelvezető rendszer. Végül is ez egy funkcionális építészeti részlet, amely megvédi az épület tetőjét, alapját és homlokzatát a természetes csapadék káros hatásaitól. Ez a lefolyó, amely eltávolítja a szerkezetre veszélyes nedvességet a speciálisan kialakított csöveken, tölcséreken és ereszcsatornákon keresztül. A cikkben megvizsgáljuk a vízelvezető rendszer telepítésének szabályait.

Tartalom:

A vízelvezető rendszerek mind lakó-, mind középületek, mind ipari épületek számára szükségesek. Különböző elemekből állnak, és a telepítés során világos sorrendre van szükség, csak ebben az esetben lehetséges a lefolyó megfelelő működése..

A vízgyűjtő és -leeresztő rendszer meglehetősen összetett eszközzel rendelkezik, mivel sok elemből áll, a telepítés során fellépő problémák elkerülése érdekében gondosan olvassa el a vízelvezető rendszer telepítési utasításait. Ez a helyzettől függően változhat, de a fő elemek és céljuk változatlan marad..

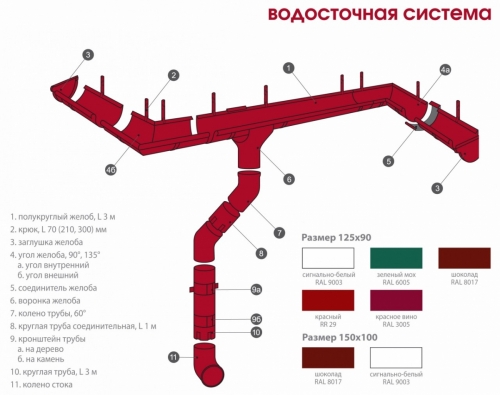

A vízelvezető rendszer elemei

A vízelvezető rendszer fő elemei a csövek és az ereszcsatornák, emellett különféle összekötő eszközökre lesz szükség. Tehát mi szükséges a lefolyó felszereléséhez.

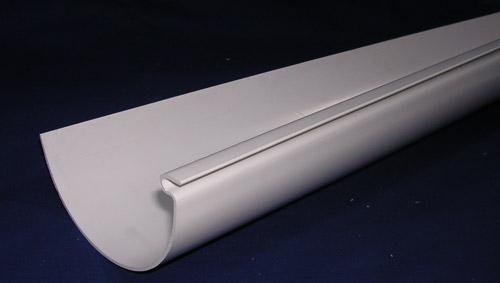

Esővízcsatorna

Ez egy félköríves, felül nyitott csatorna, vízszintes rögzítéssel, amely meghatározza a víz irányát. Ebben halmozódnak fel a légköri csapadékok és az olvadékvíz, amelyek lefolynak a tetőn. Az alap és a homlokzat védettségi foka ennek az elemnek a beszerelésének minőségétől függ, mert ha az ereszcsatorna áthalad egy bizonyos mennyiségű folyadékon, akkor nagyon nehéz lesz elkerülni a talajeróziót és az alap megsemmisülését. Ezenkívül a rosszul felszerelt ereszcsatornák miatt gyakran megfigyelhető az alagsori szivárgás..

Az elem lehet egyenes és szögletes (külső és belső sarokra osztva, valamint univerzális, amely az épület mindkét oldalára van felszerelve), elhelyezkedése eltér, az alkatrészeket egy szerkezetbe rögzítik egy speciális ereszcsatlakozó. Az ízületek tömítettségét a speciális gumi tömítések jelenléte biztosítja a csatlakozó belsejében, amely szintén félkör alakú, nyitott alakú.

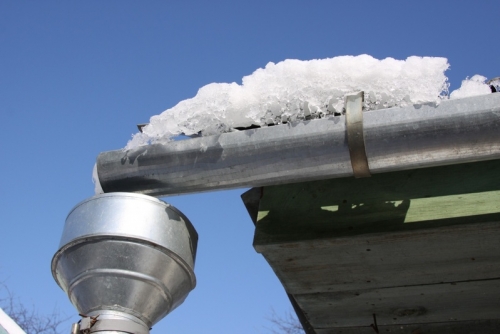

Télen az ereszcsatorna gyakran megakadályozza, hogy a hó lecsússzon a tetőkről, vagyis hótartóként működik. Ez különösen igaz a fémprofilokkal borított lejtős tetőkre..

Konzol vagy tartó az ereszcsatornához

Ereszcsatorna tetőszerkezetre történő felszerelésére tervezték. Ez az elem kétféleképpen módosítható:
Szükséges az ereszcsatorna rögzítése a tető szélén, és az ereszcsatorna vízszintes szintjének további fenntartására is szolgál, ráadásul a tartók szabályozzák az ereszcsatorna rendszer lejtését. Ez az elem különböző átmérőjű, és az ereszcsatorna méreteinek megfelelően kerül kiválasztásra. Egy téglalap alakú ereszcsatorna -rendszer telepítéséhez általában a konzolokat már a csomag tartalmazza..
Vékony acéllemezből készülnek, vastagsága 4 mm. A konzolokat 50 cm -enként ajánlott felszerelni, ebben a változatban megbízhatóbb rögzítés biztosított. De a telepítés 60-90 cm -es lépcsővel is lehetséges, a lényeg az, hogy 10 mm -es lejtést kell tartani (az ereszcsatorna minden 350 cm -jére).

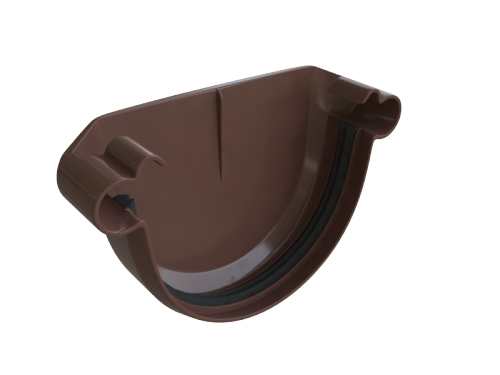

Ereszcsatlakozók

Az ereszcsatorna végeire van felszerelve, és úgy tervezték, hogy szorosan zárja le a szerkezetet a szivárgás elkerülése érdekében. Ezenkívül az elem segíti az ereszcsatorna rögzítését és merevségét. Lehetnek univerzális típusúak, vagy külön bal- és jobbkezesek. A csatorna keresztmetszetétől függően a dugók konfigurációja is kiválasztott, félkör vagy téglalap alakú.

Nem mindig a rendszerhez tartozik, előfordulhat, hogy nem áll rendelkezésre, és akkor ajánlott külön megvásárolni, mivel ennek az elemnek a használata nélkül víz kerül a tetőfedő lemez alá.

Lefolyócső. Tölcsér elvezetése vagy vízbevitel. Védőrács

Leeresztő cső – a rendszer másik fő eleme, függőlegesen rögzítve, és kisebb alkatrészekből – linkekből és rögzítőelemekből – összeállított szerkezet. A cső szükséges az ereszcsatornában felhalmozódott víz speciális leeresztő pontra történő levezetéséhez.
Vízelvezető tölcsér vagy vízbevitel – ez a rész az ereszcsatornából a lefolyócsőbe van szerelve, vagyis az ömledék és az esővíz elvezetését szolgálja a csatornából a lefolyóba.
Védőrács vagy a szél felől emelkedik a földről. Enélkül a vízelvezető rendszer eltömődhet és elveszítheti hatékonyságát, vagyis a víz nem jut át a csövön, elkezd felhalmozódni az ereszcsatornában, és egyszerűen túlcsordul a szélén. Éppen ezért, ha egy elem nem szerepel a készletben, akkor ajánlott külön megvásárolni, és nem hagyni figyelmen kívül a telepítését..

Csőcsatlakozók vagy csatlakozó

Ez az elem szükséges ahhoz, hogy a vízelvezető rendszer részeit egyetlen szerkezetbe rögzítse. Csatlakoztatja a leeresztő csöveket, és egyidejűleg meghosszabbítja őket, hasznos a leeresztő könyök és a főcső csatlakoztatásához is.
Megbízható tömítettséget biztosít, konfigurációjából adódóan, emellett képes kompenzálni a tágulást a hőmérséklet változásakor.

Lefolyó vagy leeresztő könyök. Tee. Kontúrok vagy univerzális térd

Lefolyócső vagy leeresztő könyök – ez az elem a víz elvezetését szolgálja, a lefolyócső végén van rögzítve.

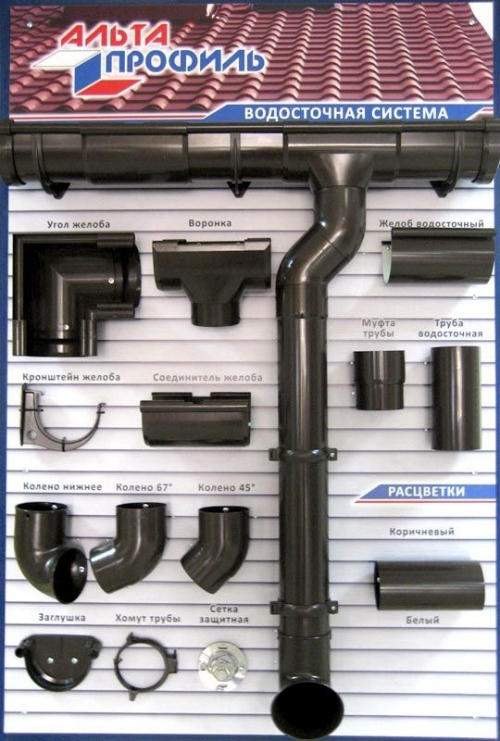

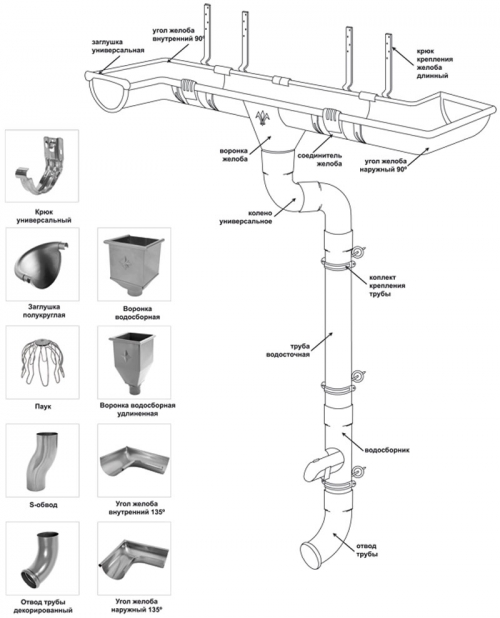

Ereszcsatorna rendszer alta profil elemek a szereléshez

Tee – kötelező részlet azokban az esetekben, amikor el kell végezni a lefolyócsövet, vagyis annak elágazását.
Kontúrok vagy univerzális térd – olyan esetekben használják, amikor el kell távolítani a lefolyócsövet a kiemelkedésekből, nagyon gyakran vannak olyan helyzetek, amikor lehetetlen egyenes csövet fektetni a homlokzaton lévő építészeti vagy díszítő elemek miatt, akkor ez a részlet jól fog jönni. Mivel az elkerülő út univerzális, a fő vízelvezető szerkezetet jobbra és balra is el lehet fordítani..

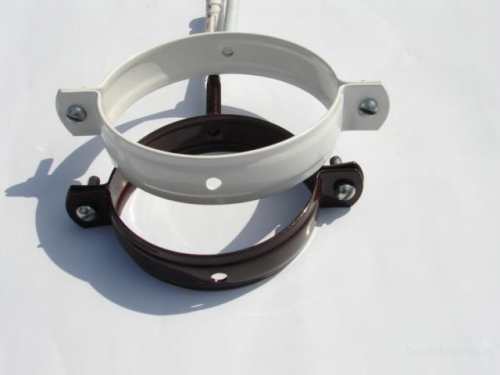

Clamp

Elem a cső rögzítéséhez az épület falához. Külsőleg egy gyűrűre hasonlít az egyik oldalon nyitva, a másik oldalon, speciális rögzítéssel, csapok formájában. A rögzítés módja, és ezért a csapok típusa is eltérő lehet az egyes anyagoknál, ezért egyeseket ásványi felületekhez, például téglához, kőhöz vagy betonhoz, a másik típusú szegecseket pedig fához való rögzítéshez kell használni. bázis. Ezt az elem kiválasztásakor figyelembe kell venni..

Az ilyen rögzítők nemcsak a cső helyén tartására, hanem a függőleges elhajlás megakadályozására is szükségesek. Mivel a különböző teljesítményterhelések (például széllökések) megzavarhatják a lefolyó helyzetét. Általában az 5 m magasságú csőhöz 3 tartó szükséges.
A gyűrűket úgy tervezték, hogy lehetővé tegyék a cső rögzítését a faltól egy bizonyos távolságra, ami megakadályozza a homlokzat kellemetlen következményeit.
Ezek az elemek a lefolyórendszer fő elemei, az apró részletek eltérhetnek a különböző módosításokban, de a főbbek változatlanok maradnak. Tehát néha fűtési rendszert telepítenek az ereszcsatornákhoz és csövekhez..
Bizonyos esetekben a lakástulajdonosok úgy döntenek, hogy elhagyják a vízelvezető rendszereket, vagyis a tetőből a talajba áramló csapadékot és olvadékvizet a talajig, ez egy rendezetlen vízelvezető rendszer, és csak kis épületekben megengedett. Más esetekben a vízelvezető rendszert fel kell szerelni annak érdekében, hogy megakadályozzák az alapozás idő előtti kopását, valamint a homlokzati elemek károsodását..

Az ereszcsatornák osztályozása és az anyag fő jellemzői

A vízelvezető rendszerek kétféle lehetnek:

belső;
külső.

A különbségek közöttük az, hogy néhányat épületekbe (csővezeték) építenek be, és még negatív hőmérsékleten is működhetnek, míg a második típus kívülről, azaz a tetőre és a homlokzatra van felszerelve. A külső ereszcsatornák gyakoribbak, mivel könnyebben felszerelhetők és kicsit könnyebben karbantarthatók..

A beszerelés elvének különbségei mellett az ereszcsatornákat a gyártás anyaga is megkülönbözteti. Tehát ma a legnépszerűbbek a következők:

fém ereszcsatorna, amely lehet acél polimer bevonattal (festett) vagy horganyzott acélból;

réz ereszcsatornák bevonattal vagy anélkül;
műanyag ereszcsatornák (polivinil -klorid alapú);
titán-cink ereszcsatornák.

A vízelvezető rendszer fémprofilból történő felszerelése bizonyos előnyökkel jár más típusokkal szemben. Melyek között:

nagy szilárdságú;
korrózióállóság a kiegészítő bevonatnak köszönhetően, amely megakadályozza a fém vízzel és levegővel való érintkezését;
képes ellenállni a szélsőséges hőmérsékleteknek, valamint a súlyos fagyoknak (-60 fokig) és a hőnek (+120 fokig), ami azt jelenti, hogy a működés különböző éghajlati körülmények között megengedett;
a vízelvezető rendszer használatának lehetősége további elemek nélkül, hogy kompenzálja a hőmérsékletváltozásokból származó lineáris tágulást;
széles színválaszték (polimer bevonat használata esetén).

Természetesen a műanyagból készült vízelvezető rendszer beszerelése vonzóbb áron van, de működési jellemzői valamivel alacsonyabbak, mivel az ultraibolya sugárzás hatására a szerkezetek gyakran deformálódnak, és az alacsony hőmérséklet hatására a műanyag törékeny és könnyen sérülhet.

A gyártási anyagon kívül a lefolyócsövek konfigurációjukban is különböznek. Tehát lehet kerek vagy téglalap alakú keresztmetszetük, és különböző csőátmérők..

A 15 cm átmérőjű csövek körülbelül 120 m2 -es vizet engedhetnek le a tetőről. Ezt figyelembe kell venni a rendszerparaméterek kiválasztásakor..
Ezenkívül a homlokzaton lévő csövek száma a csövek átmérőjétől függ. Az alábbiakban egy példa a grand line ereszcsatorna rendszer telepítésére.

Ereszcsatorna -rendszer telepítési technológiája

Ami a vízelvezető rendszer saját kezű telepítését illeti, általában sokan meg tudják csinálni. Fontos, hogy kövesse a telepítés alapvető lépéseit, és ne hagyja ki a fontos pontokat. Csak ebben az esetben garantálható a szerkezet hosszú élettartama..

A vízelvezető rendszert minden homlokzati munka befejezése után telepítik, de a tető felszerelése még nem fejeződött be. Vagyis a tetőfedés lerakása előtt a vízelvezető rendszert teljesen össze kell szerelni. Ez az eljárás teszi lehetővé az építkezés lehető legkényelmesebb kivitelezését..
Az előzetes előkészítés szakaszában egyes elemeket összekapcsolhat egymással, és speciális kompozícióval dolgozhatja fel. Tehát dugókat lehet felszerelni az ereszcsatornára, és az ízületeket speciális vízálló tömítőanyaggal olajozzák. Meg kell jegyezni azt a helyet is, ahol a tölcsért az ereszcsatornákra szerelik, és fém ollóval (fémszerkezet esetén) vagy más építési szerszámmal vágják..

Fontos! Az ereszcsatornán lévő lyuk átmérője valamivel kisebb legyen, mint a tölcsér kimenete. Ezután a tölcsért speciális bilincsekkel és a mellékelt zárócsatlakozóval kell rögzíteni.

A munka fő szakaszában vízszintes szerkezeti elemeket szerelnek fel, vagyis az ereszcsatornát a tetőfedő rendszerhez rögzítik. Először is, az ereszcsatorna -tartó rögzítve van, annak meghatározásához, hogy mennyi szükséges ebből az elemből, az ereszcsatorna becsült hosszát (az épület kerülete) legfeljebb 90 cm -es szegmensekre kell osztani (lehetőleg egy kicsit gyakrabban 50-60 cm), és ennyi konzolra lesz szükség.

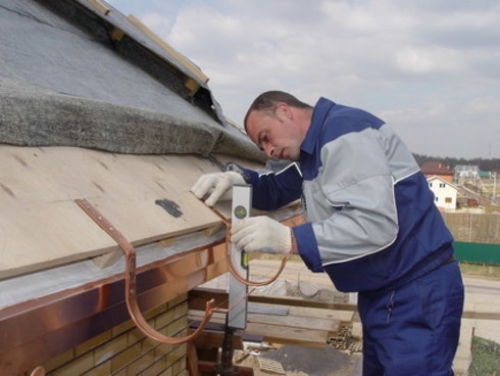

Ha a számítás megtörtént, és az elem a kívánt mennyiségben rendelkezésre áll, elkezdheti alkalmazni a jelölést. Ehhez a szarufatábla alsó szélén a pontokat egyenlő távolságra ceruzával vagy jelzővel jelölik, ezek lesznek a telepítési helyek. Itt hosszú horgokat csavaroznak fel önmetsző csavarokkal (3 db horogonként). Ebben az esetben a hosszú horgokat a tetőfedő anyag kiszórása előtt kell felszerelni, és a rövid horgokat a már lefektetett vászonnal lehet felszerelni..
Az ereszcsatorna -tartóknak legalább 5 mm lejtésűnek kell lenniük 1 futóméterenként, vagyis függőleges eltolással kell felszerelni őket. A hajlítási pont minden tartón meg van jelölve, és minden tartót speciális szerszám (horog) segítségével meghajlítanak. A kampók úgy vannak felszerelve, hogy a tető széle az ereszcsatorna közepén legyen. A hajtás helyét egyértelműen egy vonal mentén kell igazítani.
A helyes lejtést egyszerű módon hozhatja létre. Ehhez állítsa be az első és az utolsó konzolt a megfelelő szögben, és rögzítse, húzza a fonalat közéjük, és igazítsa el az összes többi horgot..
A hosszú konzolok felszerelése után fedheti le őket vízszigetelő anyaggal és teheti a ládát. Néha a horgokat kezdetben az esztergáló rudakra szerelik fel, a módszert minden esetben a legmegfelelőbbnek választják..

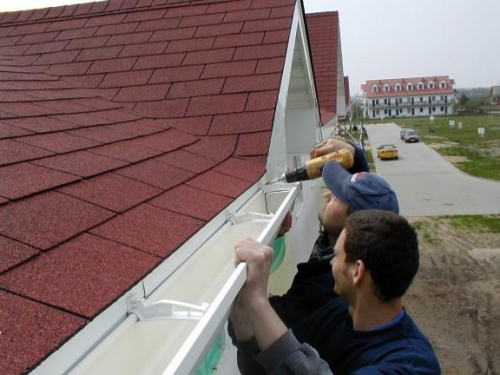

A következő lépés az ereszcsatorna felszerelése. Mivel a dugók és tölcsérek már rögzítve vannak rá, elegendő egyszerűen az ereszcsatornát a tartókra felszerelni, és speciális rögzítőelemekkel rögzíteni. Feltétlenül rögzítse mind a külső, mind a belső élt úgy, hogy az elem a lehető legerősebben legyen elhelyezve..

Az épületek gyakran hosszabbak, mint egy ereszcsatorna paraméterei, ezért az elemeket össze kell kötni. Ehhez egy összekötő elemet használnak. A hőmérséklet -ingadozások során fellépő tágulás kompenzálása érdekében ajánlatos 5 mm távolságot hagyni az ereszcsatornák között. A kerek csatlakozók általában pattanócsuklóval vannak felszerelve, amely nagyon szilárdan rögzíti az elemeket. Ezenkívül a megfelelő csatlakozó gumitömítéssel rendelkezik, amely megakadályozza a folyadék áramlását a vályú alatt. A téglalap alakú ereszcsatornák csatlakozói mindkét oldalon lehajtható reteszekkel rendelkeznek, és általában nincsenek lezárva. Ezzel az opcióval az ízületeket tömítőanyaggal kell feltölteni..

Példa vízi rendszerek vízelvezető rendszerének telepítésére

Az összes vízszintes elem telepítése után folytathatja a függőleges rész telepítését. Ehhez egy szögletes könyök van rögzítve a tölcsérhez. Mielőtt azonban a lefolyócső közvetlen gyűjteményéhez érkezne, fel kell szerelnie a tartókat. Ennek az elemnek a telepítését legfeljebb 1 m távolságra kell elvégezni. Ha a cső nem haladja meg a métert, akkor legalább két tartót kell felszerelni, különben az alkatrész elveszíti funkcionalitását.
Célszerű úgy felszerelni a konzolt, hogy az a csövek kötéseire essen (egymás között vagy egy elkerülő csővel). Nem szabad megfeledkezni arról, hogy a lefolyó teljes hosszának olyannak kell lennie, hogy a leeresztő könyök felszerelésekor annak éle a talajtól legfeljebb 20-30 távolságra legyen.
A bilincseket a falhoz rögzítik a gyártó által biztosított rögzítéssel, vagyis megkülönböztetik a fa alapra és a téglafalra történő felszerelést. A konzolban lévő cső egy meglévő zárral van rögzítve. A csőnek legalább 4 cm távolságban vissza kell vonulnia a falról. A csöveket speciális csatlakozókkal kell összekötni egymással..

Az ereszcsatorna rendszer telepítése videó

Ezzel befejeződik a vízelvezető rendszer telepítése. Az ellenőrzéshez várhat az első esőre, de jobb, ha ön öntsön vizet az ereszcsatornába, vagy futtassa át a tetőfedő anyagon. Ha problémákat talál, azonnal javítania kell, különben a jövőben mind a lefolyó szerkezete, mind a szerkezet elemei szenvedhetnek.

A gyártók nagyon tartós és megbízható csatornarendszereket kínálnak, amelyek több mint 20 évig tarthatnak anélkül, hogy megváltoztatnák fő jellemzőiket és funkcióikat..
