Az esővíz elvezetése a tetőről

A tetőről áramló esővíznek hatalmas romboló ereje van. Először is, a ház falai és alapjai nedvesek lesznek, ami gyors kopásukhoz vezet. Másodszor, a víz, amely a magasból a vak területre esik, rövid időn belül kiüti és kimossa az üregeket. A beton vak terület gyorsan összeomolhat, mint a járólapok. Harmadszor, a tetőről folyó összes víz közvetlenül a ház melletti talajba szívódik fel, ami az alagsorok és pincék elárasztásához vezet. Lehet hosszú ideig felsorolni a következményeket, de már most egyértelmű, hogy szükség van a tetőről a víz elvezetésére. Ehhez a tető eresze alá vízelvezető rendszert kell felszerelni, amely összegyűjti a tetőről folyó vizet, és a helyszínen kijelölt helyre irányítja. Annak érdekében, hogy mindent helyesen tegyen, ismerkedjen meg a vízelvezető rendszer mely elemeire lesz szükség, milyen anyagok lehetnek, valamint a telepítés technológiájával..

Tetőleeresztő rendszer – elemek

Kétféle vízelvezető rendszer létezik – külső és belső.

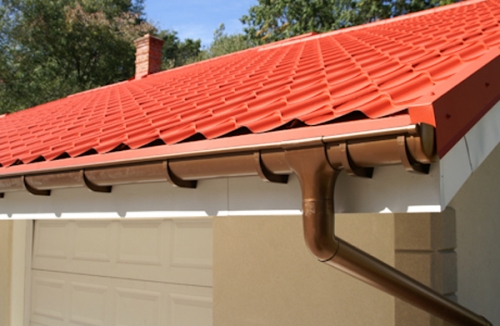

Külső vízelvezető rendszer a tető túlnyúlásaira kell felszerelni abban az esetben, ha a tető lejt (egyszögű, kettős lejtésű, csípős stb.). Ezt a típusú rendszert a legtöbb vidéki házban használják, ezért részletesebben megvizsgáljuk..

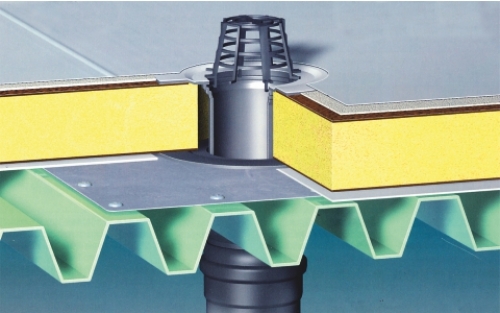

Belső vízelvezető rendszer lapos tetőkön telepedik le, ahol a tetőfedő anyagnak speciális lejtője van, amely tölcsérhez vezet – csapadékvíz -befogadó, amely az épület belsejében vagy a műszaki üregekben lévő lefolyócsőbe jut.

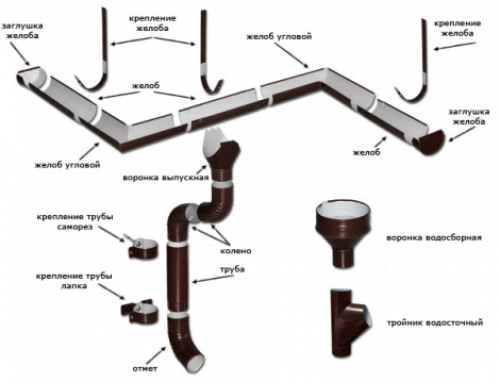

A külső vízelvezető rendszer elemei:

• Esővízcsatorna. A ház tetejéről lefolyó víz összegyűjtésére szolgál. Különböző formájú és méretű lehet, és különböző anyagokból készül. Az ereszcsatorna mentén a víz a lefolyócsőbe kerül, amely a vizet a tetőből származó víz lefolyójába irányítja.

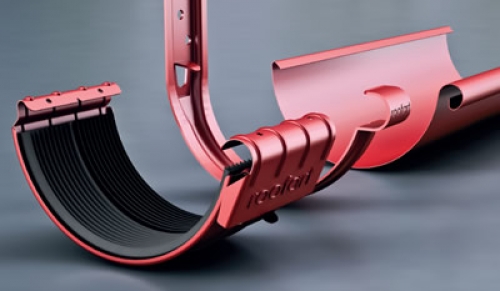

• Ereszcsatlakozók. Általában az ereszcsatorna rendszer ereszcsatornái nem hosszabbak 2,5 m -nél, ezért az ereszcsatorna hosszabb tetőre történő felszereléséhez össze kell kötni az ereszcsatornákat. A csatlakozók gumi tömítésekkel vannak ellátva, amelyek biztosítják a csatlakozás tömítettségét, és egyben kompenzálják az ereszcsatorna anyagának hőtágulását..
• Ereszcsatorna szög. Különféle sarokdarabok a ház belső sarkainak felvázolásához. Kiváló folyadékdinamikát biztosít.
• Konzolok. Különféle típusú elemek szükségesek az ereszcsatornák tetőre rögzítéséhez. Hosszú horog lehet ereszcsatornák akasztásához, rövid kampó, kompakt horog. Mindegyik más kialakítású, és különböző helyzetekben használják őket..
• Tölcsércsatorna. Segítségével az ereszcsatornákból összegyűlik a víz a lefolyócsőben. Kötelező elem az ereszcsatorna beszereléséhez, megfelelő telepítéssel, további tömítésre nincs szükség.
• Ereszcsatlakozók az ereszcsatorna szélei mentén kell felszerelni, hogy a víz ne folyjon le.
• Pipa. Az ereszcsatornákból a vizet leeresztik. A cső mentén a vizet egy kijelölt helyre engedik. Telepítve a tölcsér alá és biztonságosan rögzítve.

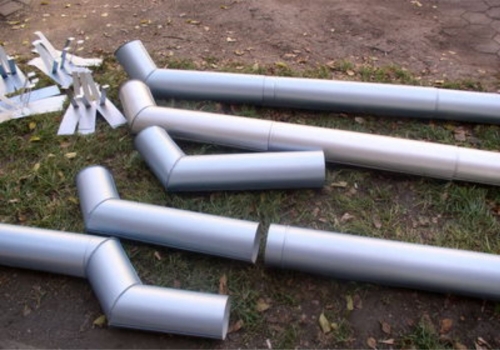

• Cső könyök és leeresztő térd a víz elvezetésére szolgál az épület alagsorából és vakterületéről. A cső könyöke a lefolyó irányának megváltoztatására szolgál. A leeresztő könyök alul van felszerelve, így a víz közvetlenül a csapadékcsatornába áramlik.
• Csőkonzolok. Arra szolgál, hogy rögzítse az esőcsövet a ház falához, hogy a széllökések ne zavarhassák annak helyzetét.

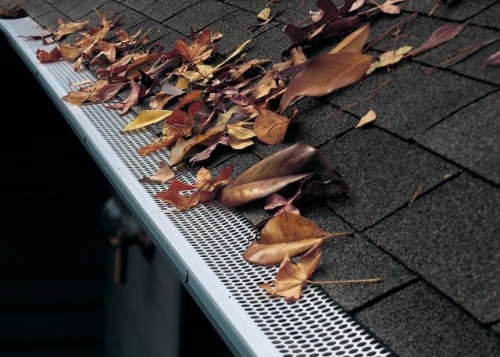

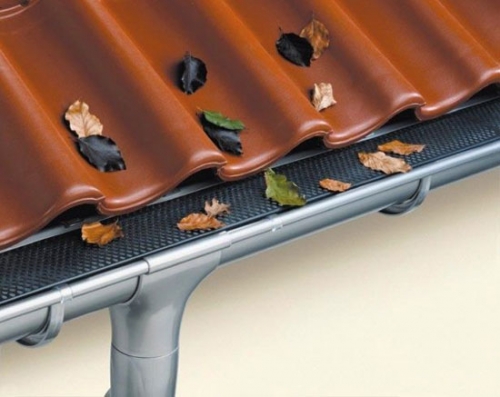

A fenti elemeken kívül néha védőpajzsot is használnak. hálósapka az ereszcsatornához, hogy a törmelék, például a levelek ne kerüljenek bele. Végül is az eltömődött lefolyó rosszul kezdi ellátni funkcióit. Ezenkívül a lefolyócső helyett dekoratív vízelvezető láncok is használhatók, amelyeken keresztül a víz egy tartályba vagy egy virágágyásba folyik, amely közvetlenül a tölcsér alatt található. Egy ilyen lánc a ház igazi dísze lehet, ha helyesen megverik más külső tárgyakkal, és olyan csatornákat választanak ki, amelyek szervesen kombinálódnak a lánccal..

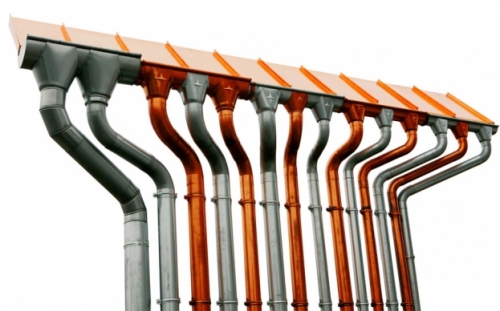

Ereszcsatornák és lefolyócsövek típusai

Az ereszcsatornák és csövek a tető vízelvezető rendszerének fő elemei. A piacon kész elemeket tartalmazó vízelvezető rendszereket vásárolhat, amelyek csatlakoztatása és telepítése után biztos lehet abban, hogy az esővíz összegyűjtése és elvezetése biztosított. A legfontosabb dolog a megfelelő méret kiválasztása. Jellemzően az ereszcsatorna átmérője 90 mm és 150 mm között változik, és a lefolyócső átmérője 75 mm és 120 mm között van..

A csatorna és az esőcső átmérője a ház tetejének méretétől függ. A 10–70 m2 -es kis lejtésű tetőkhöz 90 mm átmérőjű ereszcsatornák és 75 mm -es csövek alkalmasak. A 100 m2 -nél nagyobb lejtésű tetőkhöz 100, 120, 130 és 150 mm átmérőjű ereszcsatornákat, 90 mm, 100 és 120 mm csöveket használnak.

A méreten kívül a vízelvezető rendszer elemei különböznek a gyártás anyagában és még alakjában is..

Ereszcsatorna anyaga

Az ereszcsatorna -rendszerek, beleértve a csatornákat is, lehetnek fém, vagy műanyag. A fémcsatornák közé tartozik a horganyzott acél, az alumínium, a réz, a titán-cink és a pural (horganyzott acél, mindkét oldalán polimerrel bevonva).

Horganyzott acél ereszcsatornák bár jobban ellenállnak a víz hatásának, mint a korábban használt ónból készült ereszcsatornák, ennek ellenére gyorsan meghibásodnak savas eső hatására. Ezért az utóbbi időben egyre ritkábban használják őket, majd csak azért, mert a legolcsóbbak. De a polimerekkel bevont termékek, például a pural, ellenállnak a korróziónak, az anyag elhalványulásának és a mechanikai igénybevételnek. Ezek az ereszcsatornák széles színválasztékban kaphatók, így kiválaszthatja az épület homlokzatához leginkább illő terméket. A polimerrel bevont horganyzott acél ereszcsatornák csatlakoztatását speciális kötőelemek, gumiszalagok, zárak és konzolok segítségével végezzük. A konzolok pedig bepattintható kialakításúak. Az ilyen termékek hátránya a bevonat törékenysége, amely sérülhet szállítás vagy telepítés során, majd rozsda képződik a polimer bevonat hasításának helyén..

Alumínium ereszcsatornák különböző színekkel lakkozva vagy festve, ezért hosszú ideig szolgálnak. A termékeket készen vásárolják, és szegecsekkel és alumínium ragasztóval vannak összekötve, és speciális paszta vagy szilikon is használható a tömítéshez. A késztermékek mellett az alumíniumlemez tetejéről közvetlenül az építkezésen vízleeresztést lehet végezni a vízhez, a vászon levágásával és bizonyos módon hajlítással..

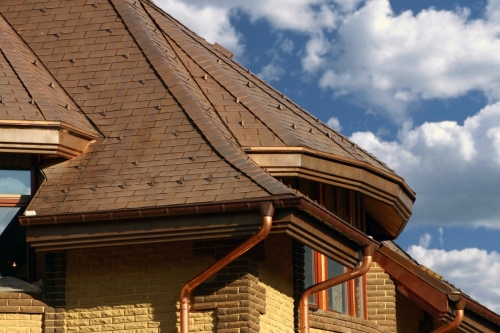

Réz ereszcsatornák tartják a legtartósabbnak. Tiszta rézből készülnek, további bevonatok nélkül. Össze vannak kötve varrattal vagy forrasztással. Leggyakrabban hajtogatott réz tetőkre vannak felszerelve. Idővel a réz oxidálódik, zöldes árnyalatot kap, később – szinte malachit. Ez az úgynevezett patina – réz -oxid. Bizonyos kifinomultságot ad az egész tetőnek. Az ilyen tető általános hátterében az ereszcsatornák és ereszcsatornák egyáltalán nem fognak kiemelkedni, mintha egy darabból állnának a tetővel.

A rézcsatornák felszerelésekor emlékezni kell arra, hogy ne érintkezzenek más fémekkel – alumíniummal vagy acéllal, és a ház teteje sem legyen ezekből az anyagokból, különben a belőlük folyó víz rézkorrózióhoz vezet.

Titán-cink ereszcsatorna lehet természetes ezüst színű, vagy speciálisan borítható patinával. A titán-cink egyébként egy olyan anyag, amely 99,5% cinket tartalmaz, a többi pedig rézből, alumíniumból és titán adalékokból áll. A titán ebben az esetben bizonyos erőt ad a terméknek, mivel maga a cink nagyon törékeny. A titán-cink vályúkat forrasztással kötik össze, amelynek során speciális pasztákat használnak. Ez a típusú ereszcsatorna a legdrágább a meglévők közül, ezért rendkívül ritkán használják. De akár 150 évig is eltarthat.

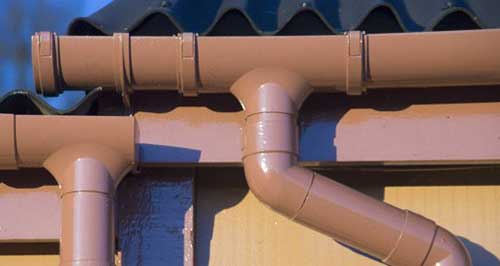

PVC ereszcsatornák – a leggyakrabban. A műanyag, amelyből készülnek, tömegében át van festve, így a termék színe egyenletesnek bizonyul, és még akkor is, ha a felület sérült, ez nem lesz észrevehető, mintha az anyagot csak kívülről festették volna. Annak érdekében, hogy a PVC jobban ellenálljon az UV sugaraknak és a vegyi hatásoknak, az ereszcsatornák felületét akril vagy titán -dioxiddal vonják be. A PVC ereszcsatornákat gumitömítéssel, reteszekkel és ragasztócsatlakozókkal ellátott csatlakozókkal csatlakoztatják egymáshoz. A PVC lefolyó élettartama elérheti az 50 évet, és mindez annak köszönhető, hogy a PVC nem fél a korróziótól, ellenáll a hőmérséklet -csökkenésnek (-50 ° C – + 70 ° C), valamint a nagy hó- és szélterhelésnek. A tetőn leolvadó hó során a PVC ereszcsatornák nem sérülnek, mivel nincsenek sérülékeny bevonatuk. Például, ha a tetőről származó jég megkarcolja a puralt, egy ilyen ereszcsatorna nem tart sokáig..

Ereszcsatorna formája

Amellett, hogy az ereszcsatornák különböző anyagokból készülnek, különböző formájúak is lehetnek. Az ereszcsatornák szakaszai a következők: félkör alakú, trapéz alakú, félig elliptikus, négyzet és négyszögletes, és a párkány alakját is utánozva.

A félkör alakú ereszcsatornák a leggyakoribbak, és bármilyen tetőszerkezethez alkalmasak. Befelé és kifelé fordított széleik merevítő bordák, amelyek növelik az ereszcsatornák mechanikai igénybevétellel szembeni ellenállását. A félig elliptikus ereszcsatornák nagyobb vízmennyiséget képesek befogadni és mozgatni, ezért a víz leeresztésére szolgálnak egy nagy lejtésű ház tetőjéről. A négyzet alakú és téglalap alakú ereszcsatornákat egy adott kialakításhoz választják ki, ezért nem mindenhol használják őket. Ezenkívül egy ilyen szerkezet könnyen megsérülhet a tetőről olvadó hó során, ezért speciális módon szerelik fel, és a tetőre hóvédőket szerelnek..

Bármelyik ereszcsatorna formát is választja, a csöveknek meg kell felelniük: félkör alakú és félig elliptikus ereszcsatornáknál – kerek csövek, dobozoknál (négyzet alakú, négyszögletes és trapéz alakú) – négyzet alakú csövek.

A konzolok típusai az ereszcsatornák rögzítéséhez

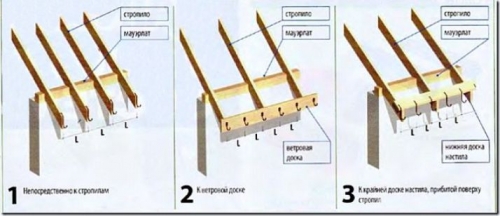

Konzolok – az ereszcsatorna rögzítésére szolgáló horgok mérete és alakja, valamint a rögzítés helye eltérő. A forma a rögzítő helyétől függ:

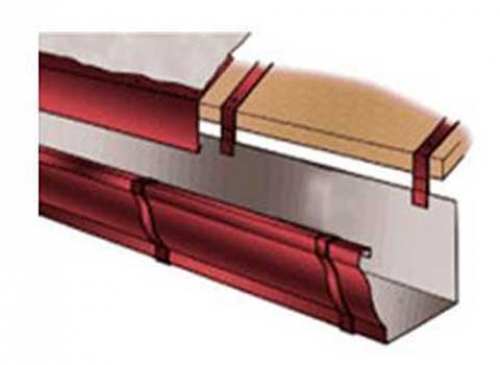

• A tetőlejtő mentén szögezett széllaphoz rögzített konzolok. Ezeket a horgokat ún első konzolok, a széllaphoz vannak csavarozva és beállító mechanizmussal rendelkeznek.
• Lapos ívelt konzolok a szarufaszárhoz rögzítve, ha a szarufák közötti lépés nem haladja meg az ereszcsatorna konzoljai közötti megengedett távolságot, és rögzíthető a léc szélső lécéhez vagy szilárd deszkapadlóhoz is.
• Lapos ívelt konzolok rögzíthetők a szarufák oldalához, csak először meg kell hajlítani őket.
• Univerzális konzolok bárhol rögzíthető: a széllaphoz, a léc utolsó lécéhez, az elülső vagy oldalsó szarufákhoz vagy a szilárd deszka padlóhoz.

Általában a konzolok ereszcsatornákkal és a teljes ereszcsatorna -rendszerrel érkeznek, így pontosan illeszkednek az ereszcsatorna alakjához és színéhez. Például speciális trapéz alakú konzolokat használnak trapéz alakú ereszcsatornákhoz. Ugyanez vonatkozik a többi fajra is..

A konzolok anyaga az ereszcsatornák anyagától függ. A réztermékekhez réz vagy acél konzolokat használnak. Titán-cink csatornákhoz csak titán-cink kötőelemek. A PVC -ből vagy horganyzott acélból készült, polimerrel bevont ereszcsatornákhoz azonban fémkonzolokat használnak, amelyeket kompozit héjjal borítanak, vagy a lefolyó színének megfelelően festenek.

A tartók és konzolok méreteinek meg kell egyezniük az ereszcsatornák méreteivel. Bár vannak univerzális modellek, amelyek beállíthatók, így bármilyen átmérőjű ereszcsatornába és csőbe illeszkednek.

Esővíz -elvezető rendszer felszerelése a tetőről

Az ereszcsatorna rendszer lejtős tetőn történő felszerelése elég egyszerű ahhoz, hogy egy személy és egy partnere elvégezze. Bár magában a telepítési technológiában vannak olyan fontos árnyalatok és apróságok, amelyek meghatározzák az egész rendszer megbízhatóságát. Ha kételkedik képességeiben, akkor jobb, ha a telepítést szakemberekre bízza. Az a tény, hogy a vízelvezető rendszerek gyártói nagyrészt garanciát vállalnak a termékre. Ha a rendszer elemei megsérülnek szállítás vagy telepítés közben, a garancia érvényét veszti. Ha szakemberekhez fordul segítségért, akkor nemcsak a termékekre, hanem az elvégzett munkára is garanciát vállal..

Ha úgy dönt, hogy saját maga telepít vízelvezető csövet a tetőről, akkor az alábbi utasítások jól jönnek..

Az első lépés annak eldöntése, hogy milyen anyagból kell az ereszcsatorna, milyen alakú és színű. Ezután kiszámítja, hogy hány elem szükséges. Miután megvásárolt mindent, amire szüksége van, elkezdheti magát a munkát.

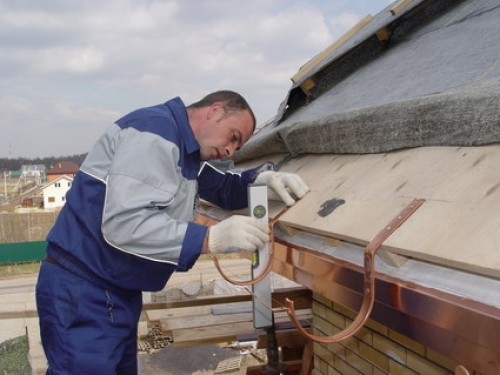

A konzolok rögzítése

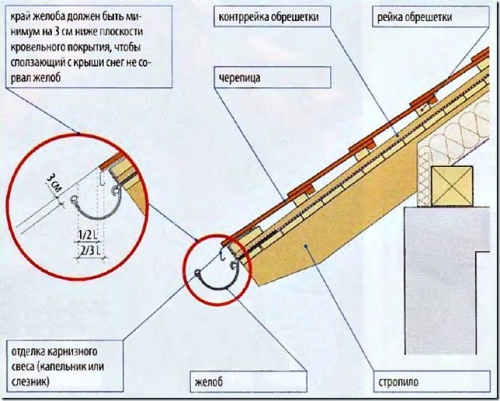

Rendkívül fontos, hogy helyesen határozza meg, hogy az adott esetben mihez jobb rögzíteni a konzolokat. Ne feledje, hogy az ereszcsatorna és a fal közötti távolság nem lehet 6-8 cm -nél kisebb. Ellenkező esetben a fal nedves lesz, ha nem a szennyvízből, akkor a páralecsapódástól.

A következő szabály az, hogy az ereszcsatornát 1 – 20 méterenként 5 – 20 mm lejtéssel kell elhelyezni, hogy a víz ne halmozódjon fel benne, hanem a gravitáció hatására a tölcsérbe és a csőbe rohanjon. Ezért a konzolokat nem ugyanazon a vízszintes vonalon kell rögzíteni, hanem eltolással. Mielőtt elkezdené a konzolok beszerelését, igazítsa a szükséges lejtést és körvonalazza azt. Csak ezután kezdheti el a szerkesztést.

Hogyan gyűjtsük össze a vizet a tetőről és számítsuk ki helyesen a lejtőt? Vegyük a lejtő hosszát, például 8 m. A lejtőnek 10 mm / 1 m -nek kell lennie. Kiderül, hogy a felső és az alsó konzol közötti magasságkülönbségnek 80 mm -nek kell lennie. Ha a lejtő hossza meghaladja a 12 m -t, akkor két lefolyócsövet kell felszerelni, és az ereszcsatornát két irányban lejtővel kell készíteni. A lejtő közepétől kiindulva az ereszcsatorna bal oldalának balra és lefelé, a jobb oldalnak jobbra és lefelé kell lejtnie..

Először a legfelső tartót kell rögzíteni.. A leeresztő cső ellenkező oldalán kell elhelyezkednie. Úgy kell felszerelni, hogy a tetőről áramló víz beleessen, de nincs a leeső lavinahó útjában, különben a rendszer nem bírja. A tető szélétől az első felső konzolig terjedő távolságnak 10-15 cm -nek kell lennie. Önmetsző csavarokkal rögzíthető.

Az utolsó legalacsonyabb konzol a második helyen van rögzítve.. Rögzíteni kell az önmetsző csavarokhoz, anélkül, hogy meg kellene húzni a végéig. Ezután a konzolok közé építőszálat feszítenek, és a közbenső konzolok rögzítési helyeit megjelölik. A konzolok közötti távolságnak a rendszertől függően 40 – 70 cm -nek kell lennie, a leggyakoribb hangmagasság 50 cm. Minden közbenső konzol rögzítve van.

Fontos! A konzolok felszerelésekor fontos megjegyezni, hogy az ereszcsatornák egymáshoz csatlakoznak, és a konzol nem eshet a helyére a csatlakozódarab alatt. Ezenkívül nem a fogadótölcsér alatt, hanem 10 – 20 cm távolságban kell lennie.

Egyébként a fogadótölcsér nem a lejtő sarkába van felszerelve, hanem 40 – 70 cm -rel közelebb a közepéhez, a ház falainak szintjéhez.

Ezért az utolsó alsó konzolot kissé át kell helyezni az első rögzítési hely fölé, hogy a víz a tölcsérbe folyhasson..

Ereszcsatornák felszerelése

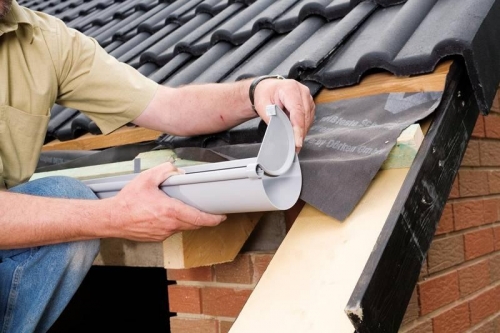

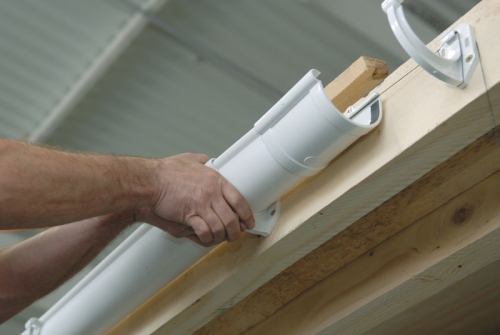

Ezután össze kell szerelni az ereszcsatornát és felszerelni a konzolokra. Általában az ereszcsatornákat 1 m, 2 m és 2,5 m hosszúságban gyártják. Ezért az elemeket előzetesen össze kell kötni. Ehhez tömítő gumival ellátott elemeket használnak..

A dugókat az ereszcsatorna széleire kell felszerelni, a fogadótölcsér / viharbemenet pedig a megfelelő helyre van felszerelve. A tölcsér öntözésének tengelye egybeeshet az ereszcsatornába vágott furat tengelyével.

A csatornának nem csak a befogadó cső felé, hanem a háztól távol is lejtőnek kell lennie. Ez biztosítja a biztonságot és csökkenti a csúszda sérülésének lehetőségét a hólavina során..

Leeresztő csövek és tartók felszerelése

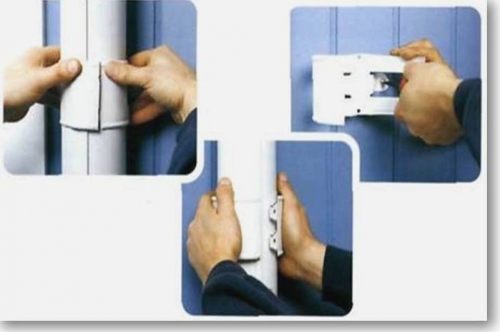

A lefolyócsöveket utoljára szerelik fel. A lefolyócsövet pontosan a tölcsér / lefolyó alatt kell elhelyezni. A csövet speciális tartókkal vagy bilincsekkel rögzítik a falakhoz. A bilincsek rögzítése a falak anyagától függ, lehetnek csavarok, szögek, csavarok vagy dübelek.

A csőtartókat a csőcsatlakozásoknál kell elhelyezni – minden aljzat alatt. Maximális távolság a tartók között 1,8 – 2 m.

Hol kell leengedni a vizet a tetőről

Nos, a vízelvezető rendszer a tetőn van felszerelve, még mindig el kell dönteni, hogy az összes összegyűjtött vizet hová terelik. És több lehetőség is van:

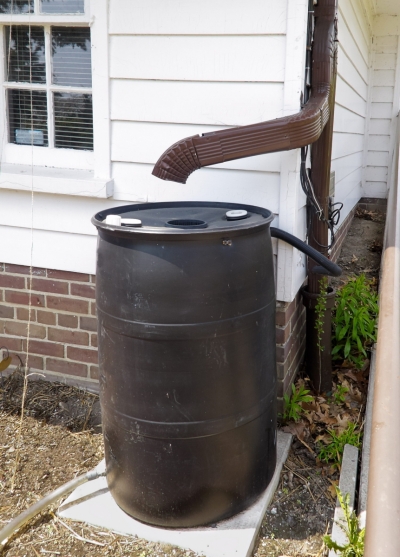

• Az esővíz elvezetése a tetőről egy tartályba. Az esővíz hordóját vagy tartályát a háztól távol (kb. 0,5 – 5 m) lehet elhelyezni felülről, vagy el lehet temetni a talajban. A tetőről kifolyó víz egy edényben halmozódik fel, majd zöldségkert vagy kert öntözésére használható.

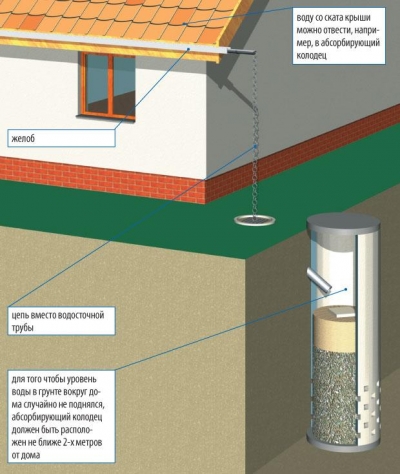

• Az esővíz elvezetése szűrőkútba. Ha nincs szükség esővízre, és nem fog öntözni semmit, akkor azt gyűjtő szűrőkútba lehet vinni. A földbe egy gödröt ásnak, amelynek aljára egy réteg törmeléket öntenek. Ezután egy betonkutat kell lerakni a tetejére, amelyet szintén felére töltenek homokkal tarkított törmelékkel, felül pedig homokkal. Ez az ágy nedvszívó elemként szolgál. A homokban és kavicsban átszivárgó víz megtisztul. Az ilyen kútnak legalább 2 m -re kell lennie a háztól, különben a ház körüli talajvízszint emelkedhet.

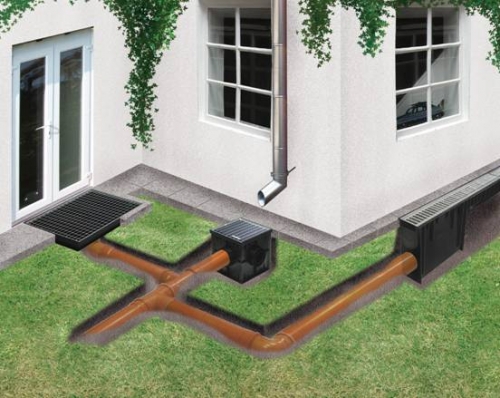

• Az esővíz elvezetése a csatornába. Ha egy magánházat központi csatornahálózathoz csatlakoztatnak, akkor esővizet lehet vezetni bele, de csak megegyezés szerint és térítés ellenében.

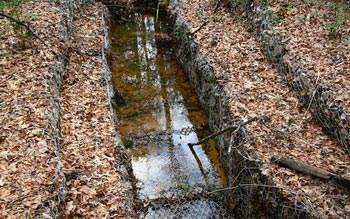

• Az esővíz elvezetése vízelvezető árokba vagy víztestbe. Az esővíz elég tiszta ahhoz, hogy ne károsítsa az ökoszisztémát, ha azt vízelvezető árokba vagy víztestbe (tó, folyó, mesterséges gödör) öntik. A legfontosabb az, hogy kiszámítsuk, hogy heves esőzések esetén a vízelvezető árokban ne emelkedjen túl magasra a vízszint..

A víz elvezetése a ház tetejéről kötelező, hogy ne ássa alá az alapot és ne pusztítsa el. Ezért, ha lehetséges, akkor teljes értékű vízelvezető rendszert kell felszerelni. Ha ez nem lehetséges, például akkor történik ez, ha a tető lejtős, és természetes anyagokból – nádból vagy szalmából – készült, akkor annak túlnyúlásainak legalább 50 cm -rel ki kell nyúlniuk a házon kívül. Az alábbiakban kívánatos, hogy a víz közvetlenül a talaj.
