Barkácsfűtés saját kezűleg

Nincs értelme bizonyítani, hogy a nyaralóban való kényelmes egész éves élethez szükség van fűtésre. Ezt mindenki megérti. Sokan érdeklődnek a konkrét alkalmazott kérdések iránt, hogy melyik fűtési rendszert válasszák, milyen jellemzői vannak annak elrendezésének és telepítésének, és hogy lehetséges -e mindent saját maga elvégezni. Mindez valóban zavaró lehet, nem annyira a bonyolultság, hanem a változatosság miatt. A jó öreg kályhafűtés a feledés homályába merült, ma a piac sok innovatív és gazdaságos, kényelmesen kezelhető és karbantartható megoldást kínálhat. Ezért e cikk keretein belül arról fogunk beszélni, hogyan lehet felszerelni a ház fűtését, milyen fűtési kapcsolási rajzok léteznek, hogyan kell kiválasztani a kazánt, radiátorokat és csöveket a fűtéshez. Érinteni fogjuk az alkalmazott kérdéseket is: hogyan kell fűtési projektet készíteni és mindent kiszámítani, hogyan kell saját kezűleg telepíteni a rendszert és mik az árnyalatok.

Fűtési rendszerek nyaralókhoz – melyiket válasszák

Számos fokozat létezik, amelyekkel a fűtési rendszerek különböznek. Kezdjük a fővel – egyfajta hűtőfolyadékkal, amely hőt adva felmelegíti a helyiséget.

Hőhordozó a fűtési rendszerekben

A hűtőfolyadék típusa szerint a ház fűtési rendszereit vízre, elektromosra, levegőre és nyílt tűzre osztják. Az utóbbiak kályha, durva vagy kandalló, sikeresen felmelegíthetnek egy kicsi egyemeletes házat, de a hő egyenetlenül oszlik el: közvetlenül a kandalló közelében meleg lesz, és távolról hideg, a padló is hideg lesz.

Víz rendszer a leggyakoribb, a fűtési esetek több mint 90% -a valósul meg segítségével. Ez egy zárt kör, amelyben van egy vízmelegítő kazán, csövek és radiátorok, amelyek mentén a kazánban felmelegített víz mozog, egy keringető szivattyú, egy tágulási tartály vagy más kapcsolódó elem. A forró víz a kazánból a csöveken és radiátorokon keresztül mozog, majd lehűlve visszatér a kazánba, ahol felmelegszik, és a ciklus újra és újra megismétlődik.

A vízmelegítés különféle fűtőberendezésekkel valósítható meg. Ez lehet gáz, elektromos, szilárd tüzelésű kazán, dízel, valamint alternatív energiaforrások (szélturbinák stb.). És víz helyett fagyálló lehet a rendszerben. Egy ilyen fűtési rendszer telepítése az összes berendezéssel és tervezési munkával körülbelül 9 000 – 10 000 dollárba kerül..

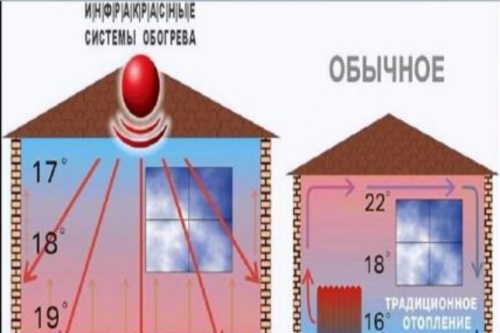

Elektromos rendszer ábrázolhatók elektromos konvektorokkal, infravörös hosszúhullámú fűtőberendezésekkel (mennyezet) és a “meleg padló” rendszerrel. Telepítése nagyon egyszerű, csak fűtőberendezéseket kell vásárolnia és a megfelelő helyekre kell felszerelnie. Ennek köszönhetően az ár a legalacsonyabb a ház elektromos fűtésének elrendezéséhez, egy 100 m2 -es házhoz körülbelül 1200 – 1500 USD -t kell költenie. berendezések beszerzésére és telepítésére. De a havi villanyszámla csillagászati lesz. Más szóval, az ilyen fűtést nehéz gazdaságosnak nevezni..

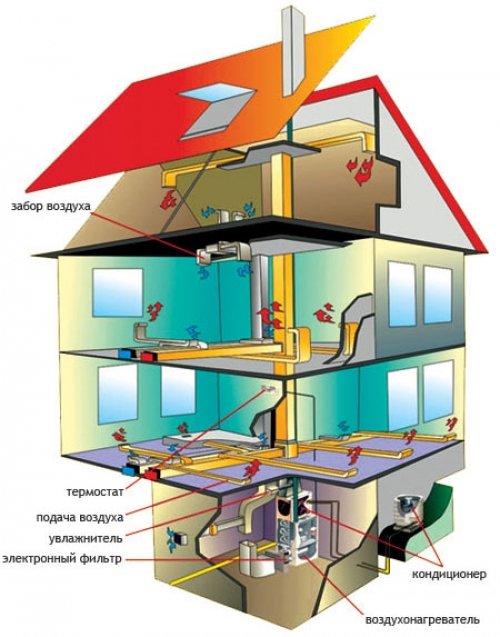

Levegő rendszer A ház fűtése a forró levegő keringésén alapul. A rendszerben van hőgenerátor, amely felmelegíti a levegőt, légcsatornák, amelyeken keresztül a fűtött levegő mozog, és hidegen tér vissza a hőgenerátorba. A fűtött levegő a légcsatornákon keresztül a fűtött helyiségbe emelkedik, és a mennyezet alatt olyan helyen lép ki, amely kiszorítja az ajtó vagy ablak közelében felhalmozódott hideg levegőt. A hideg levegő más csatornákba kerül, amelyek visszavezetnek a hőgenerátorba. A légáramlás kétféleképpen valósítható meg: gravitációs keringés a hőmérséklet -különbségek miatt és kényszerített szellőzés speciális ventilátor használatával. Az első módszernek van egy jelentős hátránya: ha az ajtók vagy ablakok nyitva vannak, a keringés zavart szenved..

A levegőfűtő rendszer hőgenerátora éghet földgázt, dízelolajat vagy kerozint, az égéstermékek a kéménybe kerülnek. Az ilyen fűtési rendszert a házhoz csak az építés szakaszában lehet felszerelni, mivel a tervezésnek tartalmaznia kell szerkezeti elemeket, és növelnie kell a szoba magasságát a légcsatornák elhelyezkedésének megkönnyítése érdekében. Ez körülbelül 11.000 dollárba fog kerülni..

Kimenet! A legalapvetőbb, költséghatékony, ismerős és kényelmes a vízmelegítő rendszer. Szinte mindenki azt választja. Az elektromos fűtőberendezések csak a ház fűtési rendszerének kiegészítő elemeinek tekinthetők, úgymond tartaléknak. A légfűtés még nem szerzett tömeges népszerűséget, bár ha belefekteti a projektbe, sokkal jobb lehet, mint a vízmelegítés..

Energiahordozó / tüzelőanyag kazán fűtéséhez

A második fokozat, amely fontos a fűtési rendszer kiválasztásakor, az éghető (vagy elfogyasztott) üzemanyag / energiahordozó típusa. A nyaraló havi fűtésének költsége közvetlenül függ a kiválasztott energiahordozótól.

Vannak természetes kazánok gáz, elektromosság, szilárd tüzelőanyag és dízel. Az utóbbi lehetőséget rendkívül ritkán használják. Az elektromos kazánnal történő fűtést a gáz- vagy szilárd tüzelésű kazán kiegészítéseként és tartalékként használják, különösen azokban a régiókban, ahol éjszaka olcsóbb az áram. A szilárd tüzelésű kazánokat olyan területeken használják, ahol nincs fő földgáz. A szénnel vagy fával megrakott kazánok mellett vannak olyan modern szilárd tüzelőanyaggal működő kazánok, mint a Ferolli, amelyek raklapon futnak..

Fontos! A leggazdaságosabb és legkényelmesebb a gázfűtés (amíg a gáz ára meg nem emelkedett) és annak kombinációi: gáz + elektromos vagy gáz + szilárd tüzelőanyag. Azokon a területeken, ahol egyáltalán nincs gázvezeték, célszerűbb szilárd tüzelőanyag -kazán + elektromos rendszer kombinált rendszerét telepíteni.

Folyékony hőhordozóval ellátott fűtési rendszer megvalósításának módja

Mivel a legelterjedtebb és általánosan elérhető vízmelegítő rendszer, a példája alapján megfontoljuk, hogyan lehet fűtést készíteni egy házikóban.

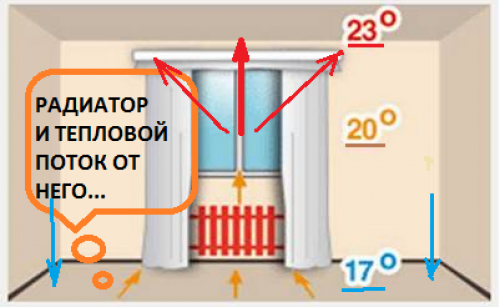

Radiátorok az ablakok alatt – a fűtés elrendezésének szokásos módja. Jó hőelvezetéssel rendelkezik, de maguk a radiátorok érzékenyek a hűtőfolyadékra. Bár ez nem nélkülözhetetlen egy autonóm fűtésű házikónál. A radiátoros rendszerben a hő a radiátorból a mennyezetig emelkedik, ami csökkenti a hideg levegő behatolását a helyiségbe az ablakokon keresztül, majd áthalad a mennyezet alatt, és leereszkedik a falak mentén a padlóhoz, fokozatosan lehűlve. A padlón a levegő a radiátorral visszatér a falhoz, ahol ismét felmelegszik.

Vízzel hőszigetelt padló – olyan rendszer, amely lehetővé teszi a legkényelmesebb hőmérséklet elérését a padló közelében. Különösen fontos a kisgyermekes családok számára. A vízpadló csöveit a helyiség teljes területén el kell helyezni, és be kell ágyazni az esztrichbe vagy az emelt padlóba. A csöveken keringő víz felmelegíti a padló esztrichet, a közelében lévő levegő a legmelegebb, majd felemelkedik. A padlófűtés nem használható egyetlen fűtési rendszerként egy egész évben élő házikóban, mivel télünk nem teszi lehetővé ezt a luxust. Csak a radiátor mellé szerelhető.

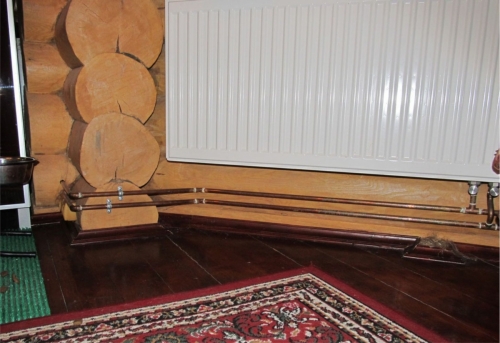

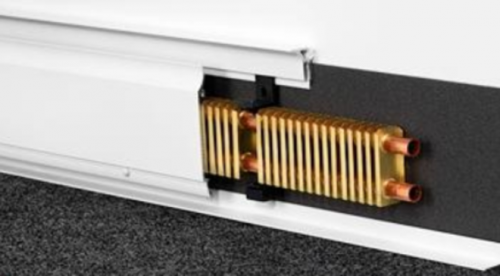

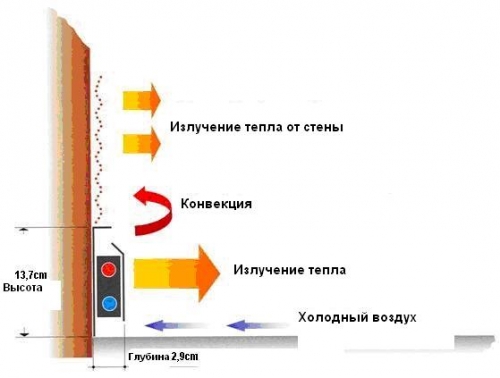

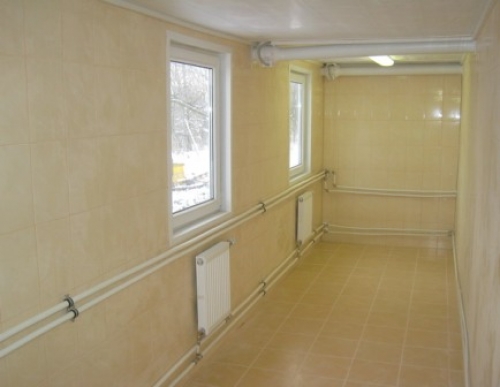

Szegélyléc fűtési rendszer a legjobbat szívta fel a radiátorból és a padlófűtési rendszerből. A csövek a falak mentén helyezkednek el a szoba teljes kerületén – lent, ahol a lábazat található. A hő egyenletesen oszlik el: a padlón és a falakon egyaránt. A szoba felmelegszik minden ponton közel azonos. Az ilyen rendszer előnye az is, hogy a helyet nem foglalják el radiátorok, és organikusabban rendezheti a bútorokat.

Ennek eredményeként meg kell jegyezni, hogy a radiátoros és az alaplapos fűtés felszerelhető egy új házban és egy már épített házban is. De a “meleg padló” rendszert csak az építési szakaszban telepítik, különben teljesen újra kell tennie a padlót.

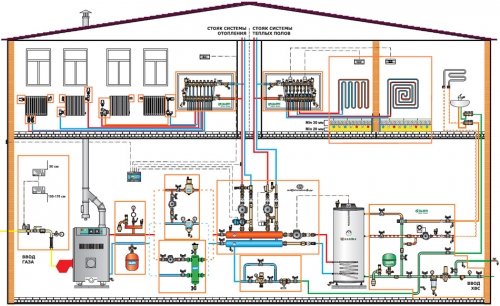

A nyaraló fűtési rendszerének diagramja

A fűtési rendszer típusának kiválasztása után el kell döntenie annak rendszeréről. Az ablakok alatti radiátorokkal megvalósított vízbázisú fűtési rendszert választottuk – ez a leggyakoribb eset.

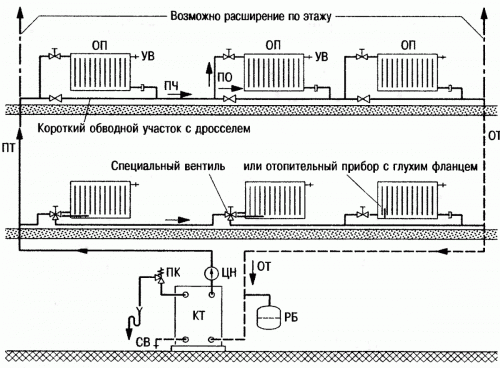

A fűtési rendszer csöveinek lefektetése 3 különböző séma szerint lehetséges: egycsöves, kétcsöves és kollektoros.

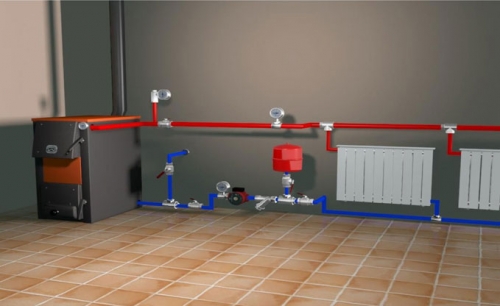

Egycsöves fűtési rendszer egy zárt hurok, amelyben a víz egymás után áramlik a csöveken és a radiátorokon, mint egy láncban, és csak miután elhagyja az utolsó radiátort a rendszerben, visszatér a kazánba. Kiderült, hogy a hőmérséklet a legalacsonyabb a kazántól legtávolabbi radiátorban. Ennek eredményeként – a ház egyenetlen fűtése. Az ilyen rendszert csak kis házakba és nyaralókba telepítik, ahol a fűtési rendszerben lévő víznek nincs ideje túlságosan lehűlni..

Kétcsöves fűtési rendszer nyaraló – továbbfejlesztett verzió. Minden fűtőtest párhuzamosan csatlakozik a melegvíz -vezetékhez. Két cső illeszkedik minden radiátorhoz: az egyiken keresztül a kazánból származó forró víz belép a másodikba – a hűtött vízleveleken keresztül. Vannak veszteségek egy ilyen rendszerben, de nem olyan nagyok, mint egy egycsöves rendszerben. A rendszer utolsó radiátora hidegebb lesz, de nem sokkal.

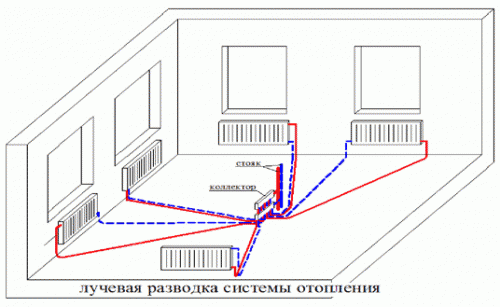

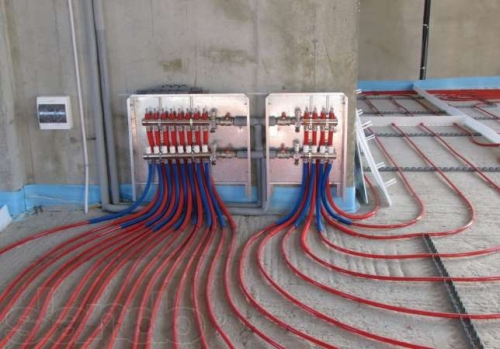

Kollektoros rendszer – ideális nagy nyaralókhoz és házakhoz. Ebben a kazánból származó meleg víz először a kollektorba kerül, amely ezt követően minden radiátorhoz külön elosztja. Ugyanígy minden radiátorból egy visszaáramló cső megy. A kollektoros fűtőkör lehetővé teszi az egyes helyiségek, sőt az egyes radiátorok hőmérsékletének szabályozását. A fűtés egyenletesen történik. Az egyetlen hátránya a nagyszámú cső, amelyeket valahogy el kell vezetni a ház körül. Leggyakrabban a kollektorrendszert épülő házakban hajtják végre: kényelmes a csövek elrejtése a padló esztrichbe.

Milyen radiátorokat válasszon a fűtéshez

A fűtőtestek helyes megválasztása nem kevésbé fontos, mint a kazán megválasztása. Ezenkívül a radiátor gyártási anyaga befolyásolja annak jellemzőit, tartósságát, és bizonyos korlátozásokat írhat elő a rendszerben lévő víz összetételére és a csövek anyagára. A méret és a forma is fontos, de ez inkább kényelmi és esztétikai kérdés, mivel a fő paraméterek: anyag, méret, teljesítmény.

Különböző anyagokból készült fűtőtestek

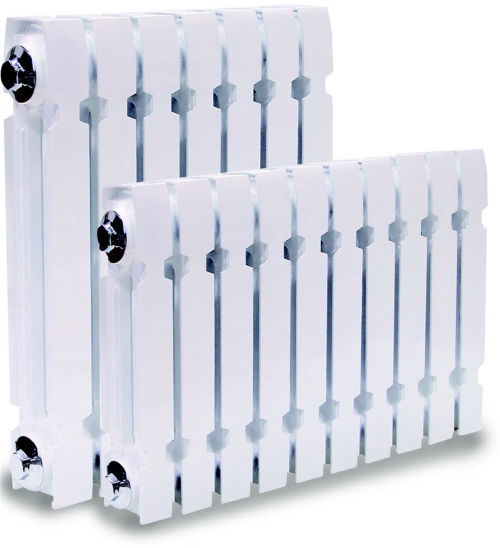

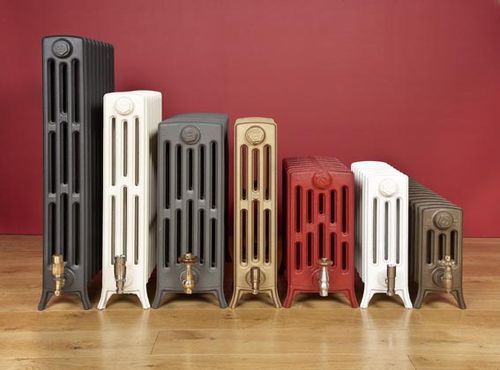

Öntöttvas radiátorok – a legrégebbi típusú fűtőberendezések. Nem félnek a korróziótól, a magas nyomástól (9-15 atmoszférának ellenállnak), a víz magas savasságától. A helyiséget egyenletesen fűtik. De ugyanakkor nagy súlyuk és némi nehézségük van a csővezeték telepítésében. Többéves elhanyagolás és teljes elutasítás után az öntöttvas radiátorok ismét népszerűvé válnak. Ez annak a ténynek köszönhető, hogy a modern radiátorok sokkal kisebb méretűek és gyönyörű kialakításúak, hogy ne sértsék az általános belső kialakítást..

Alumínium radiátorok jelenleg leggyakrabban vásárolnak. Kis súlyuk, alacsony áruk, gyönyörű kialakításuk és nagy hőátadásuk van, ellenállnak a 10 – 16 atmoszféra magas nyomásnak. Ugyanakkor az alumínium nagyon érzékeny a víz összetételére és sav -bázis egyensúlyára, legalább 7-8 pH -értékűnek kell lennie. Ezenkívül az alumínium radiátorokban a levegőt el kell távolítani a felső elosztóból, a leggyengébb pontjuk a menetes csatlakozások. Ezeket azonban meglehetősen megbízhatónak tekintik..

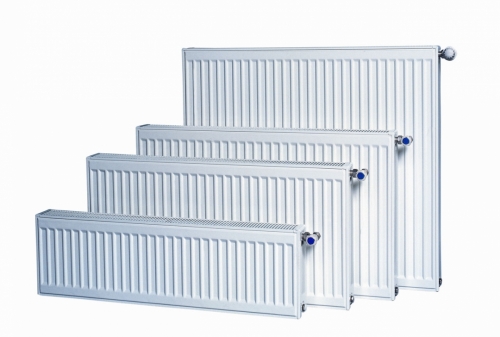

Acél radiátorok nagyon gyorsan felmelegszik és hőt ad le, azaz nagy hőátadással rendelkeznek. A szoba kényelmesen fűthető, maximális hatékonysággal. Az egyes kW -os hő ára a legalacsonyabb, más típusú radiátorokhoz képest. Például nyugaton az acél radiátorok hatalmas megoldást jelentenek..

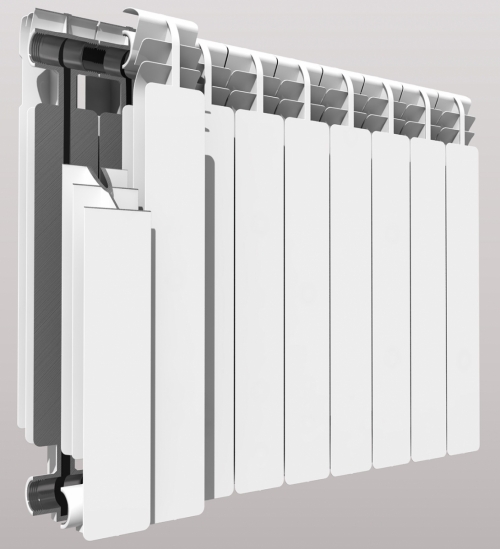

Bimetál radiátorok ötvözik az alumínium és acél radiátorok előnyeit, mivel ezek alumínium radiátorok, amelyekbe acélcsőrendszer van felszerelve, amelyen keresztül víz kering. Ennek eredményeként a radiátorok erősnek, tartósnak bizonyultak, ellenállnak a nagyon magas, 20 – 40 atmoszférás nyomásnak, és nem félnek az agresszív folyadéktól. De nem praktikus használni őket egy ház fűtési rendszerében..

A fűtőtestek kiválasztása a tulajdonosok személyes preferenciáitól függ, a legfontosabb az, hogy figyeljenek teljesítményükre.

A fűtőtestek teljesítménye

A fűtőradiátor kiválasztásának fontos paramétere a teljesítmény, ez szerepel a terméken és az útlevélben. Jelölése a következő: 1700 W DN 70/50. Fejtsük meg. Ez azt jelenti, hogy ha a víz 70 ° C -os hőmérsékleten kerül a radiátorba, akkor a radiátoron áthaladva és 50 ° C -ra hűlve 1,7 kW energia szabadul fel.

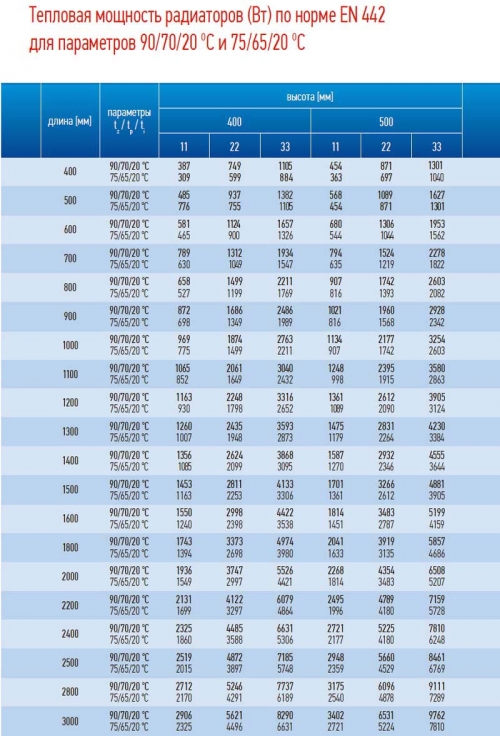

De a gyártók gyakrabban jelzik a teljesítményt a 90/70 különböző hőmérsékleti tartományban, amelyeket ritkán használnak. Ezért a jelzett teljesítményt 30%-kal kell csökkenteni. Ezután hozzávetőleges hozamot kap a hűtőfolyadék hőmérsékletén 70/50. Jobb, ha nagyobb teljesítményű radiátort választ – margóval, mint egy kisebb.

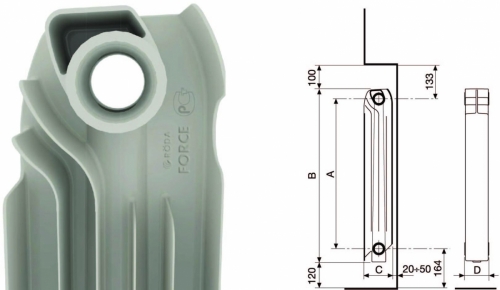

Radiátorok vásárlásakor azok a méret, mivel azok az ablakpárkány alá vannak beépítve azon az alapon, hogy felette (az ablakpárkányig) legalább 10 cm szabadnak és 15 cm -re kell lennie a padlótól Ellenkező esetben a normál légáramlás nem történik meg. A méretet általában a következőképpen tüntetik fel: 500×1500. Ez azt jelenti, hogy a termék 1,5 m hosszú és 50 cm magas.

A radiátorok csatlakozási pontjai alul vagy felül is elhelyezhetők. Hogy melyikre van szükség ebben az esetben, az a projekttől és a csőelrendezéstől függ..

A radiátor kiválasztásakor figyelembe kell venni a helyiség sajátosságait, a falak vastagságát és elhelyezkedését, az ablakok és ajtók számát is. A radiátor teljesítménye és mérete közvetlenül függ a fűtési projektben kiszámított mutatóktól.

Hogyan válasszunk fűtőkazánt

Megkülönböztetni gáz, elektromos, szilárd tüzelőanyag és dízel kazánok. Ki kell választani azt, amelyik energiahordozója a leginkább hozzáférhető az Ön régiójában és a legolcsóbb.

Ezenkívül szem előtt kell tartani, hogy a lakosok számára kényelmesebb, ha a gáz-, dízel- és elektromos kazánok automatikus üzemmódban működnek, azaz nem igényelnek állandó külső beavatkozást. Az ilyen kazánok karbantartását évente egyszer, a fűtési szezon végeztével végzik. És szükség van az üzemanyag (raklapok) állandó betöltésére egy szilárd tüzelésű kazánba. Annak ellenére, hogy kétféle tüzelőanyaghoz vannak kombinált kazánok, jobb olyan kazántípust választani, amely csak egy hőhordozón működik, ez megbízhatóbb.

A fűtőkazánok egy- és kétkörösek. Egykörös csak fűtést vagy csak melegvíz fűtést biztosítson a háztartási szükségletekhez. Kettős áramkör mindkét funkciót egyszerre tudja ellátni. A nyaralókban leggyakrabban kettős vagy két egykörös kazánt telepítenek.

A kazán teljesítményét a tervezés során elvégzett számítások alapján választják ki. Valójában a kazán teljesítménye az összes beépített radiátor teljesítményének teljes mutatója, plusz a készlet 20-30% -a.

Milyen fűtési csöveket válasszon

Az évek során a leggyakoribb és bevált lehetőség a csövek fűtésére ötvözött acél cső. Erősek, tartósak, nem félnek a kalapácstól és a nagy nyomástól, a magas hőmérséklettől, és meglehetősen megfizethetőek áron. De ugyanakkor idővel rozsdásodnak, és a felfüggesztések leülepednek, és lerakódások képződnek, az acélcsövek kóbor áramokat is vezetnek, ami gyors pusztulásukhoz vezet. A legnagyobb hátrány a telepítés bonyolultsága és fáradságossága (menetvágás és hegesztés).

Réz csövek – a legdrágább és legideálisabb lehetőség a csövek fűtésére. Nem félnek a rozsdától, nem reagálnak a víz összetételére, rugalmasak, ellenállnak a magas nyomásnak és a hőmérsékletnek. Használatukra azonban bizonyos korlátozások vonatkoznak: nem rögzíthetők ötvözetlen acélból készült termékekkel, és ha vakolatba helyezik őket, polietilén bevonattal kell csomagolni, hogy megvédjék a termikus deformációt..

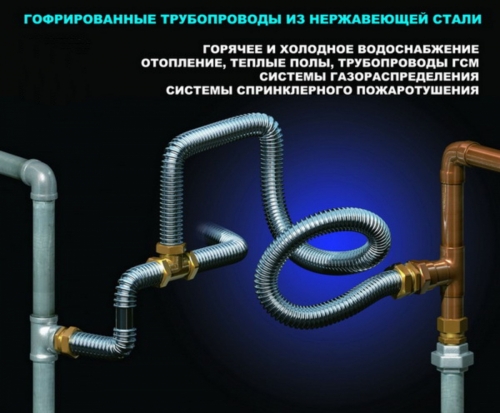

Hullámos rozsdamentes csövek még nem széles körben népszerűek, de hiába – mert ideálisak fűtésre. Amellett, hogy nem rozsdásodnak, nem félnek a magas nyomástól és a hőmérséklettől, a gombától és a penésztől, annyira rugalmasak, hogy minimális számú kötéssel felszerelhetők, nagy hőátadással rendelkeznek, így radiátorok nélkül, csak csöveket fektetve.

Megerősített műanyag csövek nem korrodálódnak, nem halmozódnak le lerakódások belül, tartósak, rugalmasak, így kényelmesen használhatók összetett geometriájú helyiségekben. De ugyanakkor az ilyen csövek félnek az ultraibolya sugárzástól, a mechanikai igénybevételtől és a nyílt tűztől (égnek). A fém-műanyag csövek leszerelhető kötései nem túl megbízhatóak.

Polipropilén csövek A legnépszerűbb választás ma. Rengeteg előnyük van: nem rozsdásodnak, nem félnek a vegyszerektől, nem okoznak zajt, tartósak, erősek, viszonylag olcsók (gazdaságilag előnyösek), monolitikusan és megbízhatóan csatlakoznak. Szerelés speciális hegesztőgéppel.

A műanyag csövek fő hátránya nagyon veszélyes – égnek. Ha hirtelen súlyos tűz keletkezik, minden polipropilén cső kiég. Hová vezet ez, maga is kitalálhatja. Ezért a választáskor figyeljen erre, és alaposan gondolkodjon.

Barkácsfűtés saját kezűleg

A ház fűtésének megszervezése rendkívül fontos feladat. Ezért, ha a legkisebb kétsége is van afelől, hogy maga tudja kezelni a tervezést és a telepítést, akkor jobb, ha kapcsolatba lép a szakemberekkel. Vagy legalább rendeljen fűtési projektet egy tervezőirodától, majd vásárolja meg az összes szükséges anyagot, és fejezze be a telepítést, miután tanulmányozta a szabályokat és utasításokat. Így legalább biztos lehet benne, hogy a megfelelő rendszert hajtja végre.

A nyaraló fűtésének kialakítása

A fűtés egy projekttel kezdődik. Nem szabad a véletlenre és a kórterem átlaghőmérsékletére hagyatkozni. A tervezési számításokat egy papírlapról kezdheti. Szükséges a házak emeletenkénti ábrázolása az összes szobával és méreteikkel, meg kell jelölni az ablakok és ajtók helyét is méretekkel. Ezután feltüntetik a falak, a padló és a mennyezet, a tető anyagát és vastagságát. Ez szükséges a ház hőveszteségének kiszámításához..

A hőveszteséget a Valtec szoftver vagy bármely más szoftver segítségével lehet kiszámítani. Annak érdekében, hogy beírja a ház paramétereit a számítási számológépbe, szüksége lesz egy rajzra papírra méretekkel és anyagokkal. Ezenkívül meg kell jelölni az éghajlati zónát. A ház hőveszteségének kapott értéke szükséges a kazán teljesítményének kiszámításához.

Ha például a hőveszteség 8 kW, akkor a kazánt 20 – 25% -kal erősebbre kell venni, azaz 10-12 kW.

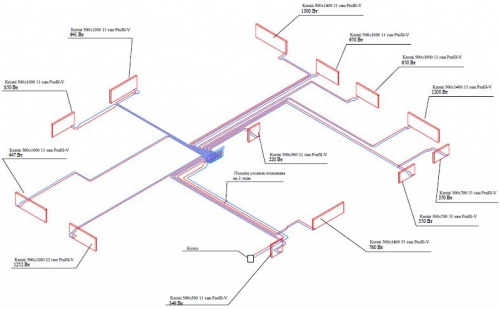

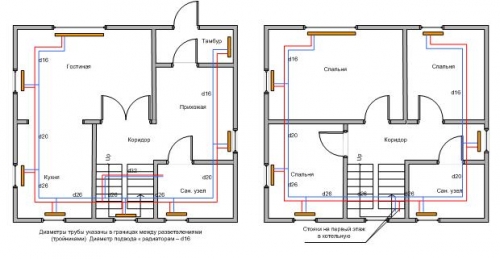

A ház fűtési projektjének tartalmaznia kell: a kazán és a kémény elhelyezkedését, a radiátorok elhelyezkedését minden szobában, méretüket és teljesítményüket, a csövek átmérőjét és anyagát, a fűtőcsövek elrendezését és a rendszer hidraulikus számítását . Itt fel kell tüntetni az egyes radiátorok teljesítményét is, ez szintén hőveszteségben számolva, és függ a szoba méretétől, valamint az ablakok, külső falak és ajtónyílások számától..

A projekt elkészülte után vásárolhat kazánt, radiátorokat, csöveket és kapcsolódó anyagokat, és folytathatja a telepítést.

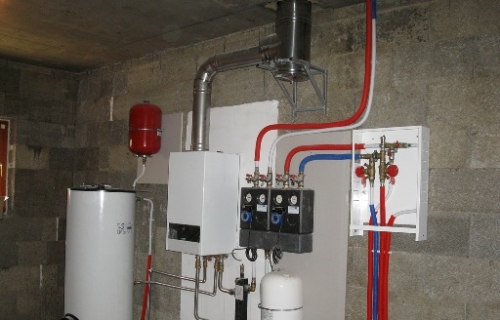

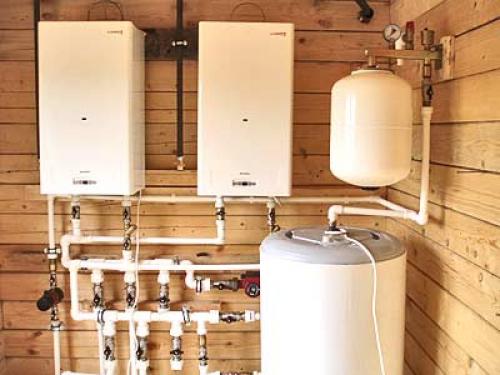

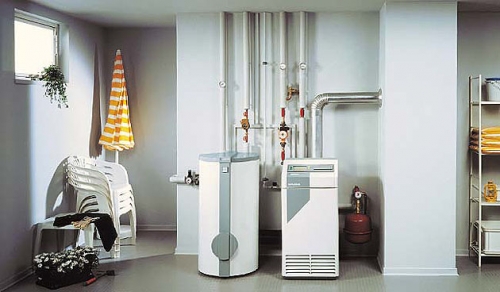

Kazánház kialakítása és fűtőkazán beszerelése

A ház fűtésének telepítése egy kazán telepítésével kezdődik, amelyhez külön helyiséget kell kiosztani, amelyet a projektben “kazánháznak” neveznek.

Kazánház a házon belül és kívül is elhelyezhető, de mindenesetre különleges követelményeket támasztanak vele:

A mennyezet magassága legalább 2,5 m;
Térfogata legalább 15 m3;
Tűzálló falak és padló nem éghető anyagból;
Ablaknyitás legalább 0,03 m2 / 1 m3 helyiség;
Befúvó és elszívó szellőzés legalább 130 mm átmérőjű kémény segítségével, amely háromszoros légcserét biztosít a helyiségben. Azok. 15 m3 esetén 1 óra alatt 45 m3 levegőt kell biztosítani;
Az ajtónak kifelé kell nyílnia;
A kazánt földelni kell;
Szabad terület a kazán előtt legalább 1 m2;
Technológiai bemeneti nyílások, amelyek mérete legalább 0,01 m2 a kazán minden 10 kW -jára. A kazánház ajtajában végezhetők;
A kémény átmérőjének legalább a kazáncső átmérőjének kell lennie.

A fűtőkazánok egyébként padlóra állíthatók és falra szerelhetők. Telepítésük eltérő, és kevesebb követelmény van a falra. A kémények különböző módon is megvalósíthatók: egyenesen felfelé egy kéménybe, egy kéménybe a szomszédos falba és egy kéménybe, amely kívülről vízszintesen nyílik. A falra szerelt kazánt egy hullámos csővel ellátott kéményhez lehet csatlakoztatni, mivel a kipufogógázok hőmérséklete nem túl magas, de a padlón elhelyezett kazánokat kizárólag a vaslemezhez lehet csatlakoztatni a kéményhez.

Fontos! A kazán beszerelése előtt feltétlenül olvassa el az utasításokat. Megjelenik a munkák sorrendje és a szükséges követelmények..

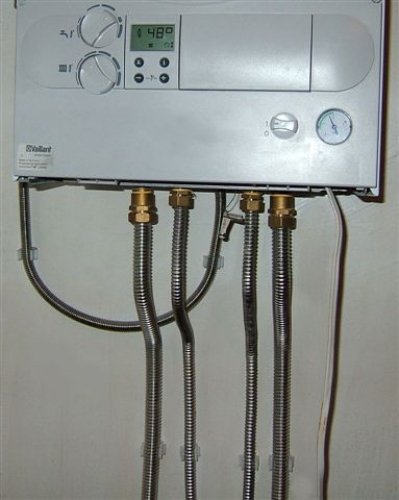

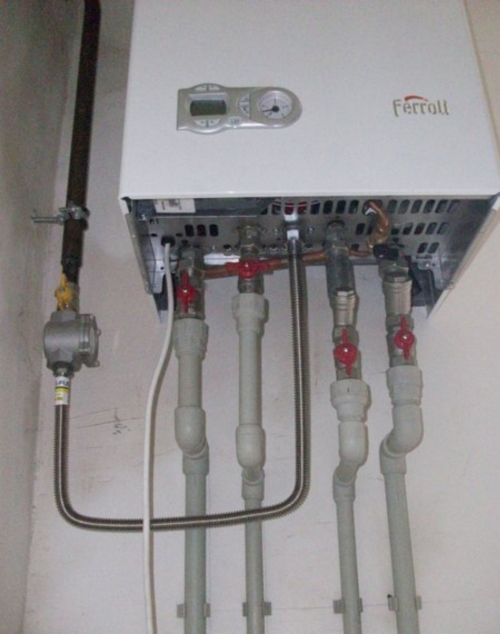

A falra szerelt kazán beszereléséhez ki kell választania egy helyet, majd körvonalazni kell a rögzítés helyeit. A kazánhoz szerelőlap vagy konzol tartozik. Furatokat fúrunk a falba, rögzítjük a rudat és felakasztjuk a kazánt, csatlakoztatjuk a kéményhez. A gázkazán alján csővezetékek vannak. Az egykörös kazán 3 csőből áll: melegvíz, visszatérő és gáz. A kettős áramkör 5 csővel rendelkezik. Csatlakoztatjuk a gázcsövet a kazánhoz.

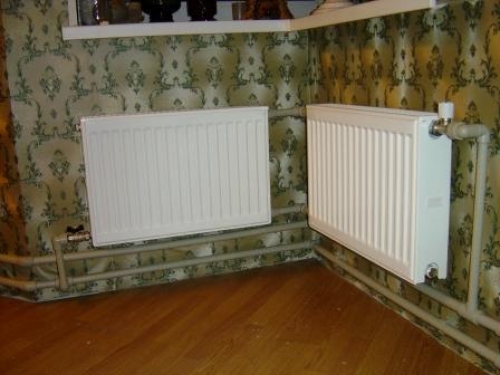

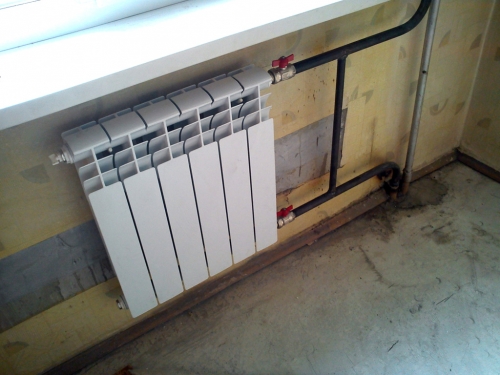

Fűtési radiátorok felszerelése

A radiátoroknak tartalmazniuk kell konzolokat és tipliket, dugót, 4 dugót és egy Mayevsky darut. Ezenkívül meg kell vásárolni radiátor csapokat, csöveket: ha a fővezeték csöve 25 mm, akkor a radiátor és a kimeneti csövek ellátásának 20 mm -nek kell lennie, és ha a főcső 32 mm -es, akkor a bemenet és a kimenet 25 mm, a megfelelő átmérőjű pólók, 2 minden radiátorhoz.

Először felvázoljuk a radiátorok telepítésének helyeit. Fúrunk lyukakat a konzolokhoz, rögzítjük őket.

Fontos! A konzolokat úgy kell rögzíteni, hogy a radiátor szakaszok között legyenek. A szintre állítjuk őket – szigorúan vízszintesen. Annak érdekében, hogy ne tévesszük össze a méretekkel (10 cm maradjon a radiátor felett, 15 cm alatta), a radiátort a falra helyezzük, és jegyzeteket készítünk.

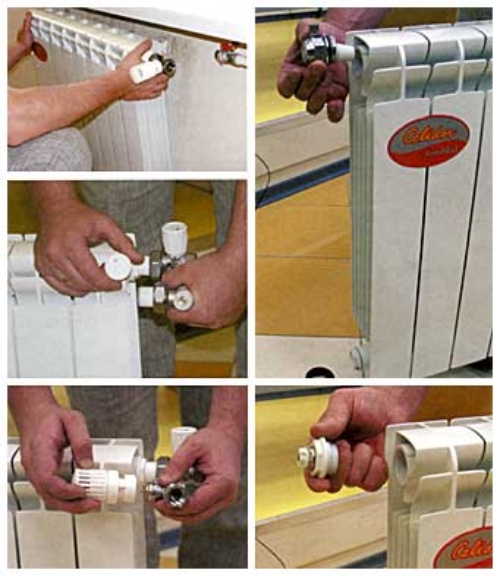

Összeszereljük a radiátort: csavarjuk le a menetes részt a radiátorcsapról, tekerjük fel a csavart vagy a lencsét a menetekre, kenjük be magas hőmérsékletre tervezett vízvezeték pasztával, tegyük fel a csap anyát a csapból, majd csavarjuk be a radiátor kupakjába. Ugyanezen séma szerint csavarjuk be Mayevsky szelepét és egy dugót a fennmaradó dugókba.

Ezután csavarja be a dugókat a radiátorba. Ehhez használhat szabványos tömítéseket, vagy vászont vagy vontatót is. Most rögzítjük a radiátor csapjait.

Ebben a szakaszban fel kell szerelni a táp- és ürítőcsövek szakaszát, valamint az elkerülő szakasz csövét, ha úgy van kialakítva. Ezen szakaszok csöveinek vágásakor szem előtt kell tartani, hogy a csőnek a csatlakoztatandó részen belül kell lennie..

Fontos! Gondoskodunk arról, hogy a póló iránya egybeessen a radiátor szelepével.

Rögzítjük a radiátort a konzolokhoz. Megismételjük az eljárást a ház összes radiátorára.

A fűtési rendszer csővezetékének telepítése

Most a kazánt és az összes fűtőtestet csővezetékkel kell összekötni. Ehhez különféle anyagokat használnak, de csak a rozsdamentes acél csöveket vesszük figyelembe, mivel ezek a legjobbak. És talál utasításokat a polipropilén csövek felszerelésére. De ne feledje, hogy égnek.

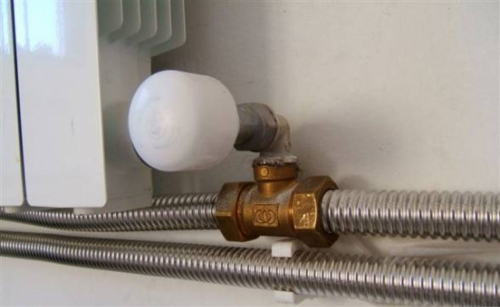

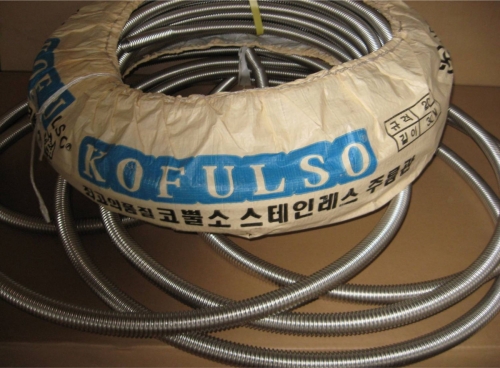

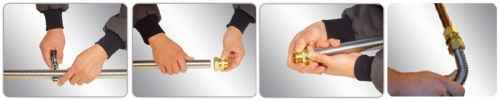

A hullámosított rozsdamentes acélcsöveket tekercsekben értékesítik. Rugalmasságuk nagyon megkönnyíti a telepítést. Lehetőség van olyan útvonal lefektetésére, amely kevés vagy nincs összeköttetés. A kényelem érdekében ajánlatos hidraulikus szivattyút felszerelni a kazán után, hogy a rendszerben a víz erőszakosan keringjen, akkor nincs szükség a csővezeték kötelező lejtésének biztosítására..

Kibontjuk a csövet, megmérjük a szükséges hosszúságot a kazántól a radiátorig. Vágja le margóval. Összekötjük a szerelvényt, kissé összenyomjuk az anyát, behelyezzük a csövet a szerelvénybe, majd összenyomjuk és kész.

Ezután csatlakoztassuk a kazánhoz a lyukba, ahonnan forró víznek kell folynia. Feszítjük a csövet a radiátorhoz. Ezt mind a fal mentén, mind a falon keresztül, mind a falon belül vakolatban nyitott módon lehet elvégezni, és a nehéz területeken és ajtónyílásokon keresztül lehet menni a padlón. A csövet a radiátorhoz, pontosabban a radiátorcsaphoz rögzítjük. Ezután rögzítőkapcsokkal rögzítjük a falhoz..

A csővezeték összes többi szakaszát telepítjük, mind a kazánból, mind vissza.

A fűtési rendszer indítása

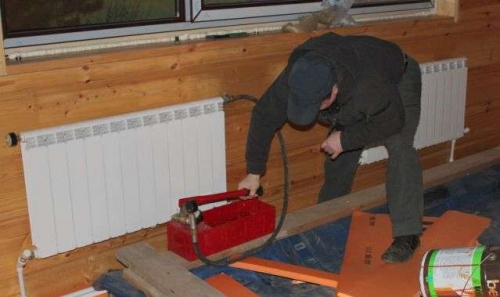

A fűtőkazán bekapcsolása előtt ellenőrizni kell az összes csatlakoztatás szilárdságát. Ehhez a rendszert nyomás alatt kell tartani. Ezt levegővel és vízzel is meg lehet tenni. Mindenesetre szükség van kompresszor és nyomásmérő használatára. A csővezeték bárhová csatlakoztatható, ha egyszerűen lecsavarja a Mayevsky csapot.

2-3 -szor nagyobb nyomást gyakorolunk, mint a működőre. Például, ha az autonóm fűtési rendszerekben általában 1,5 – 2 atmoszféra, akkor ellenőrizzük az 5 atmoszférát. Legalább egy napig nyomás alatt hagyjuk a rendszert. Aztán újra ellenőrizzük, talán valahol kimarad.

Fontos! Ha egyszerűen levegővel préselték, akkor a szivárgások láthatók, ha szappanos vízzel megkenik a csatlakozást..

Ha a vizsgálati eredmények jók, indítsa el a kazánt, és állítsa 40 ° C -ra. Ellenőrizzük, hogy minden radiátor feltöltődött -e, egyenletesen felmelegedett -e, a teljes visszatérő vezeték visszatért -e a kazánba. Itt a Mayevsky daru segítségével légtelenítjük a rendszert. A kielégítő vizsgálati eredmények után 60 – 80 ° C -on indítjuk a kazánt. Ellenőrizzük a fűtés egyenletességét és a visszatérő hőmérsékletet is.

A fűtési rendszer most már használható. Amint láthatja, maga a ház fűtésének telepítése nehéz, de megvalósítható egy intelligens és egyenes kezű személy számára. De érdemes -e önállóan elkészíteni a tervezést, érdemes újra elgondolkodni. Végül is senki sem akar fagyni télen a maximális kazánterheléssel..
