Beton tartály: szerelési útmutató

A csatornázás fontos szerepet játszik az életfenntartó rendszerben. De ha a város határában a házak a központi rendszerhez csatlakoznak, akkor a külváros lakóinak önállóan kell megoldaniuk a hulladék elhelyezésének kérdését. A vízgyűjtő medence elrendezését a legegyszerűbb és legolcsóbb kiútnak tekintik. A megerősített falakkal ellátott ásott gödör azonban egyáltalán nem tekinthető teljes értékű szennyvízgyűjtőnek. Számos szabály, norma és árnyalat létezik, amelyek követése után egy teljes hulladékkezelési rendszerről beszélhetünk. A cikk arról fog szólni, hogyan készítsünk beton tartályt.

Tartalom:

Betonvízgyűjtő medence építése

A vasbeton falakat, legyen szó öntött szerkezetről, zsaluzat vagy gyári gyűrűk használatával, a következő előnyök jellemzik:

hosszú élettartam, egy ilyen gödör egy évszázadig üzemeltethető;
ezt az építőanyagot nagy vegyszerállóság jellemzi, amelynek köszönhetően könnyen tolerálja az erjedés és a bomlás folyamatát;
a vízzáróság garantálja a talaj- és talajvízszennyezés hiányát;
egy ilyen gödör a talaj geológiai jellemzőitől és a víztartó réteg szintjétől függetlenül van felszerelve;
a betongyűrűkből készült medence felépítése speciális berendezések használatát vonja maga után.

Tálca betongyűrűkből

Ha feltételezzük, hogy a falakat betonkeverékkel öntik önállóan, akkor a szennyeződés és a munkaintenzitás negatív pontoknak tekinthető a munkában..

A tartályok típusai

A talajban való ásás gyakran téglalap alakú, mivel a feltárást kézzel végzik. Ez a konfiguráció akkor releváns, ha nincs mód speciális berendezések vonzására. Az ajánlott opció azonban egy körhajtás, mivel a falakon lévő terhelések egyenletesen oszlanak el..

2 típusú hajtás létezik.

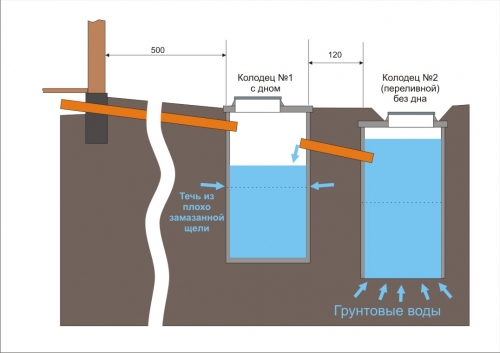

Födém betongyűrűkből, fenék nélkül

Ez a típusú medence népszerű azokon a területeken, ahol szezonális vagy időszakos kihasználtság van. Ezekben az esetekben a vízfogyasztás várhatóan napi egy köbméter lesz. A szennyezés egyszerűen a talajba kerül, és természetes baktériumok segítségével kerül feldolgozásra. Néha szükség lehet segítségre speciális eszközök formájában, amelyek felgyorsítják a folyamatokat.
Az ilyen tárolóeszköz és a legközelebbi épület közötti távolságnak több mint 8 méternek kell lennie. Ez megakadályozza az alap lemosását..
A gödör kúthoz vagy kúthoz való elhelyezkedését is tiszteletben kell tartani:

agyagos talajjal – legalább 20 m;
agyagos talajjal – legalább 30 m;
homokos talajjal – legalább 50 m.

A szabályok és előírások be nem tartása vízszennyezéshez vezethet a vízbevezető létesítményekben, és használhatatlanná teheti azt. Azokban az esetekben, amikor egy adott fejlesztő bűnössége bebizonyosodik, pénzbírságot szabnak ki, és különösen nehéz helyzetekben az elkövető büntetőjogi büntetést kap.

A hátrányok közé tartozik: kellemetlen szag, alacsony erőforrás- és környezeti veszély.

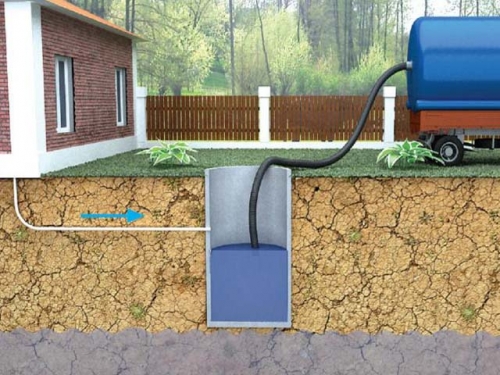

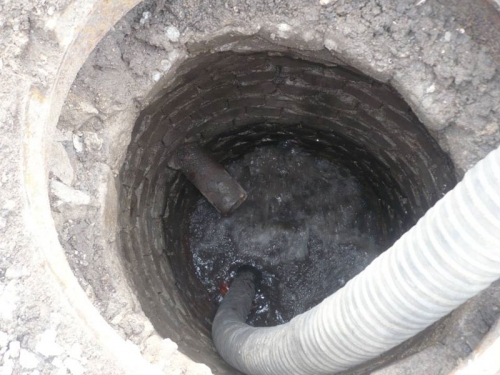

Gödör fenékkel

Zárt hajtást terveznek telepíteni állandó lakóhellyel rendelkező területen. Ha nyilvánvaló magassági különbségek vannak a területen, akkor ajánlott a gödröt az alföldön elhelyezni..

A készülék számos alapvetően fontos pontot betart:

a tartály mélysége nem haladhatja meg a 3 m -t, ez a speciális berendezés tömlőjének hossza;
a távolság a védőszerkezetektől (saját vagy szomszédos) a gödörhöz 2 méter, a főszerkezethez pedig 5 m;
100 mm átmérőjű szellőzőcsövet kell elhelyezni legalább fél méter magasságban a talajszint felett. Gáz fog áthaladni rajta, ami elkerülhetetlenül az erjedés, a bomlás és a szennyvíz bomlása során keletkezik.

Ne felejtse el átgondolni a csatornajármű bejáratát. Annak érdekében, hogy a tárolóeszközhöz a lehető legtávolabb helyezzen el egy tárolóeszközt, nem szabad megfeledkezni arról, hogy a túl hosszú csővezeték megnehezítheti annak karbantartását..

DIY beton lefolyó

Térfogatszámítás

A számítások a következő adatok alapján készülnek:

naponta 0,15-0,18 m³ víz jut minden emberre. Így egy 4 tagú család havi 20 m³ -t költ. Ez azt jelenti, hogy a tartálynak legalább 25-28 köbméter áramlást kell tartania;
ha gödröt építenek fenék nélkül, akkor a talaj típusát is figyelembe veszik. A könnyen áteresztő kőzetek lehetővé teszik a mennyiségek megtakarítását, de ha agyag van a helyszínen, akkor a havi költségeket 10-15% -kal kell növelni.

Az elrendezés során szem előtt kell tartani, hogy legalább 1 m -re kell maradnia a tartály felső szélétől. Ellenkező esetben vis maior körülmények között szennyezett víz távozhat a tartályból. Ezenkívül az alacsony szennyvízszint minimalizálja a kellemetlen szagok megjelenését..

Gödör betongyűrűkből készült medence telepítéséhez

Amikor eltávolítja a talajt a gödörből, ne feledje, hogy a kész tárolóeszköz térfogatának legalább 3 köbméternek kell lennie. A magyarázat itt egyszerű, a szennyvízgép tartályának minimális térfogata valamivel több, mint ez a mutató, ezért veszteséges a kisebb térfogatú szennyvíz eltávolítására szolgáló berendezések hívása.

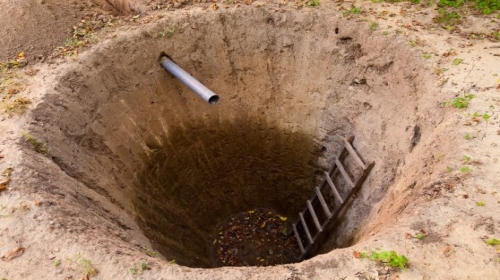

Gödör a fenék nélküli medence számára

A feltárást szabványos módon végezhetjük – lapáttal vagy mini kotrógép segítségével. A gödör mélységének és átmérőjének kissé nagyobbnak kell lennie, mint a jövőbeni medence tényleges mérete.
Ne feledje, hogy a kész szerkezetet kissé eltemették. Itt figyelembe kell vennie a burkolat magasságát, amely lefedi a gödröt és a töltet vastagságát, hogy megakadályozza a csatornák befagyását.
Az alját a lehető legnagyobb mértékben kiegyenlítik, és a zsaluzatot a szalag alapja alá kell felszerelni. Ez lehet négyzet vagy kerek, a szalag szélességének kiválasztását a jövő falai szerint végzik.
A keletkező mélyedést az alap megszáradása után kaviccsal töltik meg, ami hozzájárul a szennyvíz szabad áthaladásához.

Gödör egy fenékkel rendelkező medencéhez

A lyuk ásásához kézi vagy gépesített módszert használnak. A mélységet és szélességet (átmérőt) a vízelvezető rendszer típusától függően határozzák meg, ahol a valós mutatók 15-20% -kal nőnek.
A számítások figyelembe veszik a betonplatform vastagságát, valamint azt a magasságot, amelytől a szerkezetnek ki kell nyúlnia a talajszint felett (ez általában 20 cm).

A gödör alja kiegyenlített és döngölt. Homok és kavics párna van kitöltve, minden réteg vastagsága 15 cm. Először jön a homok, amelyet nedvesítenek és tömörítenek, majd a kavicson a sor.
Ha nincs biztosítva a burkolat szigetelése, akkor a mélyedést 30-40 cm-rel mélyítik, majd a padlólap beszerelése után talajjal borítják, ami megakadályozza a szennyvíz befagyását, ezáltal megakadályozza a csatornagödör megzavarását..

Betonhabarcs

A szalag alapítvány vagy platform öntése egy lépésben történik. A szalaghoz a zsaluzatot táblákból állítják össze, szabványos megerősítést végeznek. A szerkezetet mindenképpen megerősítik. A fémrudakat dróttal kötik össze.
Törött tégladarabokra vagy kis kövekre fektetik őket. A megerősítést semmilyen esetben sem szabad a talajra fektetni, teljesen homok-cement keverékbe kell meríteni.
Az oldat keveréséhez 1 rész cementet, 2 rész homokot és 3 rész zúzott követ veszünk. Annyi víznek kell lennie, hogy a kijáratnál ne legyen túl sűrű massza, a kidobott kavicsnak teljesen el kell merülnie a masszában.

Öntés közben az oldatot szuronyosítják, ez a technika megszabadítja a képződött légbuborékokat. Végül is az üregek negatívan befolyásolják a kész monolit szilárdságát. A felületet kiegyenlítik, és hagyják teljesen megszáradni, és ez a folyamat legalább egy hetet vesz igénybe..
Meleg időben történő munkavégzés során a betonfelületet rendszeresen megnedvesítik, ez segít elkerülni a repedéseket, és megszerezni a deklarált szilárdsági jellemzőket. Ezután folytathatja a munka következő szakaszát.
Ha a telepítéshez alul kész vasbeton gyűrűket használnak, akkor nincs szükség a helyszín felszerelésére.

Csőfektetés

A gödör feltárásával egyidejűleg csövet fektetnek a szennyvíz elvezetésére. Ha a könyvjelzőt sekélynek, azaz a GPG fölé tervezik, akkor ajánlott szigetelni: üveggyapottal, ásványgyapottal, habbal stb..
A cső lefektetésekor fontos szempont a lejtése, így a lefolyók gravitáció hatására befolynak a tartályba. Ha d160 cm -es csövet használ, akkor a meredekségnek körülbelül 10 mm -nek kell lennie minden egyes méteren keresztül, 100 cm -nél 20 mm -es lejtést figyelhetünk meg, 50 cm -30 mm -nél.

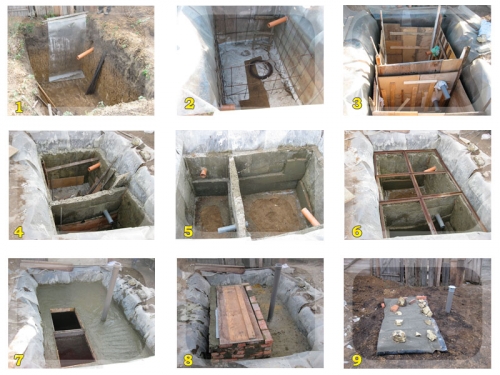

Falfalak

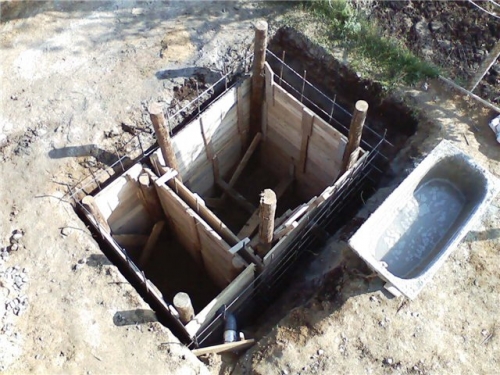

Ha úgy döntöttek, hogy saját kezűleg kitöltik a falakat, akkor a tartály optimális alakja négyzet vagy téglalap. A zsaluzat deszkából vagy vastag nedvességálló rétegelt lemezből készül.
A szerkezetnek eltávolíthatónak kell lennie, ezért csavarokat és önmetsző csavarokat kell használni. A sarkok megerősítésére fémlemezeket használok. A zsaluzat két fala közötti távolság 60-80 mm.
A kerek alakú gerincnek egy előnye van – kis területet foglal el a szomszédos területről. Természetesen egy tökéletesen kerek zsaluzat nem fog működni, de ez a tény nem alapvető az ilyen szerkezeteknél. Az építés ideális anyaga a profilozott lemez..
Nagy figyelmet fordítanak a támaszokra és a támaszokra. A betonoldat tömege nagy, ezért a zsaluzatot a lehető legszilárdabban kell rögzíteni.
A falak megerősítése fontos szerepet játszik. A fémkötést előre elkészíthetjük, és már készen is leereszthetjük a szerkezetbe, vagy a rudakat köthetjük, amikor a keret betonnal van betöltve.

A népi mesterembereknek csodálatos “felfedezésük” van – erősítő anyagként fémhálót használni a régi ágyakból.
Mindenesetre a kiöntést egyszer kell elvégezni, elkerülve a hosszú szüneteket. A megoldás bajonettje kötelező. Óvatosan kell elvégezni, nem szabad megengedni a megerősítés elmozdulását a jövő falain belül..
A szerkezet száradási ideje a vastagságától függ. A zsaluzat elemeit gondosan szétszerelik. Továbbá elvégezzük a falak belső és külső vízszigetelését..

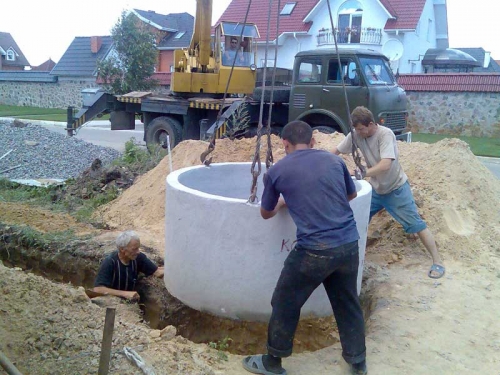

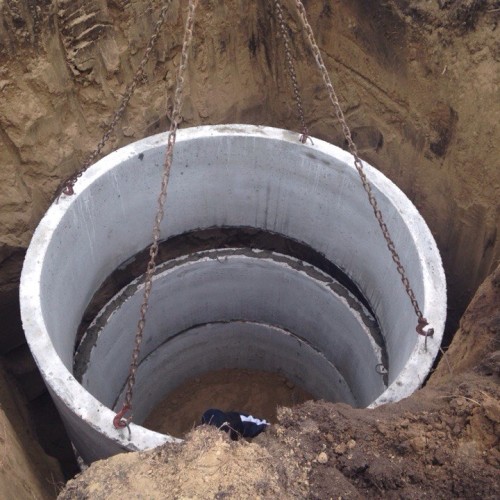

Gödör felépítése betongyűrűkből

A gyári termékek nagymértékben leegyszerűsítik és felgyorsítják a tartály elrendezésének folyamatát. Sajnos a lenyűgöző súly nem teszi lehetővé a kézi telepítést. A munkához szüksége lesz egy teherautó darura. Sok vasbetongyűrű -gyártó kínál ilyen szolgáltatásokat felár ellenében..
Vásárláskor ügyeljen az elemek belső átmérőjére, annak minden terméken azonosnak kell lennie. Ez lehetővé teszi a tartály maximális tömítettségű összeszerelését..
A gyűrűk széles választéka lehetővé teszi a tartály építését a projektnek megfelelően. A belső átmérő 700-2500 cm, a magasság pedig 900 cm.
A termékek kialakítása speciális fémfülek jelenlétét feltételezi. Daruhorgok vannak rögzítve hozzájuk. A gyűrű felemelését óvatosan, a biztonsági óvintézkedések betartásával kell elvégezni.

A termék vízszintesen van elhelyezve; szükség esetén a gyűrűt szétszerelik a maximális igazítás érdekében. A szerelés alatti indokolatlan késleltetés elkerülése érdekében ajánlatos a felületet kiegyenlíteni a gödör aljának előkészítésének szakaszában..

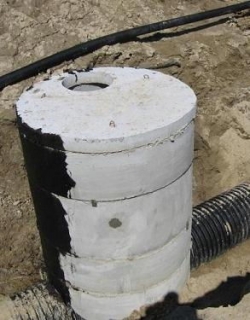

Az alsó gyűrű felszerelése után a falillesztést vízszigetelő anyaggal kezelik. Itt gumi tömítések, cementhabarcs használata megfelelő. A legjobb megoldás a folyékony üveg portlandcementtel keverve..
Ezután folytassa a következő gyűrűk telepítésével, figyelembe véve a fenti szabályokat és árnyalatokat. Az egyszerű gyűrűket fém konzolok tartják össze. Vásárolhat speciális hornyokkal ellátott vasbeton termékeket, amelyek erősebb és megbízhatóbb rögzítést biztosítanak..
Az utolsó gyűrűben egy lyukat készítenek a csőbemenethez egy perforátor segítségével. Ezen elemek találkozásánál a tartály vízálló a betongyűrűkből.

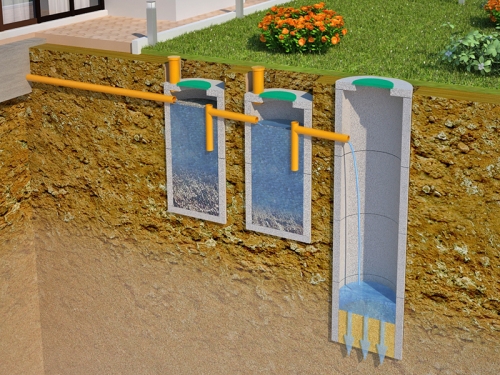

Cesspool betongyűrűs rendszer

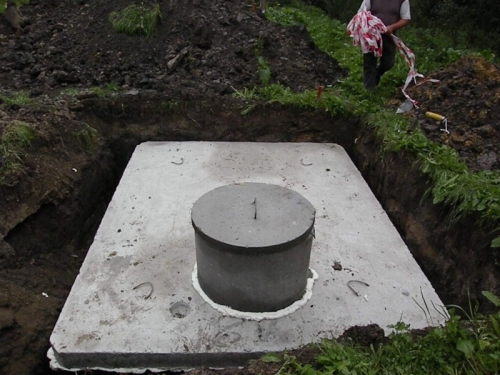

A végső szakasz egy padlólemez felszerelése lyukkal a nyílás számára. Ezután egy próbafolyamatot végeznek vízzel, és ellenőrzik a teljes rendszer működőképességét. Ha az eredmény pozitív, a tartály és az árok falai közötti űrt talajjal töltik fel.
