Csatornacső csatlakozás

Előbb -utóbb mindenkinek szembe kell néznie a csövek beszerelésének szükségességével. Attól függően, hogy melyik csőanyagot választotta, maga a szerelési technológia is függ. Melyik csatlakozást jobb választani – hegesztett, menetes vagy foglalatos -, ha különböző anyagokból készült csövekkel dolgozik, ebben a cikkben fogunk beszélni..

Tartalom:

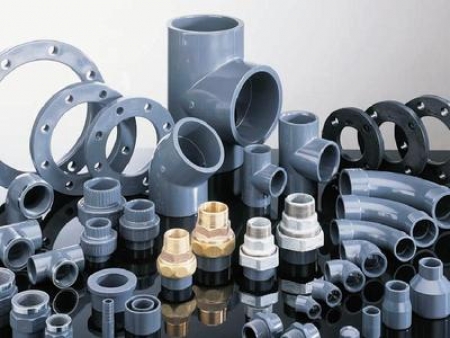

A csatornacsövek és csatlakozások típusai

Ha a korábbi csatornacsövek főleg fémből készültek, ma a piacon nemcsak acél öntöttvas csöveket, hanem kerámiát vagy műanyagot is találhat.

A kerámia csatornacsöveket 150-600 mm átmérővel állítják elő, és gyakrabban használják külső szennyvízrendszer telepítésekor. Az ilyen csövek fő előnye a kerámiák ellenállása az agresszív talajvízzel szemben. A hazai építésben a kerámia csövek használata rendkívül ritka. Ami a kerámia csatornacsövek csatlakoztatását illeti, hasonló az öntöttvas csövek csatlakoztatásához..

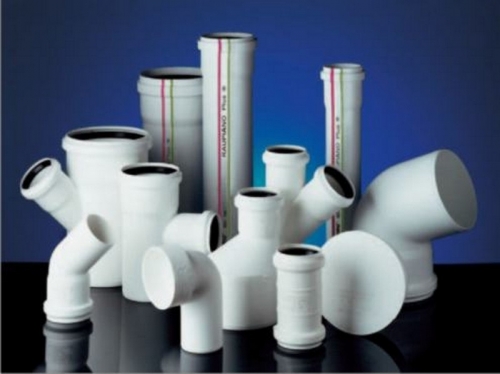

A ma leggyakrabban használt műanyag csövek polipropilénből, nagy és alacsony sűrűségű polietilénből és polivinil -kloridból készülnek. Az ilyen csöveket könnyű telepítés, könnyűség, valamint mechanikai szilárdság és korrózióállóság jellemzi. Vannak műanyag csövek beltéri és kültéri szereléshez, és nemcsak átmérőjükben, hanem színükben is különböznek egymástól. Az előbbiek narancssárga színűek, az utóbbiak szürke színűek.

És végül, a csatornacsövek gyártásának hagyományos anyaga az öntöttvas. Ezek a csövek kiváló mechanikai szilárdsággal és korrózióállósággal rendelkeznek..

Az acél csatornacsövek is forgalomban vannak, de meglehetősen ritkán használják csatorna fektetésére, mivel érzékenyek a korrózió káros hatásaira és instabilak az agresszív talajvizekkel szemben..

Ami a csövek csatlakoztatásának módját illeti, ez hegesztéssel vagy ragasztással történhet. Ha összecsukható szennyvízrendszert tervez létrehozni, akkor a csőcsatlakozás elvégezhető a meneten szerelvényekkel vagy karimákkal. Ebben az esetben a karimacsatlakozásokat nagy átmérőjű csöveken használják, mivel egyszerűen kényelmetlen lesz őket menet segítségével csatlakoztatni. Az alábbiakban ismertetjük, hogy ezek közül a csatlakozási típusok közül melyik a legalkalmasabb a PVC vagy öntöttvas csövekhez, valamint hogyan kapcsolódnak ezekhez a csövekhez..

Csatornacső csatlakozási szöge

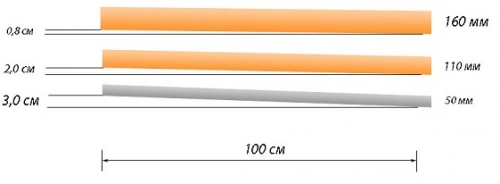

Amikor a csatornarendszert a házban saját kezűleg rendezi, emlékeznie kell arra, hogy a normál működéshez a csöveket enyhe lejtőn kell lefektetni. Általában a lejtés nem lehet kevesebb, mint “0,02”, ami azt jelenti, hogy a vízellátó rendszer teljes hossza egy méter, a csővégek magasságkülönbségének két centiméternek kell lennie.

Ezenkívül, ha a szennyvíz mennyisége kicsi, akkor a lejtésjelzőnek nagyobbnak kell lennie, és “0,03”.

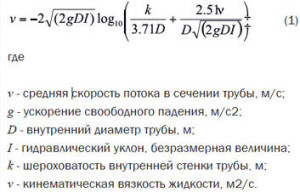

Általában a csatornacsövek csatlakozási szöge egymástól függetlenül kiszámítható a következő képlet segítségével:

Vagy csak kész megoldásokat használjon.

Előkészítő munka

Mielőtt közvetlenül a csatornacsövek csatlakoztatásához folytatná, el kell végeznie néhány előkészítő munkát:

Fém csatornacsövek csatlakoztatása

A fém csatornacsövek csatlakoztatását kétféleképpen lehet elvégezni: hegesztésre való szerelés és aljzatba történő beépítés. Ebben az esetben az aljzatba történő beépítést általában öntöttvas csövek csatlakoztatásakor végzik, míg a hegesztést elsősorban acélcsövek csatlakoztatásakor használják..

Öntöttvas csőcsatlakozás

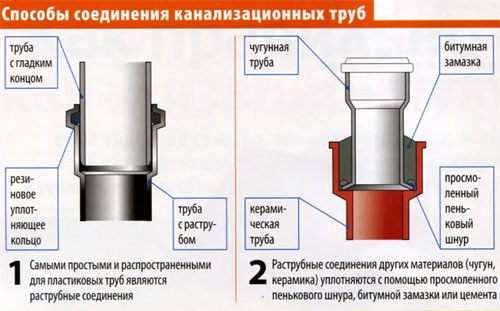

Amint fentebb említettük, az öntöttvas csatornacsövek csatlakoztatását aljzatok segítségével végezzük. Az ilyen telepítés a következő séma szerint történik:

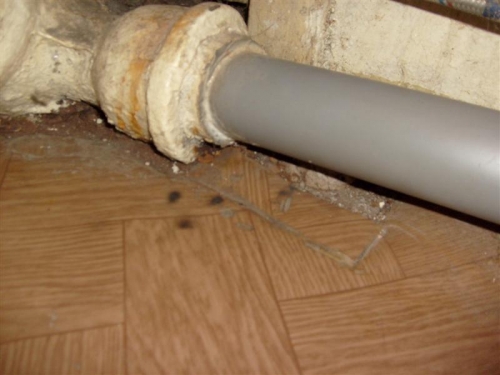

Ezt a módszert öntöttvas csövek egymáshoz való csatlakoztatására használják, de vannak olyan helyzetek is, amikor egy öntöttvas csövet műanyaghoz kell csatlakoztatni. Ebben az esetben ajánlott speciális adapterek és csatlakozók használata. Alkalmasak különböző átmérőjű és anyagú csatornacsövek csatlakoztatására.

Ahhoz, hogy az öntöttvas csőből műanyag csőbe minőségileg át lehessen váltani, egyenletesen fel kell vinni szilikon tömítőanyagot az öntöttvas cső aljzatának tiszta és száraz belső felületére. Magára az adapterre is felvisszük, utána behelyezzük az adaptert a foglalatba. A kötés teljesen lezáródik a szilikon tömítőanyag megszilárdulása után.

Videó a fém csatornacsövek csatlakoztatásáról:

Dokkoló acélcsövek

A hegesztést acélcsövek csatlakoztatására használják. És itt a legfontosabb az, hogy mindent szakszerűen és a folyamat minden árnyalatát figyelembe véve végezzen. Még ha pénzt is költünk hegesztőgépre és az acélcsövek megfelelő hegesztésére, végül meglehetősen megbízhatatlan szerkezetet kapunk. Mivel az acélcsövek önmagukban nem teljesen ideálisak a szennyvízhez, és a hegesztési varrat a többi fémhez képest érzékenyebb lesz a korrózióra. Vagyis csak a csatornarendszer üzembe helyezésével már tudjuk, hogy vannak gyenge pontjai, amelyek idővel vízszivárgást okozhatnak..

Természetesen a hegesztés mellett acélcsövek is csatlakoztathatók leszerelhető menetes csatlakozások segítségével. Tehát az amerikai szerelvény a legnépszerűbb ezek közül a csatlakozók közül, és két végálláskapcsolóból áll, amelyek egy csavaranyával vannak összekapcsolva.

Csatornás műanyag csövek csatlakoztatása

A csatorna műanyag csöveinek csatlakoztatásakor háromféleképpen hajtható végre: menetes hüvelyen, hegesztésre és aljzatba. Mindegyik technológia megköveteli bizonyos készségek és felszerelések használatát, ezért mindegyiket részletesebben megvizsgáljuk..

Csatlakozó szerelés

Először el kell döntenie a műanyag cső csatlakozójának típusát. Mielőtt azonban közvetlenül a tengelykapcsoló szerelési folyamatának leírásához folytatná, meg kell jegyezni, hogy ez a csatornacsatlakozási módszer csak akkor megengedett, ha átmérőjük nem haladja meg a 63 mm -t. Ugyanebben az esetben, ha a csövek átmérője lehetővé teszi a tengelykapcsolóra történő felszerelést, akkor teljesen összecsukható vízlevezető rendszert kaphat..

A csövek összekötésének folyamata kompressziós vagy menetes csatlakozóval meglehetősen egyszerű. Elég csak szétszerelni a rögzítőelemet, felhelyezni az ellenanyát és az O-gyűrűt a csőre. Ezután be kell illeszteni a csövet a csatlakozószerelvénybe, és egy csavaranyát kell csavarni a csatlakozóvég menetére, amely rögzíti a csatlakozást.

A menetes szerelés a leggyorsabb módja a csatornacsövek csatlakoztatásának, mivel a rendszer azonnal működtethető a rögzítőanya meghúzása után. Azonban meg kell érteni, hogy a gyors nem jelent megbízhatót. Menetes tengelykapcsoló esetén is – a menetes pár idővel ki tud oldódni, és a víz elkezd szivárogni az elágazásnál.

Hegesztő szerelvény

A csatornacsövek anyagától függően hideghegesztési technológiát alkalmaznak, vagy ahogy ragasztásnak is nevezik, valamint diffúziós hegesztési technológiát. A polipropilén csövek felszerelésekor hideghegesztést, a PVC csövek összekapcsolásakor diffúziós hegesztést alkalmaznak. Ebben az esetben mindkét hegesztési módszert alkalmazzák a cső aljzatba történő rögzítésekor vagy hüvelybe történő beépítéskor..

A polipropilén csövek hegesztéssel történő felszerelése a következőképpen történik:

1. Vágja le a cső végét, és mérje meg a cső mélységét a hüvelyben. A vágást és a mélységjelzést szükségszerűen meg kell előzni a hegesztést, mivel különben jelentősen veszélyeztetheti a telepítés minőségét, és ezáltal a teljes rendszer megbízhatóságát..

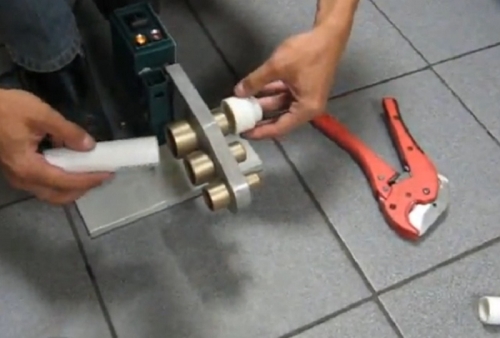

2. Egy speciális forrasztópáka segítségével melegítse fel a hüvelyt és a csövet. Ehhez mindkét terméket fúvókára kell helyezni, és 260 fokra kell melegíteni..

3. A fűtött részeket eltávolítják a vezetőkről, majd a csövet a jelzett mélységben a hüvelybe préselik..

Ezzel a lehetőséggel a polipropilén csövek felszerelésére a rendszer azonnal használatra késznek tekinthető, miután a varratok szobahőmérsékletre hűltek.

A PVC csővezetékek csatlakoztatása a következőképpen történik:

1. Végezzük a vég vágását és a merítési mélység jelölését.

2. Vigyen fel speciális ragasztót a tengelykapcsoló belső részére és a cső külső részére, majd helyezze be a csövet a csatlakozóba a jelzett mélységig. Kicsit forogunk a tengely körül. Ne feledje, hogy a ragasztó kiválasztásakor jobb előnyben részesíteni azt a terméket, amelyet maguk a szerelvények és csövek gyártói javasolnak..

Fáklyás szerelés

Az aljzatba történő telepítés csak akkor végezhető el, ha olyan csövekről van szó, amelyek később a szabad áramlású hálózatok részévé válnak. Ezenkívül maguknak a csöveknek az aljzatba történő beépítéshez speciális vastagítással kell rendelkezniük a végén..

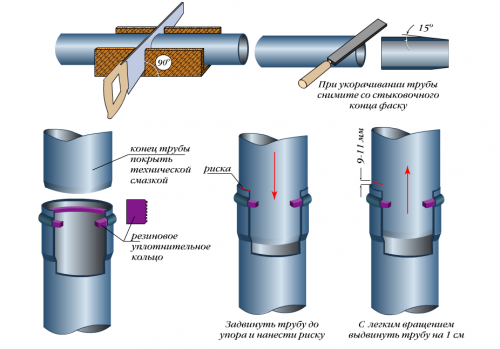

Az aljzat csatlakoztatása a következőképpen történik:

1. Egy cső van felszerelve a tartófelületre. A csengő az áramlás irányával ellentétes irányba van felszerelve.

2. Illessze az O-gyűrűt a fogadócső aljzatába.

3. Ha az O-gyűrűt felszerelte, helyezze be a második cső sima végét.

4. A csatlakozás összeszerelése után rögzíteni kell a második csövet a tartófelületen.
