Csináld magad csípőtető

A fejlesztők gazdag fantáziája nem ismer akadályokat. A nyaralóépületek és magánházak tetőinek igényessége és építészeti sokszínűsége valóban lenyűgöző. Sok friss, kreatív ötlet létezik, de ennek ellenére a legmegbízhatóbb szerkezet, amely megvédi a szerkezetet a szélterheléstől, a csípőtető – a négy lejtős szarufatető egyik fajtája. A kivitelezés összetettségét tekintve a csípőtető felépítése felülmúlja a klasszikus, nyeregtetős tetőt – nem olyan egyszerű négy lejtőt azonos szögben építeni és összehangolni egymással. Megfelelő türelemmel és hozzáértő elméleti ajánlásokkal azonban még a nehéz feladatok is egyszerűvé és érthetővé válnak..

Tartalom:

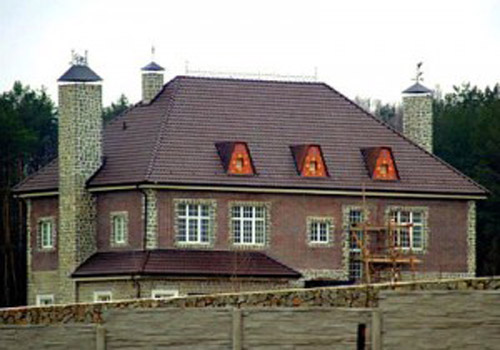

A csípőtetők fő jellemzői

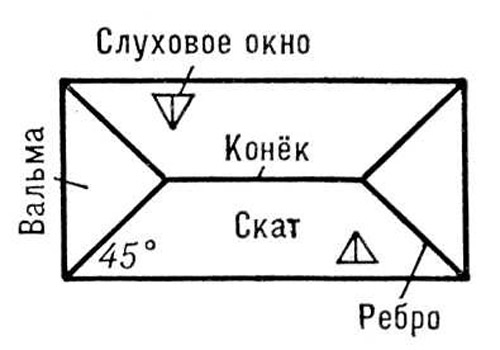

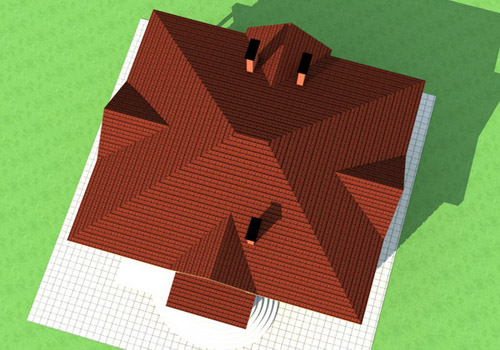

Ha alaposan tanulmányozza a csípőtetők rajzát, észre fogja venni, hogy a négy lejtésű szerkezetnek megvannak a sajátosságai. Tehát két hosszú lejtő trapéz alakú, és két rövid, csípőnek nevezett, ferde háromszög alakú..

A telepítés során fellépő nehézségeket általában egy szarufa rendszer okozza, amely a következő típusú szarufákból áll:

• ferde (átlós);
• közlegények (központi);
• narzhny (sarok).

A csípőtető különösen indokolt olyan területeken, ahol erős szél figyelhető meg. A tervezés során figyelembe kell venni:

• tetőfedő anyagok gyártásához használt anyagok;
• a csapadék intenzitása;
• a széllökések ereje és sebessége.

Ezek a mutatók lehetővé teszik olyan értékek kiszámítását, mint a szükséges lejtési szögek és a csípőtető magassága. A maximális pontosság elérésének két módja van: forduljon szakemberhez ezen a tervezési területen, vagy használjon speciális számítógépes programot a számításokhoz.

Csípőtető: építés

Mint már említettük, a csípőtető kialakítása nagyon érdekes. Az első alkatrész, két közös rámpa, bármilyen tetőn látható. De a második a tető egyediségét adja – a lejtők nem fedik le a ház területét, és a fennmaradó rés két csípővel van kitöltve.

A csípőtető -rajzot pitagorasz asztal és jelölőcsík segítségével állítják össze. Az összes szabály szerint létrehozott projekt lehetővé teszi, hogy saját maga vágjon le a szarufákról, és egyedül szereljen fel egy ilyen összetett szerkezetet.

A tervezés során számos szabályt kell követni:

• ne feledje, hogy a közbenső elemek meredekebbek, mint a saroké, ami azt jelenti, hogy a használt táblák méretének legalább 50×150 mm -nek kell lennie;
• rövid részek nem a gerinc táblához, hanem a szarufák sarokalkatrészeihez vannak rögzítve. A közbenső táblák lejtésének meg kell egyeznie a rövid gerendák lejtésével;
• a csípőtető projekt megvalósítása feltételezi, hogy ugyanazt az anyagot használják a szarufák és a gerincrendszer építéséhez;
• az építés során központi (közbenső) szarufákat használnak, amelyeket a gerinc tábla szélei mentén rögzítenek;
• a középső szarufáknak a gerinc deszkájának és a heveder felső végének kell támaszkodniuk.

Fajták

A csípőtetőknek több fajtája van:

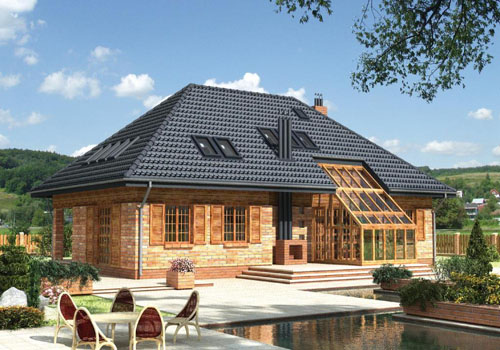

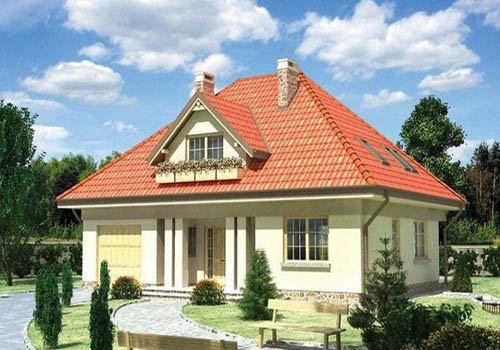

• domború tető. Az ilyen tető négy lejtője azonos, azaz a csípő minden irányban egy szögben eltér. A csípőtetőt csak négyzet alakú épületekhez használják;

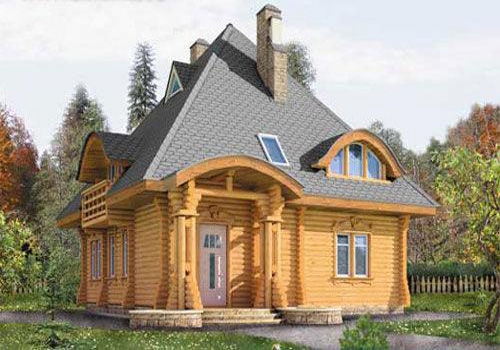

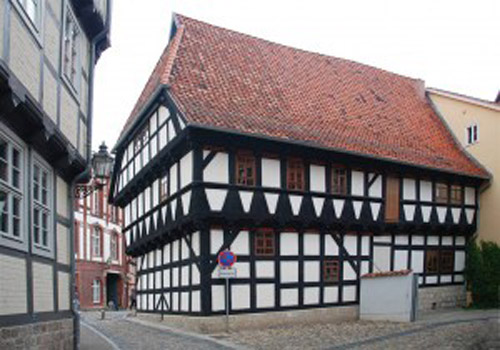

• félcsípő tető. Ebben az esetben a csípő nem éri el az alját, de csak a lejtő felső felét lefedve takarja el az oromzat egy részét;

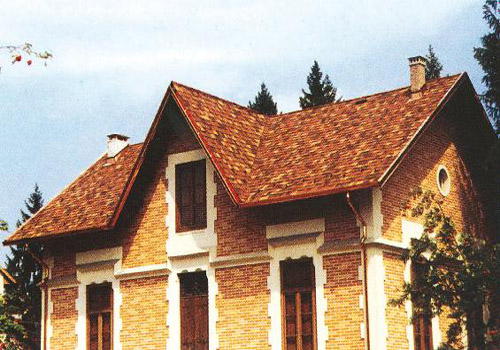

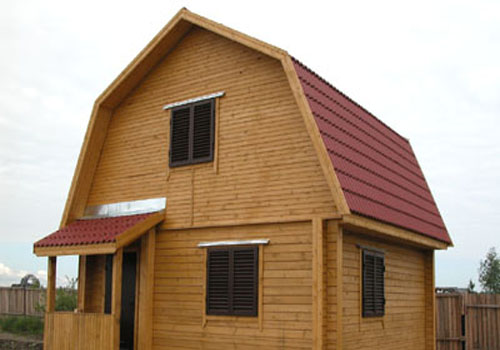

• lejtős tető. Különböző méretű rámpákból áll, amelyek különböző szögekben kommunikálnak. A design bonyolult, de mutatósnak tűnik.

Csináld magad csípőtető

Ha nem fél a nehézségektől, és úgy döntött, hogy saját kezével csípőtetőt épít, akkor érdemes megjegyezni, hogy egy ilyen feladat meglehetősen megvalósítható. A legfontosabb az általánosan elfogadott normák betartása..

Tető jelölések

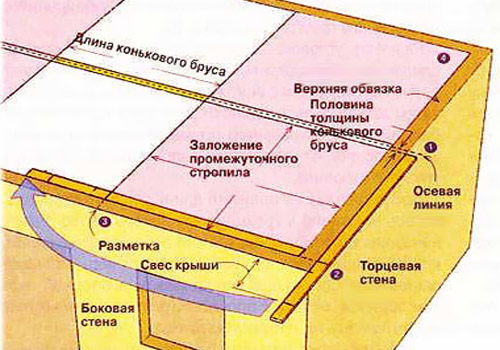

Ahhoz, hogy megtalálja a választ a csípőtető építésének kérdésére, első lépésként emlékezzen a fő csomópontokra és értse meg a telepítés árnyalatait:

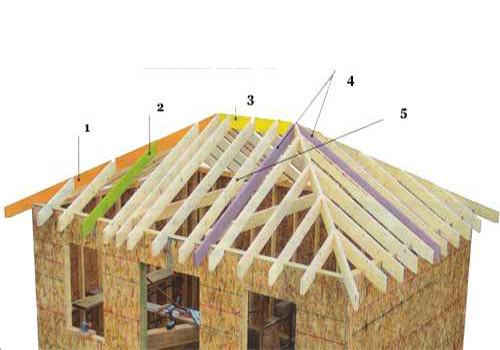

• a gerincnek, amely a fő csapágytengely, a szerkezet közepén kell lennie (3);
• A ferde szarufák az alapvető tápegységek, és a gerincrúdhoz hasonló vastagságú táblákból készülnek. A gerenda egyik vége a gerinchez van rögzítve, a másik az épületen kívülre nyúlik (1);
• a középső szarufák a gerinc végeiről nyúlnak ki és a falakra mennek ki (4);
• a gerincgerenda végeiről közbenső szarufák mennek végig a lejtőkön. Nem alkalmazható csípőre (2);
• a rövid szarufák különböző hosszúságúak lehetnek, de a rögzítés ugyanabban a szögben történik. Nincs rögzítve a gerinchez (5).

Az építkezés során a sikert pontos számítások, helyes jelölések és jól rajzolt rajz határozza meg. A számítások fontosak a csípő és a sugárhossz arányának azonosításában. Csak ez biztosítja a tető megbízhatóságát:

• először egy tengelyt jelölnek a felső heveder mentén a ház végétől;
• kiszámítják a gerinc vastagságának felét, és meghatározzák a szarufarendszer első részének helyzetét;
• akkor a mérőrúd egyik végét a megjelölt vonalra kell felhordani, míg a másik az oldalfal vonala mentén helyezkedik el – ez lesz a közbenső szarufának helye;
• a gerenda túlnyúlásának hosszának kiszámításához a gerenda egyik végét a fal külső sarkára, a másikat a tető túlnyúlására kell felszerelni. A központi szarufák következő részletét úgy számítják ki, hogy a mérősínt az oldalfal széléhez mozgatják, és rajta jelzik a szarufák elmozdulását (az oldalfal és a felső burkolat között);
• műveletek megismétlődnek a fennmaradó három sarkon. Így ismert lesz a gerinc és a közbenső szarufák végeinek helye..

Képarány táblázat

Csípőtető megjelölésekor foglalkoznia kell a nyomtáv koncepciójával (lásd a tető jelölését). De nem mindenki tudja, mi ez. Annak érdekében, hogy a telepítés érdesség nélkül történjen, a szakemberek azt javasolják, hogy minden méretet alkalmazzanak a sínre. Ez nemcsak megszünteti a mérőszalag használatának szükségességét az azonos távolságok elhalasztásakor, hanem a mérési hibákat is..

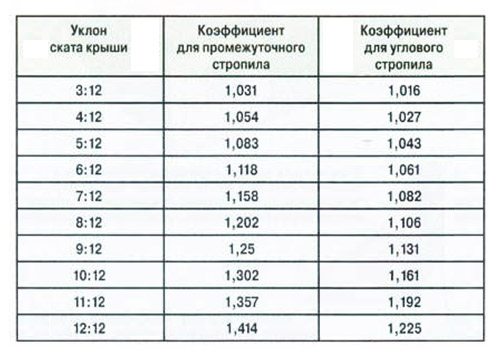

A mérőpálca 5 cm széles rétegelt lemezből készült, így nagy távolságokon is jól látható. A maximális pontosságot a munka során a szarufák hossza és elhelyezkedése közötti összefüggések táblázatával érik el.

A fenti adatok alapján a szarufaszár hossza megegyezik a vetületének együtthatójával. A táblázat használata kötelező, mivel növeli a számítások pontosságát.

Számítási példa

• a közbenső szarufák vízszintes vetületét jelölőszalaggal mérjük. A táblázatban megtaláljuk a tető dőlésszögének esetünknek megfelelő változatát, és megszorozzuk a kapott adatokat;
• a gerincen lévő mintától a mintáig a tartó rögzítési helyéig, az alsó vonal mentén megmérjük a szarufák hosszát;
• a túlnyúlás hosszát hasonló módon határozzák meg – a vízszintes vetület szorzatát a korrekciós tényezővel. Használhatja a Pitagorasz -tételt: a2 + b2 = c2. Ebben az esetben a és b függőleges és vízszintes vetületek..

Átmegyünk a ferde (sarok) elemekhez. Az egyik oldalon lévő szarufák ferde vágással rendelkeznek, ami szükséges a gerinchez való megbízható rögzítéshez. Maga a gerinc kettős ferde alátámasztással van felszerelve (a sarokrészek rögzítéséhez). A sarokszaru kiszámítása így néz ki:

• a gerenda hosszát a ház sarkától mérik;

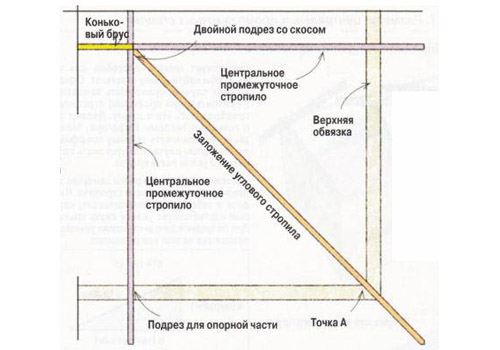

• a vetület a középső szarufák nyúlványainak hosszának négyzete lesz (lásd az ábrát).

A kapott számot megszorozzuk a korrekciós tényezővel, és ennek eredményeként megkapjuk a sarokszaru hosszát.

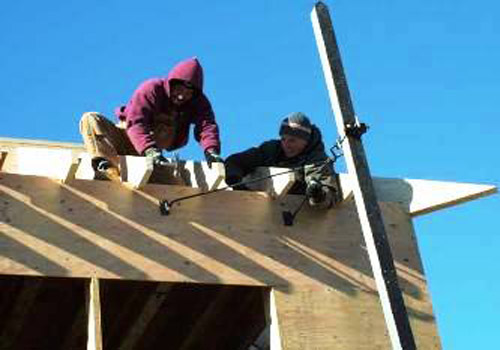

A munka sorrendje

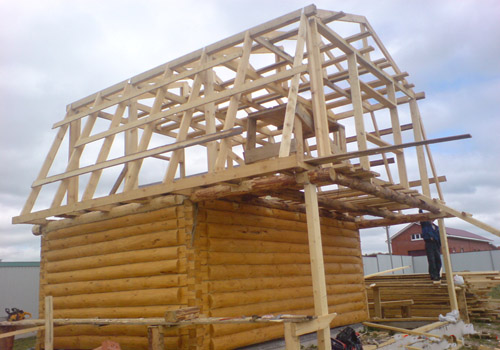

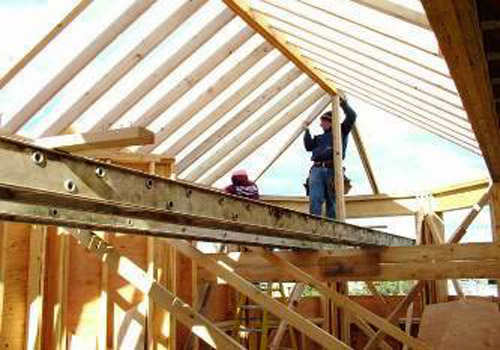

Az első szakasz a gerincgerendát tartó függőleges oszlopok felszerelése. A középső gerendához való rögzítés kaszálórendszer segítségével történik. A második szakasz az átlós szarufák felszerelése. Egyforma hosszúaknak kell lenniük. Ami a tető túlnyúlásait illeti, ez a mutató 50-70 cm között változik. Különös figyelmet kell fordítani a gerinc, az átlós szarufák és a csípő összekapcsolására.

A rendszer feltételezi a ferde szarufák átgondolt beszerelését, majd a közönséges szarufák 60 cm-es lépcsővel történő beszerelését, A szokásos szarufákat a gerinc gerendájához és a Mauerlat-hoz rögzítik egy kivágással. A rögzítéshez nyakkendőket és keresztrudakat használnak..

Ne felejtsük el a Mauerlat kötőelemek csapjait. A közönséges szarufák nem érinthetik ezeket a helyeket, és nehezíthetik a rögzítést és a vágást. Mindkét oldalon az átlós csíkok a Mauerlat és a szarufákat összekötő merevítőkhöz vannak rögzítve. A Narozhniki és a közönséges rudak a gerinchez képest 90 fokos szögben vannak felszerelve.

Módszerek a csípőtető megerősítésére

A csípőtető megerősítésének technológiája a szerkezet méretétől függ. A legnépszerűbb módszerek a következők:

• a tető sarkainál rácsokat szerelnek fel az átlós szarufát megtámasztó állvánnyal. A sprengel egy rúd, amelyet két Mauerlat kar közé dobnak, és szöget zárnak be. Ha a rácsot a saroktól távol szerelik fel, akkor a nagyobb megbízhatóság érdekében egy rácsos rácsot kell felszerelni;
• az átfedésen (ha vasbetonból készült) vagy a meghúzó állványokra vannak szegezve, amelyek “polc” funkciót látnak el, a szarufákat középen megtámasztják;
• ha az átlós szarufák túl hosszúak, akkor egy rúd helyett kettős gerendát használnak.

Most már tudja, hogyan készítsen csípőtetőt saját kezével. Csak a láda befejezése és a kapott szerkezet szigetelése marad. És az alább bemutatott videó segít a csípőtető eszközének minden bonyolultságának tanulmányozásában.
