Csípő szarvas rendszer: építési technológia

A modern épületek építészete esztétikus tetőszerkezetek széles választékát kínálja, amelyek egyszerre megbízhatóak és praktikusak. A tető, az építőanyagok és a beépítési technológia kiválasztásának lehetőségei ma aktívan fejlődnek, de minden visszatér a századok óta bevált dizájnhoz-ez egy négyoldalas csípőszarvas-rendszer. Az ilyen formájú klasszikus tető megbízhatóságát tekintve hagyományosan felülmúlja a többi opciót, különösen nehéz időjárási körülmények között, ahol a magas nyeregtetős tetők “szélcsúszást” okoznak.

Tartalomjegyzék:

A klasszikus csípőtető tervezési jellemzői

A tető konfigurációjának kiválasztásakor nemcsak az esztétikai preferenciákból kell kiindulni, hanem figyelembe kell venni a szerkezet éghajlati viszonyait és funkcionalitását is. Mint tudják, a túl magas és meredek tető különböző rekeszekkel és tetőterekkel meglehetősen drága ötlet, bár gyönyörű. De a széllel szemben is sok légellenállással találkozik..

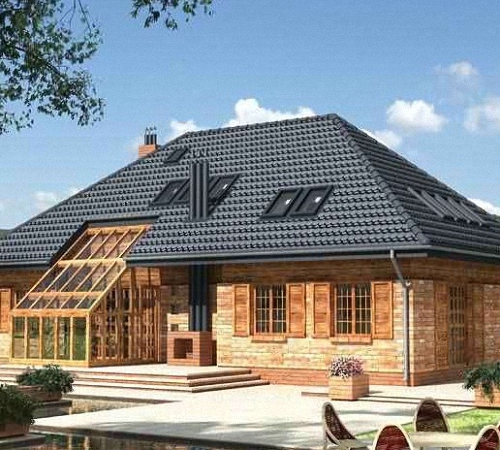

A lejtős tető gazdaságosabb, de sok csapadékot megtart, és a hosszú hónapok óta heverő hósapka tömegével további nyomást gyakorol az egész szerkezetre. A legjobb megoldás a csípőtető. Ez 2 trapéz lejtő a ház kerületének széles oldalain és 2 háromszögletű a végén. Felül ezeket a gerinc alatti trapézokat a felső élek zárják le, és a szerkezetet az ellentétes oldalakról háromszögű élekkel zárják le – példák:

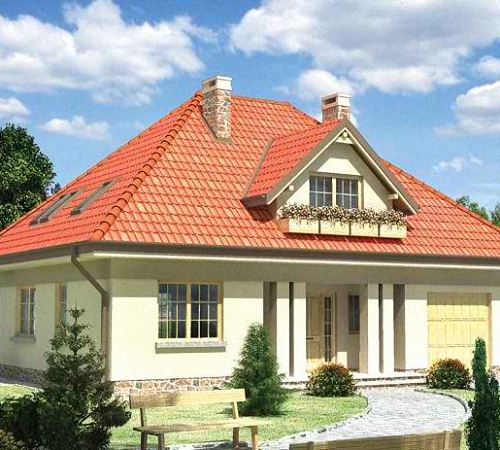

A négyoldalú csípőtető egy szarufa rendszeren, amelynek lejtése elegendő a csapadék elvezetéséhez, minden éghajlati zóna számára a legjobb megoldás. Kétségtelen a négyoldalas kivitelű épületek esztétikája, különösen a modern kialakításban, a tetőfedő anyagok új generációjával..

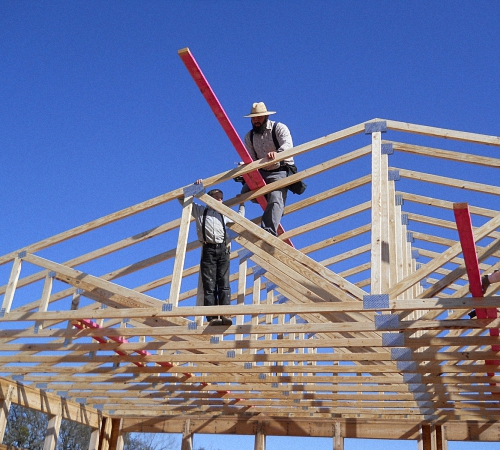

Klasszikus rácsos keretre épül, amely megbízhatóan tartja az ilyen szerkezetet. Tartóssága és funkcionalitása az alap és a tartószerkezet helyes elrendezésétől függ – csípő tető szarufarendszer: fotó.

A csípőtető alkalmas:

• tipikus házak építése;
• egyedi konstrukció;
• egy különálló vidéki ház “hét széllel”.

A csípőtető trapéz alakja a német “sátor” szóról kapta a nevét, bár a csípős tető külön fajta, de hasonló alakú. Ez a kialakítás bebizonyította megbízhatóságát olyan területeken, ahol gyakori a havazás és az eső, és ahol jég képződik a tetőn. Alkalmazható a szeizmikus tevékenység zónájában is, valamint ott, ahol a nagy csapadék mellett gyakoriak az erős széllökések és a tornádó -örvények. Az ilyen régiókban a magas nyeregtetős tetők nyomás alatt letörnek, vagy kártyaházként hajtogathatók..

Ennek a kialakításnak a fő előnyei a következők:

• minimális tetőfelület optimális lejtéssel a csapadékhoz;
• a szerkezet terhelésének egyenletes eloszlása ​​a falak teljes kerületén;
• kiválóan ellenáll a szélerősségnek és a rendellenes időjárási eseményeknek;
• fokozott tető stabilitás;
• optimális vízhozam nagy mennyiségű csapadék esetén és a hósapka csúszása túlzott csapadék esetén;
• védelmet nyújt a szélsőséges hőmérsékletekkel szemben.

Rajzokat készítünk és előzetes számításokat készítünk a csípőtető szarufáiról

Előzetes vázlatok és számítások nélkül nem lehet elkezdeni egy ilyen összetett telepítést. Ha nincs tapasztalat, egy építész vagy más szakember segít kiszámítani a csípőtető szarufáját.

Ez nemcsak a fa és a tetőfedő anyagok költségeinek legpontosabb tervezését teszi lehetővé, hanem más bosszantó hibákat is elkerül..

Figyelem: A klasszikus négyoldalú tető felszerelése vázlattal és rajzokkal kezdődik! Pontosan fel kell tüntetniük az egyes lejtők dőlésszögét, minden árnyalatot fel kell jegyezni, beleértve a fa közötti lépcsőt is..

Független rajz segítségével, ha ezt először meg kell tennie, akár kartonból is építhet egy kisebb másolatot a jövő csípőtetőjéről, hogy vizuálisan felmérhesse annak előnyeit és hátrányait.

Ebben a szakaszban még nem késő megváltoztatni a fő- és oldalsó lejtők dőlésszögét, növelni vagy csökkenteni a magasságát, valamint optimalizálni a közelgő költségeket. Ezenkívül minden beállítás elvégezhető a szarufarendszer előzetes rajzán, “tiszta másolat” készül, amelyet a telepítés során használnak.

Tipp: Ne feledje, hogy minél nagyobb a lejtés, annál magasabb a tető és annál nagyobb a tetőfedő anyagok fogyasztása. De a túl lejtős élek sok csapadékot tartanak..

Figyelem: A csípőtető kiváló minőségű felszereléséhez csak jól szárított fát és rönköt használnak, ami fontos, hogy előzetesen áztassa be speciális fertőtlenítőszerrel.

Hogyan kell kiszámítani a csípőtető dőlésszögét?

A csípőtetők építésének modern gyakorlatában az élek lejtési szöge nagymértékben változik, a következők függvényében:

• a terület éghajlati viszonyai;
• a tetőtér (tetőtér) helyiség funkcionalitása;
• általános tervezési vagy építészeti projekt;
• személyes preferencia.

Minden településnek megvan a maga divatja a tető alakjához. A Kárpátokban például mindig magas, éles tetőket készítettek, amelyek ledobják a hósapkákat, az Alpokban pedig laposabbá teszem őket, Dániában további törött vágásokat stb. De bármi legyen is a választás, fontos megjegyezni a ház arányosságát és a szerkezet teljes terhelését. Ha a ház régi és alacsony, akkor az aránytalanul nagy tető képes vizuálisan a talajba nyomni, és tömeget hozzáadni az alaphoz..

Az optimális lejtő kiválasztását a következők befolyásolják:

• a terület időjárási tényezői;
• a tetőfedő anyagok kiválasztása;
• tervezési megoldás;
• építőanyagok fogyasztása.

Azokban a régiókban, ahol erős szél van, a nagy tető “szellőt” hoz létre, így a csípő szarufák lejtése minimális lesz. Szükség lehet a tartószerkezet megerősítésére, és a tetőfedő anyagok kiválasztása korlátozott lehet. A nagy havazás és a hosszú tél “emeli” a lejtőt úgy, hogy a hósapka lecsúszik a tetőn anélkül, hogy a házat túlzottan megterhelné. Egy olyan területen, ahol az év nagy részében meleg és napos idő van, korlátozhatja magát egy meglehetősen lejtős vagy szimmetrikus tetőre, minimális anyagfűtéssel..

Tipp: Van értelme napelemeket telepíteni oda tartalék energiaforrásként, de ez további súly, amelyet szükségszerűen figyelembe vesznek a tetőprojektben.

A lejtés szögének megválasztása a tetőfedő anyagoktól függően:

• darab anyagok (csempe, pala, pala) – legalább 22 ° -os lejtés;
• tekercs anyagok a tető lejtős oldalán – 5 °, az oromzaton és a csíptetőn – 15 ° -tól;
• hullámlemez és fém csempe – 15 ° -tól;
• ondulin és puha tető – 11 ° -tól;
• membránbevonatok 2-5 ° között.

Az optimális lejtési határok 10-60 °, néha 75 ° -ig terjednek.

Manapság úgy vélik, hogy a csípő szarufaszerkezet telepítése a leginkább fáradságos, összehasonlítva más típusú tetőkkel. Másrészt viszont megbízhatóbb és esztétikusabb, mint egy egyszerű nyeregtetős forma..

Tipp: Nagy tetőterület lejtős csípőtetőjére szereljen fel vészlefolyót a túlzott csapadékvíz terhelés érdekében.

Alapvető szabályok a csípős tető felszerelési technológiájához

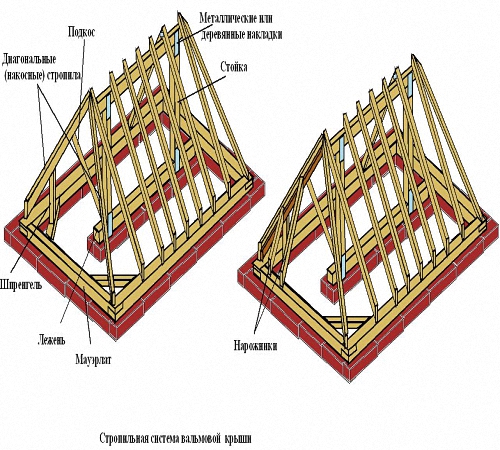

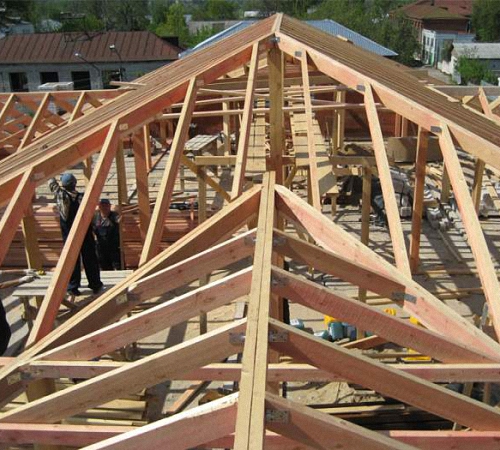

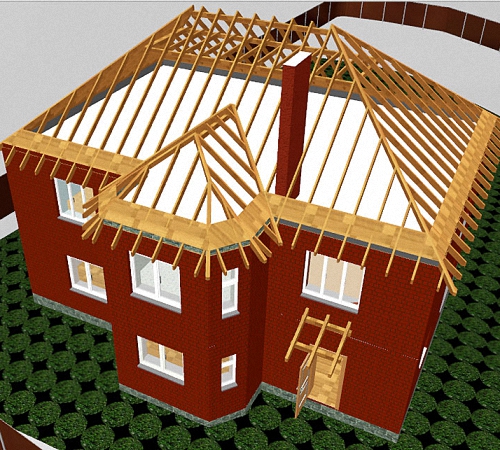

A csípőtető összeszerelésekor többféle szarufát használnak – átlós (ferde), köztes (szögletes és középső): kép.

Ebben az esetben az átlós szarufák gerendáját a tető túlnyúlásával egyenlő hosszúságban választják ki. Ha olyan területen építik, ahol gyakori az erős szél, akkor azok hossza akár 1 m -re is növelhető. A tető túlnyúlásai között az intervallumnak legalább 50-60 cm-nek kell lennie.

Különös gonddal fontos, hogy a középső szarufákat a végoldalról, a gerincgerendát és az átlós szarufákat rögzítse. Csak az átlós szarufák felszerelése után léphet tovább a konstrukció többi részéhez.

Tipp: A szarufák közötti intervallum kiszámításakor fontos figyelembe venni a szigetelés paramétereit, például a lemezek hőszigetelésre történő lerakását, ezért a szakértők körülbelül 55-60 cm-es lépést javasolnak.

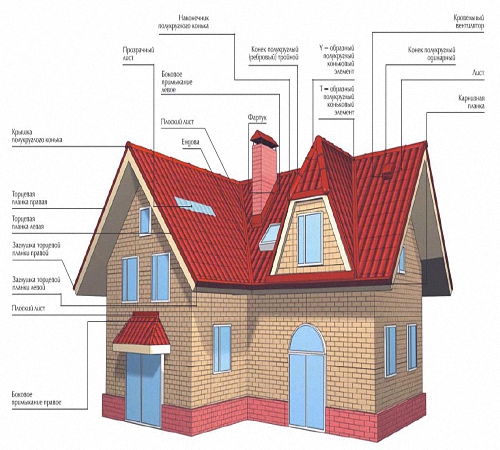

A szarufarendszer négysíkú csípőteteje minden gerendának és gerendának a nevét javasolja, attól függően, hogy hol helyezkednek el a szerkezetben: Ez egy ágy, gerendák és tartóelemek, keresztlécek és szarufák, mellbimbó elemek stb. a csípőtetőről:

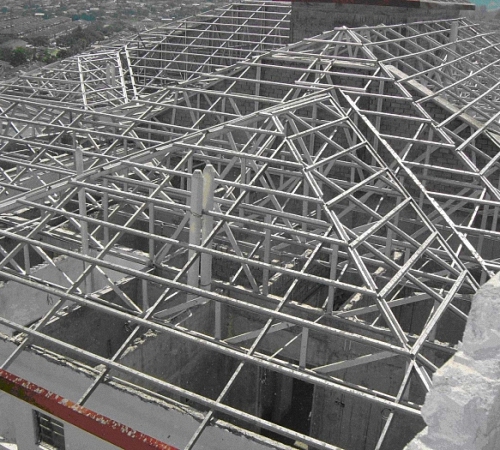

A beszerelési módszer szerint a szarufa elemeket csuklósra és rétegesre osztják. A keret külső vagy belső falnyílásokhoz van rögzítve. A leggazdaságosabb rétegzett típusú csípőtetős rácsos rendszer, de ez nem mindig lehetséges. A fő elemek célja:

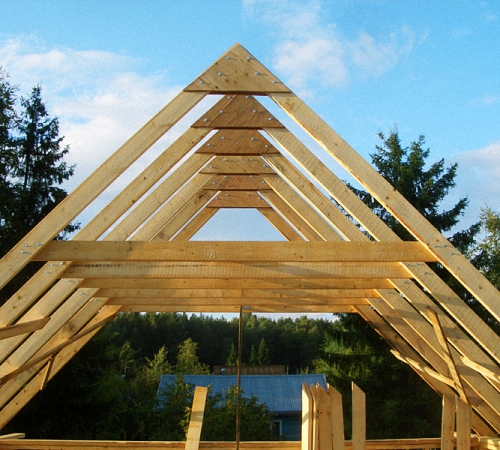

1. Lezhen – az összes állvány támogatása, és a padló aljára vagy a kerületi fal belső oldalára kerül, és a teljes tetőszerkezet az alsó tartókra támaszkodik. Nem szabad ütköznie velük, hogy ne veszítse el a csípőszerkezet erejét. Az ágy rögzítése a fából készült béléseknek a padlószerkezet vízszintes síkjában történő rögzítésével is történik, ami megkönnyíti az összes tartó és szegély felszerelését. Azonban megteheti ágy nélkül is – ha rúd nélküli szarufarendszert telepít, az állványok alsó hevederét rögzíti – kép:

2. Az állványokat és a támaszokat a rácsos rendszer lineáris méreteinek csökkentésére használják, szinte támaszok nélkül. A keret minden része megjelenik a gerinc alatt, és úgy tűnik, hogy minden elem támogatja egymást, de néha a távtartók és a keresztlécek megfelelőek.

3. Ferde vagy átlós elemeket rögzítenek a csípőkerethez a rácsos szerkezet alsó támaszából vagy a gerendához, amely annak folytatása. A ferde szarufák ellenkező vége más alapokhoz van rögzítve, és a szarufákat is ott tartják..

4. Narodnikok – a szarufákkal szomszédos oldalsó elemek, amelyek a tető trapéz felületének ferde részét képezik, és csak a csípőszerkezetben vannak. Ezek lerövidített gerendák, amelyek közvetlenül a szarufákhoz vannak rögzítve, a másik végük pedig az alsó tartóra van szerelve.

5. A gerendát az alsó támaszokkal párhuzamosan elhelyezkedő gerendának nevezzük, amely további szilárdságot ad a teljes szarufaszerkezetnek. Ez a gerenda kiegészítő támasz alá van helyezve. Célszerű, hogy az alsó támasz és a tartók között legfeljebb 4,5 m távolságot hagyjon. A szegélyezés szükségességét a keretrendszerben a csípőtető jellemzői diktálják. Lehetővé teszik a szegély biztonságos rögzítését a szomszédos gerendához..

6. A rácsos szerkezet további megerősítéséhez rácsokat szerelnek fel, figyelembe véve a fesztávolságot.

7. A csúszó szarufák jól illeszkednek a szerkezet támogatásához, amikor a terhelés nő. Ezek átlósan helyezkednek el az állványokon, és a sprengelen keresztül záródnak.

A következő függ a rönkök és a faanyag közötti időtartam helyes kiszámításától a csípőtető szarufaberendezésében:

• könnyű telepítés;
• a teljes szerkezet biztonsága és megbízhatósága;
• a tető hatékony szigetelése és vízszigetelése;
• a tetőkeret tartóssága.

Az illetékes jelölés magában foglalja a szarufaszerkezet összes elemének méretét és a köztük lévő távolságot. A jelölések a lehető legpontosabban készülnek, és jelzik a szarufák rögzítési pontjait a keretgerendákhoz. A kulcspontok a szerkezet tetején és alsó hevederén vannak megjelölve – a Mauerlats mentén és a gerincrúd mentén, ahol a fő szarufákat kell elhelyezni.

A kiegészítő tartószerkezetek lehetővé teszik a fesztávolság növelését réteges szarufák segítségével, ami fontos a 35-40 ° -os lejtésű tetők beépítésekor. Körülbelül 50 mm keresztmetszetű gerendát használnak a szarufaberendezéshez, és képes ellenállni a tető csípőszarvas -rendszerének minden eleméből származó terhelésnek, valamint jelentős éghajlati terheléseknek..

Javasoljuk, hogy mesterkurzusként ismerje meg a lépésről lépésre történő építés folyamatát-csípő tető szarvas rendszer: videó a cikk végén.

Mauerlat készítése

Mielőtt saját kezével elkezdené a csípőtető szarufaszerkezetének elrendezését, először a tartógerendák lefektetésével kezdik a Mauerlatra. Az előkészített alapnak nemcsak a keretet, hanem vele együtt az összes többi tetőelemet is támogatnia kell.

1. A Mauerlat telepítése előtt fel kell szerelni egy megerősített hevedert, amelyet a falak és a tetők kötegének megerősítésére terveztek. A kőből, kagylóból vagy téglából készült szerkezet zsaluzatot tartalmaz a tetején, ahová a keretnek be kell lépnie. Feltételezi a betonöntéshez szükséges vasalás kilépését.

2. Horganyzott csapok vannak rögzítve a megerősítő ketrechez úgy, hogy a tetejük körülbelül 5 cm -rel kijöjjön a rúdból a Mauerlathoz.

3. Amikor a beton megszilárdul, bitumenes tetőfedő anyaggal kezelik, hogy megvédje a Mauerlat nedvességtől. Ebben az esetben feltétlenül figyelni kell az általános vízszintet a ház kerülete mentén..

4. A keret rúdjait az előkészített csapokra tolják, ahol kész lyukaknak kell lenniük, amelyeket előre megjelölnek és fúrnak, majd mindent anyákkal rögzítenek. Középső gerendát ültetnek a kész Mauerlatra, a gerinc párhuzamosan helyezkedik el, és minden szaru hozzá fog közelíteni.

Szakértői tanács:

1. Egy kivágott és önmetsző csavarok segítségével rögzítik őket a gerincrúdhoz és a Mauerlathoz; keresztrúdokat és hevedereket is használnak.

2. A Mauerlat és a szarufákat rövidített gerendával (nazozhniki) kötik össze. A szarufákat és szarufákat szigorúan derékszögben kell felszerelni, a párhuzamosság betartásával.

3. Ne rögzítse a közönséges szarufákat azokhoz a pontokhoz, ahol a Mauerlat csapokkal van rögzítve.

4. Fontos, hogy horgonyzást alkalmazzunk a tető további rögzítéséhez, hogy növeljük az éghajlati tényezőkkel szembeni ellenállást. A teljes szerkezet megerősíthető a szarufák alatti támaszok használatával vagy az állványok további behelyezésével a gerendákba. A tető általános szilárdságát a lejtők alján lévő hevederek is garantálják..

Figyelem: Az alsó támasz bármely telepítési lehetősége esetén fontos, hogy a szerelés kezdeti szakaszában tekercses vízszigetelést és szigetelést biztosítson a gerendák mentén..

A csípőtető további kialakítása

Amikor saját maga telepíti, fontos, hogy a tető szerkezetileg megbízható és esztétikus legyen, és ez az általános arányosságtól függ. A szarufa rendszer a szerkezet kerületén alapulhat különböző módon:

• tégla- és kőépületeknél – a tartók gerendáin;
• a keretben – a felső koronákon;
• vázalapú épületekben – közvetlenül a csővezetékre.

A szarufaszerelés befejezése után folytatják a vízszigetelő és tetőfedő anyagok rétegezését.
