Csípő tető. A csípőtető szerkezete, egységei és megerősítése

A ház legfontosabb eleme, amely az egész épületet érinti, a tető. A kialakítását az Ön környékének időjárási viszonyai és az építéshez felhasznált anyagok figyelembevételével választják ki. És természetesen a tető megjelenése nagy jelentőséggel bír. Az összes szerkezet közül a csípőtető érdemel leginkább figyelmet..

Tartalom:

A csípőtető jellemzői és kialakítása

A csípőtető különösen népszerű, mivel nagy szilárdsági jellemzők, tartósság és eredeti megjelenés jellemzi. Érdemes megjegyezni a rendkívüli konfigurációt is. A csípőtető kiváló választás lesz a tetőtér lakóépületének rendezésekor, mivel egyszerűsíti a tetőablakok létrehozásának folyamatát.

Ezenkívül a csípőtető áramvonalas. És ennek köszönhetően nincs olyan erősen kitéve a szél okozta károknak, mint más szerkezetek. A tető gerincét viszont nem rontják a széllökések. És ezt a tulajdonságot figyelembe kell venni, ha déli területeken él, erős széllel..

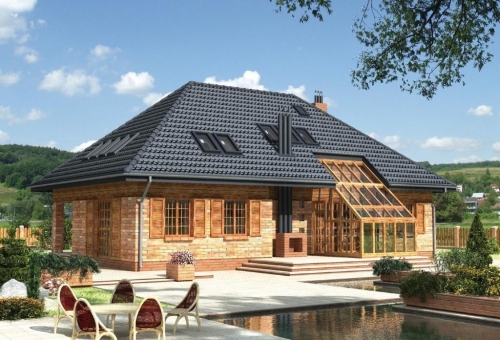

A csípőtetőt négy lejtő képviseli. Az épület minden oldalán megdőlnek. A két lejtő oldalirányú, mint egy klasszikus tetőszerkezet. Még kettő, további, a két előző között található. A csípőtetőben a csípőtetővel ellentétben nem egy csúcs van, hanem kettő. Korcsolya köti össze őket.

A függőleges oromzatok ferde háromszögű lejtőknek tűnnek. Csípőnek nevezik őket. Kiderül, hogy két hasonló kialakítású lejtő trapéz alakot ölt – a hosszú oldalak mentén. És a végén – háromszög alakú.

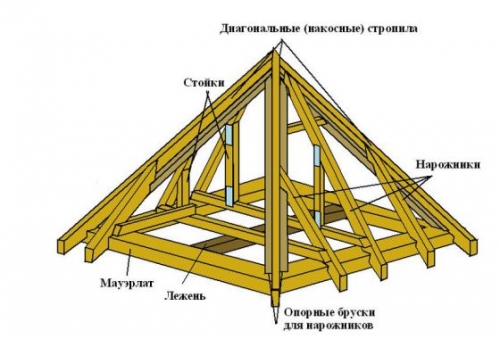

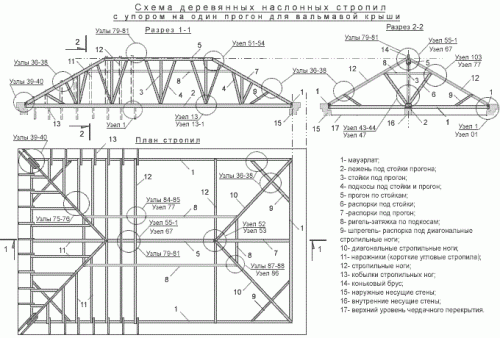

A csípőtető szerkezete a következő csomóponti elemekből áll:

Ridge bár. Ez az elem a tető felső pontja és fő csapágytengelye. Ezen a ponton az összes arc is össze van kötve. Leggyakrabban csípőtető felállításakor a gerinc közepe egybeesik a teljes tetőfedés középpontjával.
Sarokszarufák. A tetőtípusú szarufa lábak alapvető szilárdsági elemekként működnek, és összekötik a gerincgerendát és az épület sarkait. Vágásukhoz táblákat használnak, amelyek vastagsága megegyezik a gerinc vastagságával. A szarufaszár egyik végével a gerinchez van rögzítve, a másikkal pedig túlnyúlik a ház határain. A projekttől függően négyre lesz szükség.
Rövid szarufák. Hosszuk változhat, de ugyanabban a szögben jönnek ki. Számuk meghatározásakor a tető területét veszik figyelembe. A rövid szarufák egyik végén ferde szarufával vannak összekötve. Másoknak pedig a Mauerlatra vagy az épület sarkára támaszkodnak, nincsenek a gerinchez rögzítve..
Rendes keret. Középső közbenső szarufák vannak felszerelve a gerincgerenda végeire, és az épület teherhordó falaihoz vezetnek. Számuk hat, mindkét oldalon három.
Középkeret. A közbenső szarufák a gerincen kezdődnek, a másik oldal pedig a Mauerlaton nyugszik. Nincs csípőre szerelve.

Csípőtetők fajtái

A csípőtető felszerelése előtt meg kell találnia, hogy melyek ezek. Ha egy csípővel rendelkező szerkezet letörik az oldallejtők szintje felett, akkor a tetőt hollandnak nevezik. Néha megtalálható a dán tető neve is. Ezt a kialakítást nehezebb felépíteni, mint a klasszikus csípőtervezést. A régi, hasonló tetővel rendelkező házak azonban változatlanok maradtak évtizedekig, és néha sokkal tovább..

Vannak csípőtetős csípőtetők is, amelyek lejtői ugyanolyan formát öltenek. Egyszerűen nincsenek oldallejtők. A csípő ugyanazt a szöget alkotja. A csíptetők kizárólag négyzet alakú házakhoz vannak felszerelve.

Különféle szokatlan törött csípőtető variációkat is találhat. A kialakítás különböző méretű és különböző szögben eltérő lejtőkből áll. Az összetett törött csípőtetők ritkák, de a leglátványosabb megjelenésűek..

Csináld magad csípőtető

A csípőtető eszközét egy ilyen szerkezet tervezésével kell kezdeni. Ha helyesen dolgozza ki a rendszert, akkor kiderül, hogy önállóan szerelik össze, anélkül, hogy további munkavállalókat vonzana..

Tető szög

A tető optimális dőlésszögét a régió éghajlati viszonyaitól függően kell meghatározni:

A tető anyagától függően ajánlott a dőlésszög kiválasztása:

Ha darabolóanyagot használ, például pala, akkor hozzon létre tetőt legalább 22 ° -os szögben.
Hengerelt anyagból készült csípőtető esetén a dőlésszög a rétegek számától függ. Ha két réteg elhelyezését tervezi, akkor a szögnek legfeljebb 15 ° -nak kell lennie. Ha 3 réteget fektet, akkor 2-5 ° -os szöget zár be.
Hullámlemezből tető felszerelésekor a tetőt minimális lejtőn kell megépíteni – feltéve, hogy 12 ° -tól lezárt illesztések.
Ha úgy dönt, hogy fém burkolólapokat fektet le, tegyen legalább 14 ° -os lejtést.
Puha zsindely esetén korlátozza a csípőtető lejtését 11 ° -ra.
Amikor a tetőt ondulinnal borítja, a szög eléri a 6 ° -ot.
Ha membrános tetőt választott, akkor ne feledje, hogy bármilyen tetőhöz alkalmas..

Ezenkívül ajánlott a csípőtető lejtésének arányos növelése, ha a teljes terület és a munka során felhasznált anyagok mennyisége megnőtt. Ezért, ha érdekli a megtakarítás, érdemes figyelembe venni ezt a pontot csípőtető tervezésekor..

Csípő tetőterület

Kérjük, vegye figyelembe, hogy a csípőtető kiszámításakor néhány tényező nem szerepel:

kémény méretei;
a tetőablakok mérete;
redők;
túlnyúlások és mellvédek, amelyek nem kapcsolódnak a tetőfedéshez;
lejtő hossza,
a tetőfedő fölé nyúló rudak elemei;
szomszédos.

A tető területét négyzetméterben határozzák meg. Az ilyen számítások elvégzéséhez használhat egy speciális számológépet, amely könnyen megtalálható a neten. Segítségével meghatározzák a tetőcsípő területét és az építőanyagok mennyiségét.

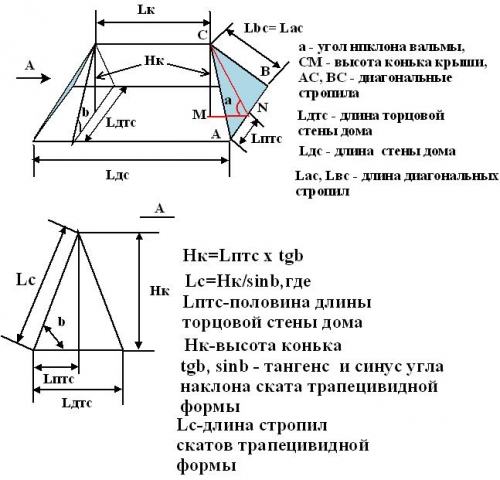

A csípőtető kiszámításához emlékeznie kell a geometriaórákon szerzett ismeretekre. Mivel a csípőtetőnek két csúcsa van, teljes területe két oldalsík (trapéz) és két csípő (háromszög) területének összegéből áll:

A szarufaszámítás

A csípőtető gerendarendszerének kiszámítása nagyon fontos feladat. A szarufáknak ellenállniuk kell a tetőfedő anyagnak, a szél- és hóterhelésnek. Ezért a számításnál vegye figyelembe a tetőfedés és a befejező anyagok létrehozásához használt anyagok tömegét, a szarufaszerkezet súlyát és az Ön éghajlati viszonyait..

Ehhez a munkához készítsen elő egy mérőrudat, és helyezze rá az összes jelölést. Így megszabadulhat a mérések pontatlanságaitól. A lécek elkészítéséhez használjon 5 centiméter széles rétegelt lemezt. A mérések nagy pontossága érdekében készítsen egy táblázatot is, amely bemutatja a szarufa lábak hosszának és elhelyezkedésének arányait..

Végezze el a számításokat a következő sorrendben:

A szarufaszár hossza megegyezik a megfelelő együttható szorzatával.
Jelölje meg a tengelyt az épület végétől. Végezze el a felső hevedert.
Számítsa ki korcsolya szélességének felét. Tehát megtudja a szarufarendszer első elemének helyét..
Rögzítse a léc végét a megjelölt vonalhoz. Egy másik – hely az oldalfal vonala mentén. Itt lesz helye egy közbenső szarufaszárnak..
A gerenda hosszának megállapításához szerelje fel a gerenda egyik végét a tető túlnyúlására, a másikat pedig a teherhordó fal külső sarkára..
A következő központi gerenda elhelyezésének módja a következő. Vigye át a mérőpálcát az oldalfal szélére, hagyjon rajta nyomokat a jövőbeni szarufa rendszer számára.
Hasonló intézkedéseket kell végrehajtani a három megmaradt sarkon. Így számítják ki a gerinc elhelyezését és a közbenső szarufaszárak végét.

A négyszögű csípőtető hajlásszögének kiszámításához hajtsa végre a következő sorrendben a manipulációkat:

Most beszéljünk a mellbimbóról. Számítsa ki a szarufát így:

Mérje meg a hosszát egy lakóépület sarkától.
A vetület akkor érhető el, ha egy közönséges keret vetületeinek négyzeteit állítjuk elő.
Szorozzuk meg az eredményt a korrekcióval. Ez lesz a sarokgerenda lábának hossza.

Szarufatámaszok felszerelése

Először szerelje fel a korcsolyatámaszt támogató tartókat:

A gerenda rendszer felszerelése

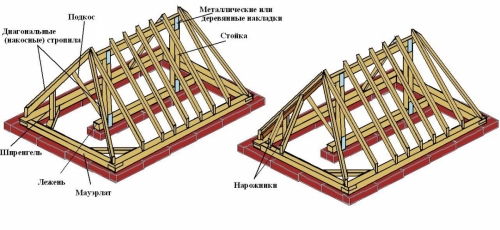

A csípőtető és az átlós szarufa lábak rendszerének telepítésekor kövesse az alábbi utasításokat:

A ferde szarufákat a falak belső sarkaihoz, az átlós szarufákat a külső sarkokhoz rögzítik. Az első hossza hosszabb, mint a szokásos szarufáké, mivel ezek feleannyi terheléssel rendelkeznek.
A lejtők lerövidített szarufái az árboc típusú szarufa lábakon nyugszanak. Feleségnek hívják őket. Szokás, hogy két közönséges lábból párosítják őket..
Az átlós típusú szarufák alá tartóelemek vannak felszerelve – egy vagy kettő. A gyártáshoz használjon rúdból készült állványokat. A merevítőket 45 ° -os hegyes szögben kell elhelyezni.
A közbenső szarufaszárak felül a gerincgerendán, alul pedig a Mauerlaton nyugszanak. Telepítéskor tartsa be az 1,0-1,2 m-es lépést. Az ilyen lábak szakaszait a gerenda sémájától függően- egy- vagy kétfesztávú, a tető súlya és a hóterhelés. Ne feledje, hogy a közbenső szarufaszárak nem lehetnek túl hosszúak..
Minden második szarufát csavarokkal rögzítsen a tartófalhoz. Készítse el őket 2 vezetékből, amelyek átmérője 4 mm. Csatlakoztassa a közbenső keretet a Mauerlathoz. Ehhez használja a hátsó merevítőt..
A sarokszarufa lábakat szarufa lábaknak nevezik. Gyakran féllábúnak is nevezik őket, mivel rövidített hosszúságúak. Egyrészt a feleségek a Mauerlaton pihennek, másrészt az átlós lábon. A terhelés egyenletes eloszlatása érdekében a saroklábaktól a mellbimbógyöngyökig a csípőtető szerint különböző helyeken rögzítik az átlósakat..

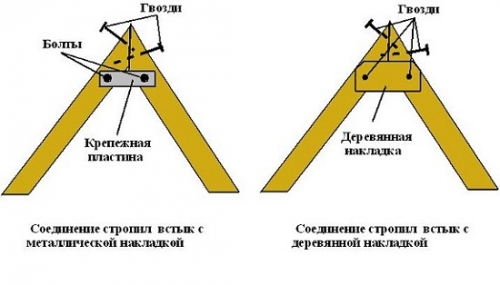

Az összes szarufaszár szimmetrikus elhelyezéséhez jelölje meg a gerincet és a Mauerlat -t. A csípőtetős szarufaszerkezet gyártásának legfontosabb pontja az összes elem megfelelő összekapcsolása azokon a helyeken, ahol a középső és az átlós szarufák metszik egymást. Ehhez vágjon kettős ferde gerendára..

Tető megerősítés és lécezés

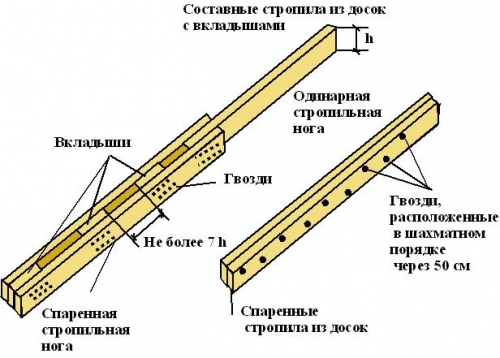

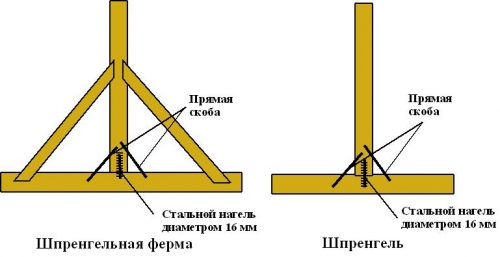

Annak érdekében, hogy a csípőtető szerkezete tartós és megbízható legyen, nem elég csak egy erős szarufát készíteni. Szükséges továbbá annak megerősítése:

Tetőtorta eszköz

Miután a csípőtetőre felszerelte az esztergát, elkezdheti a tetőfedő lepény elrendezését:

Először fektessen le egy réteg vízszigetelő anyagot, hogy megakadályozza a víz bejutását a tetőfedőbe. Ezenkívül a vízszigetelés segít elkerülni a páralecsapódást. Rögzítse a szarufákhoz egy építési tűzőgép segítségével. Erősítse meg a tetejét ellenrácsokkal, ne feledkezzen meg a tetőfedő és a vízszigetelő anyag közötti résekről, hogy szellőzést hozzon létre.
A párazáró és a hőszigetelő anyag elhelyezése a tetőtér céljától függ. Döntse el, hogy meleg vagy hideg lesz. Hideg tetőtéri helyzetben szigetelje a padlót, mert a lakótérből származó hőszivárgás minimális. Meleg tetőtér esetén szigetelje a tetőt is. Helyezze a szigetelést a szarufák közé. Ezután bélelje ki a csípőtető hátsó részét kartonpapírral. Ennek eredményeként mennyezetet kap a padláson..
A szigetelés alá gyakran párazáró anyagot helyeznek. Átfedésben van. Ezért nagy anyagfogyasztással kell számolnia..

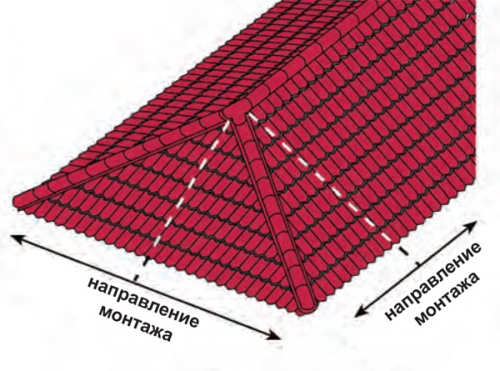

A tetőfedő anyag kiválasztásakor vegye figyelembe annak megjelenését, szilárdsági jellemzőit, megbízhatóságát és tartósságát. Figyeljen a régió időjárási viszonyaira és a tető dőlésszögére is..
A csípőtető klasszikus kialakítású, így az agyagcserepek jól fognak kinézni, ami nem hajlamos deformálódni és nem fakul.
Nézzen meg közelebbről más zsindelyeket – bitumenes és fém zsindelyeket. Költségvetési költségeik vannak, egyszerű telepítésük jellemzi őket, nagy ellenállás jellemzi mindenféle sérülést és hangszigetelést..
A fémprofilból készült tetőfedő anyagokhoz lemezlemezeket lehet használni. A legeredetibb csípőtető megjelenés elérése érdekében fontolja meg a rézburkolatot. Ez egy drága anyag, amely növeli a csípőtető árát. Költségét azonban több mint indokolja környezetbarátsága és nagy tartóssága..
Ezután fedje le a gerincet és az ereszeket, fejezze be a kéményeket ott, ahol átmennek a tetőn, telepítse az ereszcsatornákat és a tetőablakokat. Különös figyelmet fordítson a hótartó elemek, ereszcsatornák és tetősínek felszerelésére.

Így a csípőtetők nagyon népszerűek. Különösen, ha úgy dönt, hogy kis vidéki házat vagy nyaralót épít. Nézze meg közelebbről a csípőtetőt, amikor reprezentatív irodaházat épít. Ezenkívül egy ilyen szerkezet ideális lenne az eredeti építmények építéséhez, magaslatokkal, párkányokkal és tornyokkal. És csípőtető is – ideális a padlás padlójának elrendezéséhez.
