Diy víz elosztása

Mit gondolhat egy új vízellátó rendszer telepítéséről? Erkölcsileg és fizikailag elavult korhadt rozsdás csövek, a közelgő nagyjavítások a lakásban – ostobaság lenne nem kihasználni a helyzetet, és megkerülni egy olyan fontos pontot, mint a kommunikáció. Nos, és az új épület bejáratát is, ahol a fürdőszobában csak az autópályák csatlakoztak, és semmi más: nincs vízelosztó cső, nincs csatornacső, azaz minden a saját belátása szerint van bízva, hogyan és hol helyezze el. A víz elosztása egy lakásban nehéz feladat, de nagyon megvalósítható egy olyan személy számára, akinek legalább egy csepp mérnöki gondolata és egyenes karja van. Ha úgy dönt, hogy minden munkát maga végez, akkor több problémát kell megoldania, és több választást is meg kell tennie, mielőtt közvetlenül a telepítéssel folytatná. Ezért ebben a cikkben megvitatjuk, hogy melyik a jobb vízellátási séma kiválasztása, milyen anyagból válasszuk a csöveket, milyen telepítési szabályok vannak bizonyos típusú csövekre és hogyan történik.

A víz elosztásának módja: nyitott vagy rejtett

Valószínűleg a legelső kérdés, ami a lakástulajdonosoknál felmerül, az, hogy a csöveket be kell ékelni a falakba, vagy a vezetékeket nyílt módon kell elvégezni. Kis helyiségek esetében ez kritikus kérdés, mivel a nyitott csövek nem teszik lehetővé az összes olyan berendezés elhelyezését, amelyet szeretnénk a fürdőszobában. Csak nincs elég hely. Nagy szobákban tetszés szerint csinálhatja, de fontos, hogy ismerjen számos korlátozást.

Fontos! A csöveken leválasztható csatlakozásokat nem szabad a falba ágyazni. Például a kompressziós szerelvényekkel ellátott fém -műanyag csöveket, a propilénről a menetre átmenő csatlakozókat, az amerikai nőket, a mellbimbókat, a hordókat, a menetes csatlakozókat és másokat – nyíltan kell lefektetni, hogy javítani és javítani lehessen őket..

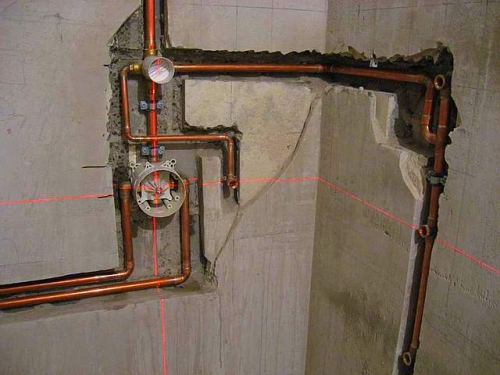

Falakba építhető: rézcsövek, polipropilén csövek és préscsatlakozásokkal ellátott fém-műanyag csövek. Mint látható, az elrendezési módszer már bizonyos korlátozásokat ír elő bizonyos anyagok felhasználására. Tehát amikor kiválasztja a vízelosztás helyes végrehajtásának módját, építhet arra, hogy mely csöveket kívánja használni, és figyelembe veszi mindkét elosztási módszer előnyeit és hátrányait.

A falakba épített vízvezetékek előnyei:

A vízcsövek hornyokba fektetésének hátrányai:

Nyilvánvaló, hogy a rejtett telepítési módnak jelentős hátrányai vannak. Tehát mielőtt kiválasztaná, alaposan mérlegelnie kell mindent. Ne felejtse el, hogy a vízvezetékek veszélyesnek minősülnek, és folyamatos felügyeletet igényelnek..

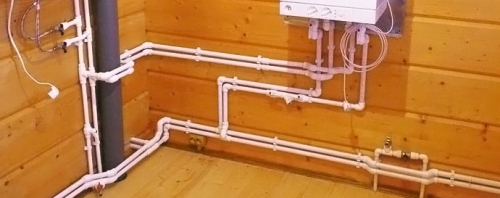

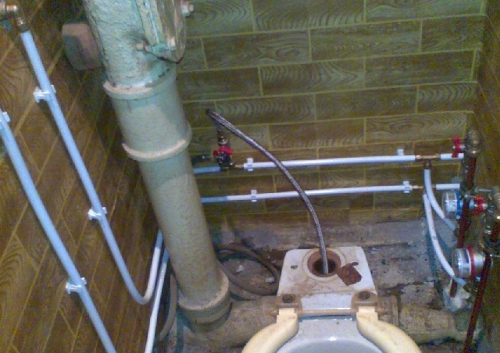

A vízvezetékek fektetésének nyílt módszerének előnyei:

A nyílt vízellátó rendszer hátrányai:

A helyes választás érdekében mérje meg a helyiséget, és számítsa ki mindent centiméterre, mi megy hova és mi nem. Talán helyesebb lenne szabad helyet feláldozni és nyílt telepítést végrehajtani.

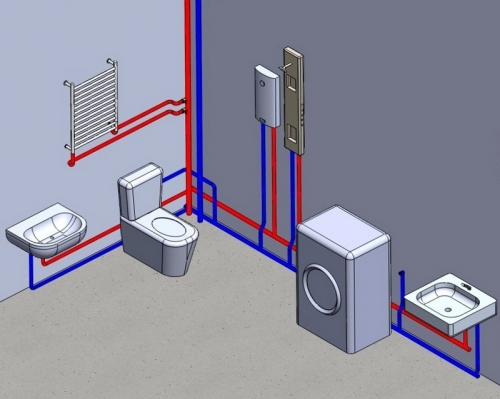

Vízeloszlási diagram

Fontos kérdés a kapcsolási rajz. Valószínűleg mindenki találkozott már legalább egyszer ilyen helyzettel: mosdik a zuhany alatt, élvezi a csodálatos meleg vízfolyást, és ebben a pillanatban valaki leöblíti a vizet a WC -ben, vagy bekapcsolja a csaptelepet a konyhában, és csak forró vizet folyni kezd a zuhanyzóból. Kellemetlen és veszélyes. Ennek elkerülése érdekében ki kell választani a megfelelő kapcsolási rajzot és a csőátmérőket. Egyébként, ha akrilfürdőt szeretne vásárolni, akkor bemehet a boltba, és minőségi kádat vásárolhat elfogadható áron..

Összesen két séma létezik a vízvezetékek bekötésére, de egy harmadik is lehetséges, ami a kettő kombinációjának lényege.

Soros áramkör vagy ahogy “tee” -nek is nevezik, ahol minden fogyasztó sorba van kapcsolva. Azok. az egyik cső a fővezetékről az összes fogyasztó mentén halad, és mindegyik mellé egy póló kerül, amely a csövet ehhez a fogyasztóhoz vezeti, és a főcső tovább megy, és a következő fogyasztónál ismét egy pólót kell felszerelni stb. Ez a rendszer tele van azzal a ténnyel, hogy ha egyszerre több fogyasztót használ, akkor az utóbbinak lesz a legalacsonyabb nyomása a rendszerben. Ezenkívül az eredmény a fent leírt helyzet lehet..

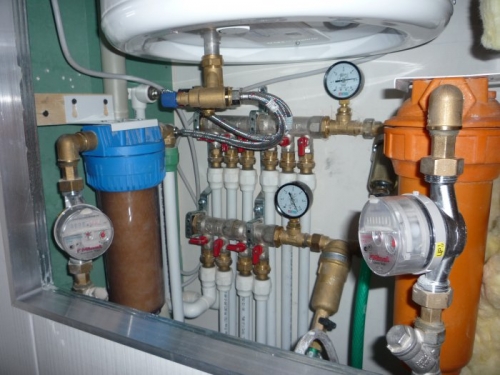

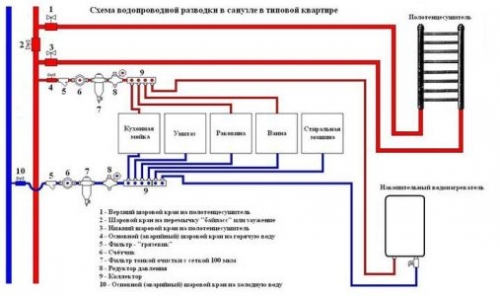

Kollektor áramkör kissé más módon történik. A fővezetékhez csatlakoztatott cső belép a kollektorba, amelyből minden egyes fogyasztóhoz külön cső kerül. Gömbcsap van felszerelve az elosztócső bemenetén és minden cső kimenetén. Ez lehetővé teszi egy cső és egy fogyasztó javítását mások sérelme nélkül, azaz megjavíthatja a WC -t és használhatja a mosdót a konyhában vagy a fürdőszobában. Ezenkívül a nyomás egyenletesebben oszlik el, és nem lesz olyan helyzet, amikor hirtelen kifolyik a forrásban lévő víz, vagy a nyomás élesen csökken.

De minden előnye mellett a kollektor áramkörnek van egy hátránya is – több anyag (csövek, szerelvények és csapok) és több hely szükséges mindezek befogadásához. Tehát a rendszer szerinti telepítés valamivel drágább..

Amikor kiválasztja a csőfektetési rendszert egy lakásban, figyelembe kell vennie a ház vízellátási rendszerét is. Például a tervezés során, ahol a fő autópálya a fürdőszobába megy, és a visszatérő áramlás a konyhába (vagyis a víz áthalad az összes felső emeleti lakáson, majd lemegy és áthalad a konyhán), nem filozofáljon túl sokat, és csak csatlakoztassa a konyhába százszorszép lánc mosogató és mosogatógép. De a kábelezés a fürdőszobában a fogyasztók számától függ.

Elvileg, ha mindent helyesen tesz, tudva a dolgot, akkor a pólórendszer biztosítja a nyomás helyes eloszlását is, hogy ne történjen véletlen veszteség a hideg vízben.

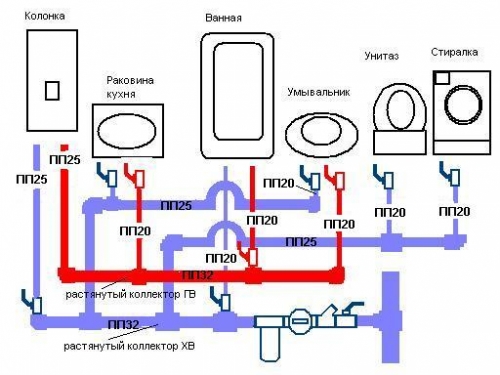

A hidegvíz -elosztásnak valahogy így kell kinéznie: az első pólónak a fürdőszobában lévő zuhanyhoz tartozó ággal, a másodiknak a WC -ben lévő zuhanyzóval (ha van ilyen), a másodiknak a konyhai mosogatóval kell rendelkeznie, és majd az ág a WC -hez, mosógéphez és kazánhoz. Mivel az utolsó három pont nem függ a forró víztől, nem szenvednek hőmérséklet -csökkenéstől, hanem csak hidegvíz -ellátással vannak összekötve. Vannak olyan elrendezésű lakások, hogy az első póló egyszerűen köteles a WC -be vezetni. Ebben az esetben csalhat. Például, ha a huzalozást 25 mm-es csővel végezték, készítsen egy pólót a vécé irányába egy 20 mm-es csőre való átmenetsel, majd tegyen egy golyós elzárószelepet, majd készítsen egy ágat egy keskeny cső 10 mm. Így a WC -tartályban lévő víz lassabban kerül felvételre, és a nyomásesés a melegvíz -rendszerben nem lesz érezhető.

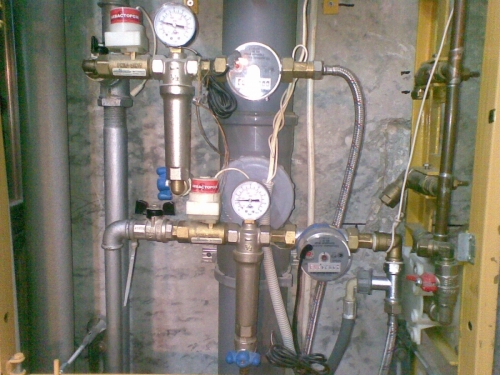

A kollektor látszatát különböző átmérőjű csövek segítségével rendezheti. Például egy 25 mm -es cső és az összes szükséges szerelvény (golyós szelep, durva szűrő, mérőműszer, visszacsapó szelep) behelyezése után 32 mm átmérőjű csövet helyezünk, és ebből 20 mm -es kivezetéseket vezetünk a fogyasztókhoz pipa.

A forró víz elosztása valahogy így nézhet ki: egy póló egy ággal a fürdőszobában lévő zuhanyzóhoz, majd a WC -ben lévő zuhanyhoz, majd a konyhai mosogatóhoz. Általában ez nem jelent problémát. A lényeg az, hogy szereljen visszacsapó szelepet a hidegvíz -ellátó vezetékre, hogy a forró víz ne kerüljön a hideg felszállóba. Legfeljebb pár, beállíthatja az OK beállítást melegvízre, de ez nem szükséges.

Amikor egy lakás vízellátási rendszerét választja, ne feledje, hogy szinte lehetetlen lesz befalazni a kollektorkört a falakon (lehet a padlón), és a kollektornak nyitva kell lennie a szolgáltatás és a labda elérése érdekében szelepek.

Milyen csöveket válasszon a vízellátáshoz

Viszonylag a közelmúltig egyáltalán nem volt ilyen kérdés, mivel egyszerűen nem volt más választás. Ma a szemek felszaladnak a választástól, mivel a piac nemcsak különféle fémekből készült csöveket, hanem különböző tulajdonságokkal rendelkező műanyagokat is kínálhatott. Szóval, milyen vízcsöveket lehet vásárolni?.

Horganyzott acélcsövek – régi jó bevált lehetőség. Ellenállóak, erősek, tartósak (25 évig), de idővel rozsdásodnak, felhalmozódások jelennek meg benne, ami befolyásolja a víz minőségét. Ezenkívül az ilyen csövek felszerelése némi nehézséggel jár: le kell vágnia a meneteket, és össze kell csavarni a csöveket. Ugyanakkor mindent milliméter pontossággal kell kiszámítani..

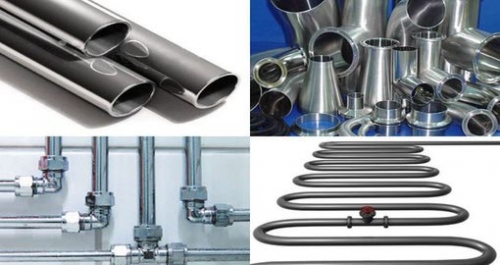

Rozsdamentes acél csövek – tartós (akár 50 év), és nem fél a rozsdától. De az áruk magas, és még több a szerelvények költsége számukra, bár maga a telepítés nem olyan nehéz. Nagyon egyszerű felújítás. Univerzális opció, leggyakrabban fűtött törülközőtartókhoz.

Réz csövek – az egyik legjobb sokoldalú lehetőség, de nagyon drága. Tartósak, simaak, nem korrodálódnak, nem félnek a magas nyomástól és a vízben található káros szennyeződésektől, a mikroorganizmusok nem indulnak el, és közömbösek az ultraibolya fényben is. A legtartósabb (akár 70 év). A telepítés nem túl bonyolult, az egyetlen hátránya az ár.

Megerősített műanyag csövek – a legolcsóbb, de a szerelvények átlagos költségűek. 25-30 évig szolgál. Könnyen felszerelhetők, hajlíthatók, nem félnek a rozsdától, a lerakódások nem halmozódnak fel a falakon. Ugyanakkor a fém-műanyag csövek félnek a túl magas hőmérséklettől (több mint 95 ° C), és a szerelvényekkel ellátott csövek nem hajlíthatók.

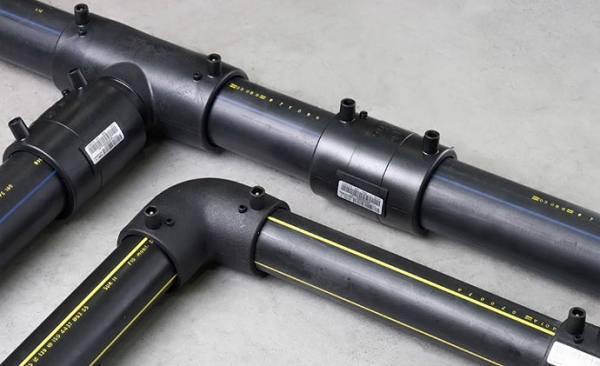

Polietilén csövek elég erős, rugalmas, átlagos árú, a szerelvények is, több mint 30 évig szolgálnak. A telepítés meglehetősen egyszerű – össze vannak hegesztve. Az ilyen csövek nem hajlanak és nem ellenállnak a magas hőmérsékletnek, ezért csak hideg vízellátáshoz használhatók. Vannak térhálósított polietilénből készült csövek is, valamivel drágábbak, de melegvízellátásra is használhatók..

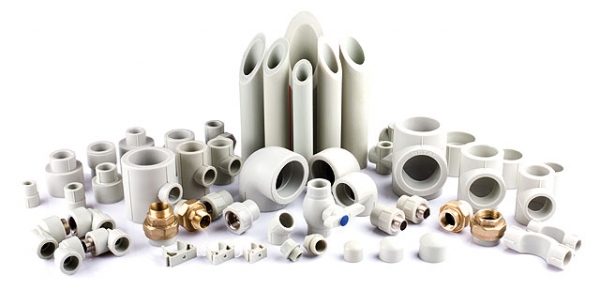

Polipropilén csövek az utóbbi időben több okból is nagyon népszerűek: vakolatba rejthetők, nem kell őket gyakran ellenőrizni, univerzálisak (hideg vízellátás, melegvízellátás, fűtés, meleg padló), erősek és tartósak (kb. évek). Ezeket hegesztéssel kötik össze, amihez speciális hegesztőgép és olló szükséges. Melegvíz -ellátáshoz megerősített csöveket (alumínium vagy üvegszálas) használnak.

A választás teljes mértékben a tulajdonos kívánságaitól, valamint a választott sémától és módszertől függ..

Diy víz elosztása

Bárki, aki bízik képességeiben, és minimális mérnöki ismeretekkel rendelkezik, saját kezűleg cserélheti ki vagy készíthet új vízvezeték -vezetéket. De ugyanakkor jobb összehangolni a kapcsolási rajzot szakemberrel. Talán észreveszi a hibákat, vagy gyakorlati tanácsokat ad az anyagokról és a csőátmérőkről..

Vízelosztási tervet készítünk egy lakásban

El kell kezdeni a munkát a vízellátó rendszer cseréjével egy diagram elkészítésével. Mindenekelőtt a telepítési módszerről döntünk: nyitott vagy zárt. Ezután rajzot készítünk. Kézzel rajzolható papírra, de feltétlenül mindent fel kell tüntetni: a szoba méreteit, a telepítés helyét, valamint a fürdőszobában található készülékek és vízvezetékek méreteit, a csövek lefektetésének helyét, átmérőjét és pontos hosszát. minden csomóponthoz feltétlenül fel kell tüntetni az összes szerelvényt, típusukat és méretüket, a telepítés helyét, ahol a cső hajlik, hol fordul. Hát ennyi. Mielőtt közvetlenül a telepítéssel folytatná, ezt a sémát meg kell mutatni egy szakembernek. Nincs értelme elkezdeni a régi csővezeték szétszerelését, mielőtt a végső elrendezés elkészült, és minden anyagot megvásároltak..

Kiválasztjuk és megvásároljuk a szükséges anyagokat: csöveket, szerelvényeket, szerszámokat

A diagram elkészítése után ki kell számítani, hogy hány és milyen csőre, szerelvényre és egyéb szerelvényre van szükség. Célszerű mindent 5-10%-os árréssel vásárolni, mivel a telepítés során bármi megtörténhet. Természetesen a lakás vízellátásának ára a kiválasztott csőanyagtól és a fektetési módtól függ. A kollektorkör azonnal többször megnöveli a csővezeték fektetésének költségeit. Közepes költségű és optimális teljesítményű fém-műanyag csövekből és polipropilénből készült csővezetékeknek tekinthetők. A rézcsövek és a rozsdamentes acél drágábbak lesznek.

Csak a telepítéshez szükséges anyagok és eszközök megvásárlása után kezdheti el a régi vízellátó rendszer szétszerelését. Ha nemcsak a belső csövek, hanem a tápvezetékek cseréjét is tervezik, akkor le kell zárni a felszálló vízellátását. Ezt önállóan nem tudja megtenni, csak egy vízvezeték -szerelőt az alapkezelő társaságtól.

Vízellátó rendszer telepítését végezzük fém-műanyag csövekből

A megerősített műanyag csövek kétféle módon csatlakoztathatók: préselt szerelvények vagy préscsatlakozások.

Fém-műanyag csövek összenyomott szerelvényekkel csak nyitott csövek fektetésére használható. A kapcsolat a következőképpen jön létre:

• Mérjük és vágjuk a csövet a kívánt méretre.
• Egy ferde kalibrátor segítségével eltávolítunk egy letörést a csőről.
• A csőre anyát helyeztünk a szerelőkészletből.
• Ezután helyezzük be a gyűrűt.
• Helyezze be a szerelvényt és nyomja össze két nyitott csavarkulccsal.

Ez a csatlakozás menetesnek minősül, ami azt jelenti, hogy hajlamos a szivárgásra, a csöveket évente legalább egyszer ellenőrizni kell és meg kell húzni..

Présidomok nyitva és zártan is telepíthető. Ez így történik:

• Megmérjük és levágjuk a szükséges csőszakaszt.
• Kalibrálunk.
• Behelyezzük a csövet a szerelvénybe, és kézi prés segítségével megnyomjuk.

A kapott kapcsolat erős, képes ellenállni az éles nyomásesésnek, de nem választható el.

A megerősített műanyag csövek meg vannak hajlítva, a maximális hajlítási sugár 3-5 csőátmérő. A szerelés előtti csőszakasznak síknak, legalább 5-7 cm -nek kell lennie.

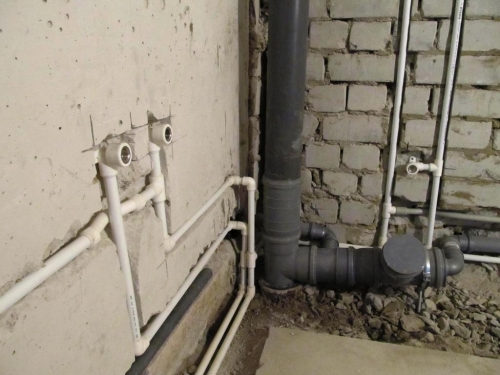

Vízellátó rendszer telepítését végezzük polipropilén csövekből

Hideg vízhez 25 mm átmérőjű, 2,8 mm falvastagságú csöveket, forró vízhez pedig azonos átmérőjű, de 3,2 mm falvastagságú megerősített csöveket használunk..

• A csöveket speciális ollóval vágjuk a szükséges szakaszokba, tartsuk szigorúan merőlegesen.
• A csöveken jelölje meg a hegesztési mélységet (ez a szerelvény mélységétől függ), például 1,6 mm.
• Egy szerszám segítségével távolítsa el a cső középső rétegét 1-2 mm mélységig.
• A szükséges átmérőjű fúvókákat felszereljük a hegesztőgépre, és bekapcsoljuk, a hőmérsékletet 240 – 260 ° C -ra állítva.
• A hegesztést akkor kezdjük el, amikor a hegesztőgép fényei kialszanak. Mindkét csövet vagy csövet és szerelvényt a hegesztőgép fúvókájára toljuk, egyenletesen, görgetés nélkül, a csövön lévő jelig.
• 7 másodperc múlva eltávolítjuk a csöveket. Elkezdjük számolni a másodperceket attól a pillanattól kezdve, hogy a csöveket a fúvókákra helyeztük, és elkezdtünk haladni azok mentén. Amikor eltávolítja a csöveket a hegesztőgépből, egy második személynek kell tartania, mivel nagyon könnyű.
• Óvatosan összekötjük a csöveket egymással (vagy a csővel és a szerelvényekkel), egyiket a másikra tolva. Semmilyen esetben nem végezünk forgó mozgásokat. Mindent simán és gyorsan kell megtenni.

Várunk néhány másodpercet, amíg a csatlakozás lehűl, majd a csövek használhatók. Gyönyörű merőleges csatlakozást kell kapnia, ha nem elégedett az eredménnyel, akkor a kapcsolatot meg kell szakítani, és az egész eljárást meg kell ismételni, levágva a sérült darabot.

A saját kezű víz elosztását a lakásban az összeszerelt csővezeték ellenőrzésével fejezik be, azaz préselés speciális eszközzel. A víz csatlakoztatása csak a csatlakozók és csövek nagynyomású vizsgálatának jó eredményei után lehetséges. Minden csövet és csatlakozást ellenőrizni kell szivárgás szempontjából..
