Ereszcsatornák és tetők fűtése: „csináld magad” jegesedésgátló rendszerek

A terület éghajlati adottságai miatt a magánházak sok tulajdonosa, legyen szó bonyolult konfigurációjú egyedi tetős vagy egyszerű oromzatú épületekről, nem egyszer szembesült azzal a problémával, hogy nagy hótömegeket halmoznak fel rájuk, ami a a holtszezon kezdete, kiábrándító következményekhez vezetett. A leggyakoribbak közé tartozik a tetőfedő anyagok megsemmisítése, a lefolyócsövekben lefagyott víz, és ennek következtében a vízelvezető rendszer megsértése, valamint a vízelvezető rendszerekbe rohanó hó hatalmas olvadása, amelyek nem tudnak megbirkózni a a víz és a szennyeződés ellenőrizetlen áramlása. A tetőkről lavinásan lehulló hó olvadásának eredményeként keletkező víz az ereszcsatornába rohan, ahol rétegenként megfagy. Ezenkívül az ereszcsatornák egyenetlen terheléseknek vannak kitéve, amelyeket a jégcsapok fagyása okoz. Mindez végül kikapcsolja a vízelvezető rendszert. E kellemetlen következmények kiküszöbölése érdekében folyamatosan fel kell tisztítani a felhalmozódott hó felületét, és azonnal le kell ütni a jégcsapokat, amelyek ráadásul traumatikus helyzetet teremtenek az emberek számára. A probléma radikális megoldása érdekében, a lehető legnagyobb mértékben leegyszerűsítve a csapadékvíz-ellátást, a szakértők azt javasolják, hogy telepítsenek egy fűtőkábelre épülő jégmentesítő rendszert, amely önálló elemként a tető szélén helyezhető el. hogy megakadályozza a jegesedést. Hogyan kell megérteni a fűtőkábelek jellemzőit, és hogyan kell megfelelően telepíteni a hóolvasztó és jegesedésgátló rendszert – továbbgondoljuk.

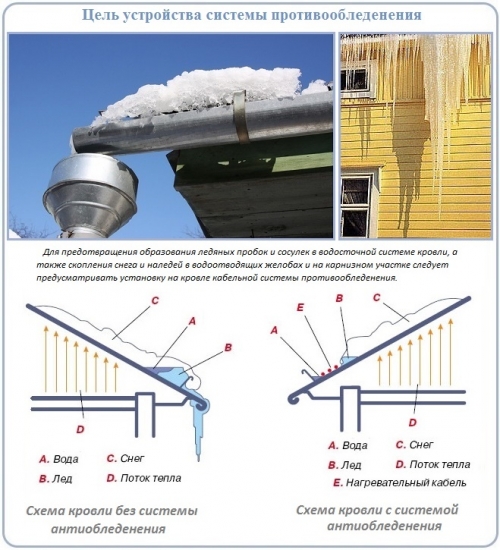

A tetők és ereszcsatornák jégmentesítő rendszerének működési elve

Miután a levegő hőmérséklete elérte a negatív értékeket, megkezdődik a víz kristályosodása, ami hozzájárul a vízelvezető rendszer elemeinek teljesítményének csökkenéséhez. Hogyan történik ez??

A csövekben és vályúkban képződő jégkéreg akadályokat gátol a folyadék áthaladásában, csökkentve azok maximális áteresztőképességét;
Fagyás, a víz térfogata bővül, ami károsítja az ízületeket, deformálja a tetőelemeket, sőt megsérti a csővezeték integritását;
Az épület teljesítményének csökkenése az ereszcsatornákban kialakuló jégdugók következménye. A csövekben és az ereszcsatornákban idegen törmelék jelenlétében képződnek, és megakadályozzák a falakra és az alapra eső víz áramlását..

A fenti negatív következmények elkerülése érdekében a tető legkedvezőtlenebb helyeire (lefolyócsövek, ereszcsatornák, völgyek) fűtőkábeleket szerelnek, hogy megakadályozzák a jégképződést az olvadékvíz irányába. A kábel 220-230 V feszültségű elektromos hálózatról táplálkozik.

A fűtési folyamatot egy speciális termosztát vezérli, amely automatikusan működik. A termosztátra vonatkozó utasítások a tetőre szerelt érzékelőkből származnak. Azokban a helyzetekben, amelyek jégképződést okozhatnak, például csapadék egy hideg időszakban vagy olvadás a hó csepegő olvadásával, a termosztát jelzi az energiaellátás szükségességét, aminek következtében az elektromos kábel felmelegszik. Ez a csöveken és ereszcsatornákon keresztül szabadon áramló víz képződéséhez vezet. Ma a termosztátokat programozható termosztátokkal helyettesítik.

Fontos! A szakértők nem javasolják a munka költségének csökkentését és a fűtőkábel csak a tető felületére történő felszerelését, megtagadva az ereszcsatornák melegítését. Ennek oka az a tény, hogy a hó és a jég gyakran teljesen eltömítheti az ereszcsatornákat és lefolyócsöveket, ami integritásuk megsértéséhez vezethet. Ennek elkerülése érdekében biztosítani kell az olvadt víz akadálytalan leereszkedését a tetőről..

A jégmentesítő rendszer funkciói és feladatai

Miután elvégezte a tető jégmentesítését, megakadályozza a jégcsapok képződését, a hótömegek felhalmozódását a tetőn, és ennek következtében azok leesését, ami a traumatikus helyzetek oka;
Figyelembe véve a fentieket, vitatható, hogy a tető fagyásgátló felszerelése segít csökkenteni szerkezetének mechanikai terhelését;
A tetőfedő anyagok, ereszcsatorna -rendszerek és a tető egyéb szerkezeti elemeinek élettartamának növelése;
Az ereszcsatorna és a tetőfűtési rendszer felszerelése kiküszöböli a tető kézi tisztítását a hó- és jégtömegektől;
Az olvadékvíz rendszeres és időben történő leeresztésének megszervezése a tetőről és az ereszcsatornákról;
A rendszer jellemzőinek köszönhetően (speciális érzékelők jelenléte) lehetőséget kap a tető fűtésének folyamatának automatizálására;
A rendszer előnyének tekinthetjük a maximális rendelkezésre állást és a könnyű telepítést, amelyet még egy tapasztalatlan mester is képes önállóan elvégezni..

Fontos! Ha a magas energiaköltségekre hivatkozva megtagadja az ereszcsatorna és a tetőfűtési rendszer beszerelését, a szakértők sietnek eloszlatni kétségeit – feltéve, hogy a kábel megfelelően van elhelyezve, az utóbbi biztosítja a megbízható felmelegedést a csapadékelvezető rendszerben, miközben nem fogyaszt több mint 200-500 W, ami a tetőterülettől függ.

Jegesedésgátló rendszer telepítése ereszcsatornákhoz és tetőkhöz

Fűtő rész magába foglalja:

fűtőkábelek;
rögzítőelemek.

Terjesztési és információs rész egy készlet, amely tartalmazza:

táp- és információs (jel) kábelek;
szerelőelemek;
csatlakozódobozok, amelyekben a vezetékek át vannak kapcsolva.

A rendszer ezen része felelős a villamos energia továbbításáért a fűtő részhez, valamint a tetőfűtés vezérlő szenzorok jeleinek a központhoz történő továbbításáért..

Vezérlő rendszer, amely a következő elemeket tartalmazza:

fagyálló termosztát;
indító- és védőberendezések, például egy bemeneti háromfázisú megszakító, egy maradékáram-védelmi eszköz, minden fázis megszakítója stb.;
jelzőlámpa.

Fontos! Általában a vezérlő alrendszer teljes készletét úgy választják ki, hogy figyelembe veszik a lefolyók és tetők jégmentesítő rendszerének kapacitását. A fűtőelem, amelynek telepítéséhez önszabályozó kábelt használtak, automatikusan működtethető. Ez annak köszönhető, hogy képes függetlenül szabályozni a teljesítményt a hőmérséklet és a csapadék hatására..

Az ereszcsatornák és tetők fűtési rendszerének jellemzői

Az ereszcsatorna és a tetőfűtési rendszer tervezési jellemzői és telepítési elve a következő tényezőktől függ:

A régió éghajlati jellemzői;
Tető típusa;
Elektromos kábel típusa.

Különös figyelmet kell fordítani azokra a tetőtípusokra, amelyek közvetlenül meghatározzák a vízelvezető jégmentesítő rendszer tervezési jellemzőit..

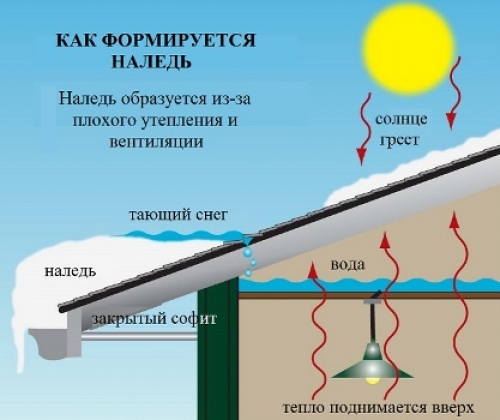

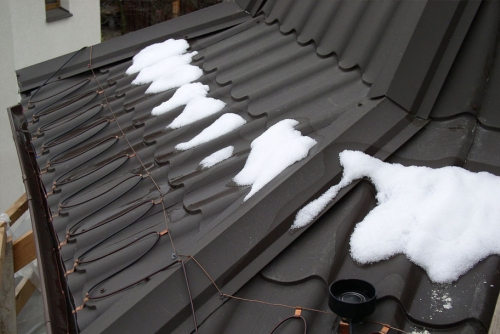

Meleg tető. Annak a ténynek köszönhetően, hogy telepítése során nem fordítanak kellő figyelmet a szigetelésre, gyakran jég képződik rajta, amely a tető tervezési jellemzői miatt még negatív hőmérsékleten is megolvad, majd a lefolyó víz a hideg szélig, lefagy. A szakértők azt javasolják, hogy ezt vegyék figyelembe, és a fűtési szakaszokat az él mentén hurkok formájában helyezzék el, amelyek szélessége 30-50 cm, a fajlagos teljesítmény pedig 200-500 W / négyzetméter. m;
Hideg tető, fűtés, amelyet alapvető különbségek jellemeznek. Tekintettel arra, hogy minőségi szigetelésűek és gyakran jól szellőző tetőtéri térrel rendelkeznek, fűtésükhöz a szakértők azt javasolják, hogy csak jégmentesítő rendszert szereljenek fel az ereszcsatornákhoz, amelyek lineáris teljesítménye 20-30 W / négyzetméter m, fokozatos növekedéssel 60-70 W / négyzetméterre. m. ahogy a lefolyó hossza növekszik.

Jegesedésgátló rendszer barkácsos telepítése lefolyókhoz és tetőkhöz

Rendszer tervezési terv

A tető fűtési zónáinak helyes meghatározása, ahol az elektromos kábelt lefektetik;
Az elektromos kábel megfelelő típusának kiválasztása;
A vezérlőrendszer kiválasztása és a csatlakozódobozok lokalizációjának meghatározása;
A kábel hosszának kiszámítása és a kábelfektetés módjának kiválasztása;
Rendszer teljesítmény kiszámítása;
Rögzítőelemek kiválasztása és kábelfektetés;
Automatika kiválasztása a központhoz.

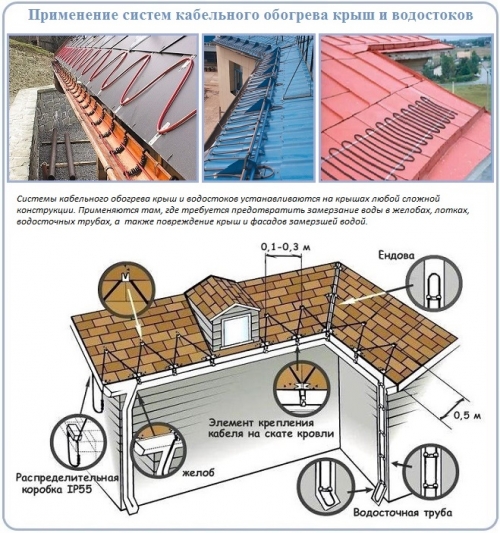

A tető fűtési zónáinak meghatározása

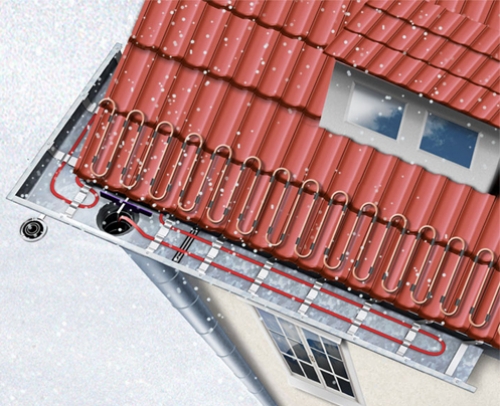

Tető fűtési zónák – a hó és jég legnagyobb felhalmozódásának helyei, ahol szükséges az elektromos kábel lefektetése. Az olvadékvíz zökkenőmentes elvezetésének biztosítása érdekében a kábelt a következő területeken kell elhelyezni:

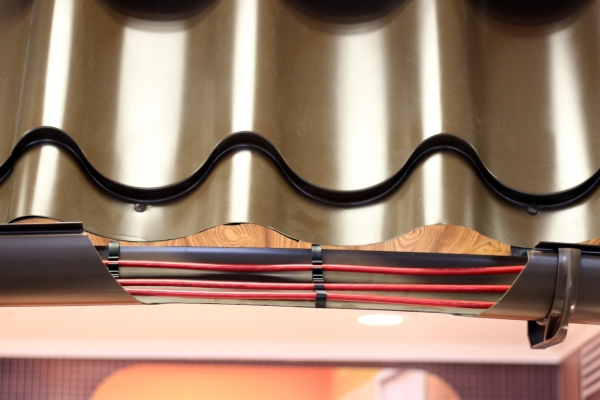

ereszcsatornák, elemeik és a körülöttük lévő tér;
lefolyócsövek;
vízgyűjtők és vízelvezető tálcák;
eresz a tetőn;
a tető és a szomszédos falak egyes szakaszainak illesztési vonalain, völgyekben.

Fontos! A fűtőcsatornák tervezését a teljes tető felmelegítését figyelembe véve kell elvégezni, mivel ellenkező esetben a teljes rendszer hatékonysága csökken.

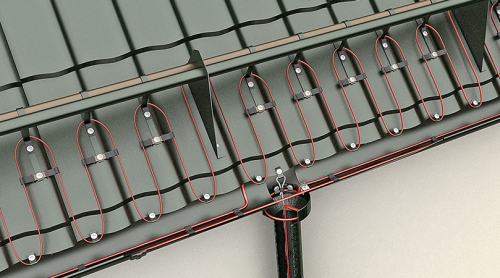

Fontos! A rendszer telepítése során a jégmentesítő kábelt az olvadékvíz áramlása mentén fektetik. Fontos, hogy csak vízálló részeket használjon, és azokat a lehető legbiztonságosabban rögzítse. A kábelhúzás -mentesítőket gyakran az esőcsövek tetejére szerelik fel..

Az elektromos kábel típusának kiválasztása

Az ereszcsatornák és tetők fűtésére használt elektromos kábel működése műszakilag nehéz körülmények között történik – a nedvesség, a szélsőséges hőmérséklet és a mechanikai igénybevétel befolyásolja. E tekintetben meg kell felelnie a következő követelményeknek:

Legyen zárt és időjárásálló;
Legyen közömbös a szélsőséges hőmérsékletekkel szemben, és megőrizze eredeti tulajdonságait negatív hőmérsékleten is;
Rendelkezzen nagy mechanikai szilárdsággal, hogy gond nélkül ellenálljon az esetleges hóterhelésnek;
Legyen biztonságos az elektromos szigetelési jellemzők tekintetében.

Fontos! Vásárolhat elektromos kábelt tekercsekben vagy kész fűtőszakaszok formájában, amelyek egy rögzített hosszúságú kábel töredékei, hüvelymel és vezetékkel, amelyet a hálózathoz való csatlakoztatáshoz terveztek.

A tekercsekben szállított kábelt leggyakrabban vízelvezetésre és jegesedésgátló rendszerek összetett konfigurációjú tetőkre történő felszerelésére használják, ezért a szokásos helyzetekben a tapasztalt kézművesek azt tanácsolják, hogy kész részeket válasszanak. Kényelmesebb opciónak tekinthetők, könnyen telepíthetők..

A fagyásgátló rendszerek kétféle fűtőkábel alapján működhetnek:

Ellenálló;
Önszabályozó.

Nézzük részletesebben az egyes csoportok jellemzőit..

1. típus. Ellenálló kábelek

Az ellenálló kábelek a hagyományos opciók, amelyek azonos teljesítménnyel rendelkeznek a teljes hosszon és azonos hőelvezetéssel. A szakaszban ez egy fémmag, egy szigetelő réteg, egy rézfonat és egy külső hüvely. A vízelvezető jégtelenítő rendszerek telepítése során ajánlatos ellenálló kábeleket használni, amelyek hőleadása 15-30 W / m, és az üzemi hőmérséklet 250 fok.

Fontos! Az ellenállókábel egyik fő jellemzője az állandó ellenállás és az egyenletes fűtés a teljes hosszában. A felmelegedés mértékét csak az áramerősség határozza meg, és nem függ a külső körülményektől, amelyek a kábel különböző szakaszaiban merőben ellentétesek lehetnek. Például a kábel egyik szakasza egy csőben, másik a szabadban, a harmadik pedig lombozat vagy hó alatt rejtőzhet. Ebben a tekintetben a kábel adott szakaszának optimális működéséhez eltérő hőmennyiségre van szükség, azonban az ellenállásos kábel nem képes önállóan szabályozni a hőmérsékletet a külső körülményektől függően. Ez magas, de gyakran nem produktív energiafogyasztást okoz..

Az ellenálló kábeleknek több típusa létezik:

A soros ellenállású kábelek olyan fajták, amelyeket meglehetősen egyszerű szerkezet jellemez. Ez szilárd vezetőképes magon alapul, amelyet rézhuzal képvisel, és tetején szigetelő réteg borítja. Felülről a vezetéket árnyékoló fonat borítja, amely megakadályozza az elektromágneses sugárzást és ellátja a földelés funkcióját. A huzal külső rétegét egy rövidzárlat elleni polimer burkolat képviseli.

A soros ellenállású kábel előnyei:

Nagy rugalmasság, ennek köszönhetően használható bonyolult tetőkonfigurációkhoz használt jégtechnikai rendszerek telepítésekor;
Könnyű telepítés az “extra” elemek használatának hiánya miatt;
Megfizethető ár.

A zónás ellenállású kábelek a soros kábelek továbbfejlesztett típusai, amelyek szerkezeti alapja két párhuzamos vezető. Körülöttük egy fűtőhuzal spirálba tekerve és nagy ellenállással. Általában nikróm, ez a spirál a szigetelés érintkező ablakain keresztül felváltva kölcsönhatásba lép mindkét vezető maggal, és független hőleadási zónákat képez. Túlmelegedés esetén csak egy funkcionális zóna meghibásodik, míg a többi tovább működik..

Az ellenálló zóna kábel előnyei:

Független hőtermelési zónák jelenléte, amely megakadályozza a kábel túlmelegedését;
Nagy rugalmasság, lehetővé téve a komplex konfigurációjú tetők fűtését;
Megfizethető ár.

2. típus. Önszabályozó kábelek

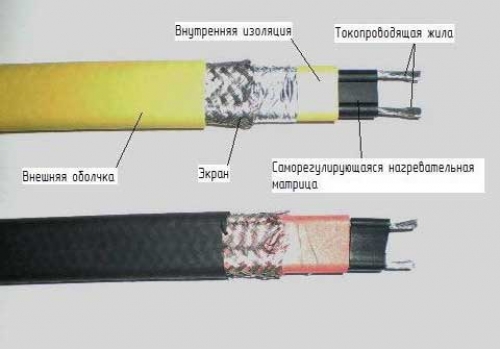

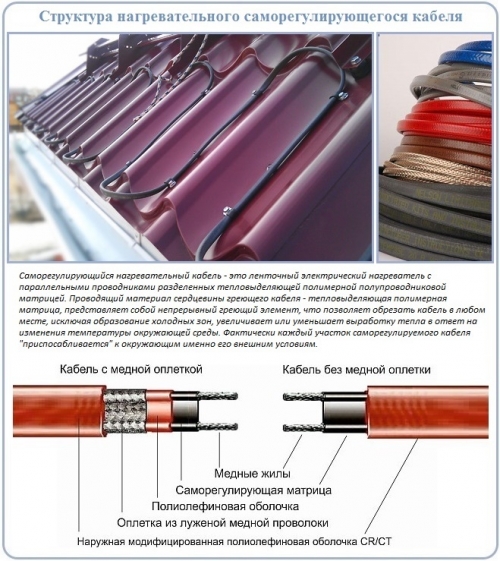

Az önszabályozó kábelek – ellenállásos analógjaiktól mátrix – két vezető magot összekötő félvezető réteg – különböznek. Ezenkívül az önszabályozó kábel vágásán fotopolimer szigetelés látható, árnyékoló burkolat, amelyet fólia vagy drótfonat képvisel, valamint külső műanyag szigetelés..

Fontos! Két szigetelő réteg (belső és külső) miatt az önszabályozó kábel nagy dielektromos szilárdságot és ütésterhelés-ellenállást szerez.

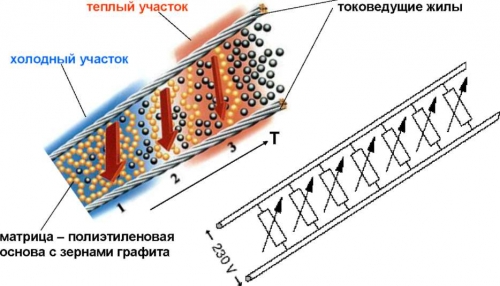

Fontos! A mátrix az önszabályozó kábelek fő megkülönböztető jellemzője. A környezeti hőmérséklettől függően megváltoztatja ellenállását. Például a légköri levegő hőmérsékletének növekedésével nő a mátrix ellenállása, ami segít csökkenteni a kábel felmelegedését. Ez az önszabályozás elve, amely az önszabályozó kábel működésének alapja..

Az önszabályozó kábel előnyei:

A fűtés fokának beállítása a környezeti hőmérséklet függvényében;
Tartósság a túlmelegedés és a kiégés kockázatának hiánya miatt;
A szükséges hosszúságú (legfeljebb 20 cm) darabokra vágás lehetősége közvetlenül a telepítés helyén;
Annak ellenére, hogy az önszabályozó kábel költsége 2-4-szer magasabb, mint az ellenállásos kábel költsége, általában ez a lehetőség gazdaságosabb az energiatakarékos energiafogyasztás miatt;
Könnyű telepítés;
Alacsony energiafogyasztás 15-20 W / m.

A vezérlőrendszer kiválasztása és a csatlakozódobozok lokalizációjának meghatározása

Vezérlőrendszerként használt eszközként a következőket lehet megjegyezni:

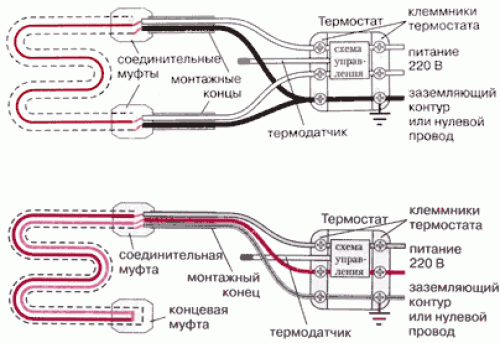

Termosztát, parancsot ad a fűtési rendszer bekapcsolására egy adott hőmérsékleti tartományban – -8 és +3 fok között;

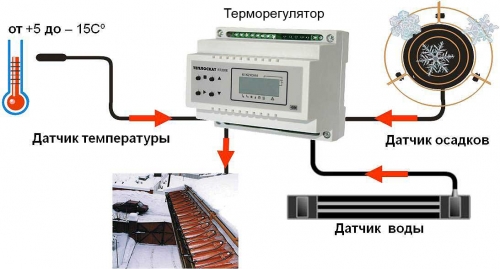

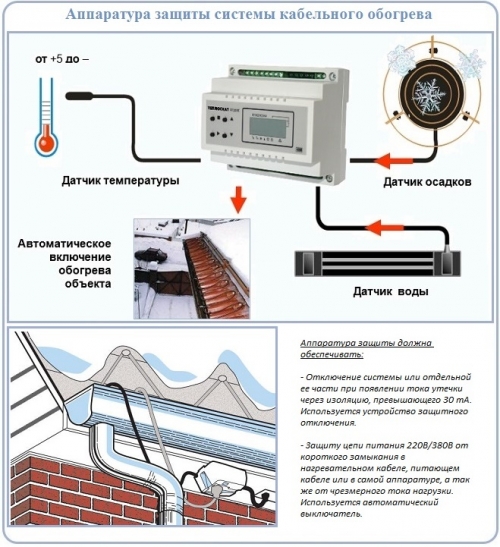

Termosztát vagy időjárás állomás, a hőmérséklet mellett figyeli a helyzetet a tetőn lévő csapadékkal és annak olvadásával. Az időjárás állomás alapja a páratartalom -érzékelő és a hőmérséklet -érzékelő.

A csatlakozódobozokat úgy kell elhelyezni, hogy szabadon hozzáférhessenek hozzájuk. Általában a tetőre vannak felszerelve a fűtőelemek közelében. Lombkorona alá, a tetőtérbe és a mellvédekbe is felszerelhető.

Kábelfektetési módszer hosszának kiszámítása és megválasztása

A kábel beszerelésének megkezdése előtt ki kell számítani a kábel hosszát és meg kell határozni a helyét. Mivel a fűtőelemek elhelyezésének területeit fent figyelembe vettük, kijelöljük a kábel hosszának meghatározását.

Ehhez meg kell mérni a rendszer minden részének hosszát, figyelembe véve a lefolyó mennyiségét és hosszát, valamint a völgy hosszát. Az ereszcsatorna minden 100-150 mm-re 30-60 W / m teljesítmény szükséges.

Rendszer teljesítmény kiszámítása

Az elektromos kábel teljesítményének kiszámításakor a szabványos mutatókra kell támaszkodni. Ha ellenálló típusú kábeleknél a szükséges teljesítmény 18-22 W / m, akkor az önszabályozó típusnál-15-30 W / m. Fontos megjegyezni, hogy ha a vízelvezető rendszer gyártásához polimer anyagokat használtak, a kábel teljesítménye nem haladhatja meg a 17 W / m -t, ami elkerülheti a vízelvezető rendszer károsodását.

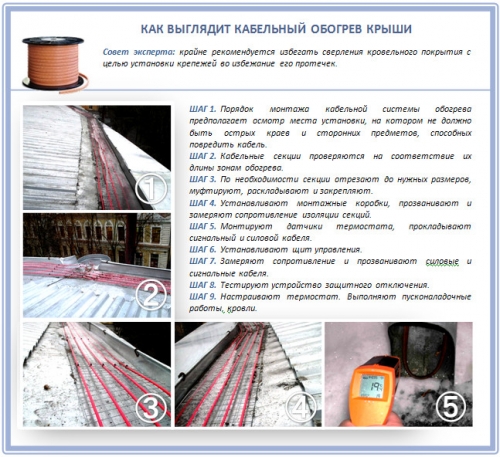

A kötőelemek kiválasztása és a kábelfektetés: szakértői tanácsadás

A fűtési rendszer telepítésekor a következő elemeket kell előkészíteni:

Fűtőkábel, amelynek hosszát a rendszer teljes területe, az elemek átmérője és a kábel típusa határozza meg;

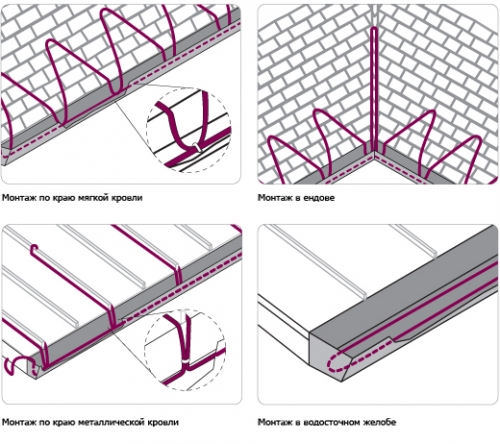

Rögzítők – a tetőhöz megerősítő hálót használnak, ereszcsatornákhoz – rögzítőlemezeket és öntapadó szalagokat. A rögzítőelemek közötti minimális távolságnak legalább 30 cm -nek kell lennie. Ha acéllemezeket használ, ügyeljen a felületükre – horganyzottnak kell lennie az idő előtti rozsdásodás megelőzése érdekében.

Mire kell különös figyelmet fordítani?

Győződjön meg arról, hogy a szakaszban a fűtő rész nem hajlott, nem tapasztalt meghajlást és nyújtást és egyéb mechanikai hatásokat;
Az SNiP szerint a fűtőszakaszt földelni kell. Ha a kábelt tekercsekben kívánja elhelyezni, akkor a lefolyócső átmérőjének legalább 70 mm -nek kell lennie, ami a kábel minimális hajlítási sugarának köszönhető;
Ügyeljen arra, hogy a kábelszigetelés épsége ne sérüljön a fűtési szakaszok felszerelése során. Ennek oka a mátrix higroszkópossága, amely miatt a fűtési területek felszívják a nedvességet, és hamarosan meghibásodnak..
